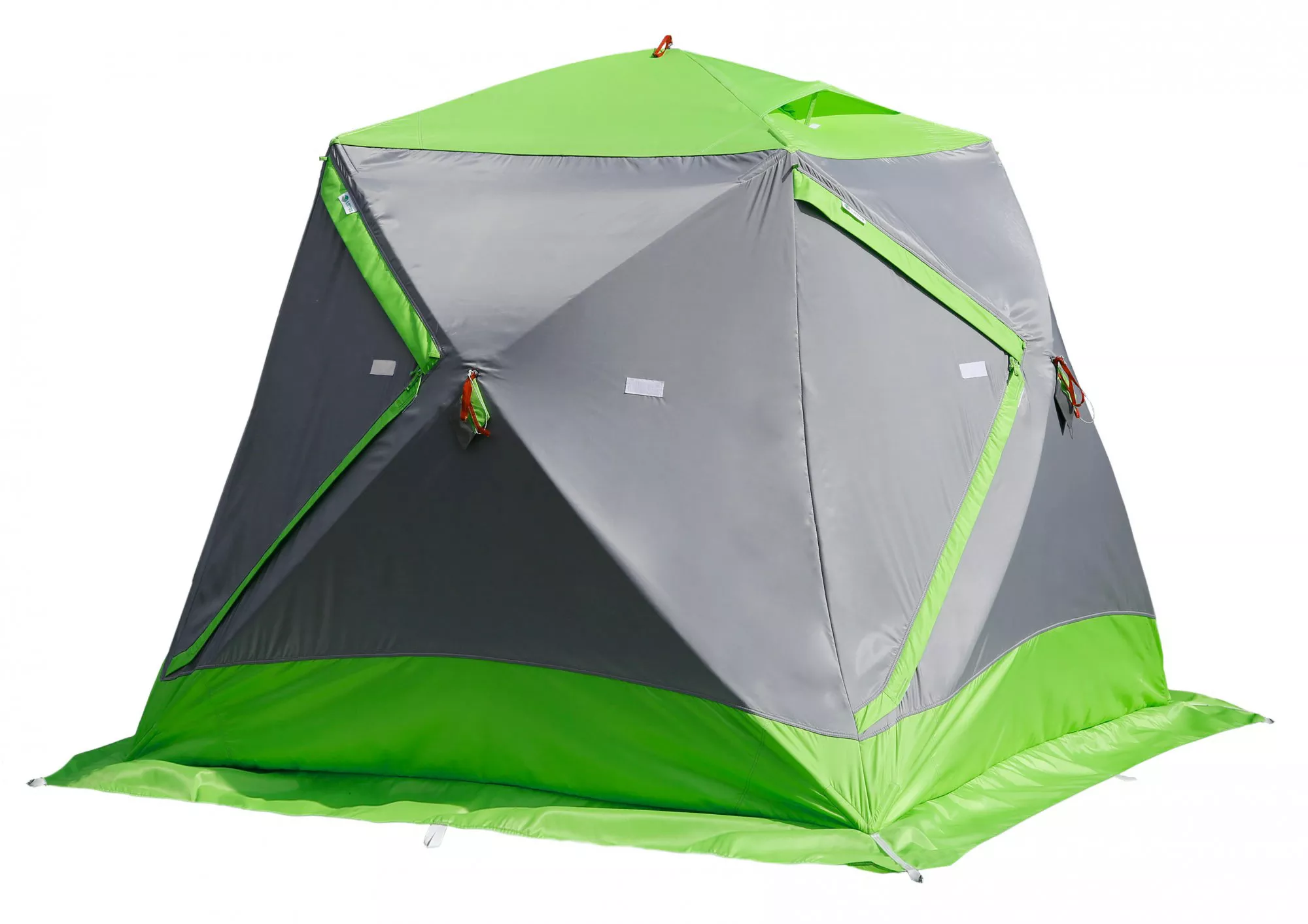

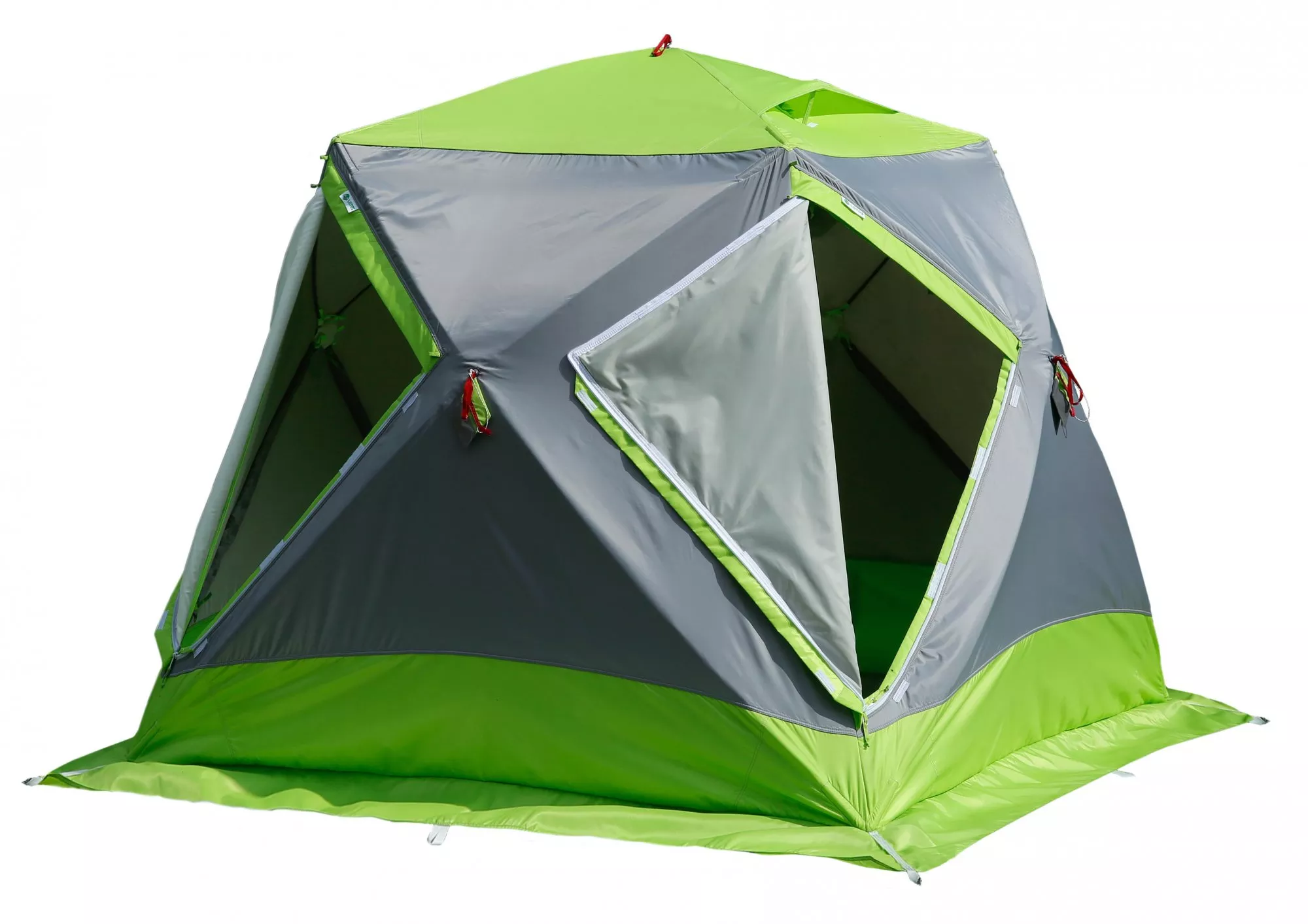

Зимняя палатка Лотос Куб М2 Термо

Артикул: 17033
  • Описание
  • Характеристики
  • Материалы
  • Отзывы

Описание

Утепленная зимняя палатка ЛОТОС Куб М2 Термо с системой компактного сложения

ЛОТОС Куб М2 Термо – полуавтоматическая палатка куб для зимней рыбалки, не имеющая аналогов в категории палаток куб по компактности сложения, системе теплоизоляции тента, способу гидроизоляции днища, а также по системе защиты палаточного укрытия от дождя и солнца.

Эксклюзивная система компактного сложения палатки защищена патентом №2597652.
Эксклюзивная система теплоизоляции тента палатки защищена патентом №168383.
Эксклюзивная система гидроизоляции днища палатки защищена патентом №175368.

Утепленная зимняя палатка ЛОТОС Куб М2 Термо с системой компактного сложения

    ОСОБЕННОСТИ МОДЕЛИ:

  • Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 95 см (размер сопоставимых по габаритам аналогов - не менее 145 см).
  • Уникальный теплоизолированный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей относительной теплоизоляцией и прочностью.
  • Уникальный комбинированный каркас из дуг различной жесткости рассчитан на экстремальные перегрузки. Совокупная система дуг из жесткого высокопрочного алюминиевого сплава и гибкой стеклокомпозитной арматуры обеспечивает высокую износостойкость каркаса и позволяет предоставлять на него расширенную трехлетнюю гарантию!
  • Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см. Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков защитной планкой на липучке.
  • Надежная защита палаточного укрытия от дождя и солнечных лучей, при сохранении высокой ветроустойчивости конструкции в целом обеспечивается защитным тентом (опция), устанавливаемым над палаткой с образованием воздушного зазора между тентом и куполом палатки.

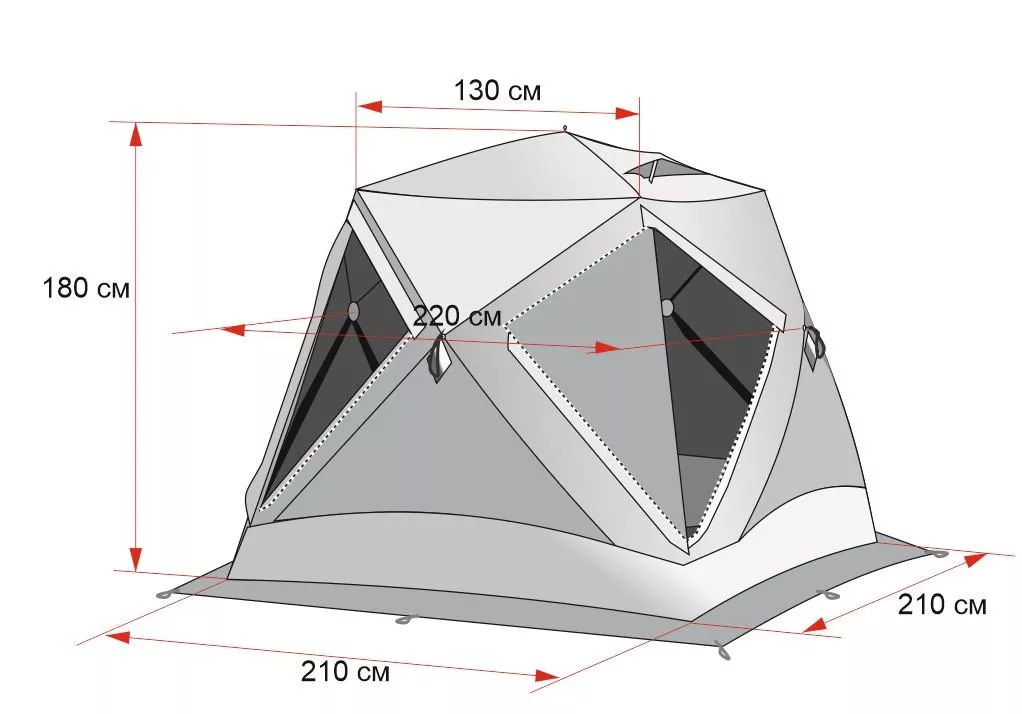

  • Оптимальное соотношение пропорций конструкции! Высота палатки 180 см при ширине дна 210 х 210 см.
  • Профессиональный комплект оснащения палатки для подледной рыбалки.
  • Дополнительное съемное утепление в виде внутреннего тента из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция).
  • Утепленный пол палатки позволяет значительно повысить теплоизоляцию палатки, во время подледного лова (опция).
  • Теплоизоляция палатки сопоставима со стационарным укрытием! Дополнительно устанавливаемые съемный внутренний тент, образующий четвертый слой утепления, и утепленный пол обеспечат комфортные условия в палатке даже при экстремальном морозе и штормовом ветре.
  • Компрессионная сумка-рюкзак! Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 30 см в диаметре.

Уникальный каркас ЛОТОС Куб М2

Отличительная особенность палаток серии ЛОТОС Куб М2 заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! (размеры указаны для модели Термо) Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 145 см; для их перевозки подойдет не каждый автомобиль.

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, которое осуществляется по принципу «телескопа». Сложение телескопической дуги осуществляется в одно движение и занимает не более 3-х секунд.

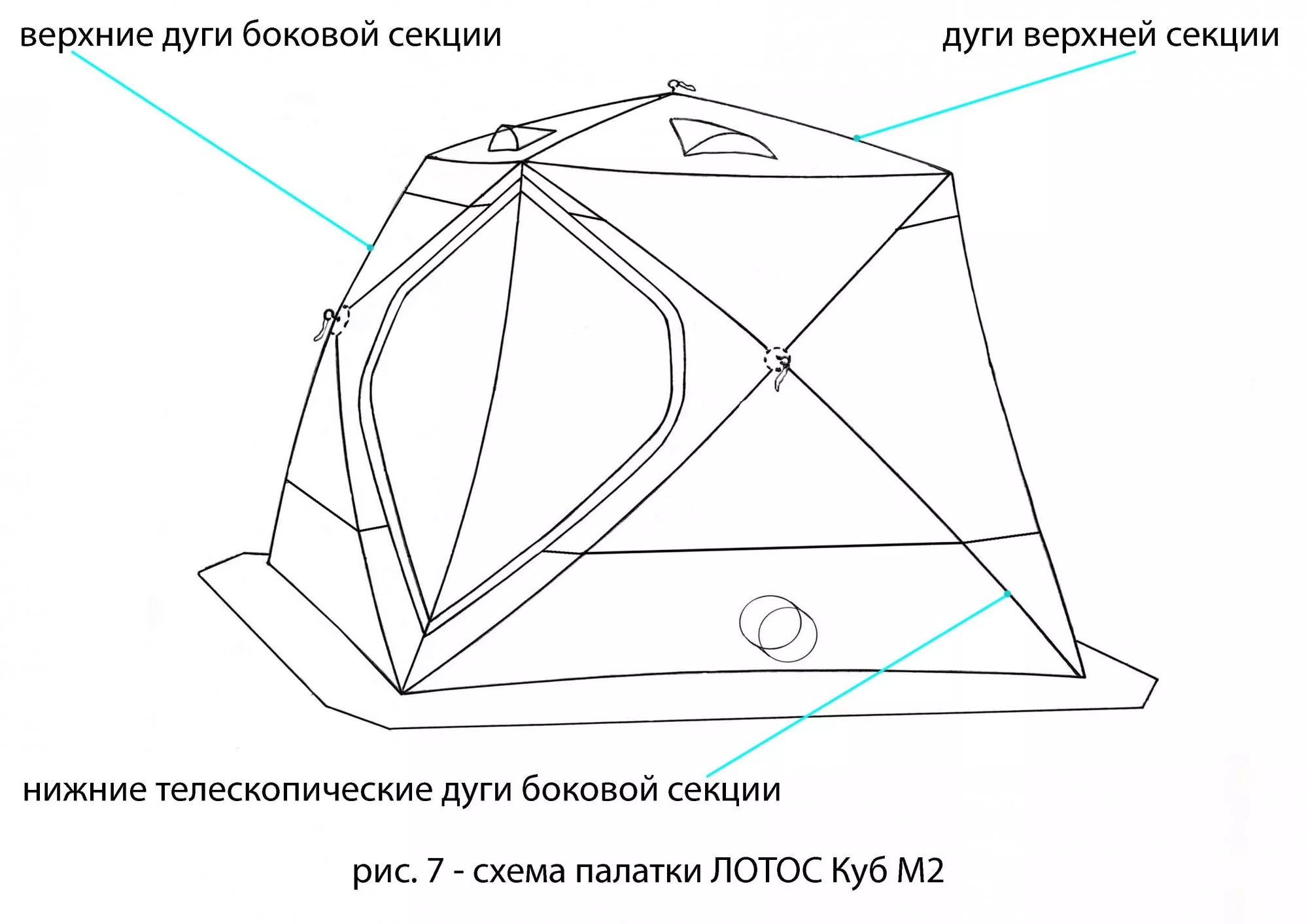

Схема палатки ЛОТОС Куб М2

В конструкции каркаса палаток серии ЛОТОС Куб М2 применена принципиально новая комбинация установки ребер жесткости (рис. 7). Дуги каркаса верхней секции палатки (крыша) и верхние дуги каркаса боковых секций палатки (стенки) изготовлены из гибкого и прочного материала – стеклокомпозитной арматуры.

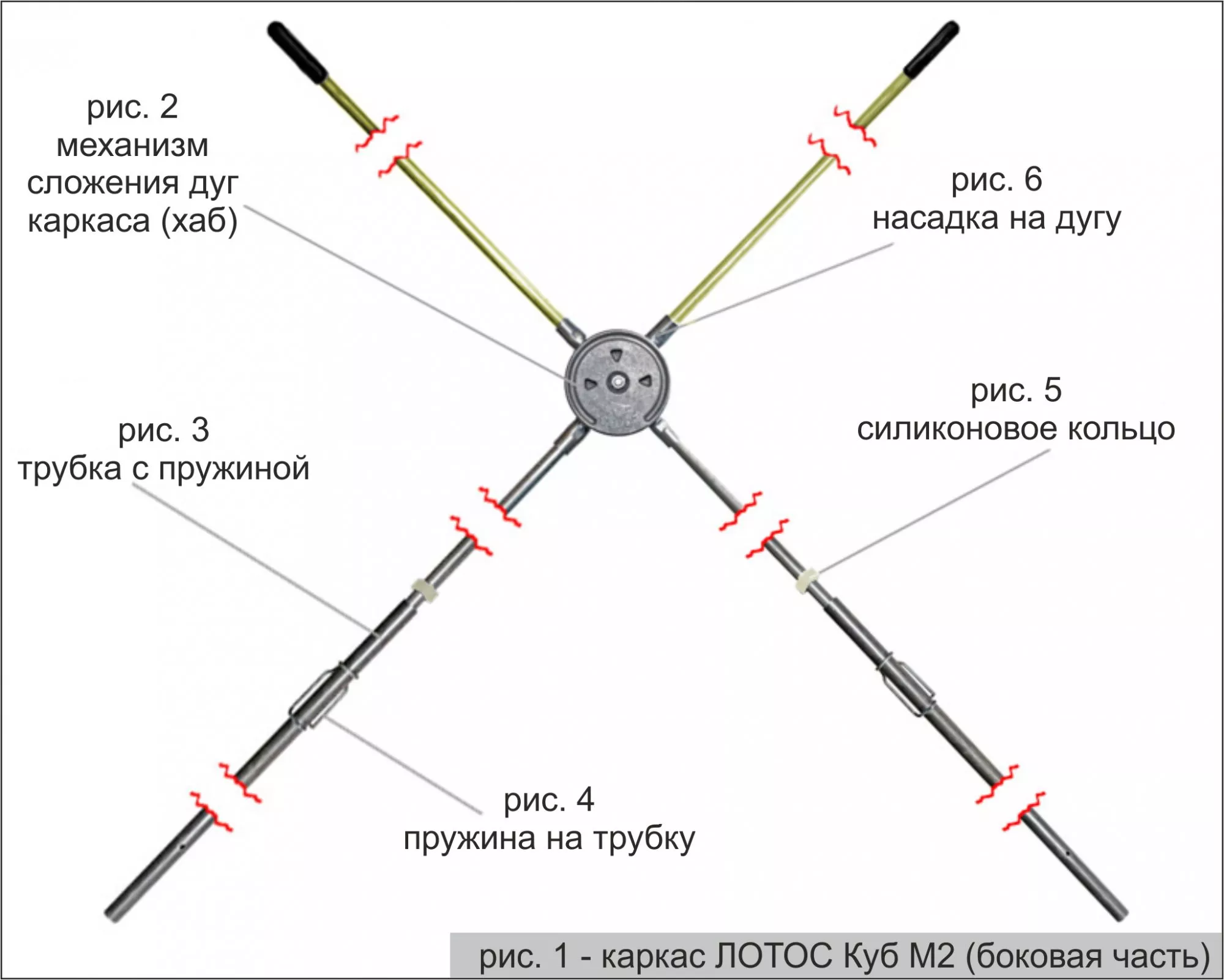

Каркас Лотос Куб М2 (боковая часть)

Нижние телескопические дуги каркаса боковых секций палатки (рис. 1) изготовлены из жесткого высокопрочного алюминиевого сплава (В95Т1 и Д16Т). Комбинация жестких и гибких дуг в каркасе облегчает раскрытие палатки, при этом увеличивается износостойкость каркаса. Верхние гибкие дуги хорошо изгибаются в процессе раскрытия каркаса и тем самым гасят все излишние экстремальные нагрузки, например, при неправильном раскрытии палатки, когда дуги не расправлены в нужном положении. В результате палатка раскрывается мягче, исключая возможные повреждения более жестких нижних дуг из алюминиевого сплава В95Т1, у которых при излишнем перегибе может появиться остаточная деформация.
Комбинированный каркас ЛОТОС Куб М2 надежно защищен от возможных повреждений даже при неправильной или неаккуратной эксплуатации.

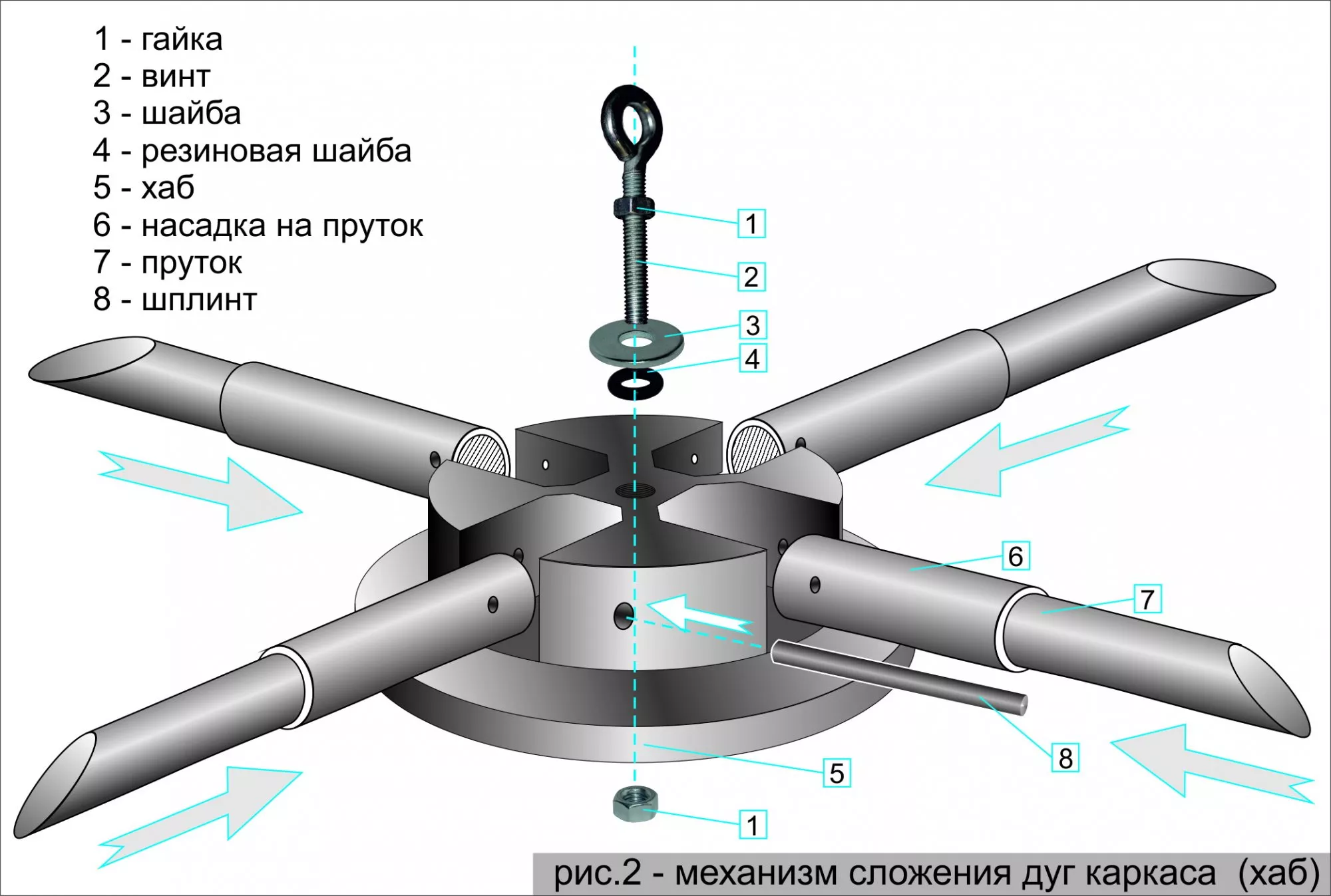

Механизм сложения дуг каркаса Лотос Куб с системой крепления шплинт

В каркасе ЛОТОС Куб М2 применена новая система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3 мм (рис.2). Система крепления дуги с использованием шплинта позволила изменить конструкцию "хаба" и добиться максимального соотношения прочность/вес для данного узла.

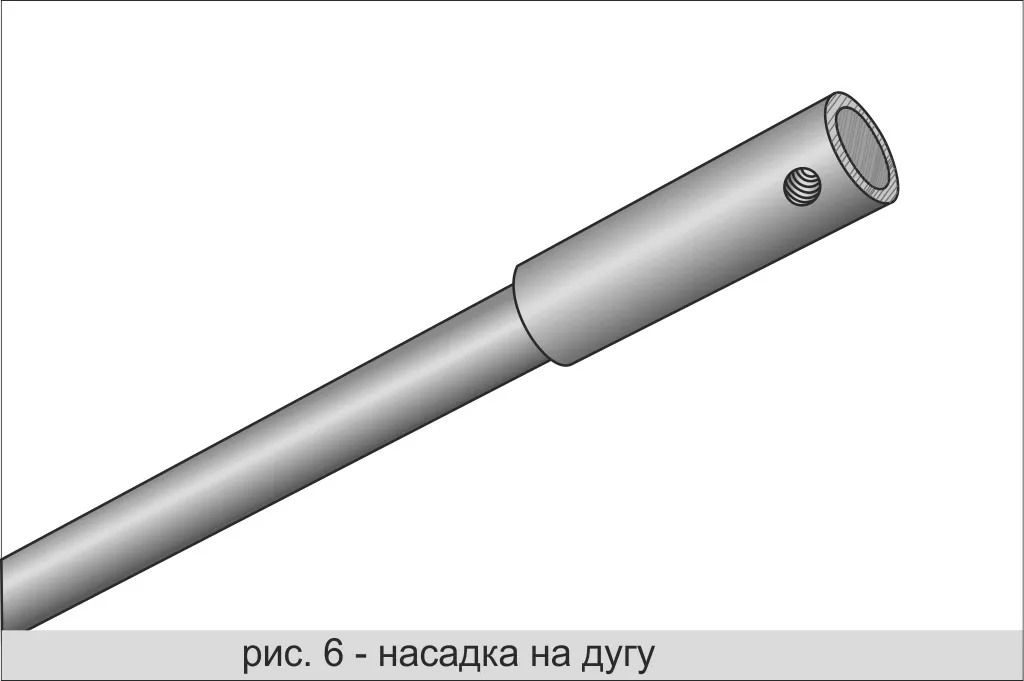

Соединения прута с механизмом усилены трубкой диаметром 12,0 мм, напрессованной на концы прута (рис. 6 - насадка на дугу). Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.

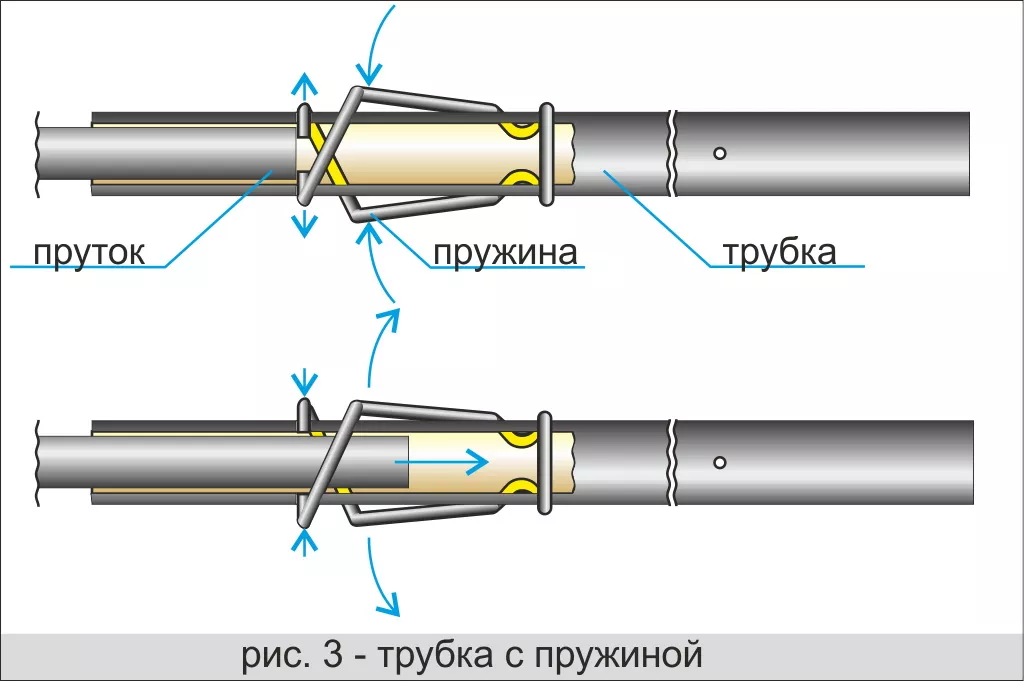

Трубка с пружиной для телескопической дуги ЛОТОС Куб М2 Пружина на трубку для телескопической дуги ЛОТОС Куб М2

Силиконовое кольцо для телескопической дуги ЛОТОС Куб М2 Насадка на дугу ЛОТОС Куб М2

Нижние телескопические дуги каркаса боковых секций палатки (стенки) состоят из двух элементов: трубки с пружиной и прута, который задвигается в трубку во время сложения (рис. 3).
Прут изготовлен из высокопрочного алюминиевого сплава В95Т1 с большим диаметром 9,0 мм. Трубка изготовлена из прочного алюминиевого сплава Д16Т. Внешний диаметр трубки равен 14,0 мм, а толщина стенки 2,0 мм. Трубка с пружиной является самым ответственным элементом телескопической дуги каркаса, в связи с чем для нее предусмотрен троекратный запас прочности.

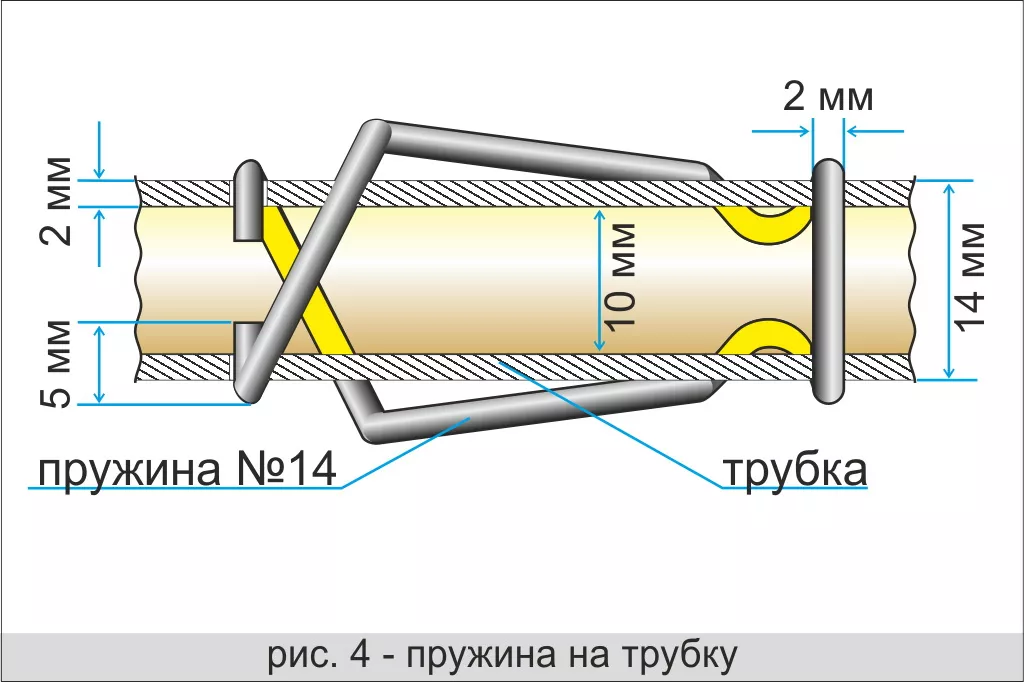

Телескопические дуги фиксируется при помощи специальной пружины (рис. 4). Пружина продумана так, что фиксация телескопа происходит автоматически при раздвигании дуги. Чтобы сложить телескоп, достаточно легкого нажатия на лапки пружины; при этом складывание можно осуществлять в теплых рукавицах. Процесс сложения телескопа показан в видеоролике:

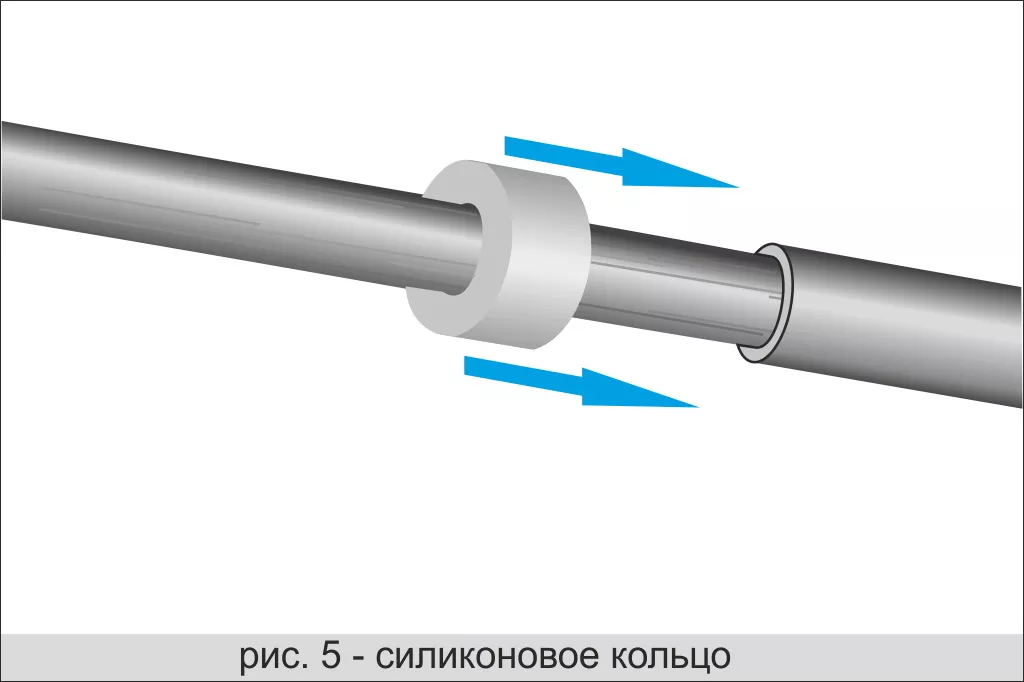

На телескопических дугах каркаса в дополнение к кольцевым силиконовым уплотнителям (рис. 5) установлены влагозащитные рукава, которые надежно защищают телескопический стык дуги от попадания воды (снега и конденсата) в полость телескопической трубки.
Отсутствие воды в полости телескопической трубки исключает возможность обмораживания телескопического механизма.

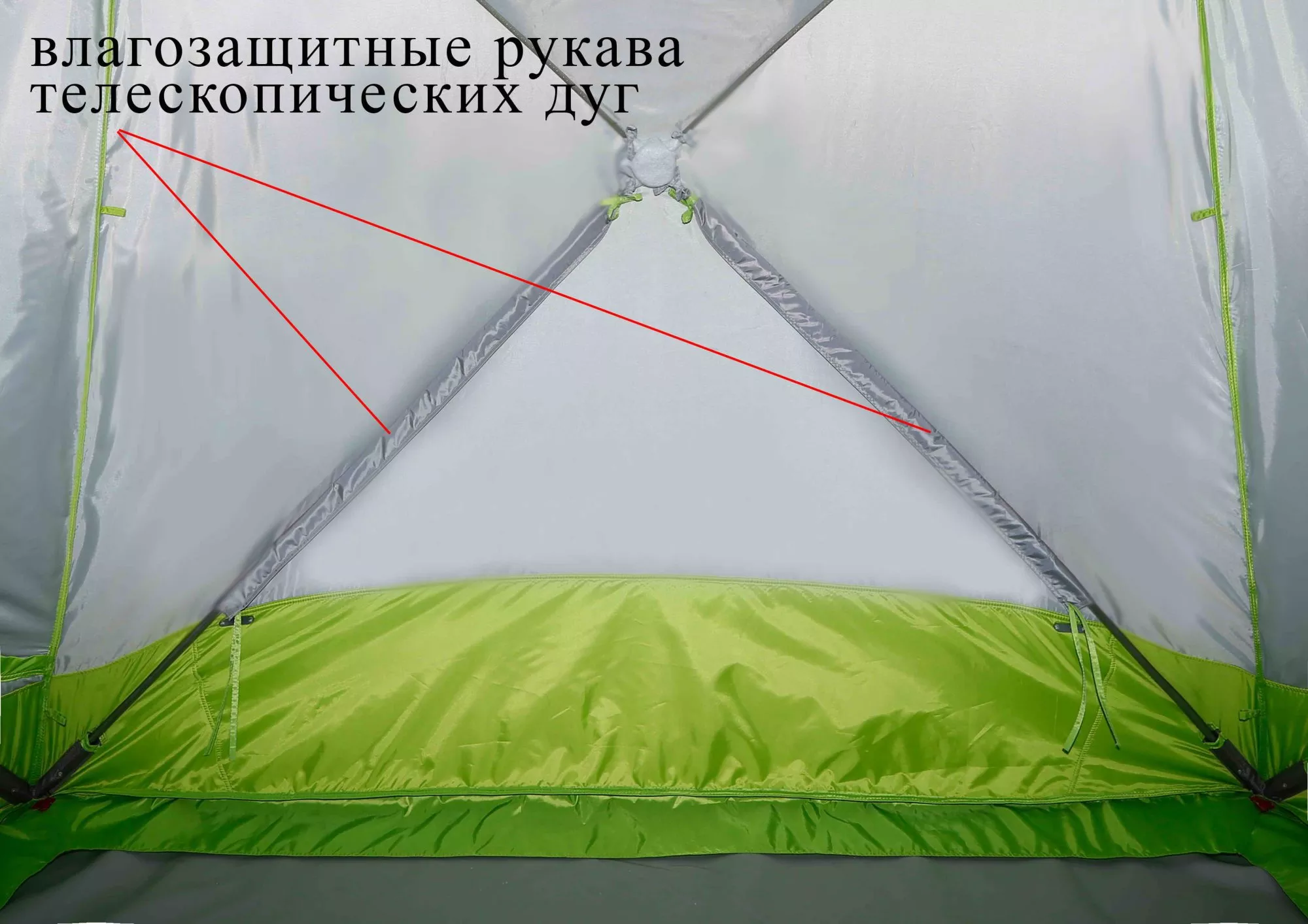

Зимняя палатка ЛОТОС Куб М2 Термо_влагозащитные рукава телескопических дуг

Палатка ЛОТОС Куб М2 Термо отличается уникальной, не имеющей аналогов, ветроустойчивостью за счет высокой жесткости нижних дуг каркаса. Нижние дуги каркаса раскрытой палатки практически не гнутся, так как жесткость телескопической трубки нижней дуги в несколько раз превосходит жесткость верхних дуг каркаса.

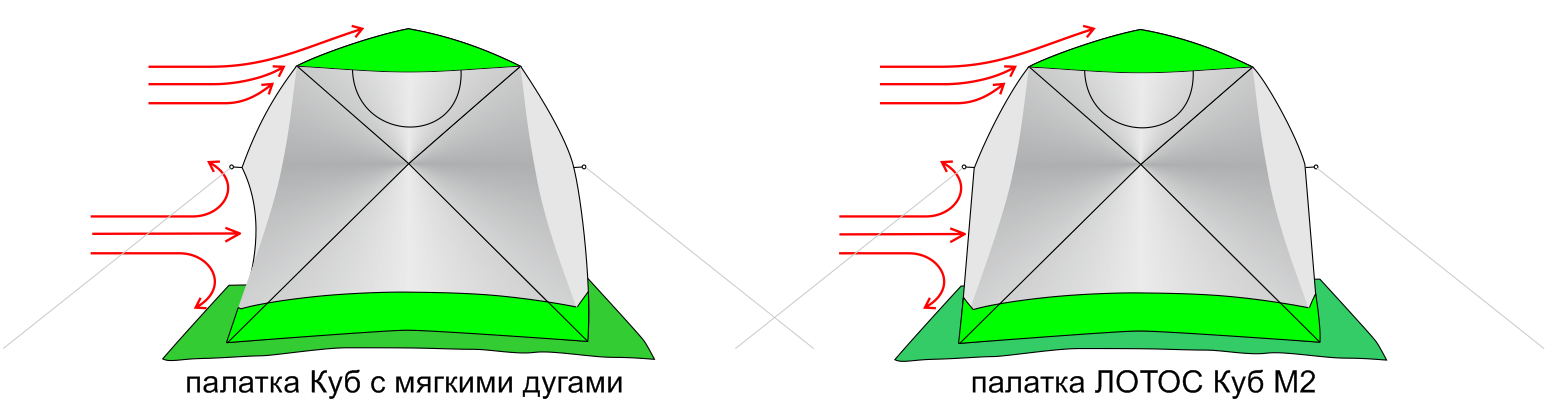

Схема ветровой нагрузки палатки ЛОТОС Куб М2 и аналогов

Во всех палатках конструкции куб нижняя часть боковой стенки находится под прямым углом к направлению ветра, в результате чего, при сильных ветровых нагрузках нижние дуги загибаются внутрь палатки; это слабое место всех палаток куб с мягкими нижними дугами. Палатка ЛОТОС Куб М2 Термо превосходно сохраняет свою форму даже при высоких ветровых нагрузках благодаря высочайшей жесткости нижних телескопических дуг.


Уникальный теплоизолированный тент ЛОТОС

Палатка ЛОТОС Куб М2 Термо оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.

Схема трехслойного тента ЛОТОС Куб М

Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:

  • верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 240D WR (влагозащита не менее 3000 мм вод. ст.);
  • промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);
  • нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод. ст.)

Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).

Схема трехслойного тента с термостежкой

Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода».

Помимо более высокой теплоизоляции тент "ЛОТОС", состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты).
Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя.


Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС

Палатка ЛОТОС Куб М2 Термо оснащена уникальной запатентованной системой гидроизоляции дна и нижнего периметра стенок палатки, позволяющей изолировать от промокания как сам пол палатки, так и нижние стенки утепленного тента. Палатка устанавливается внутрь гидроизоляционного дна (опция, приобретается отдельно), выполненного в форме корыта с защитными бортиками высотой 20 см. Дно крепится с внешней стороны тента петлями и надежно защищено от внешних осадков защитной планкой на липучке.

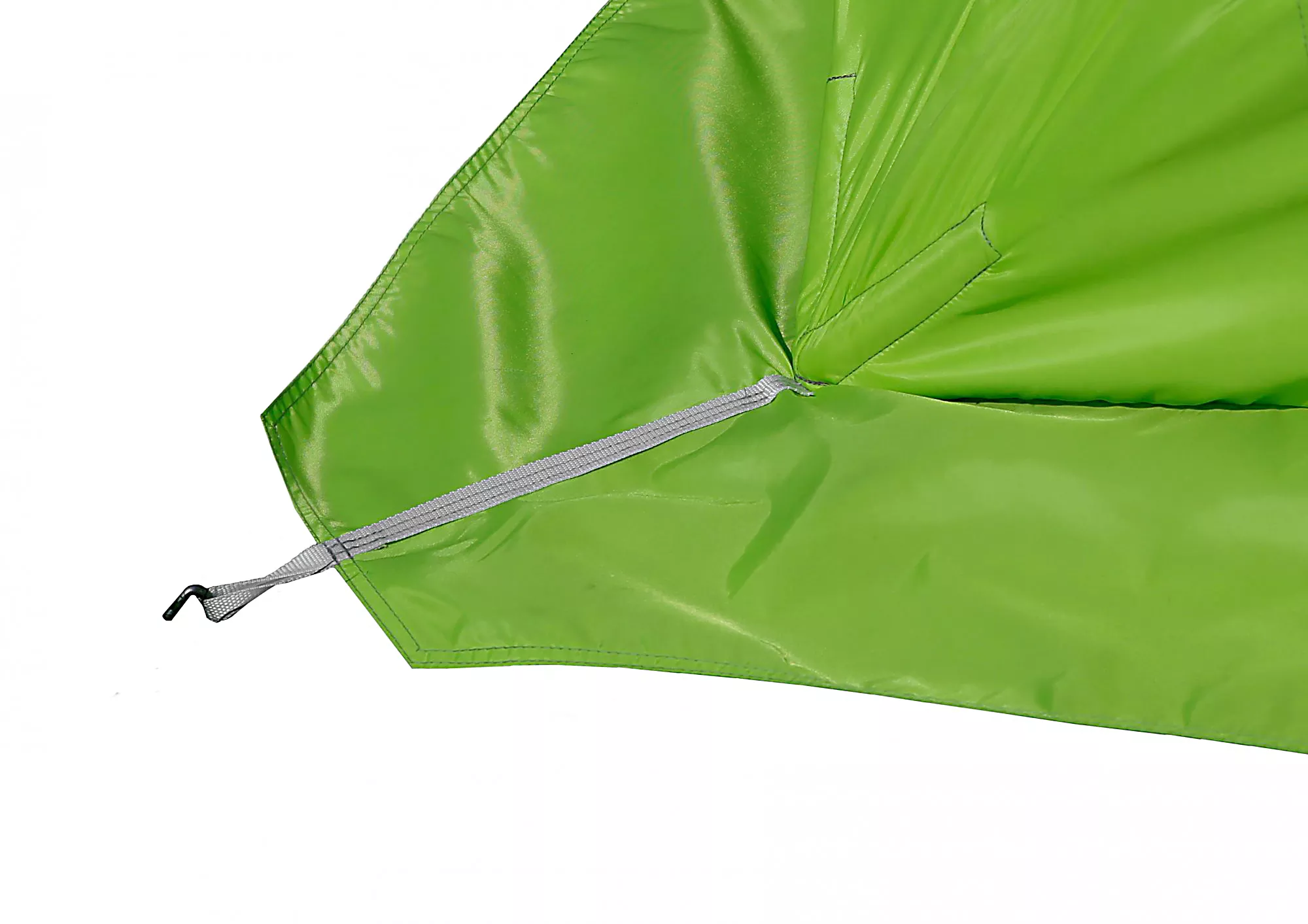

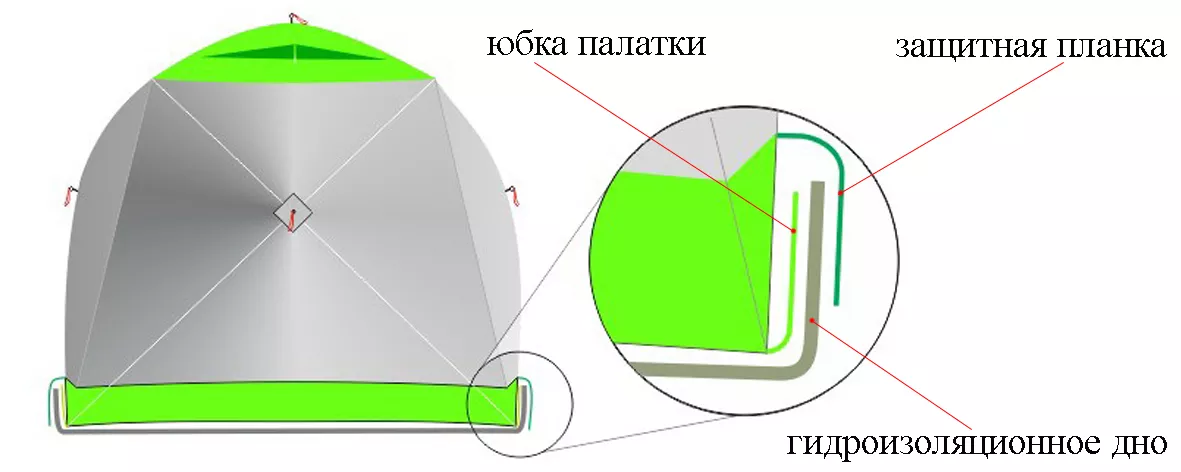

Схема крепления гидроизодлязионного дна на палатке ЛОТОС Куб М2 Термо

Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.

Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:

  • Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.
  • Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.
  • Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
  • Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
  • Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.

Зимняя палатка ЛОТОС Куб М2 Термо_гидроизоляционное дно

Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (опция), который образует бортик, исключающий затекание воды из лунки на поверхность пола.

При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.

Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки.


Уникальная система защиты палатки ЛОТОС от дождя и солнца

Палатка ЛОТОС Куб М2 Термо оснащена системой установки уникального запатентованного защитного тента, позволяющего обеспечить отдыхающим и самому материалу тента палатки полную защиту от дождя, а также минимизировать солнечный нагрев тента палатки и, соответственно, ее внутреннего помещения в жаркую погоду.

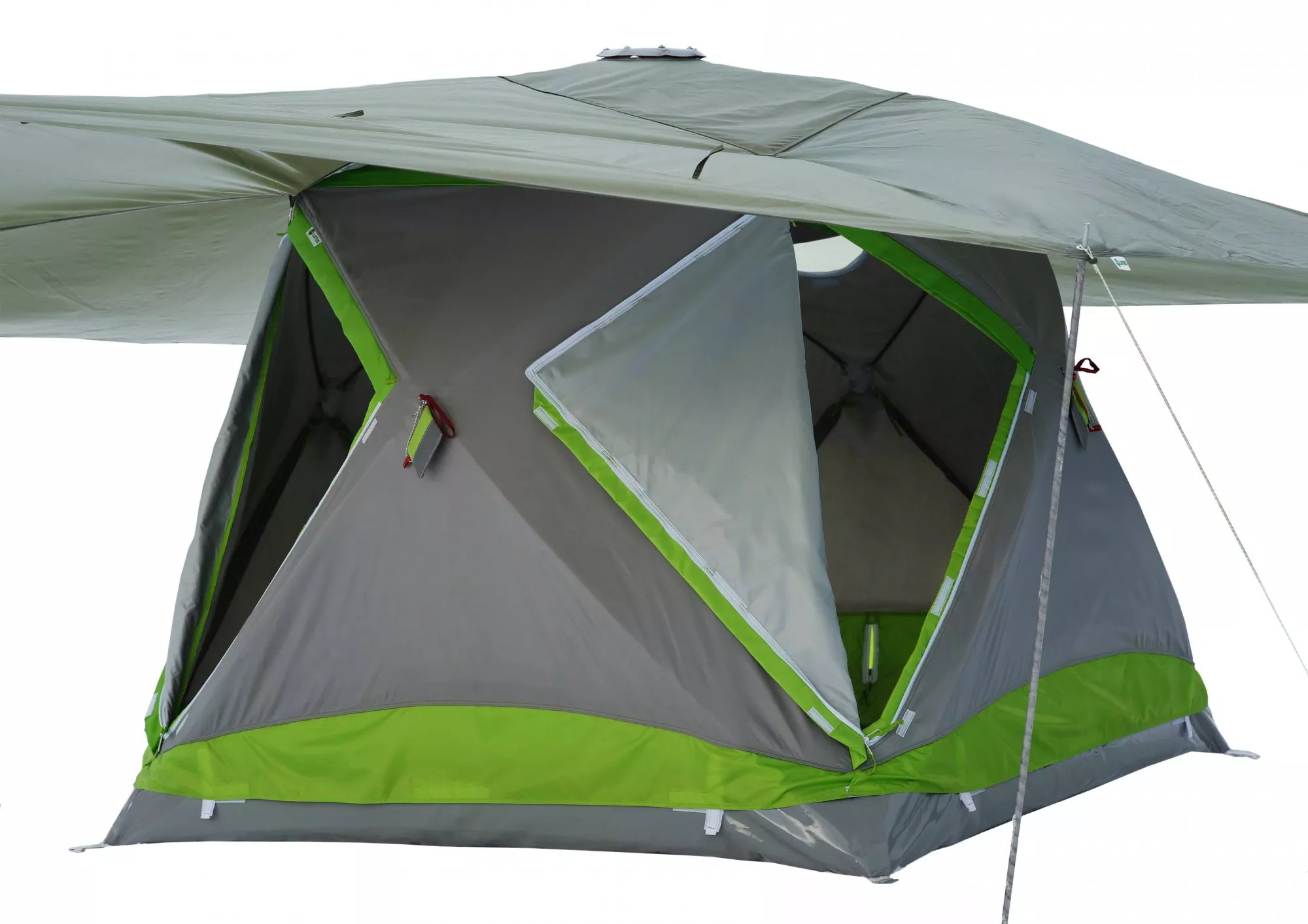

Защитный тент-навес для утепленной палатки ЛОТОС Куб 210х210

Конструктивные особенности любой палатки «куб» с утепленным многослойным тентом не позволяют обеспечить укрытию полноценную защиту от дождя. Несмотря на то, что ткань палатки ЛОТОС Куб М2 Термо имеет высокую водостойкость (не менее 3000 мм вод. ст.), швы на тенте, вытяжные, дверные и оконные проемы очень сложно герметизировать по причине многослойности конструкции и даже под дождем незначительной интенсивности они сразу впитывают влагу, которая скапливается между слоями тента и проникает в жилое помещение палатки. Промокший многослойный тент становится тяжелым и его очень сложно просушить в последующем.
Испытания на практике показали, что традиционные влагозащитные тенты или прочие накидки, установленные на куполе палатки с внешней стороны, также не могут обеспечить многослойной палатке надежную защиту, так как при отсутствии проветриваемого воздушного зазора между накидкой и тентом палатки образуется конденсат, который интенсивно впитывается между слоями палатки.
В тестовых испытаниях зафиксирован факт сохранения палатки и всего укрытия в абсолютно сухом состоянии во время интенсивного дождя, но при условии установки защитного тента над палаткой с обеспечением между ними вентилируемого воздушного зазора.

Защитный тент-навес для утепленной палатки ЛОТОС Куб 210х210

Разработанная конструкция защитного тента ЛОТОС Куб 210х210 обеспечивает хорошо проветриваемый стабильный воздушный зазор между полотном защитного тента и куполом палатки, защиту боковых стенок палатки и прилегающей территории перед ее входом и оснащена надежной ветроустойчивой системой креплений, позволяющей эксплуатировать укрытие даже в штормовую погоду.

С установленным защитным тентом ЛОТОС Куб 210х210 утепленная многослойная зимняя палатка «куб» превращается в универсальное палаточное укрытие, обеспечивающее пользователю надежную защиту и комфортный отдых в любое время года.

С подробными особенностями конструкции и техническими характеристиками защитного тента можно ознакомиться в описании изделия.


Оснащение палатки ЛОТОС Куб М2 Термо

Зимняя палатка ЛОТОС Куб М2 Термо имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемый клапан для вытяжной трубы (опция), регулируемый приточный клапан, регулируемые вытяжные клапаны, окошки на боковых стенах, две входные двери, полочка под потолком, внутренние крепления для одежды и аксессуаров, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, двухсторонние защитные планки на молниях дверей, защитные колпачки на механизмах (хабах) каркаса.

Трехслойная утепленная зимняя палатка ЛОТОС Куб М2 Термо с системой компактного сложения Зимняя палатка ЛОТОС Куб М2 Термо_дверь, вид изнутри

Палатка оснащена двумя смежными дверями. Двери оснащены прочной молнией №10 с двумя встречными замками.

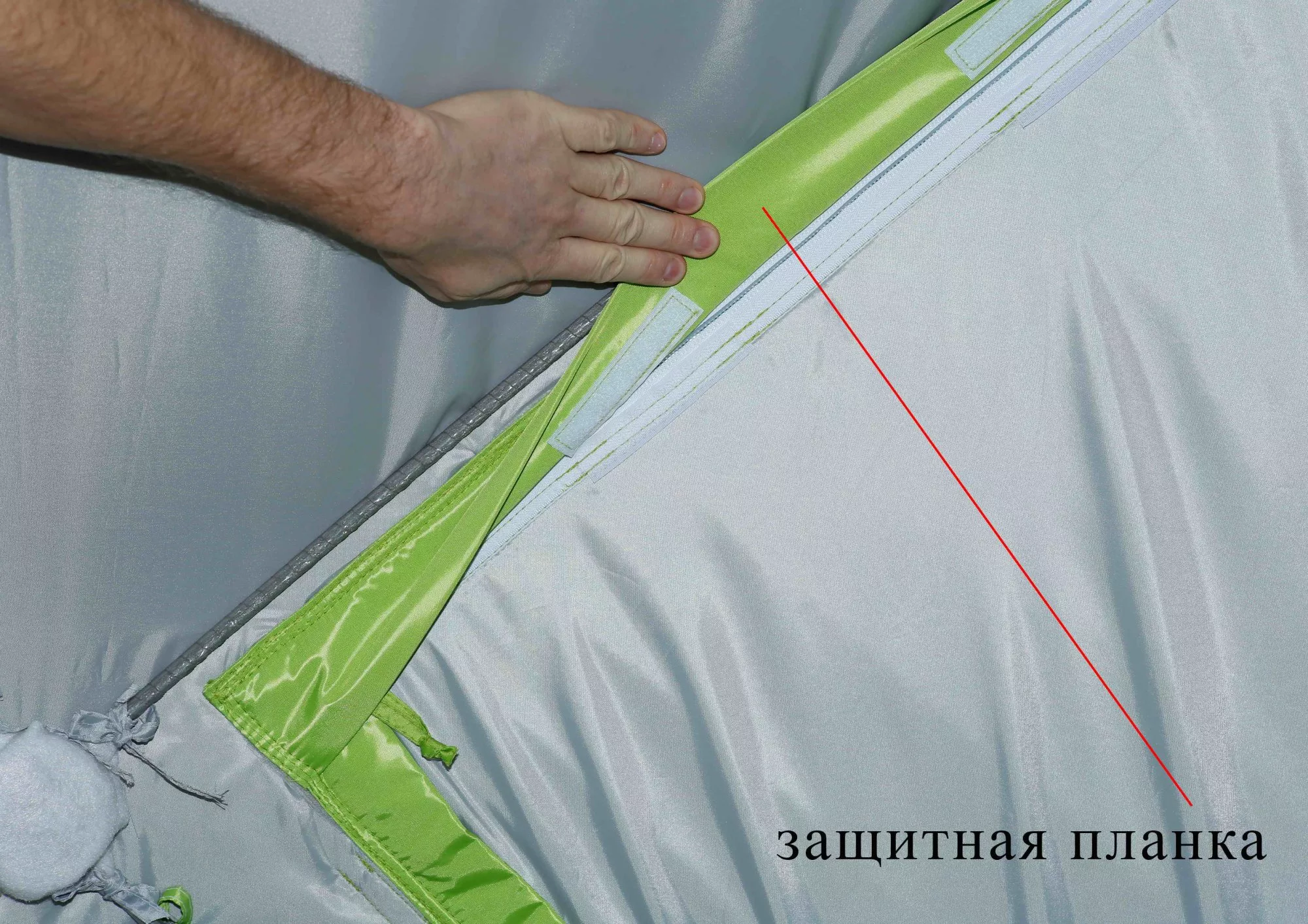

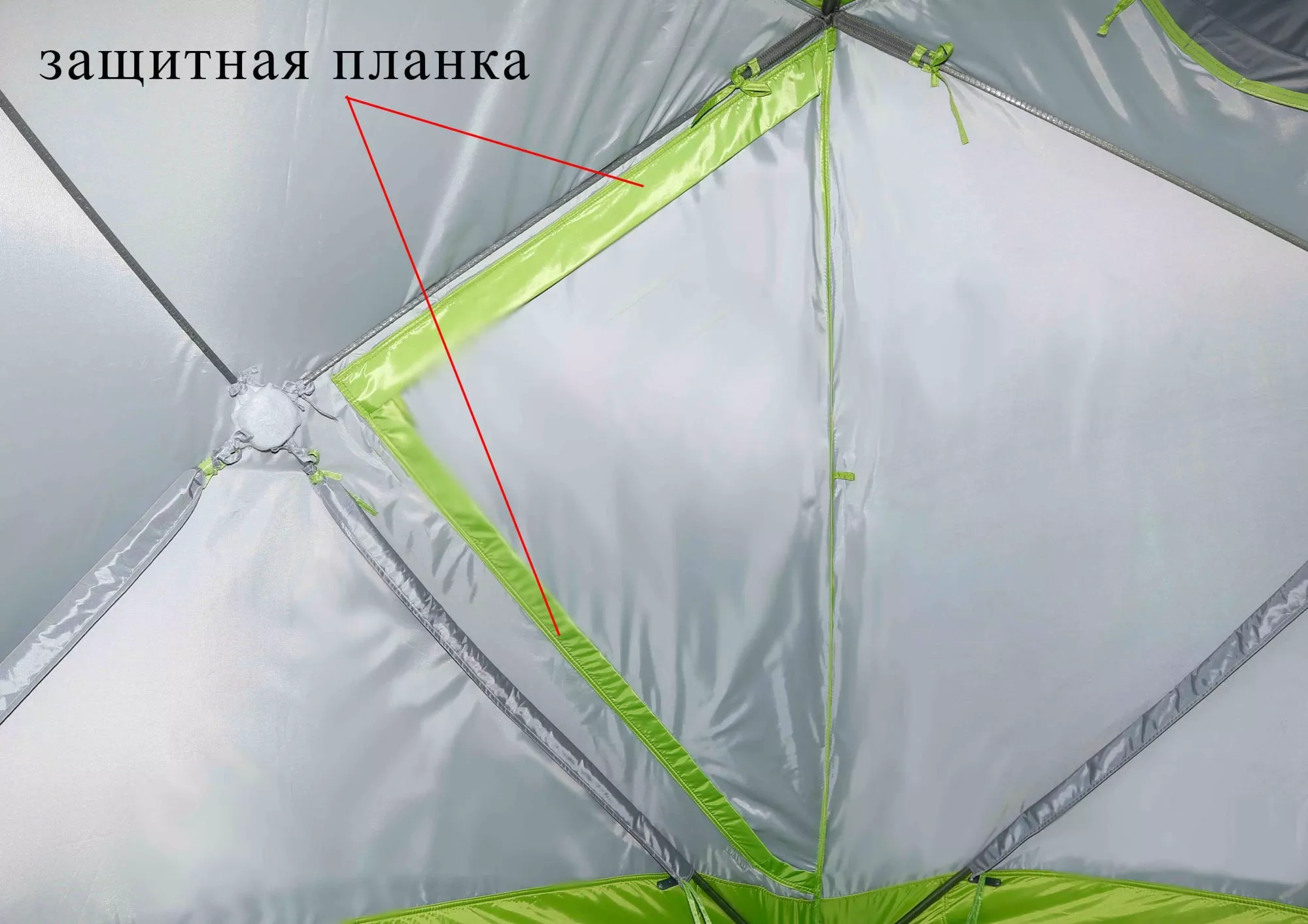

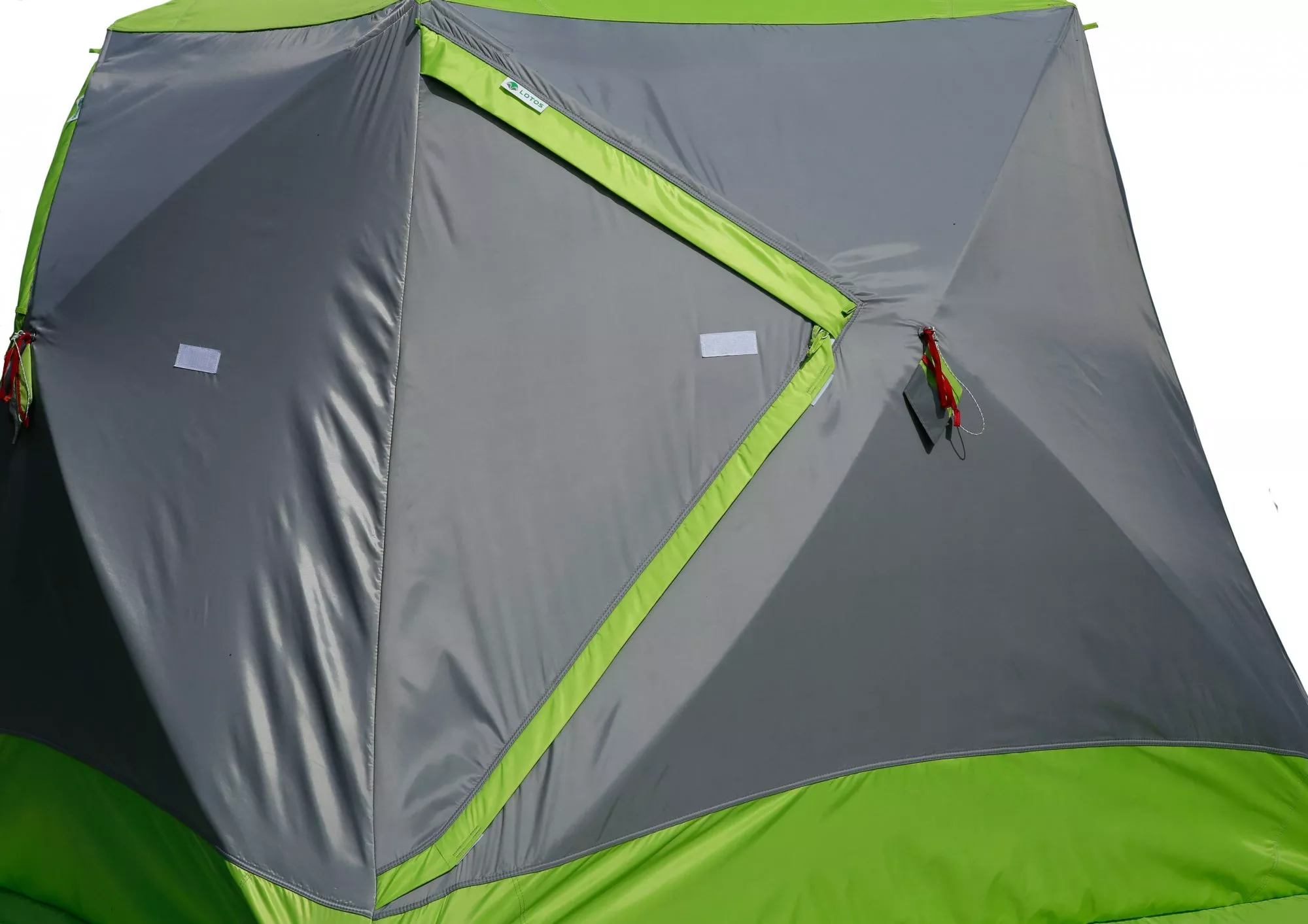

Зимняя палатка ЛОТОС Куб М2 Термо_защитные планки двери, вид изнутри Зимняя палатка ЛОТОС Куб М2 Термо_защитные планки двери, вид изнутри

Молнии дверей оснащены защитными утепленными планками на липучках. При этом планки размещены с двух сторон тента, снаружи и изнутри. Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

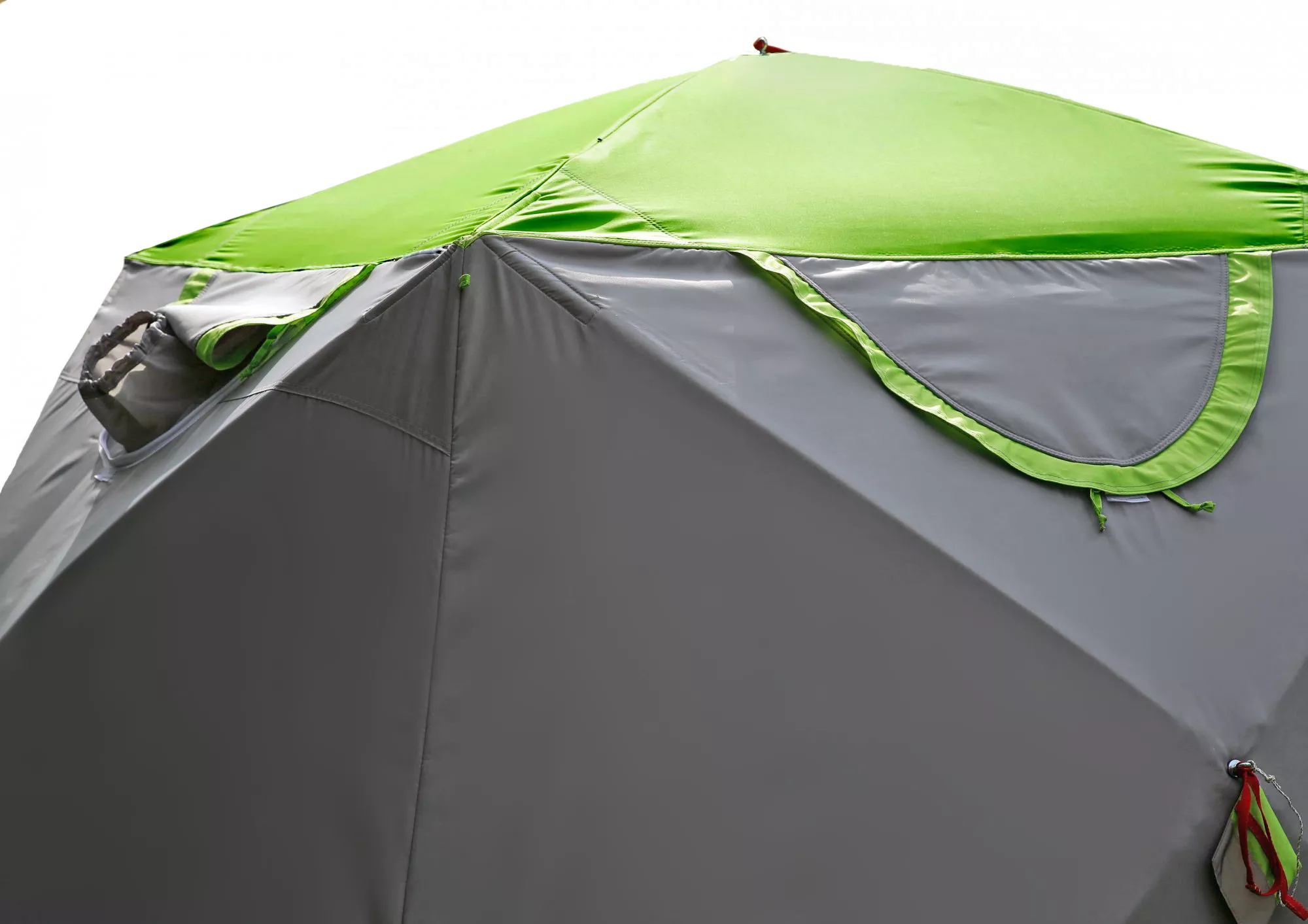

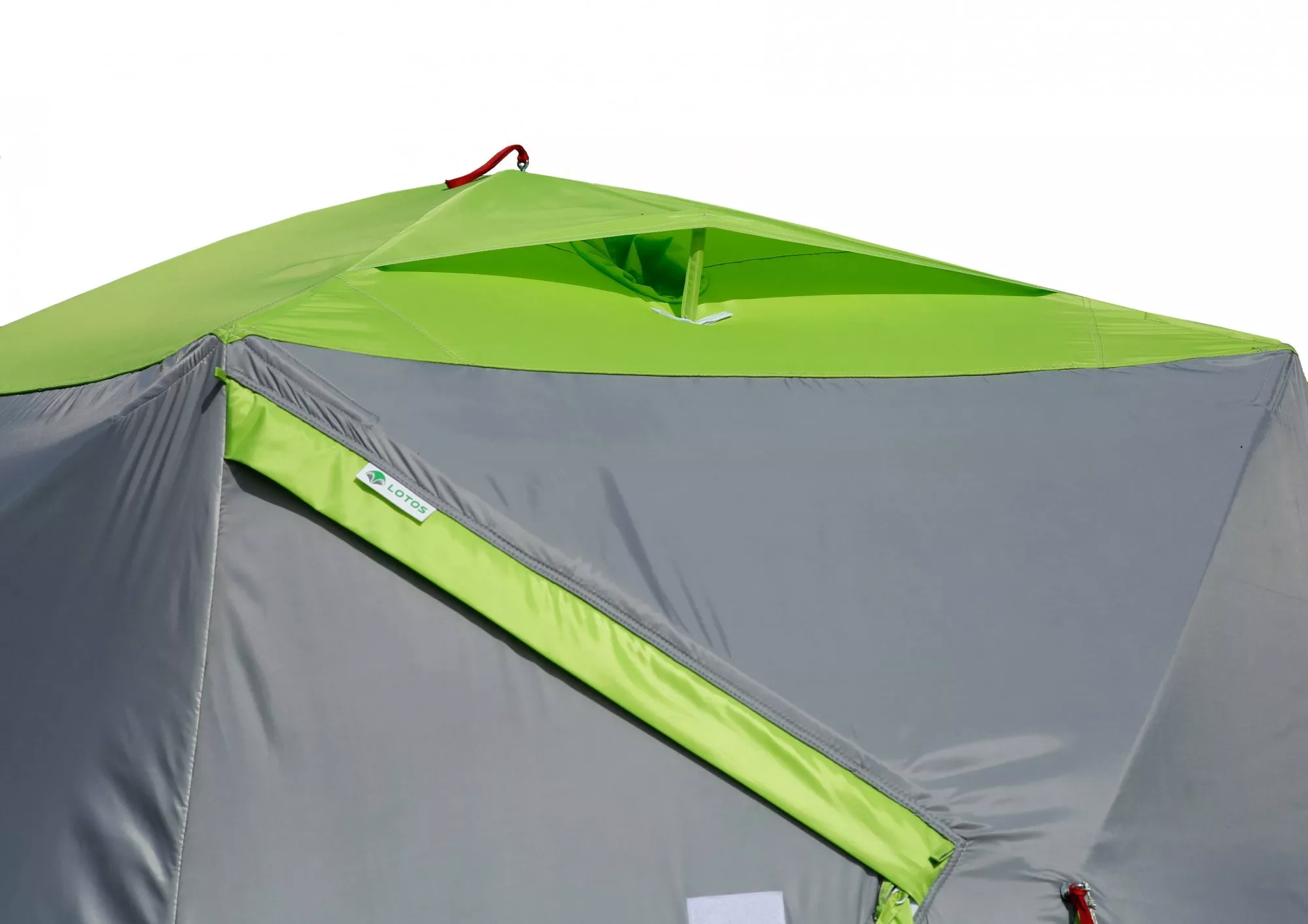

Зимняя палатка ЛОТОС Куб М2 Термо_вытяжной клапан Зимняя палатка ЛОТОС Куб М2 Термо_вытяжной клапан

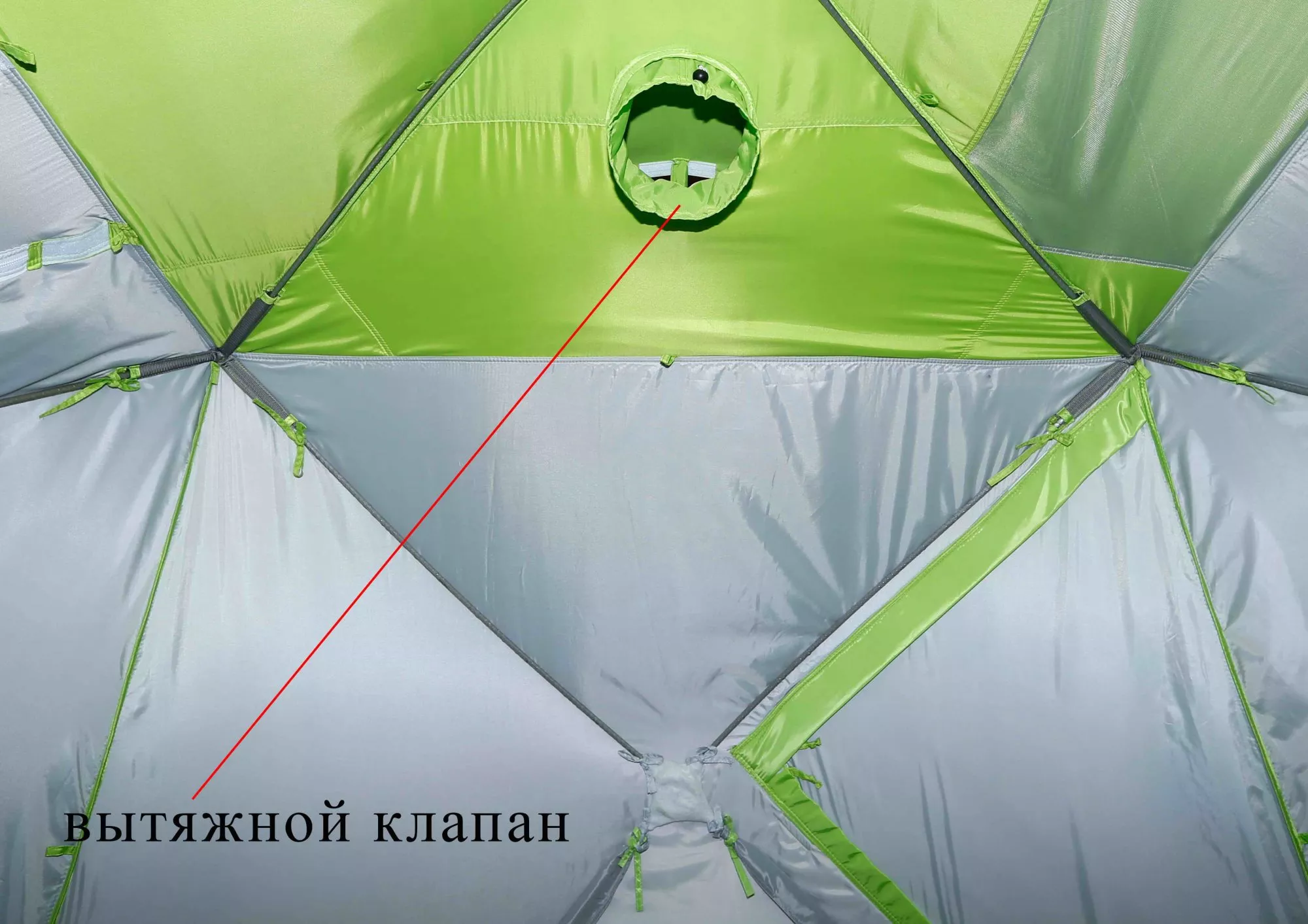

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется опорной стойкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

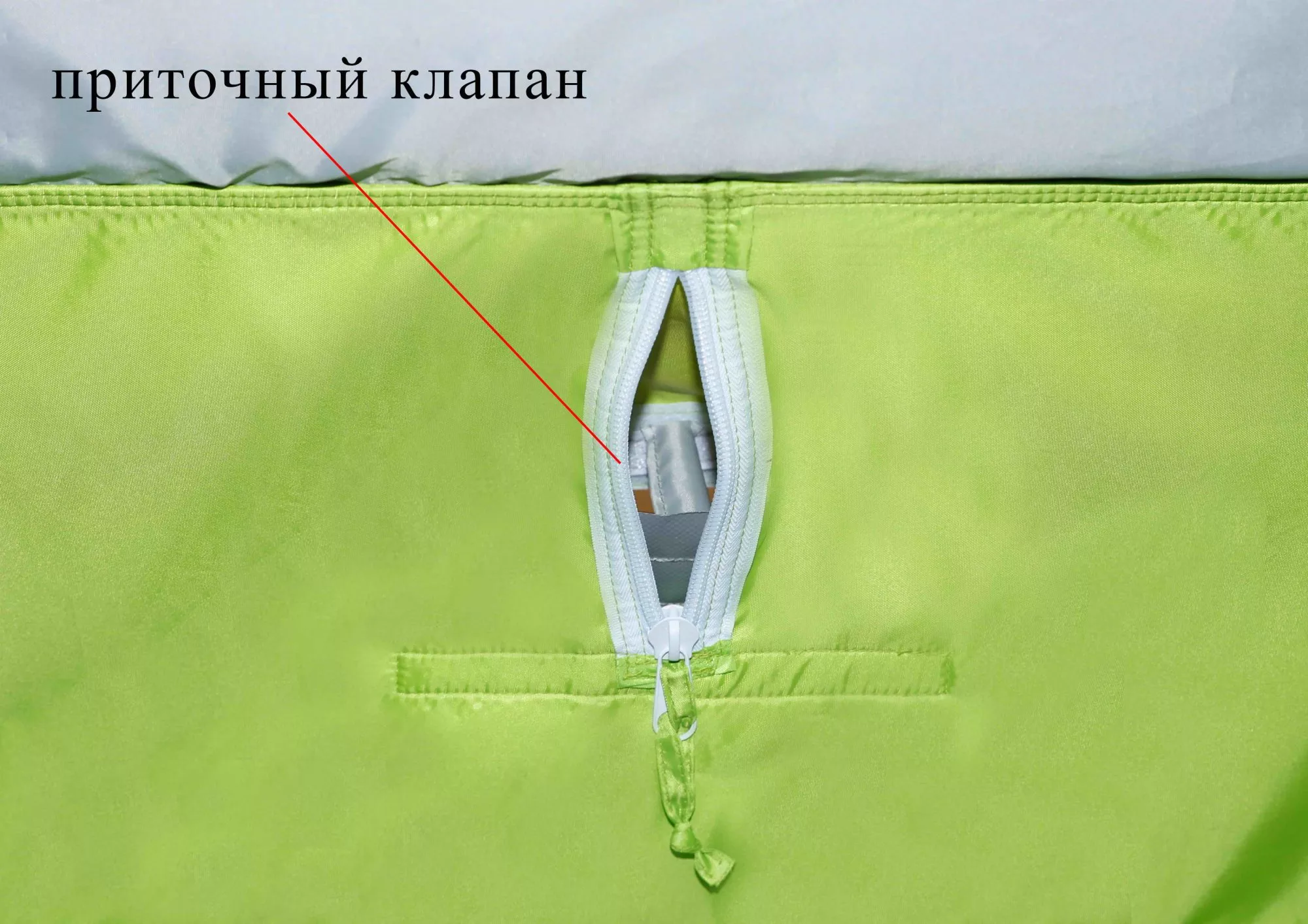

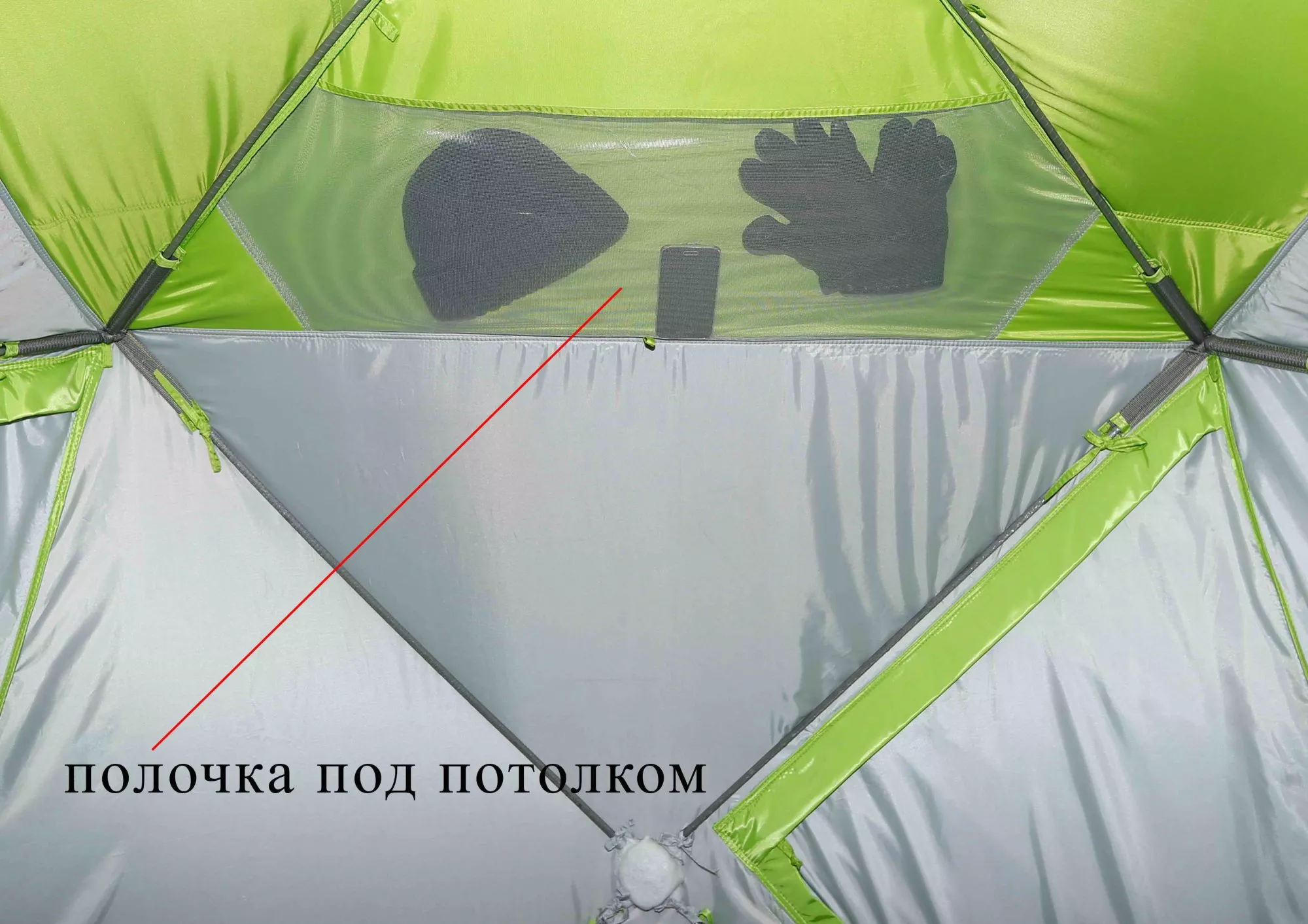

Зимняя палатка ЛОТОС Куб М2 Термо_полочка для вещей Зимняя палатка ЛОТОС Куб М2 Термо_приточный клапан, вид изнутри

На одной из стенок, в нижней части, расположен регулируемый приточный клапан для подсоса воздуха. В потолочной части палатки встроена полочка из сетки для хранения и просушивания крупных вещей.

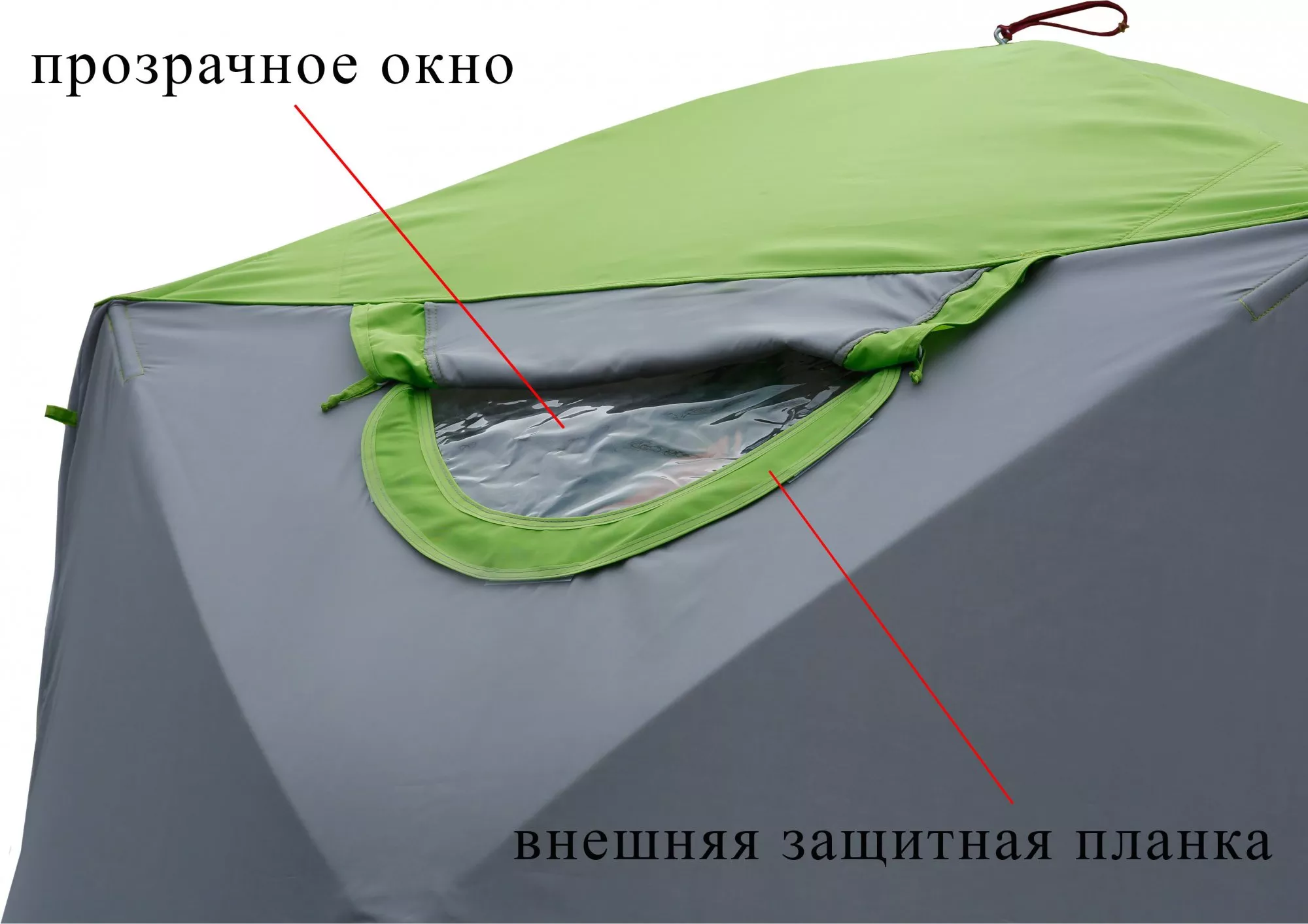

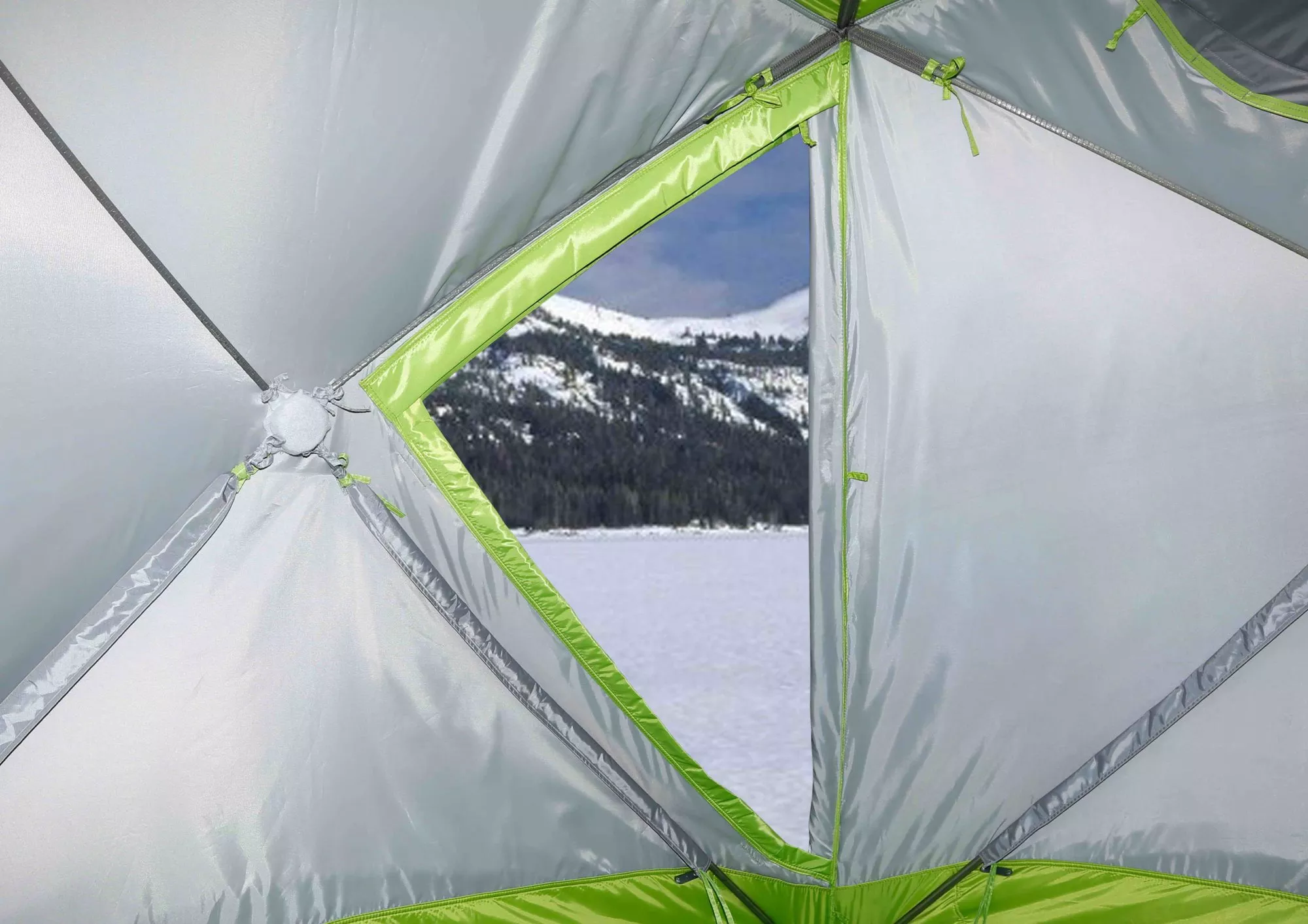

окошки Зимняя палатка ЛОТОС Куб М2 Термо Зимняя палатка ЛОТОС Куб М2 Термо_универсальное окно, вид изнутри

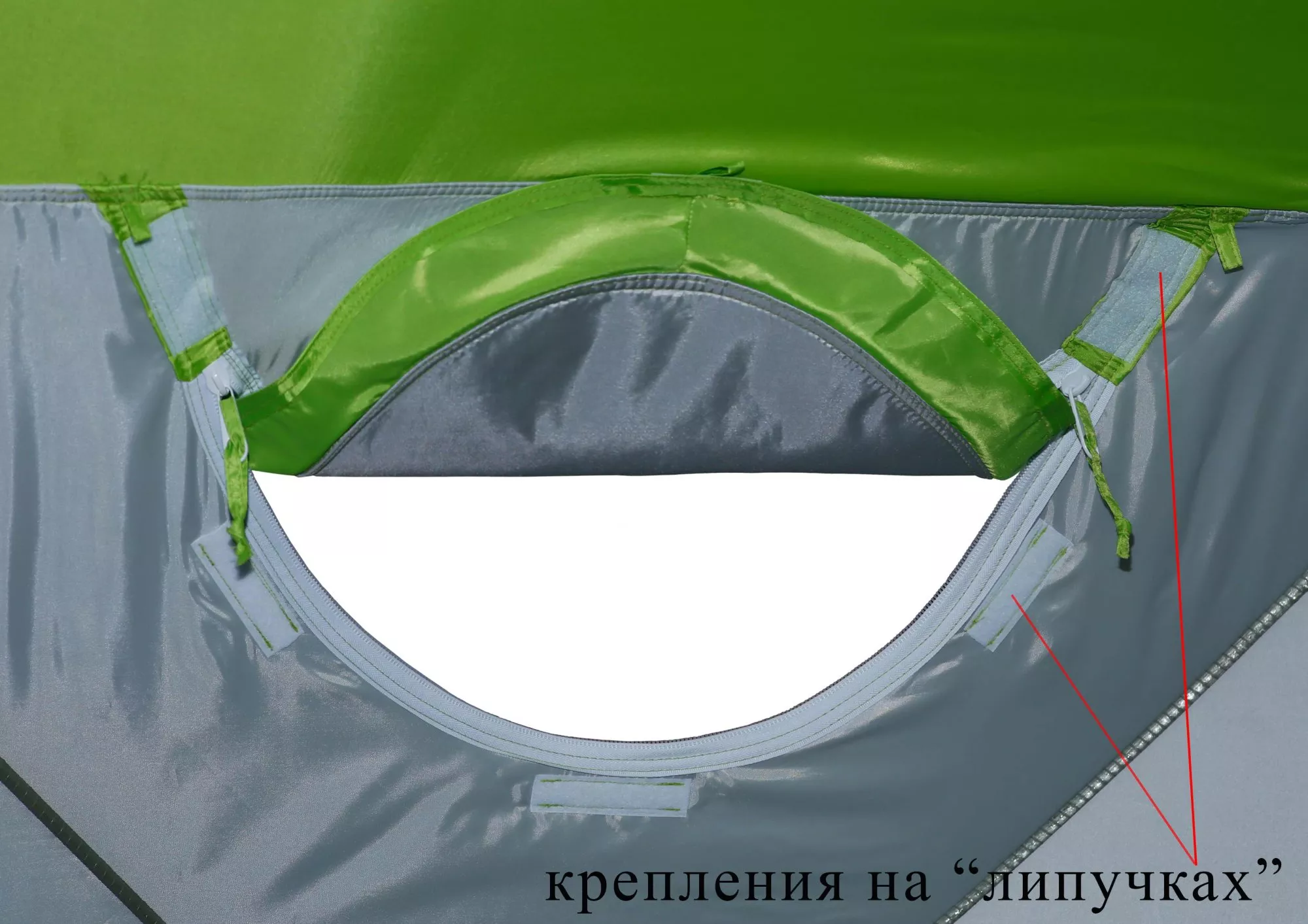

На противоположных от входов стеках палатки размещены два окошка, оснащенные универсальной системой крепления внешних съемных элементов. В качестве креплений для съемных элементов применяется "липучка" вшитая по периметру оконного проема как с внутренней, так и с внешней стороны. В конструкции предусмотрено четыре съемных элемента (опция, приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка.

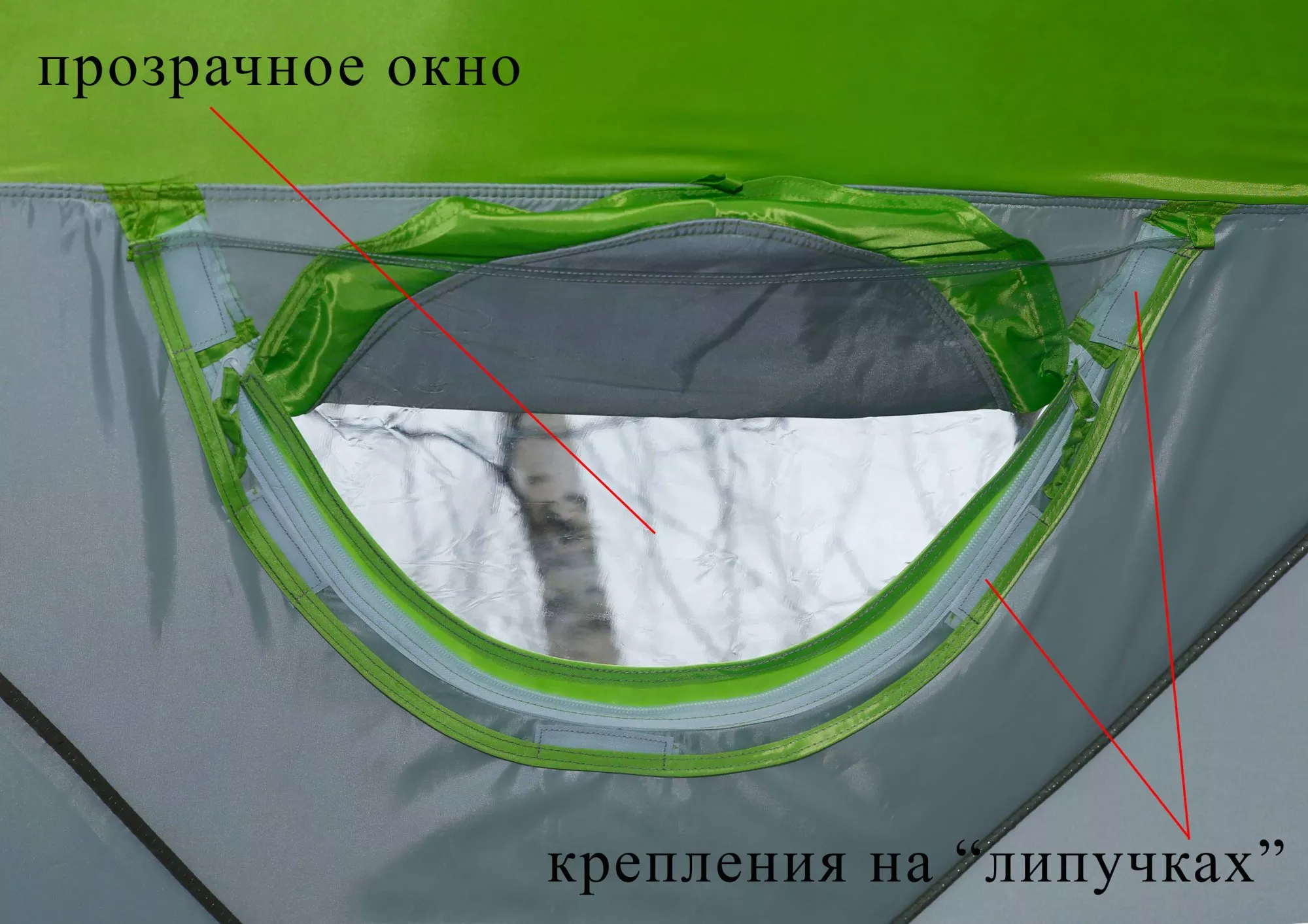

Зимняя палатка ЛОТОС Куб М2 Термо_съемное прозрачное окно Зимняя палатка ЛОТОС Куб М2 Термо_съемное прозрачное окно, вид изнутри

Съемное прозрачное окно изготовлено из высокопрочной морозостойкой полиуретановой пленки толщиной 350 микрон. Окно крепится с внутренней стороны палатки на "липучках" и оснащено внешней защитной планкой, которая обхватывает нижний край оконного проема палатки и крепится на "липучках" снаружи. Система крепления прозрачного окна плотно фиксирует его на тенте, имеет высокую герметичность, надежно защищая оконный проем палатки от продувания ветром и внешних осадков.

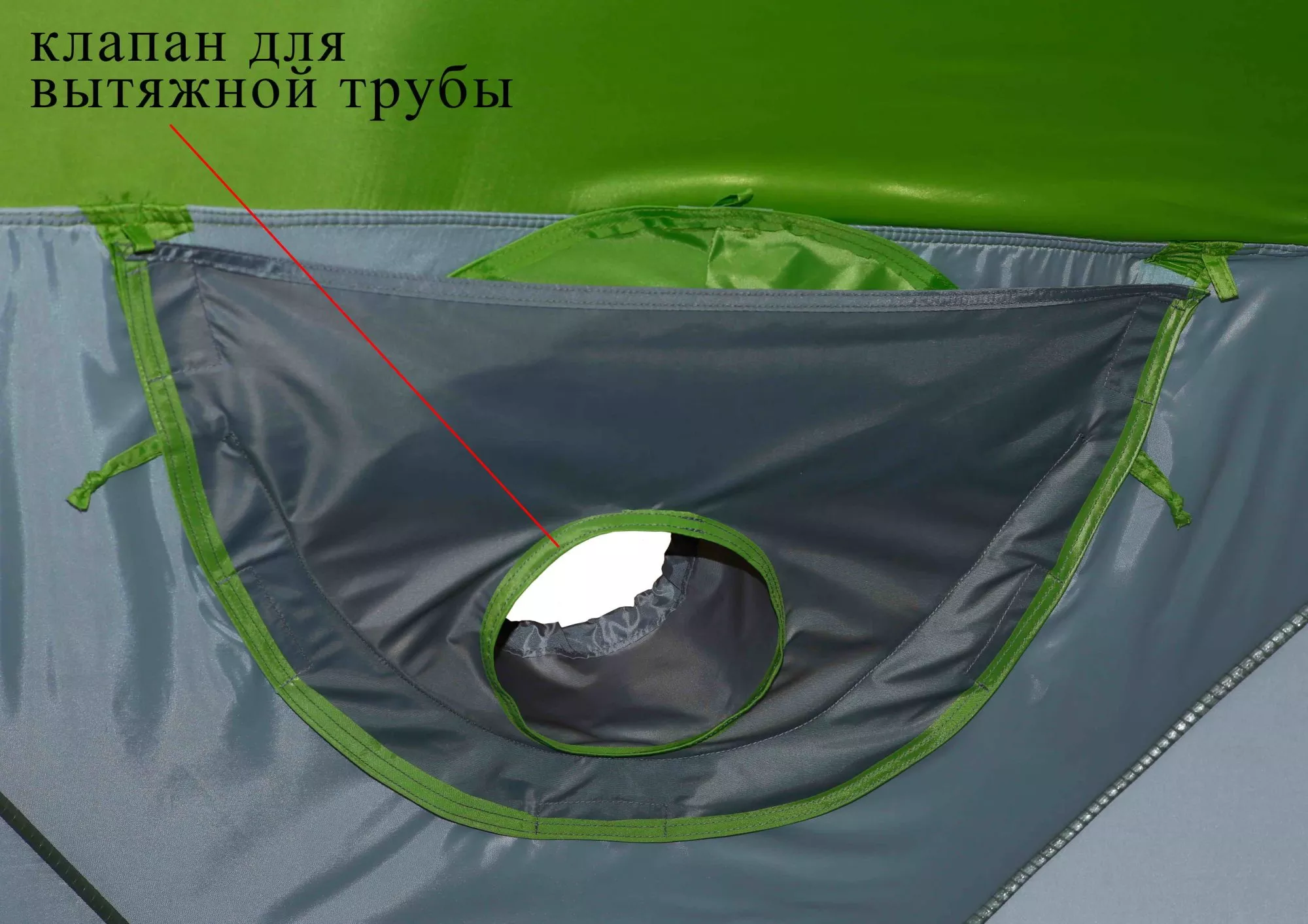

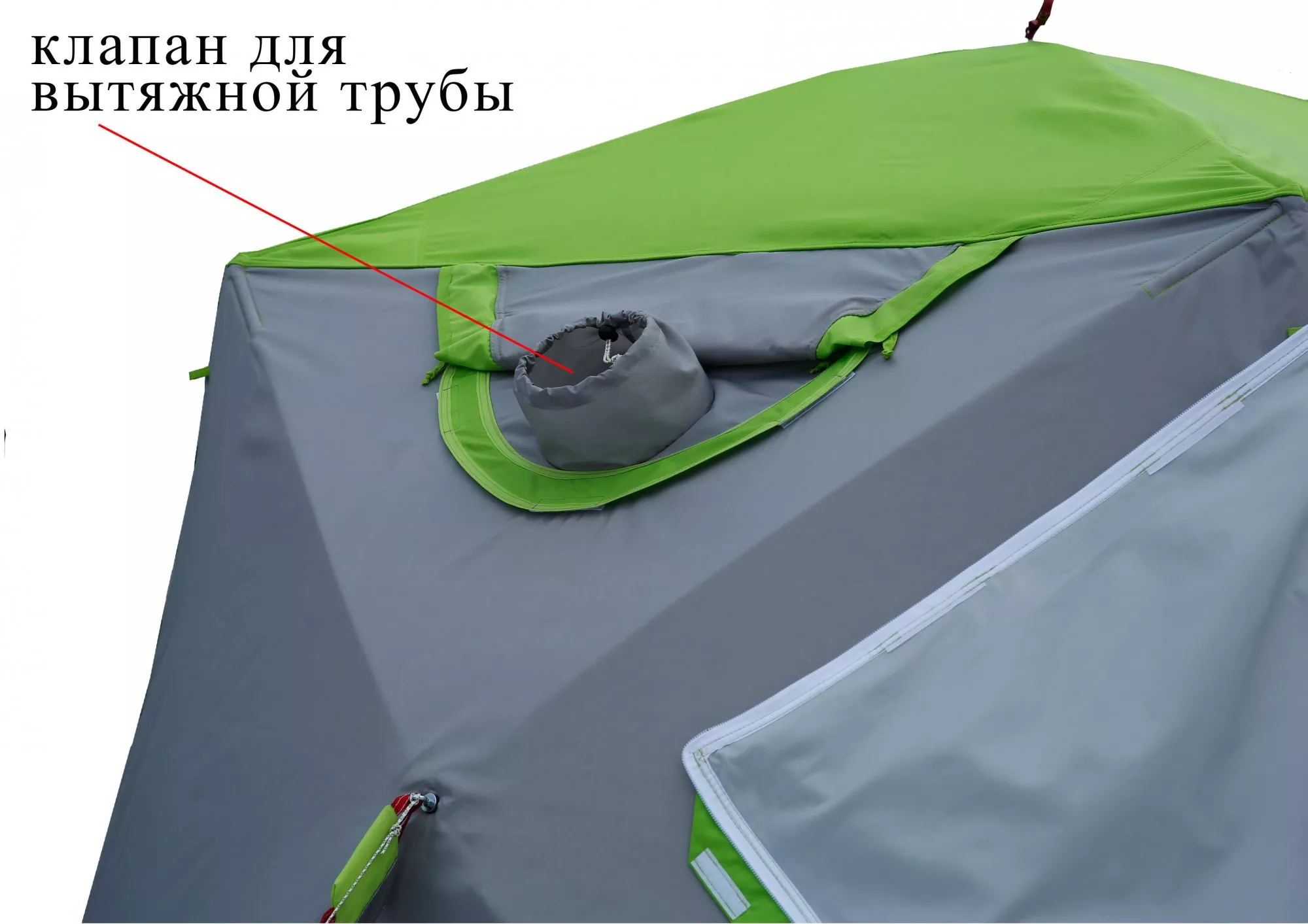

Зимняя палатка ЛОТОС Куб М2 Термо_клапан для вытяжной трубы теплообменника Зимняя палатка ЛОТОС Куб М2 Термо_съемный клапан для вытяжной трубы теплообменника, вид изнутри

Съемный клапан под вытяжную трубу теплообменника изготовлен из прочной ткани Polyester Oxford 240D с трехслойной утепленной основой. Клапан крепится к палатке так же, как и съемное прозрачное окно. Система крепления клапана в оконном проеме палатки надежно фиксирует его на тенте, позволяя складывать палатку вместе с установленным на ней клапаном.

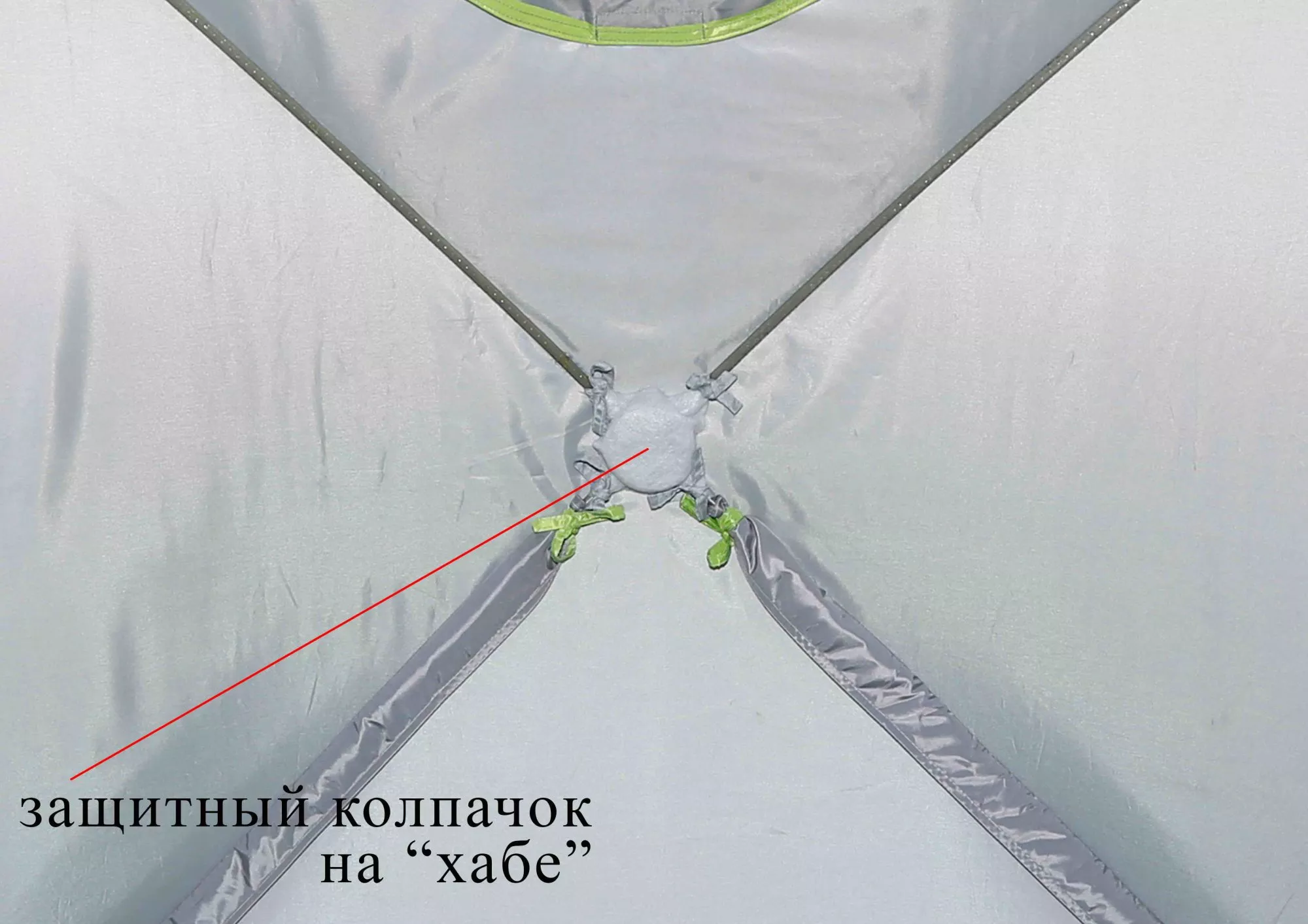

Зимняя палатка ЛОТОС Куб М2 Термо_колпачки на хабах Юбка Зимней палатки ЛОТОС Куб М2 Термо

Все пять "хабов" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке. Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей.

Окраска палатки ЛОТОС Куб М2 Термо выполнена в серебристом цвете с ярко-салатовыми вставками, и даже в пасмурный день в ней будет достаточно светло и уютно. Трехслойный тент имеет достаточную световую проводимость, не требуя дополнительных окон для освещения. Безопасность в ночное время обеспечивают светоотражающие элементы на стенках палатки.

Внимание! Перед использованием изделия рекомендуется ознакомиться с инструкцией по эксплуатации палатки ЛОТОС Куб М2


Базовая комплектация:

  • Палатка в сборе – 1 шт.
  • Компрессионная сумка-рюкзак – 1 шт.
  • Шнуры-растяжки – 4 шт.
  • Паспорт – 1 шт.

Дополняющие товары(приобретаются отдельно):


Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.


Характеристики

Тип палатки для зимней рыбалки
Размер (Д х Ш х В), м 2,10 х 2,10 х 1,80
Размер в чехле (Д х Ш х В), м 0,95 х 0,32 х 0,32
Вес комплекта, кг 14,8
Вес изделия, кг 13,5
Вместимость, чел 3
Время раскрытия/сборки, секунды 60
Количество входов/выходов, шт 2
Ветроустойчивость высокая
Наличие юбок (наружняя/внутренняя), см 25 / 15
Внутренние карманы, шт да (потолочная полочка)
Светоотражающие элементы да
Количество вытяжных клапанов, шт 3
Защитная планка на молнии входа да (внешняя + внутренняя)
Количество смотровых окон, шт 2
Объём палатки, м³ 5,7
Артикул 17033
Гарантийный срок 12 мес на палатку (36 мес на каркас)

Материалы

Тент трехслойный: внешний - ткань полиэстер Оксфорд 240D WR (135 г/м²), средний - нетканый утеплитель (200 г/м²), внутренний - ткань полиэстер Оксфорд 210D (100 г/м²)
Материал входа молния №10, двухсторонняя защитная планка для молнии
Материал окошка молния №10 с защитной планкой
Дуги каркаса пруток - алюминиевый сплав В95Т1 (Ø 9 мм), трубка - дюралюминиевый сплав Д16Т (Ø14 мм), стеклокомпозитная арматура (Ø 9 мм)
Механизм (Хаб) алюминиевый сплав АК9М, система крепления - шплинт
Сумка ткань полиэстер Оксфорд 240Д ПУ2000
Шнуры-растяжки шнур полиэфирный с сердечником 2,5 мм
