Зимняя палатка Лотос Куб М2

Артикул: 17032
...
  • Описание
  • Характеристики
  • Материалы
  • Отзывы

Описание

Нет в наличии!

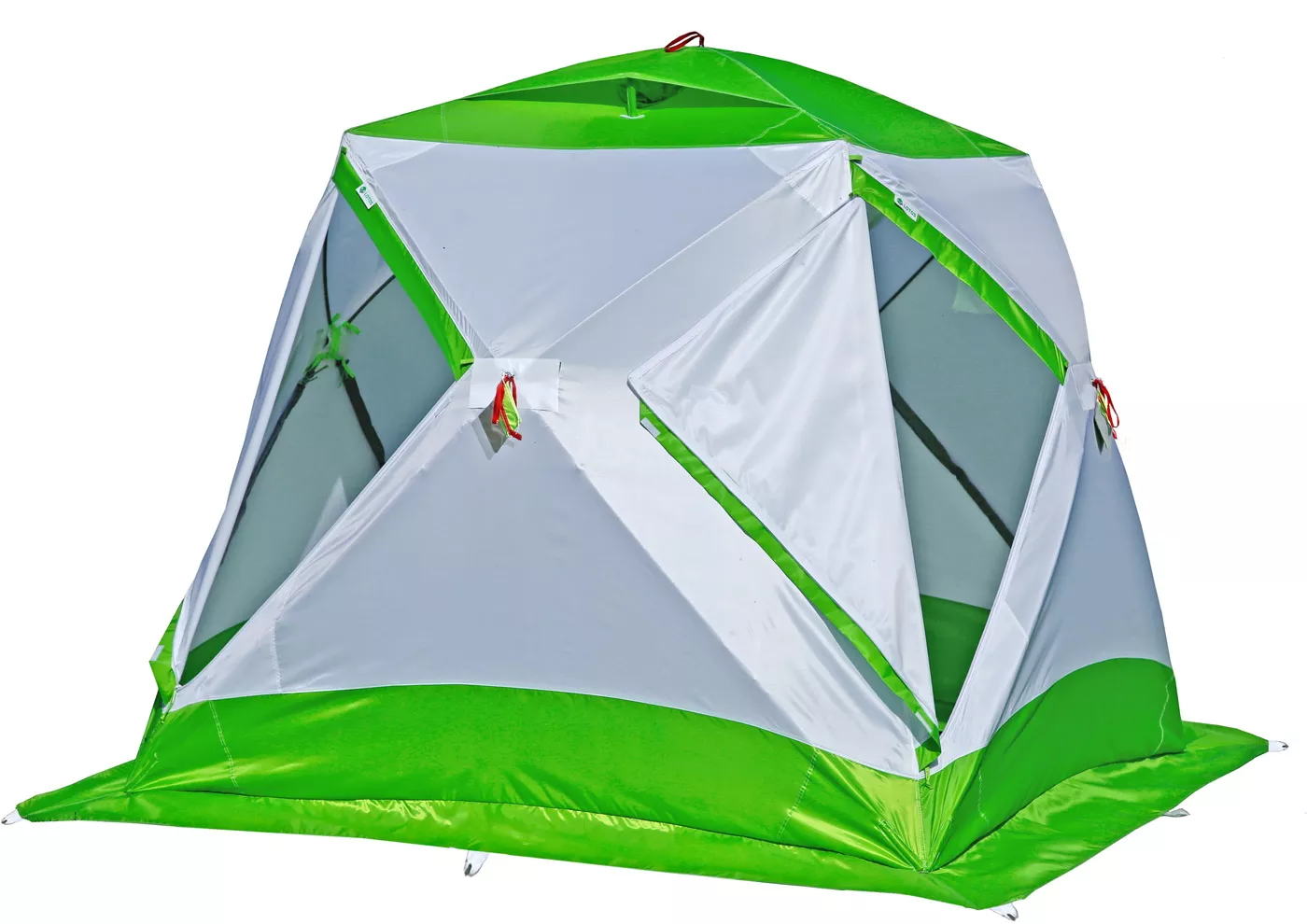

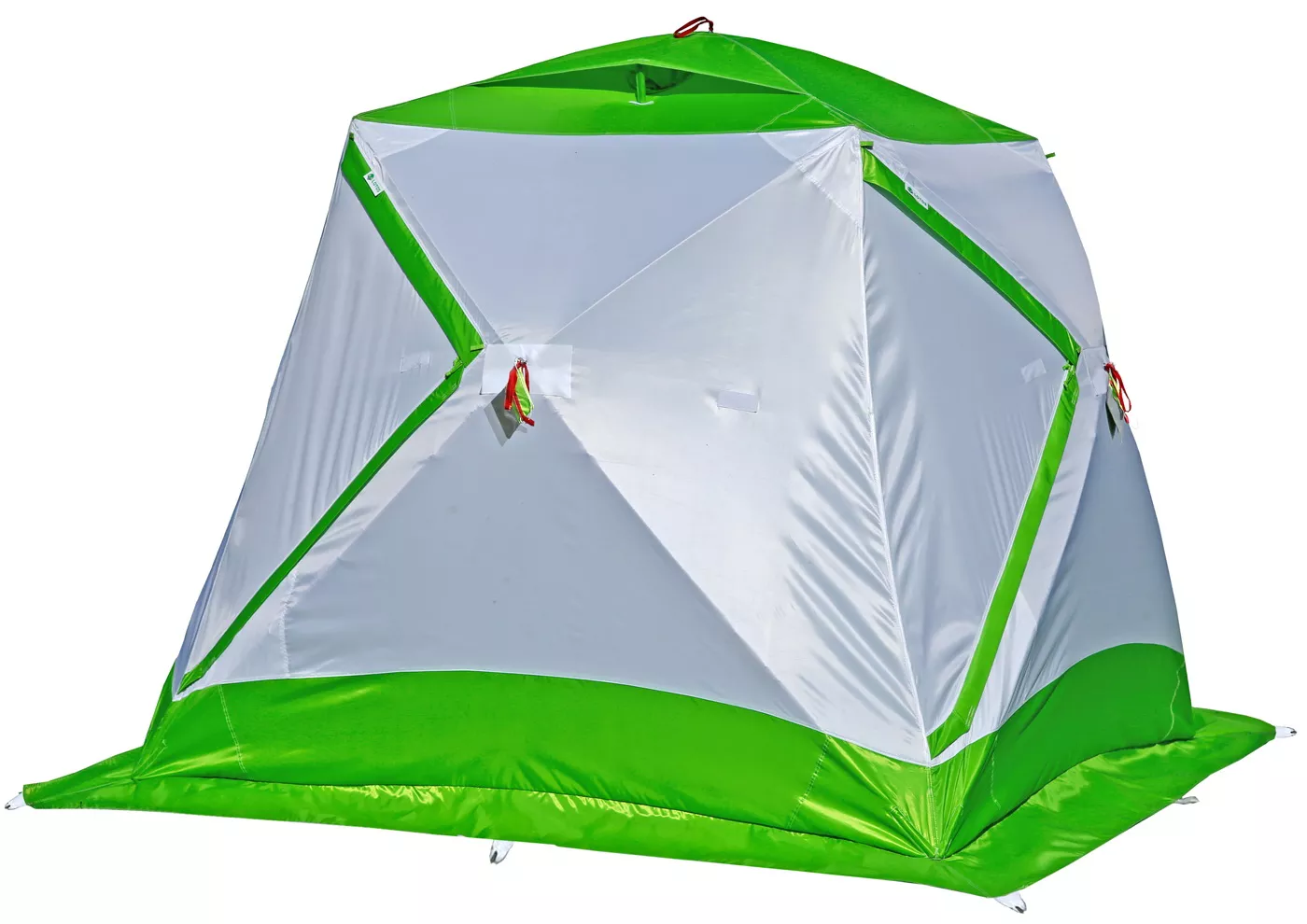

Зимняя палатка ЛОТОС Куб М2 с системой компактного сложения

ЛОТОС Куб М2 – полуавтоматическая палатка куб для зимней рыбалки не имеющая аналогов в категории палаток куб по компактности сложения. Эксклюзивная система компактного сложения палатки защищена патентом №2597652.
ЛОТОС Куб М2 - модель 2017 года, является модернизированной версией третьего поколения.
Палатка оснащена уникальным комбинированным каркасом высокой жесткости. Дизайн палатки выполнен в бело-салатовом цветовом исполнении с применением светопроводящих тканей.

Зимняя палатка ЛОТОС Куб М2 с системой компактного сложения

    ОСОБЕННОСТИ МОДЕЛИ:

  • Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 95 см (размер сопоставимых по габаритам аналогов - не менее 145 см).
  • Уникальный комбинированный каркас из дуг различной жесткости рассчитан на экстремальные перегрузки. Совокупная система дуг из жесткого высокопрочного алюминиевого сплава и гибкой стеклокомпозитной арматуры обеспечивают высокую износостойкость каркаса и позволяют предоставлять на него расширенную трехлетнюю гарантию!
  • Оптимальное соотношение пропорций конструкции! Высота палатки 180 см при ширине дна 210 х 210 см.
  • Профессиональный комплект оснащения палатки для подледной рыбалки.
  • Дополнительное съемное утепление в виде внутреннего тента из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция).
  • Утепленный пол палатки позволяет значительно повысить теплоизоляцию палатки, во время подледного лова (опция).
  • Компрессионная сумка-рюкзак с увеличенным полезным объемом.

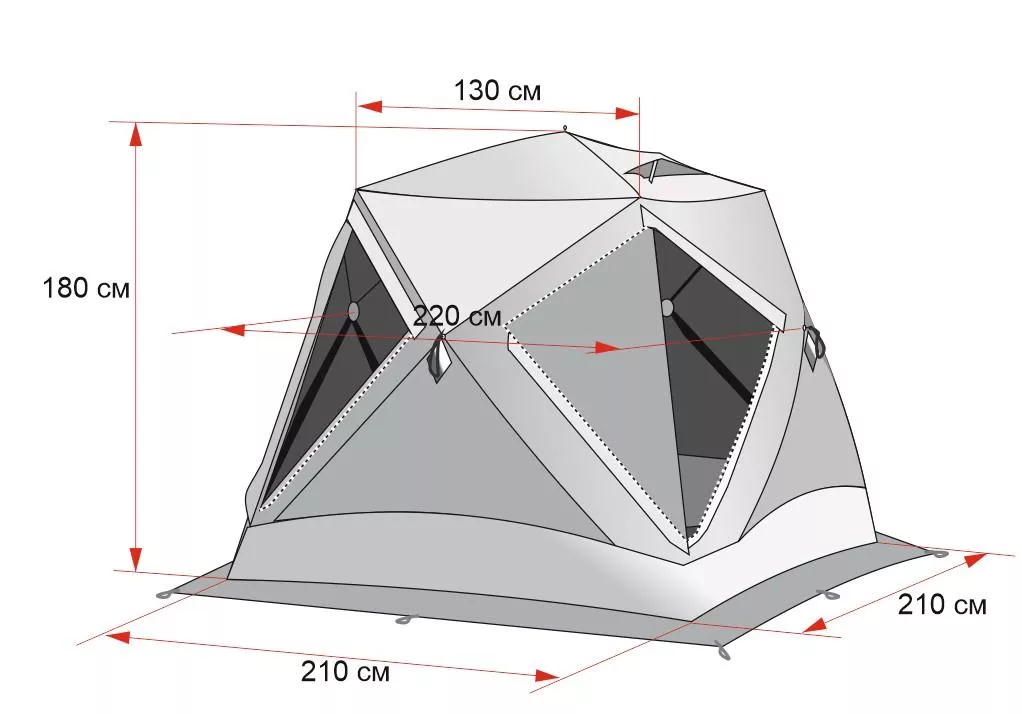

Отличительная особенность палаток серии ЛОТОС Куб М2 заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! (размеры указаны для однослойной модели) Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с однослойным тентом имеют размер в сложенном виде по длине не меньше 145 см;для их перевозки подойдет не каждый автомобиль.

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, которое осуществляется по принципу «телескопа». Сложение телескопической дуги осуществляется в одно движение и занимает не более 3-х секунд.

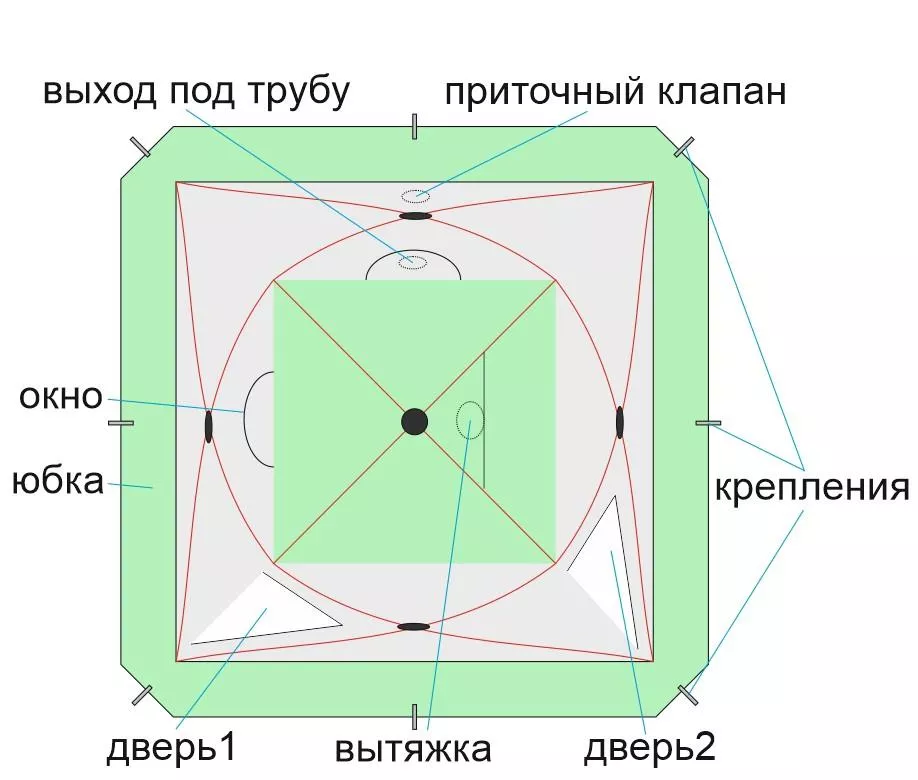

Схема палатки ЛОТОС Куб М2

В конструкции каркаса палаток серии ЛОТОС Куб М2 применена принципиально новая комбинация установки ребер жесткости (рис. 7). Дуги каркаса верхней секции палатки (крыша) и верхние дуги каркаса боковых секций палатки (стенки) изготовлены из гибкого и прочного материала – стеклокомпозитной арматуры.

Каркас Лотос Куб М2 (боковая часть)

Нижние телескопические дуги каркаса боковых секций палатки (рис. 1) изготовлены из жесткого высокопрочного алюминиевого сплава (В95Т1 и Д16Т). Комбинация жестких и гибких дуг в каркасе облегчает раскрытие палатки, при этом увеличивается износостойкость каркаса. Верхние гибкие дуги хорошо изгибаются в процессе раскрытия каркаса и тем самым гасят все излишние экстремальные нагрузки, например, при неправильном раскрытии палатки, когда дуги не расправлены в нужном положении. В результате палатка раскрывается мягче, исключая возможные повреждения более жестких нижних дуг из алюминиевого сплава В95Т1, у которых при излишнем перегибе может появиться остаточная деформация.
Комбинированный каркас ЛОТОС Куб М2 надежно защищен от возможных повреждений даже при неправильной или неаккуратной эксплуатации.

Механизм сложения дуг каркаса Лотос Куб с системой крепления шплинт

В каркасе ЛОТОС Куб М2 применена новая система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3 мм (рис.2). Система крепления дуги с использованием шплинта позволила изменить конструкцию "хаба" и добиться максимального соотношения прочность/вес для данного узла.

Соединения прута с механизмом усилены трубкой диаметром 12,0 мм, напрессованной на концы прута (рис. 6 - насадка на дугу). Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.

Трубка с пружиной для телескопической дуги ЛОТОС Куб М2Пружина на трубку для телескопической дуги ЛОТОС Куб М2

Силиконовое кольцо для телескопической дуги ЛОТОС Куб М2Насадка на дугу ЛОТОС Куб М2

Нижние телескопические дуги каркаса боковых секций палатки (стенки) состоят из двух элементов: трубки с пружиной и прута, который задвигается в трубку во время сложения (рис. 3).
Прут изготовлен из высокопрочного алюминиевого сплава В95Т1 с большим диаметром 9,0 мм. Трубка изготовлена из прочного алюминиевого сплава Д16Т. Внешний диаметр трубки равен 14,0 мм, а толщина стенки 2,0 мм. Трубка с пружиной является самым ответственным элементом телескопической дуги каркаса, в связи с чем для нее предусмотрен троекратный запас прочности.
Телескопические дуги фиксируется при помощи специальной пружины (рис. 4). Пружина продумана так, что фиксация телескопа происходит автоматически при раздвигании дуги. Чтобы сложить телескоп, достаточно легкого нажатия на лапки пружины; при этом складывание можно осуществлять в теплых рукавицах. Процесс сложения телескопа показан в видеоролике:

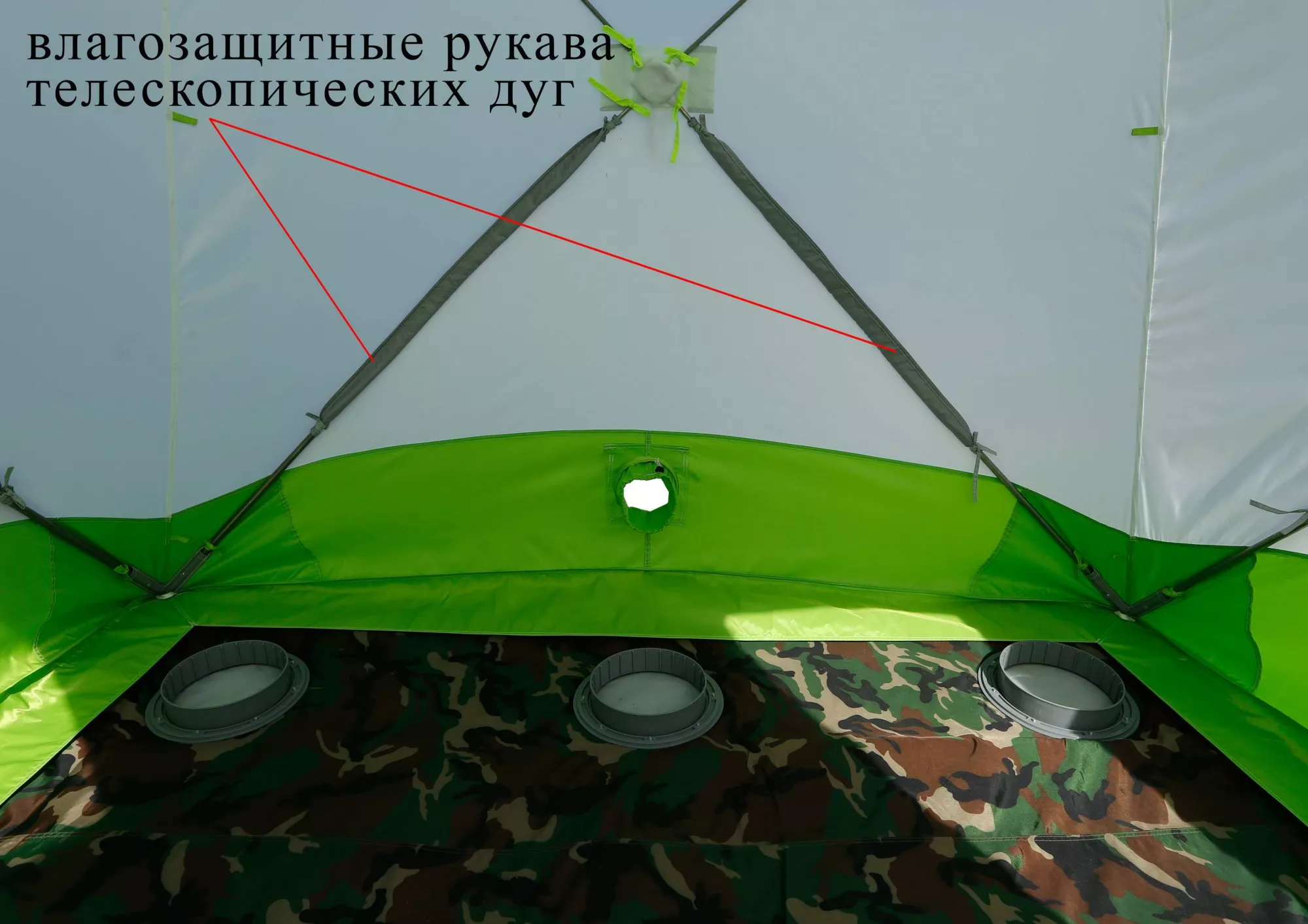

На телескопических дугах каркаса в дополнение к кольцевым силиконовым уплотнителям (рис. 5) установлены влагозащитные рукава, которые надежно защищают телескопический стык дуги от попадания воды (снега и конденсата) в полость телескопической трубки.
Отсутствие воды в полости телескопической трубки исключает возможность обмораживания телескопического механизма.

Зимняя палатка ЛОТОС Куб М2 (влагозащитные рукава дуг)

Палатка ЛОТОС Куб М2 отличается уникальной, не имеющей аналогов, ветроустойчивостью за счет высокой жесткости нижних дуг каркаса. Нижние дуги каркаса раскрытой палатки практически не гнутся, так как жесткость телескопической трубки нижней дуги в несколько раз превосходит жесткость верхних дуг каркаса.

Схема ветровой нагрузки палатки ЛОТОС Куб М2 и аналогов

Во всех палатках конструкции куб нижняя часть боковой стенки находится под прямым углом к направлению ветра, в результате чего, при сильных ветровых нагрузках нижние дуги загибаются внутрь палатки;  это слабое место всех палаток куб с мягкими нижними дугами. Палатка ЛОТОС Куб М2 превосходно сохраняет свою форму даже при высоких ветровых нагрузках благодаря высочайшей жесткости нижних телескопических дуг.

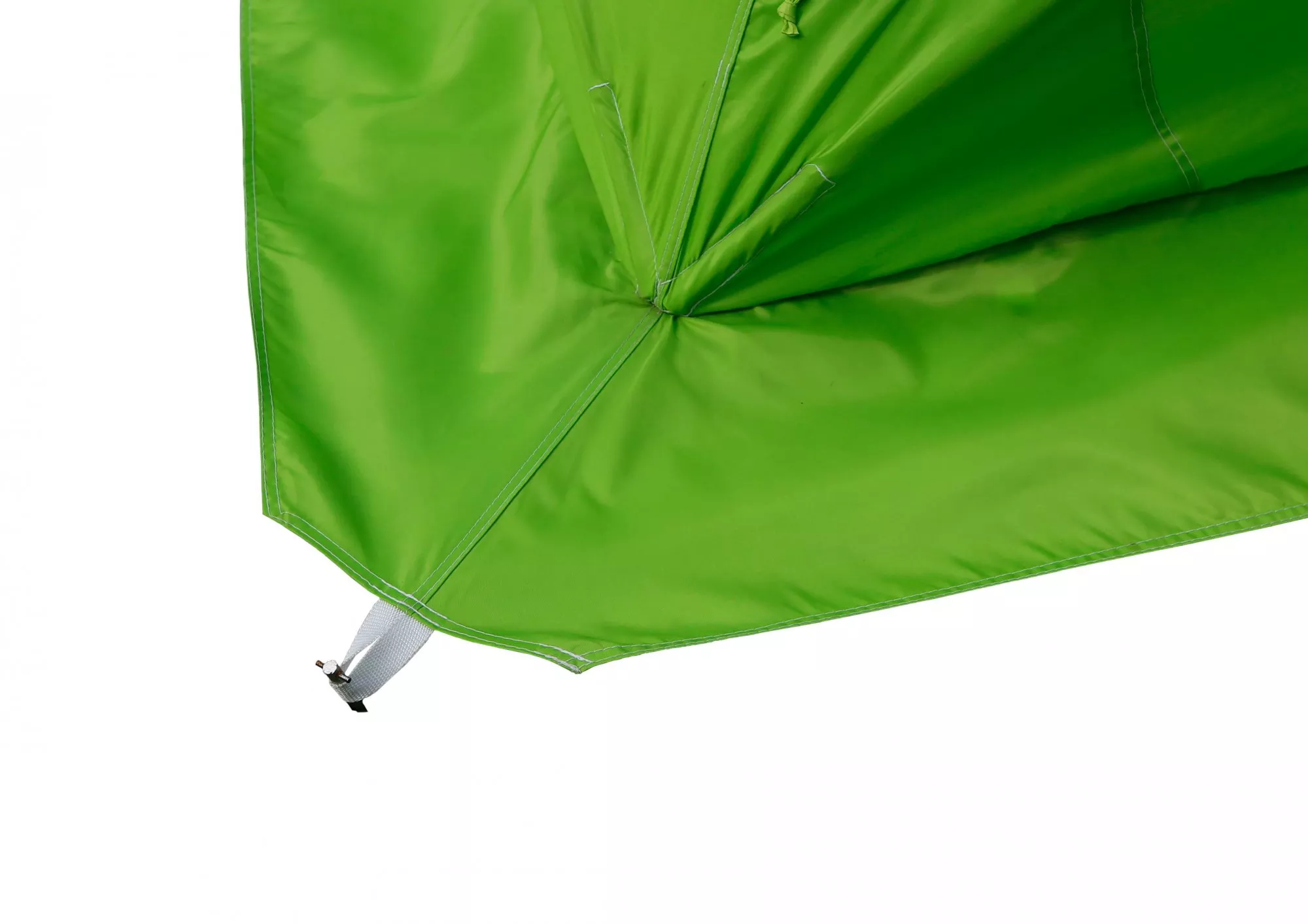

Тент палатки ЛОТОС Куб М2 пошит из ткани повышенной плотности 135 г/м2 (полиэстер Оксфорд 240Д ПУ2000) с влагостойкостью ПУ2000, что обеспечивает палатке высокую ветрозащиту. Все швы в конструкции тента выполнены двойным швом на 2-х игольной машине, при этом все несущие швы выполнены «швом в замок», в четыре сложения ткани, что обеспечивает им максимальную прочность. На всех соединениях деталей, требующих особой прочности (крепления тента к каркасу, крепления для растяжек, молнии замка) используются специальные закрепки для усиления швов.

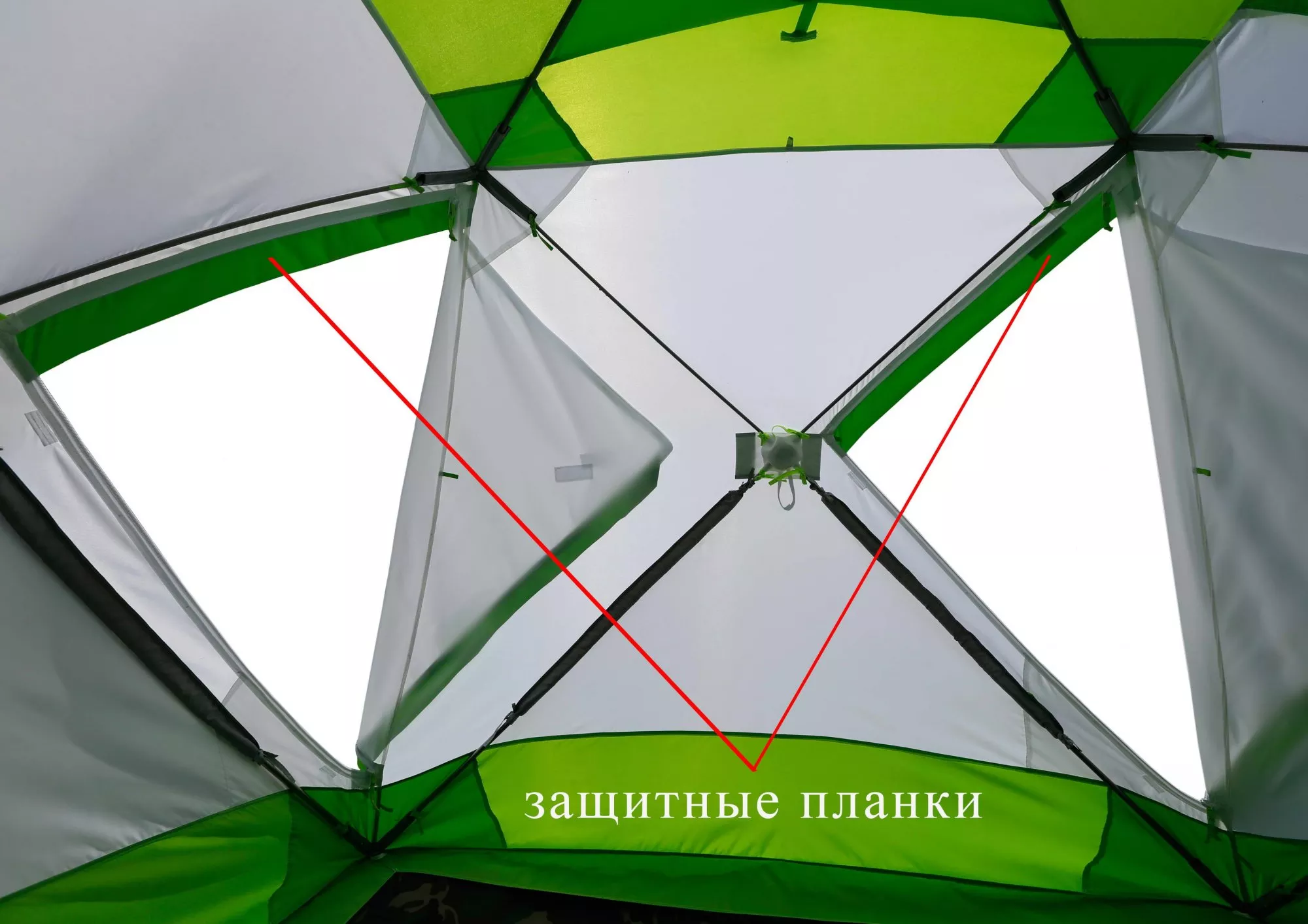

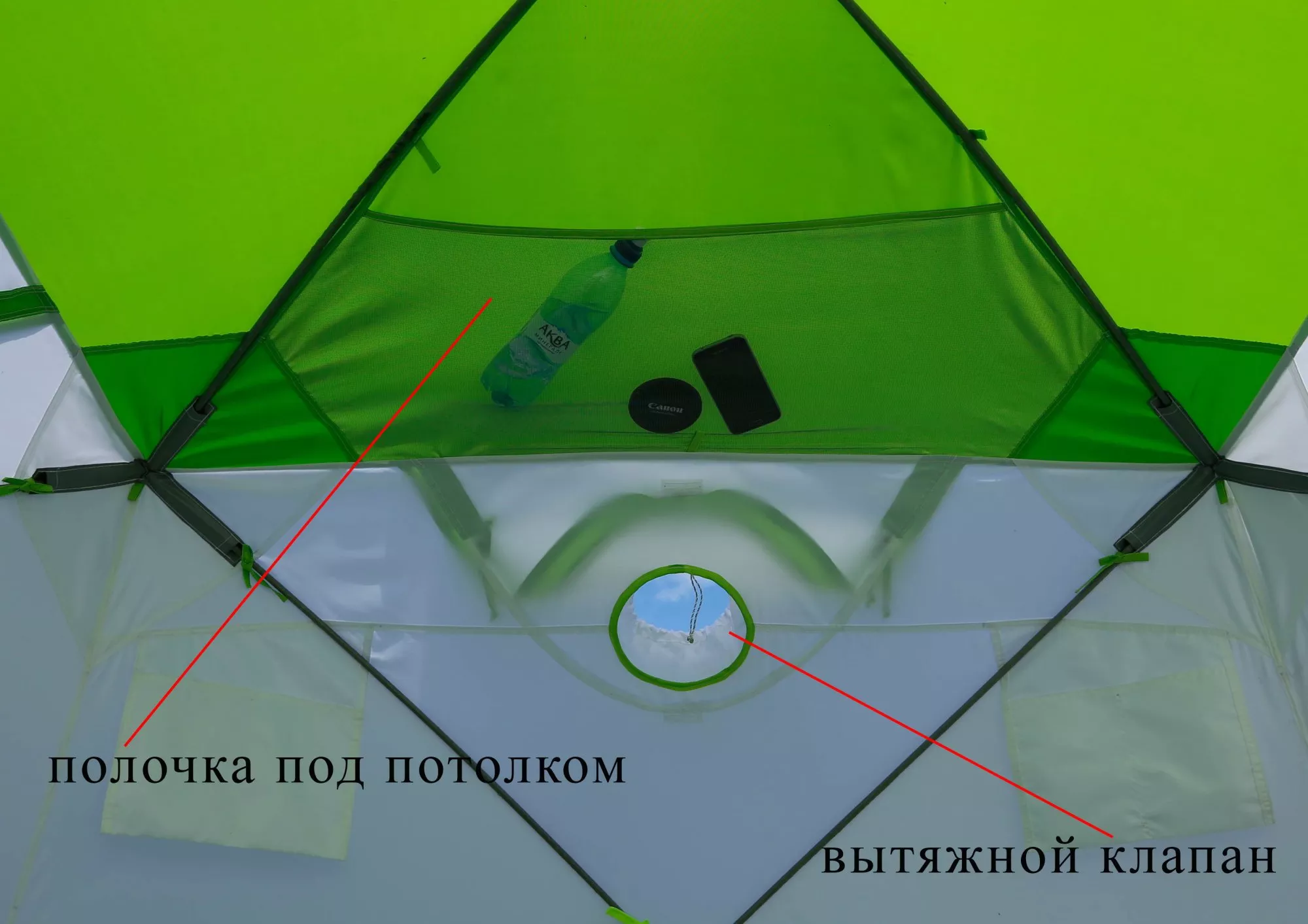

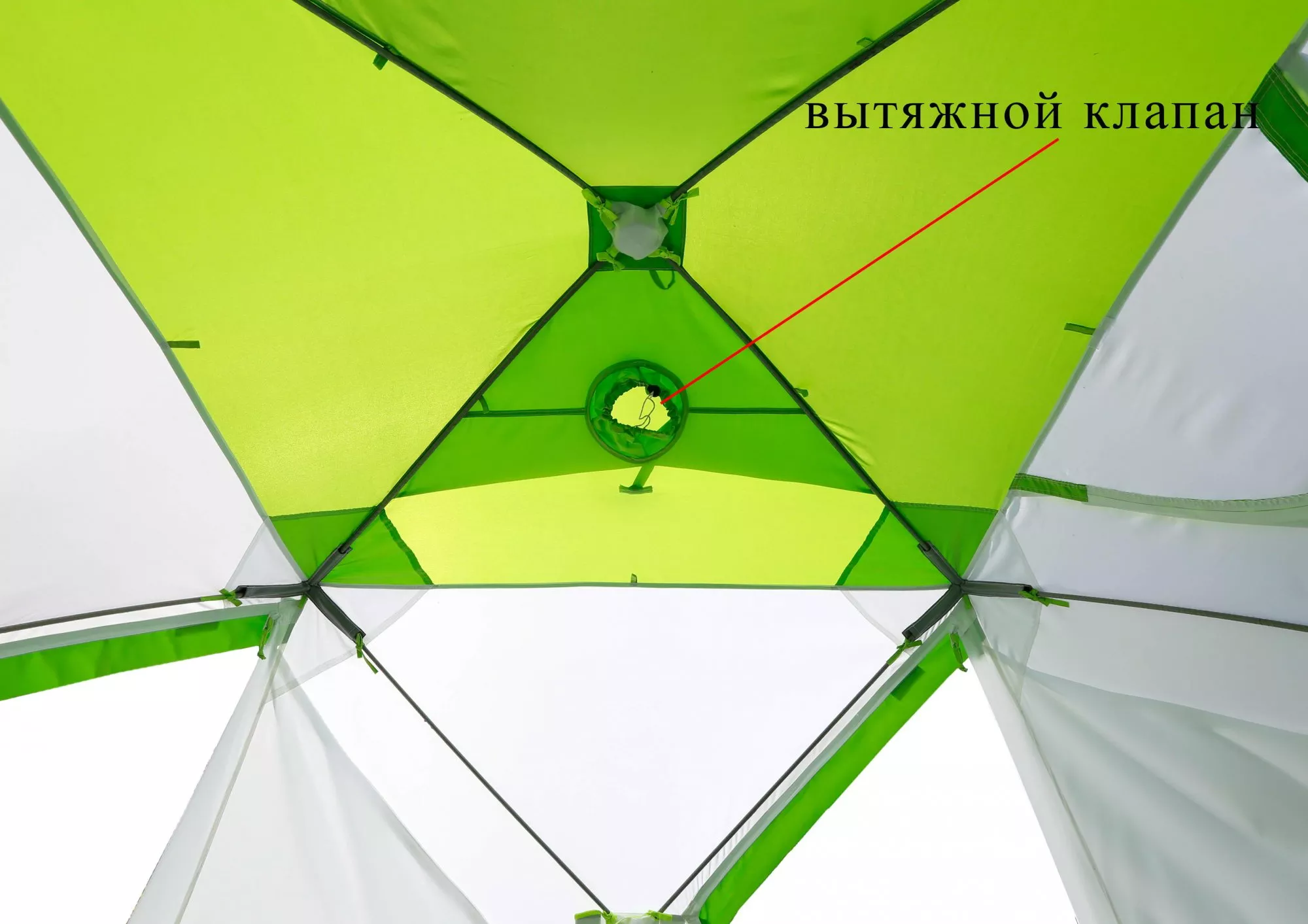

Зимняя палатка ЛОТОС Куб М2 имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемый клапан для вытяжной трубы, регулируемый приточный клапан, регулируемые вытяжные клапаны, окошки на боковых стенах, две входные двери, внутренние карманы и полочка под потолком, внутренние крепления для одежды и аксессуаров, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, защитные планки на молниях дверей, защитные колпачки на механизмах (хабах) каркаса.

Внимание! Перед использованием изделия рекомендуется ознакомиться с инструкцией по эксплуатации палатки ЛОТОС Куб М2


Базовая  комплектация:

  • Палатка в сборе – 1 шт.
  • Компрессионная сумка-рюкзак – 1 шт.
  • Шнуры-растяжки – 4 шт.
  • Паспорт – 1 шт.

Дополняющие товары. (*приобретаются отдельно):


Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.


Характеристики

Тип палаткидля зимней рыбалки
Размер (Д х Ш х В), м2,10 х 2,10 х 1,80
Размер в чехле (Д х Ш х В), м0,95 х 0,22 х 0,22
Вес изделия, кг8,5
Вместимость, чел3
Время раскрытия/сборки, секунды60
Количество входов/выходов, шт2
Ветроустойчивостьвысокая
Наличие юбок (наружняя/внутренняя), см25 / 15
Внутренние карманы, штда (2 х 2 шт. + потолочная полочка)
Светоотражающие элементыда
Количество вытяжных клапанов, шт 2
Защитная планка на молнии входада (внешняя)
Количество смотровых окон, шт2
Объём палатки, м³5,7
Артикул-117032

Материалы

Тентткань полиэстер Оксфорд 240Д ПУ3000 (135 г/м²)
Материал входамолния №10, защитная планка для молнии
Материал окошкамолния №8 с защитной планкой
Дуги каркасапруток - алюминиевый сплав В95Т1 (Ø 9 мм), трубка - дюралюминиевый сплав Д16Т (Ø14 мм), стеклокомпозитная арматура (Ø 9 мм)
Механизм (Хаб)алюминиевый сплав АК9М, система крепления - шплинт
Сумкаткань полиэстер Оксфорд 240Д ПУ2000
Шнуры-растяжкишнур полиэфирный 2,5 мм
