Инструкция по эксплуатации палаток «ЛОТОС Куб» с телескопической системой сложения. Возможные ошибки пользователей, приводящие к затруднениям при сложении телескопа.

Инструкция по эксплуатации палаток «ЛОТОС Куб» с телескопической системой сложения. Возможные ошибки пользователей, приводящие к затруднениям при сложении телескопа.

Инструкция по эксплуатации палатки в зимнее время года (для палаток, произведенных до 2016 года включительно):

  1. Палатка должна храниться в хорошо просушенном состоянии. Влажный тент палатки может стать причиной повреждения материала и образования плесени. Влага, оставшаяся внутри телескопа, может стать причиной его замерзания при последующей эксплуатации изделия на морозе.
    Телескопические дуги каркаса палатки ЛОТОС Куб

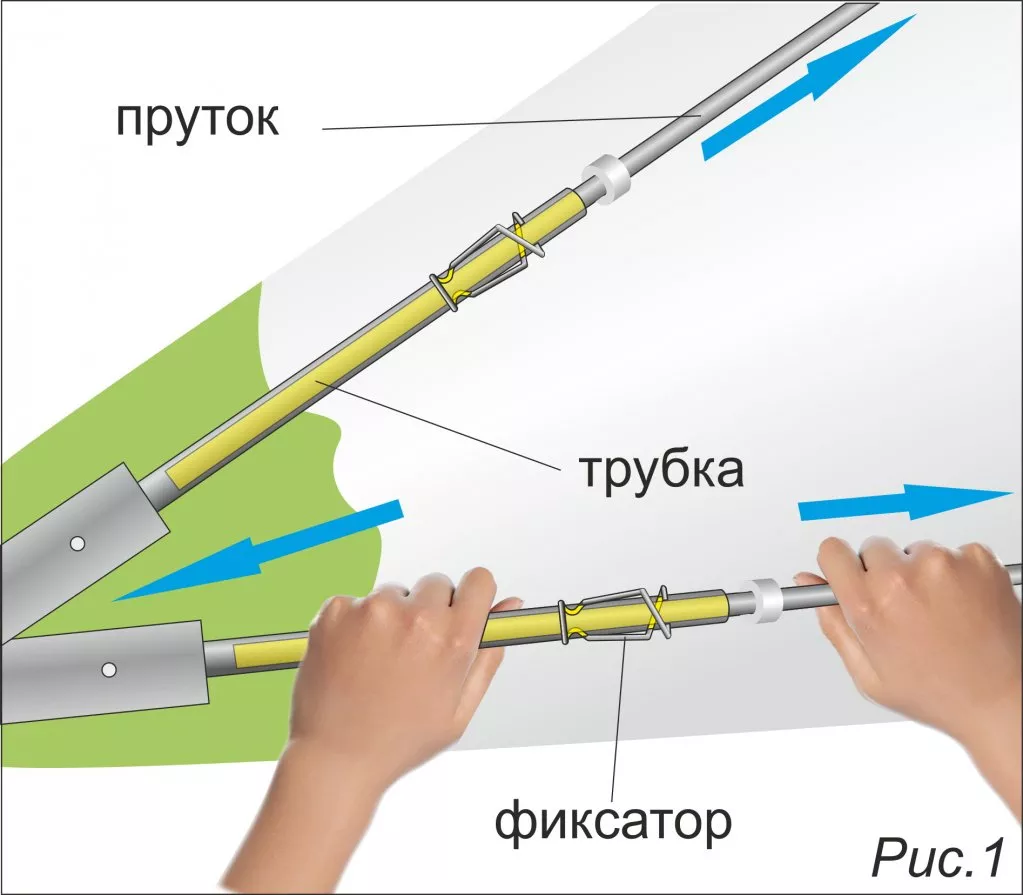

  2. Перед раскрытием палатки, необходимо раздвинуть телескопические дуги каркаса (все четыре пары смежных телескопических дуг), для этого нужно потянуть за пару смежных трубок телескопических дуг в направлении, указанном на Рис. 1. Телескопические дуги раздвинутся и зафиксируются автоматически при помощи фиксаторов установленных на трубке.
    Телескопические дуги каркаса палатки ЛОТОС Куб

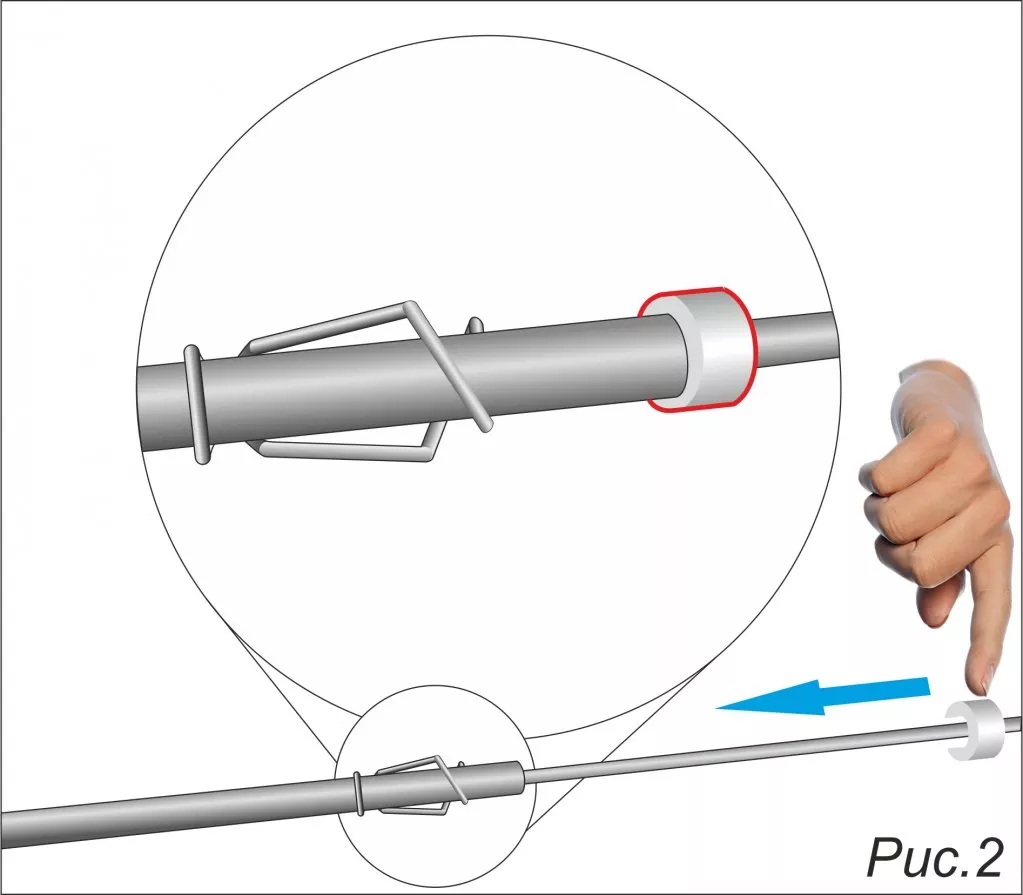

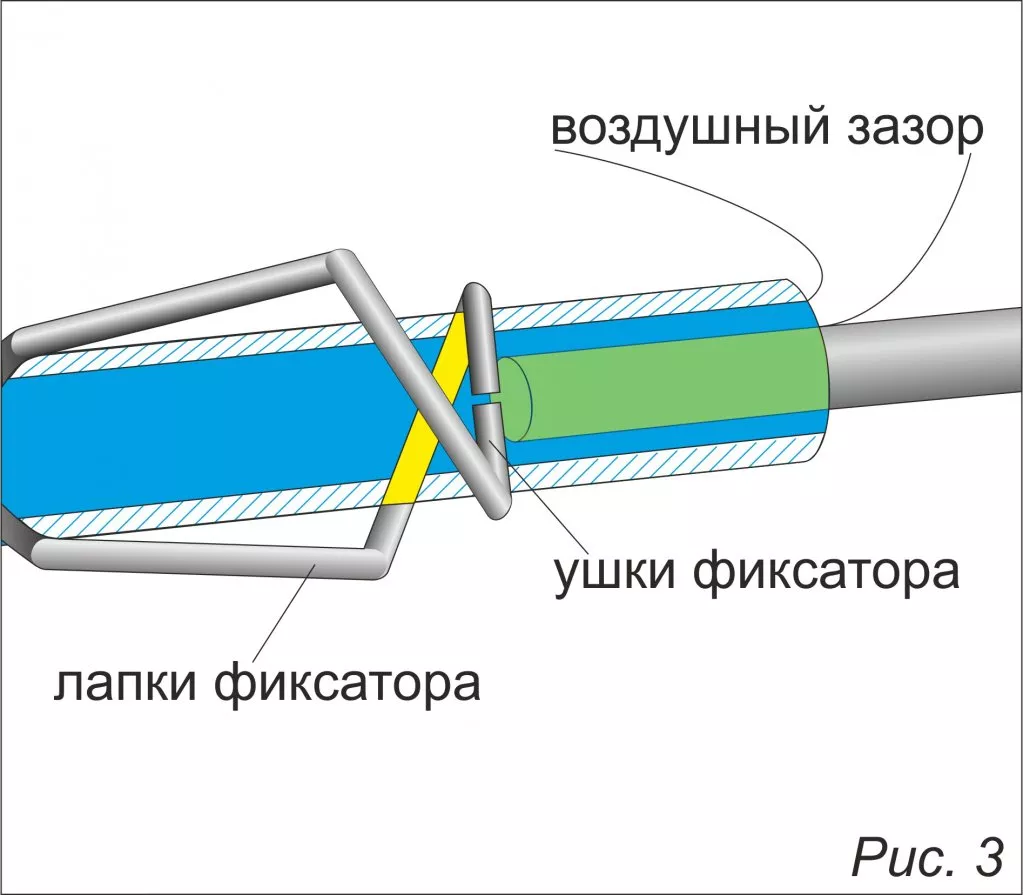

  3. Если палатка эксплуатируется в зимнее время года (на морозе), то после раскрытия каждой телескопической дуги необходимо сразу же сдвинуть силиконовое кольцо до упора с трубкой (Рис. 2). Только после этого продолжать раскрытие остальных телескопических дуг каркаса. Это необходимо, чтобы исключить попадание снега или воды внутрь трубки телескопа через воздушный зазор (Рис. 3).
    Телескопические дуги каркаса палатки ЛОТОС Куб
  4. После раскрытия всех четырех пар смежных телескопических дуг и фиксации всех силиконовых колец (на эту процедуру уходит обычно около 10-20 секунд), можно приступить к раскрытию палатки согласно инструкции, указанной в паспорте изделия.
  5. После раскрытия и установки палатки, необходимо убедиться, что все силиконовые кольца плотно прижаты к трубкам телескопов, так как при раскрытии палатки дуги изгибаются и кольца могут сдвинуться. Только после этого палатка готова к дальнейшей эксплуатации.
  6. Для сложения палатки в компактное транспортировочное положение, необходимо произвести сложение всех стенок палатки согласно инструкции, указанной в паспорте изделия и задвинуть все четыре пары смежных телескопических дуг.
    Телескопические дуги каркаса палатки ЛОТОС Куб

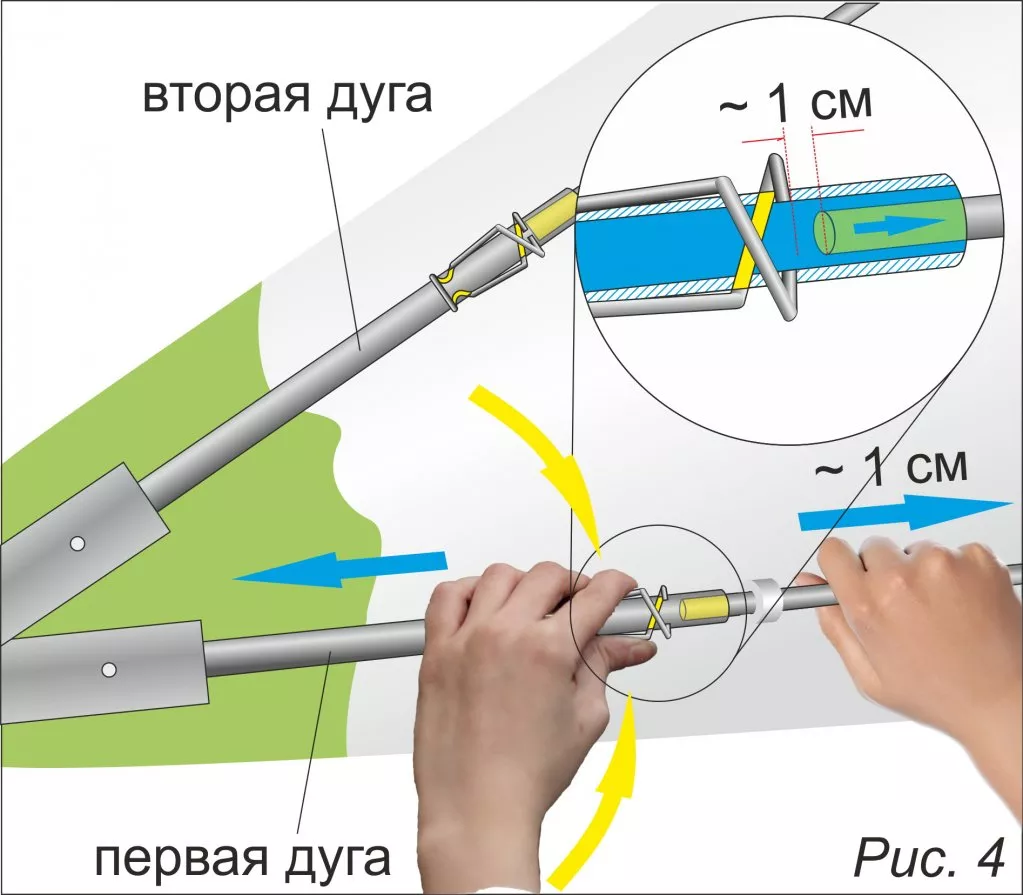

  7. Чтобы задвинуть пару смежных телескопических дуг, сначала необходимо незначительно (около 1 см) оттянуть нижнюю трубку первой из двух смежных телескопических дуг по направлению указанному на Рис. 4, тем самым освободив давление прутка на ушки фиксатора. Далее нажать на лапки фиксатора на этой трубке до их полного сжатия, внутренние ушки фиксатора при этом раздвинуться, освободив проход для прутка внутрь трубки телескопа.
    Телескопические дуги каркаса палатки ЛОТОС Куб

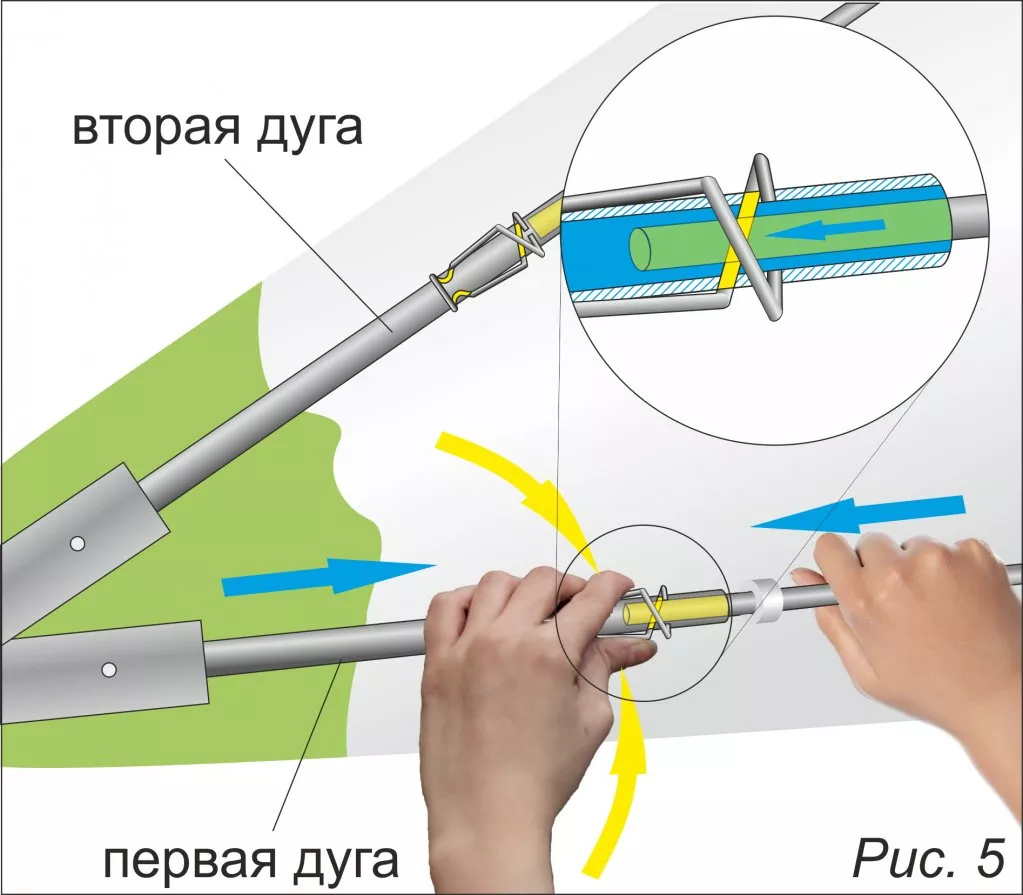

  8. После, удерживая лапки фиксатора в нажатом состоянии, задвинуть первую трубку по направлению указанному на Рис. 5 при этом пруток проскользнет внутрь трубки через зону фиксации ушками фиксатора. После, можно отпустить лапки фиксатора, ушки упрутся о стенки прутка и свободно смогут скользить по его поверхности, не препятствуя дальнейшему сложению телескопа.
    Телескопические дуги каркаса палатки ЛОТОС Куб

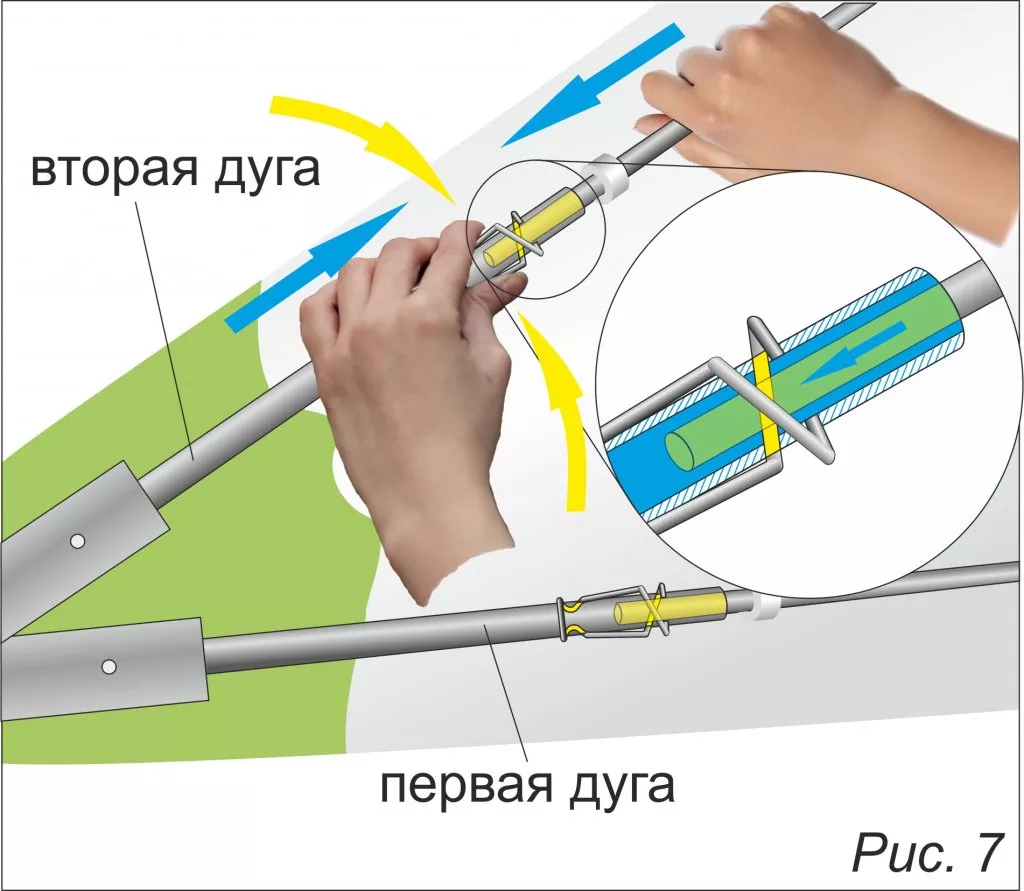

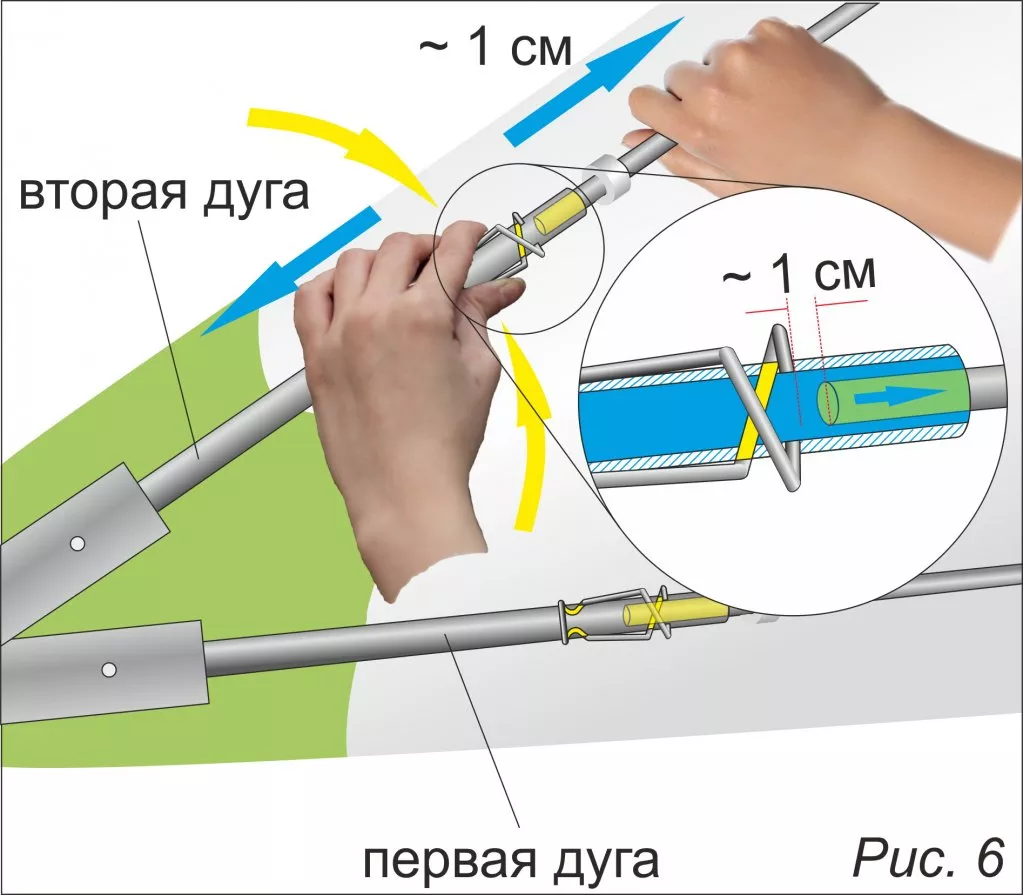

  9. Таким же методом (пункты 7 и 8) необходимо задвинуть вторую смежную телескопическую дугу, (Рис. 6 и 7).
    Телескопические дуги каркаса палатки ЛОТОС Куб

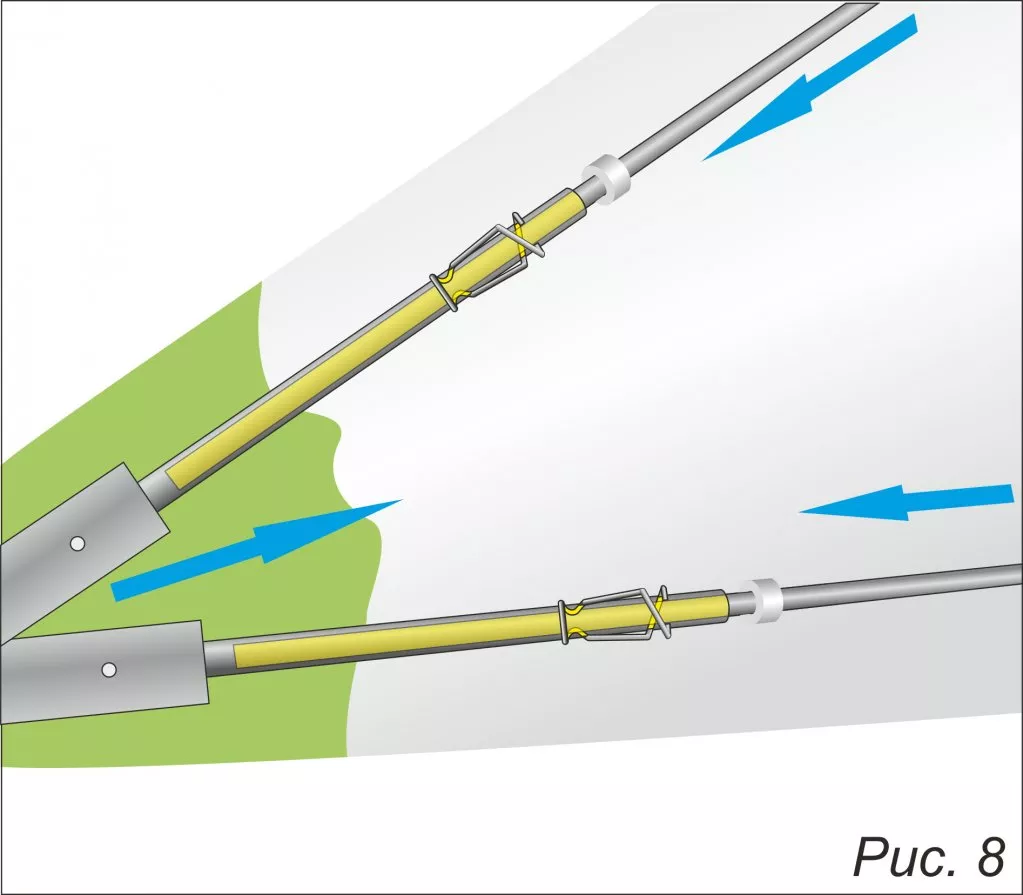

  10. После того, как прутки обеих смежных телескопических дуг проскользнут через зону фиксации ушками фиксатора, необходимо задвинуть пару смежных телескопических дуг до упора.
    Телескопические дуги каркаса палатки ЛОТОС Куб
  11. Далее, таким же методом задвинуть все оставшиеся три пары смежных телескопических дуг. На процедуру сложения всех четырех пар смежных телескопических дуг обычно требуется около 30-60 секунд.

.......................................................................................

Особенности телескопического каркаса (для палаток, произведенных до 2016 года включительно):

  1. Палатка «ЛОТОС Куб Профессионал М» оснащена компактной системой сложения, которая достигается за счет дополнительного механизма – телескопическая дуга.
  2. Телескопическая дуга – очень надежный элемент с большим запасом прочности и с возможностью эксплуатации в широком диапазоне температур (от - 60 до + 200 С).
  3. Телескопическая дуга состоит из полой трубки, в которую вставляется пруток. На трубке установлен фиксатор – пружина с подвижными ушками (нержавеющая закаленная сталь). В разложенном состоянии телескопа, пруток упирается в подвижные ушки, при этом фиксатор является очень эффективным с точки зрения надежности, так как усилие прикладывается на срез этих ушек и позволяет выдерживать высокие продольные нагрузки (свыше 100 кг), благодаря чему исключается самопроизвольное сложение телескопа – это очень важный показатель для конструкции каркаса палатки.

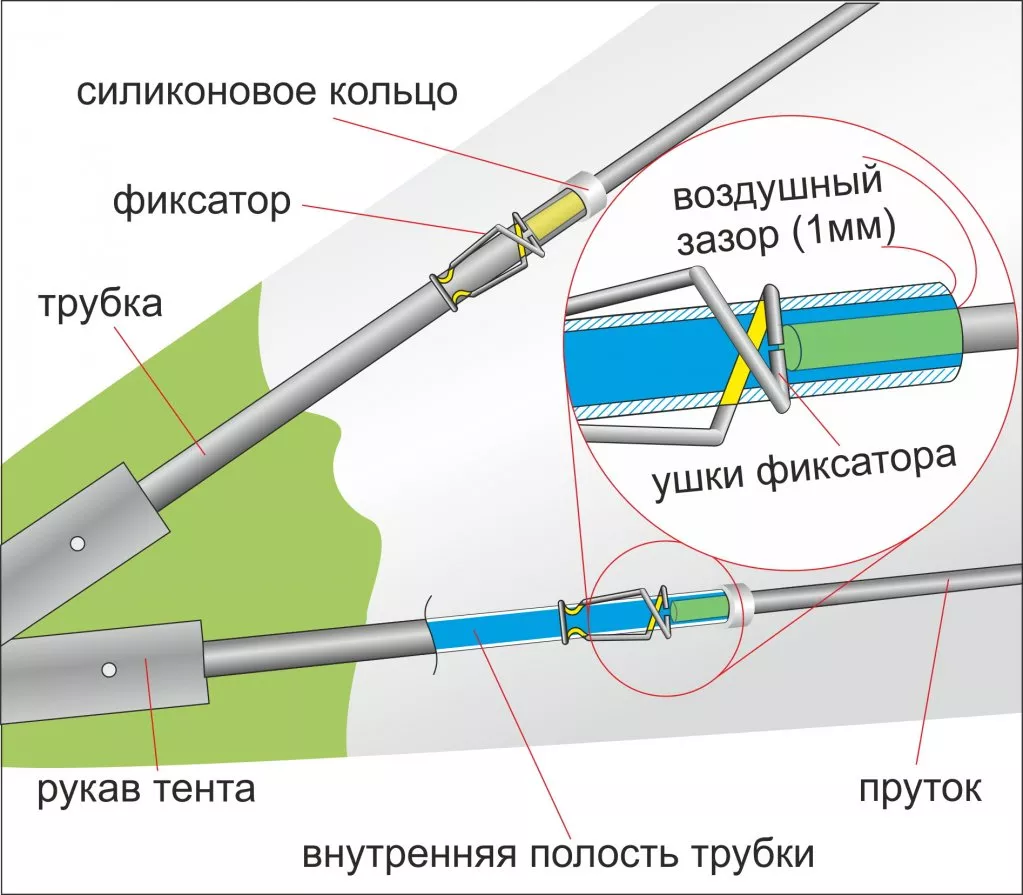

    Схема телескопических дуг каркаса для палатки Лотос Куб
  4. Трубка телескопа имеет два боковых отверстия (диаметр 2,1 мм) для установки фиксатора (ушки фиксатора имеют толщину 2,0 мм). Эти отверстия перекрыты ушками, что предотвращает попадание влаги внутрь трубки. Нижнее отверстие трубки перекрыто рукавом тента палатки. Верхнее отверстие, в которое вставляется пруток, имеет зазор (1,0 мм), благодаря которому прут свободно проскальзывает внутрь трубки при сложении. Через этот зазор, внутрь трубки может проникнуть влага, стекая сверху по прутку, а также при сложении телескопа, если прут будет мокрым или покрыт наледью.
  5. На пруте расположено эластичное силиконовое кольцо (сохраняет эластичность до минус 60 С). Если кольцо плотно задвинуто к краю трубки, то оно герметизирует зазор с трубкой и перекрывает доступ воды и влаги внутрь трубки.
  6. Для сложения телескопа, необходимо:
    - чтобы подвижные ушки фиксатора были в разомкнутом состоянии (размыкаются при нажатии на лапки фиксатора)
    - чтобы внутренняя полость трубки была свободна, и пруток легко мог задвигаться внутрь нее.
  7. Если внутренняя полость трубки будет заполнена льдом, или другим препятствием, то соответственно телескоп не сможет сложиться.

.......................................................................................

Перечень возможных ошибок пользователя, приводящих к затруднениям при сложении телескопа (для палаток, произведенных до 2016 года включительно):

  1. При раскрытии палатки, пользователь забывает сдвинуть силиконовые кольца для герметизации стыка прутка с трубкой, в результате чего влага внутри палатки (особенно при использовании отопления) оседает на дугах каркаса и стекает в зазор трубки. Трубка наполняется водой и замерзает. Внутри трубки образуется ледяная пробка, которая полностью блокирует сложение телескопа, до тех пор, пока ее не разморозить, что очень сложно сделать при низкой температуре.
  2. При раскрытии палатки, пользователь не задвигает силиконовое кольцо сразу!!! (момент, когда телескоп раздвигается). При этом раздвигая все четыре угла палатки, пользователь вращает вокруг оси палатку, лежащую на снегу и, в зависимости от влажности, температуры и состояния снега, к прутку налипает мокрый снег. Затем раскрыв палатку, пользователь сдвигает кольца, тем самым загоняя снег и воду внутрь трубки. Эта влага замерзает внутри и в дальнейшем затрудняет!!! (но не блокирует из-за малого количества) сложение телескопа. Эту проблему можно решить при правильном сложении, который описан в инструкции по эксплуатации палатки в зимнее время (нужно сначала немного раздвинуть телескоп, чтобы освободить замерзший стык прутка и ушек фиксатора и затем с небольшим усилием сложить телескоп). Небольшое обморожение внутри трубки не является препятствием для сложения, так как пруток своим острым краем срезает это обморожение.
  3. Даже при полностью правильном процессе раскрытия телескопов, у некоторых (очень осторожных) пользователей возникают проблемы при их сложении по причине наледи на внешней стороне прута. То есть при сложении телескопа, трубка упирается своими краями в ледяную корку, которая может образоваться на внешней поверхности прутка, что создает некоторое препятствие. Данное препятствие не является критичным или даже важным моментом для блокирования сложения, так как острые края трубки легко срезают любую! наледь на поверхности прутка, для этого достаточно немного сильнее надавить на трубку при сложении, только убедившись, что ушки фиксатора находятся в разомкнутом состоянии (т.е. лапки фиксатора полностью нажаты). При этом силиконовое кольцо, за счет своей эластичности, легко перескакивает через наледь на прутке и не может повредиться, так как имеет очень высокую прочность на разрыв.
  4. Еще один вариант усложняющий сложение телескопов после рыбалки – это плохо просушенная палатка. То есть в мокрой палатке, внутри телескопа изначально может находиться влага или даже вода. После установки изначально мокрой палатки на льду (с влагой внутри телескопа) вся влага замерзнет и, также будет усложнять последующее сложение. После рыбалки палатку необходимо хорошо просушивать!
