Обзор универсальной палатки ЛОТОС КубоЗонт 4-У (модель 2022)

Универсальная палатка Лотос КубоЗонт 4-У

ЛОТОС КубоЗонт 4-У – большая двухслойная универсальная палатка кубозонт с полуавтоматической системой раскрытия предусматривает возможность всесезонной эксплуатации в экстремальных погодных условиях и обеспечивает полную водонепроницаемость ее жилого пространства.

Запатентованная конструкция палатки «КубоЗонт» позволяет добиться оптимальной компактности изделия в транспортировочном состоянии, предоставить требовательному потребителю полный набор тактико-технических характеристик, необходимых для эксплуатации палатки в любых погодных условиях, и обеспечить высокие потребительские качества укрытия благодаря его «кубовидной» форме c практически вертикальными стенками и высоким потолком, которые образуют просторное помещение для отдыха с домашним комфортом.

купить палатку ЛОТОС КубоЗонт 4-У

Модели конструкции КубоЗонт представлены наглядно в видеоролике:


ОСОБЕННОСТИ МОДЕЛИ:

  • Самая компактная в мире универсальная палатка кубозонт! Размер в упакованном состоянии (Д х Ш х В): 115 х 40 х 40 см.
  • Большая экспедиционная палатка. Высота палатки 215 см при размере дна 260 х 260 см.
  • Быстро-сборная конструкция. Раскрытие силами одного человека за 3 мин.
  • Тент повышенной прочности. Внешний тент палатки пошит из износостойкой ткани с усиленной системой швов («шов в замок» в четыре сложения ткани).
  • Тент с «эффектом термоса». Два слоя тента палатки, внешний и внутренний, образуют единую функционально-совмещенную конструкцию и разделены между собой воздушной прослойкой около 5 см. Внутренний тент выполнен в виде герметичной капсулы, что в совокупности с внешним тентом гарантирует пользователю высокую теплоизоляцию, отсутствие конденсата, надежную защиту от насекомых и прочей мелкой живности.
  • Влагозащитный колпак, входящий в базовую комплектацию, дублирует все функциональные элементы верхней части палатки и образует третий тентовый слой, обеспечивая верхней части укрытия абсолютную защиту от дождя любой интенсивности и длительности.
  • Эффективная защита от ультрафиолетового излучения, обеспечивается тремя тентовыми слоями.
  • Водонепроницаемая палатка. Трехслойная конструкция тента обеспечивает высочайшую защиту жилого пространства палатки от дождя (не менее 10 000 мм вод. столба). Производитель гарантирует полную водонепроницаемость жилого пространства!
  • Круговая вентиляция. Двери и окна, расположенные вкруговую на каждой стенке палатки, а также приточные и вытяжной клапаны, гарантируют хороший воздухообмен. Все функциональные проемы оснащены москитными сетками.
  • Универсальная система установки отопительных приборов. Огнеупорная стенка, приточные и огнеупорные клапаны позволяют устанавливать приборы разных стандартов - дровяную печь, теплообменник, автономный обогреватель и пр.
  • Прочный жесткий каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки.
  • Опорные стойки (опция) для повышенной, анти-штормовой жесткости конструкции.
  • Гидроизоляционное дно (опция), выполненное в форме корыта с защитными бортиками высотой 20 см, вкладывается внутрь палатки, обеспечивая укрытию герметичность и полную водостойкость. Производитель гарантирует полную водонепроницаемость по всему периметру дна жилого пространства!
  • Утепленный пол (опция) вкладывается внутрь гидроизоляционного дна, обеспечивая укрытию высокую теплоизоляцию и защиту от продувания снизу.
  • Распашная дверь (опция) крепится в дверном проеме с внешней стороны тента.
  • Компрессионная трехслойная сумка-рюкзак.Огромная, усиленная сумка с компрессионной системой на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 40 см в диаметре. Многослойная, в своих торцевых и нижней частях, сумка обладает хорошими демпферными свойствами, защищая палатку от возможных повреждений при транспортировке.
Опции - приобретаются отдельно!

Технический видеообзор модели Лотос КубоЗонт 4-У наглядно представлен в ролике:



ЛОТОС КубоЗонт 4-У – четырехгранная полуавтоматическая палатка, в которой совмещены «кубовидная» и «зонтичная» системы раскрытия. Тент и каркас образуют единую цельную конструкцию, благодаря чему при раскрытии палатка сразу же принимает окончательную жесткую и устойчивую форму.

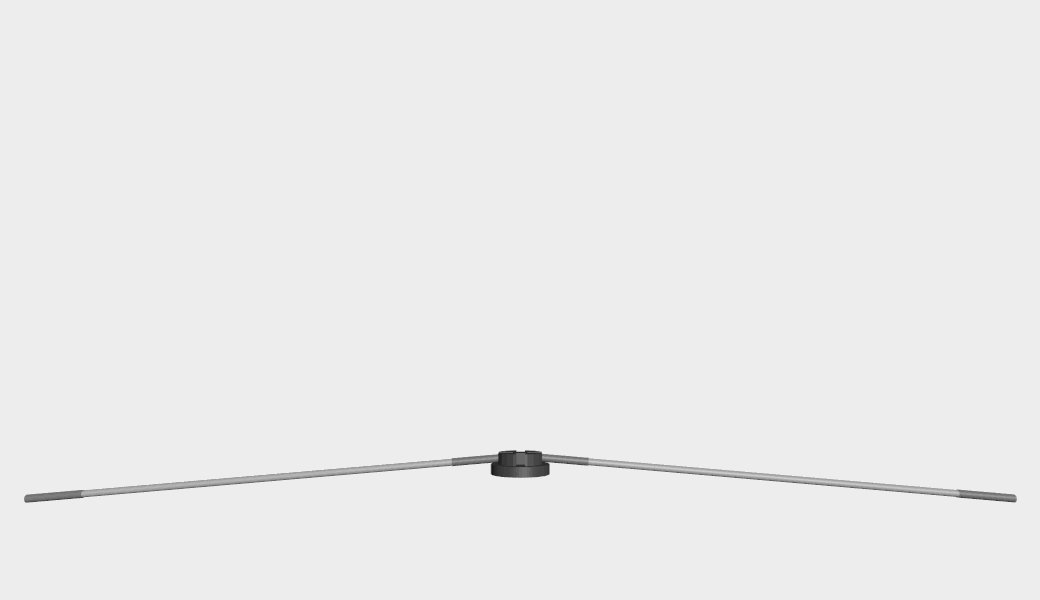

Конструкция палатки КубоЗонт 4 образована независимо раскладывающимися четырьмя боковыми и одной верхней секциями. Боковые секции, оснащенные самостоятельным каркасом с центральным несущим элементом («хабом»), раскрываются по «кубовидной» системе, образуя выпуклую наружу форму и фиксируются за счет натяжения полотна тента.

Система Куб.gif

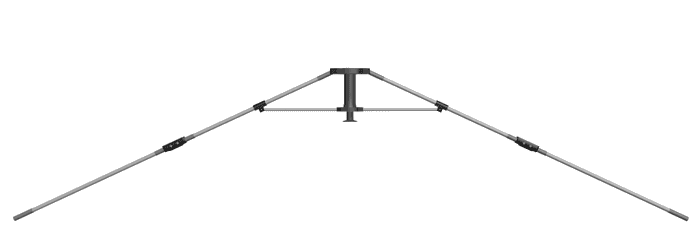

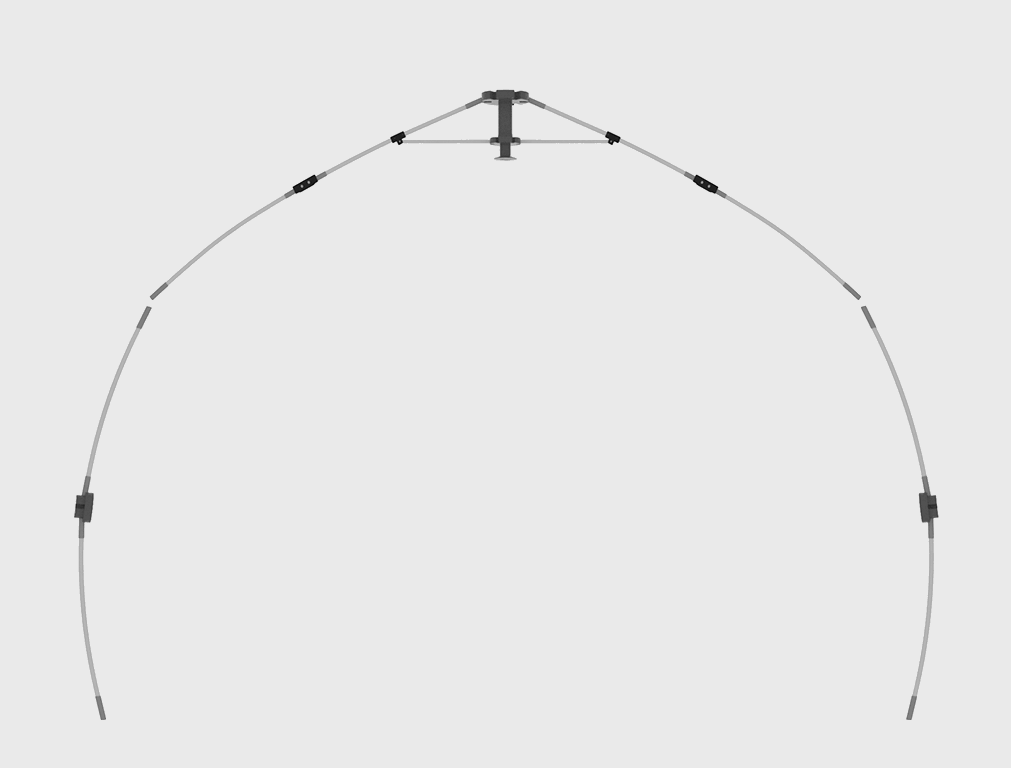

Верхняя секция также оснащена самостоятельным каркасом, который раскрывается по «зонтичной» системе, образуя выпуклую наружу форму и фиксируется за счет совокупной конструкции «зонтичного» механизма раскрытия с опорными дугами и спицами (распорными тягами).

Систем Зонт

Боковые стенки палатки расположены под небольшим наклоном внутрь, что позволяет значительно увеличить показатели аэродинамических характеристик укрытия и ее устойчивость, а также повысить общий показатель тепло-сбережения укрытия при сохранении его полезной площади. Площадь укрытия (2,6 х 2,6 = 6,76 м2), с учетом рациональной квадратной формы, позволяет разместить в нем до четырех стандартных раскладушек, при сохранении 1,8 м2 свободного пространства. При размещении двух раскладушек сохраняется 4,5 м2 свободного пространства, в котором можно дополнительно разместить походную мебель для обеспечения полноценного домашнего комфорта.

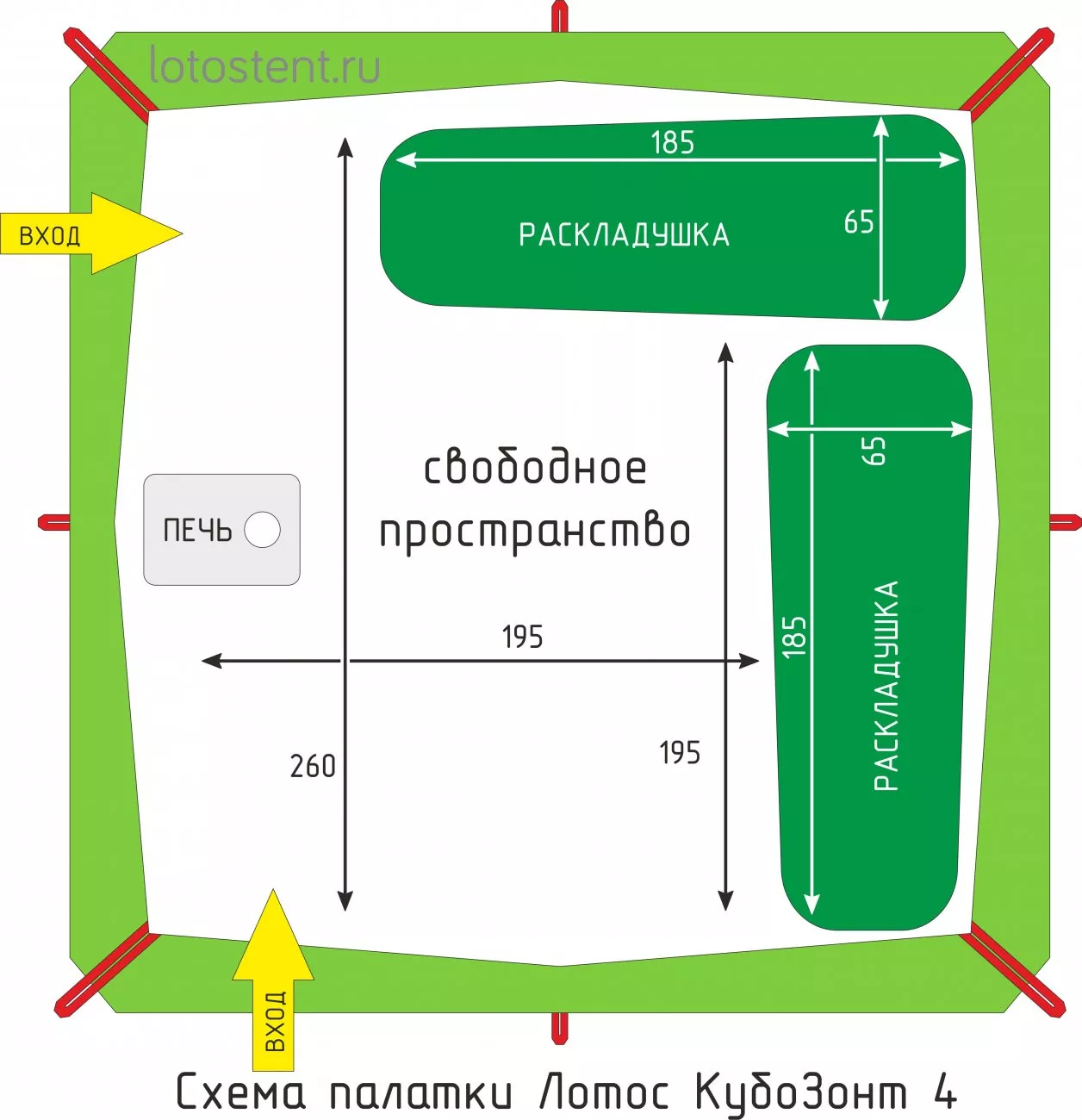

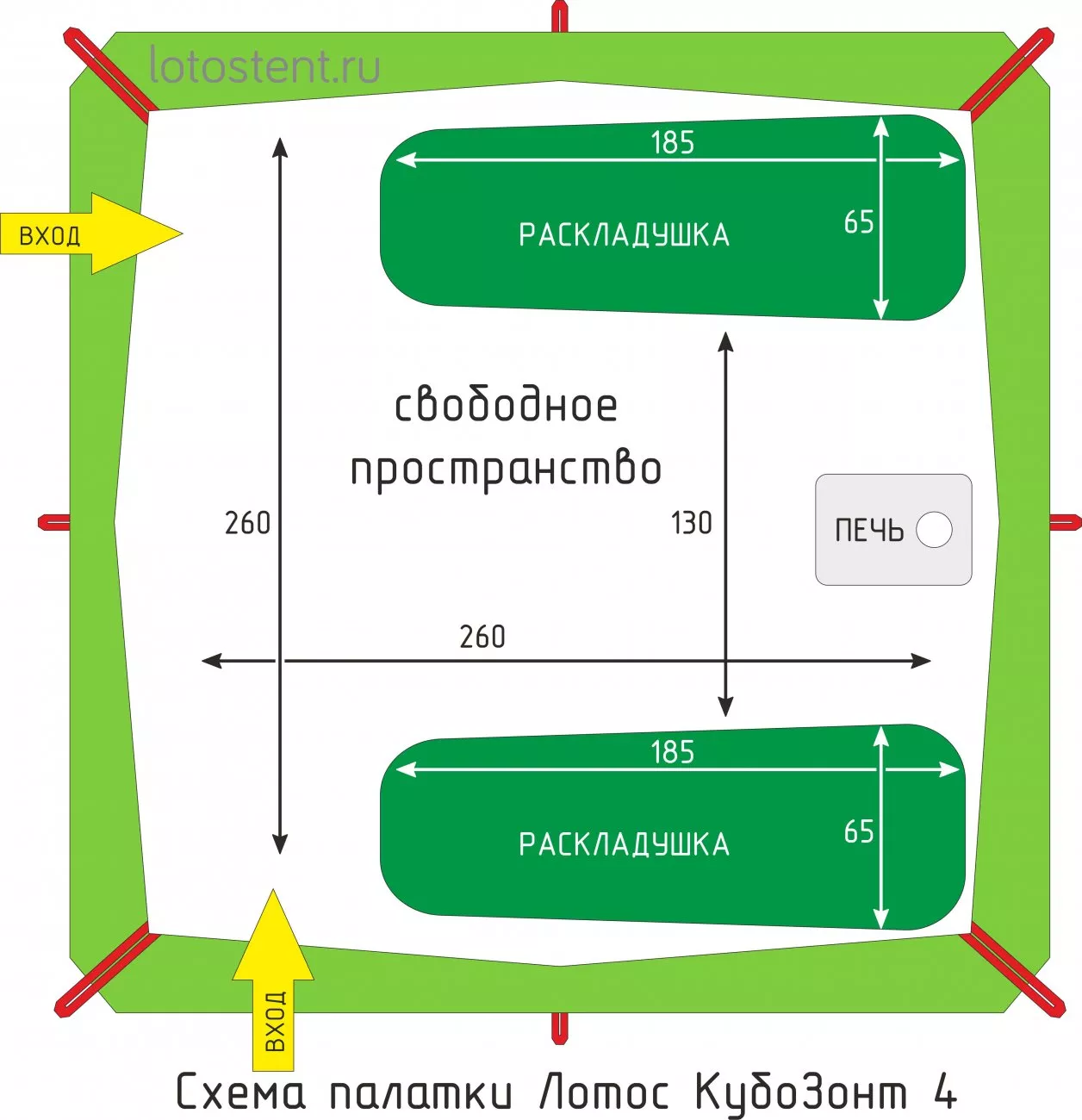

Схема КубоЗонт 4 (раскладушки)    Схема КубоЗонт 4 (раскладушки)

Компактная система складывания палатки кубозонт позволяет легко и быстро упаковать огромное укрытие в компрессионную сумку и сжать ее до размера 115 х 40 см. Указанные транспортировочные габариты универсальной палатки кубозонт допускают возможность ее перевозки в багажнике легкового автомобиля.

Уникальная система гидроизоляции дна обеспечивает жилому пространству палатки ЛОТОС КубоЗонт 4-Уабсолютную водонепроницаемость даже в процессе ее эксплуатации при подтоплении в луже воды.

Технология производства модели ЛОТОС КубоЗонт 4-У включает в себя сложные трудоемкие процессы, оказывающие большое влияние на себестоимость изделия. Большой объем ручного труда и сложное технологическое оснащение конструкции значительно повышают себестоимость палатки, а совокупные особенности и набор уникальных характеристик определяют высокие потребительские качества изделия, которые по достоинству оценит требовательный пользователь.

Все уникальные системы, применяемые в конструкции модели, защищены патентами:
- Система компактного сложения палатки - патенты №2597652, №194018
- Система гидроизоляции днища палатки - патенты №175368, №180094

Процесс раскрытия и складывания палатки наглядно показан в видеоролике:


Каркас ЛОТОС КубоЗонт

Отличительная особенность быстро-сборной палатки ЛОТОС КубоЗонт 4-У заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *260 *215 см ее транспортировочные габариты при упаковке в сумку составляют всего ДхШхВ: 115 *40 *40 см.

Система каркаса палатки КубоЗонт Лотос

Подробное устройство каркаса описано в статье – Каркас палатки ЛОТОС КубоЗонт

Многослойный тент КубоЗонт 4-У

Палатка ЛОТОС КубоЗонт 4-У оснащена двумя основными тентовыми слоями, разделенными между собой воздушной прослойкой (около 5 см) и дополнительным внешним тентовым слоем – колпаком, установленным на крыше.

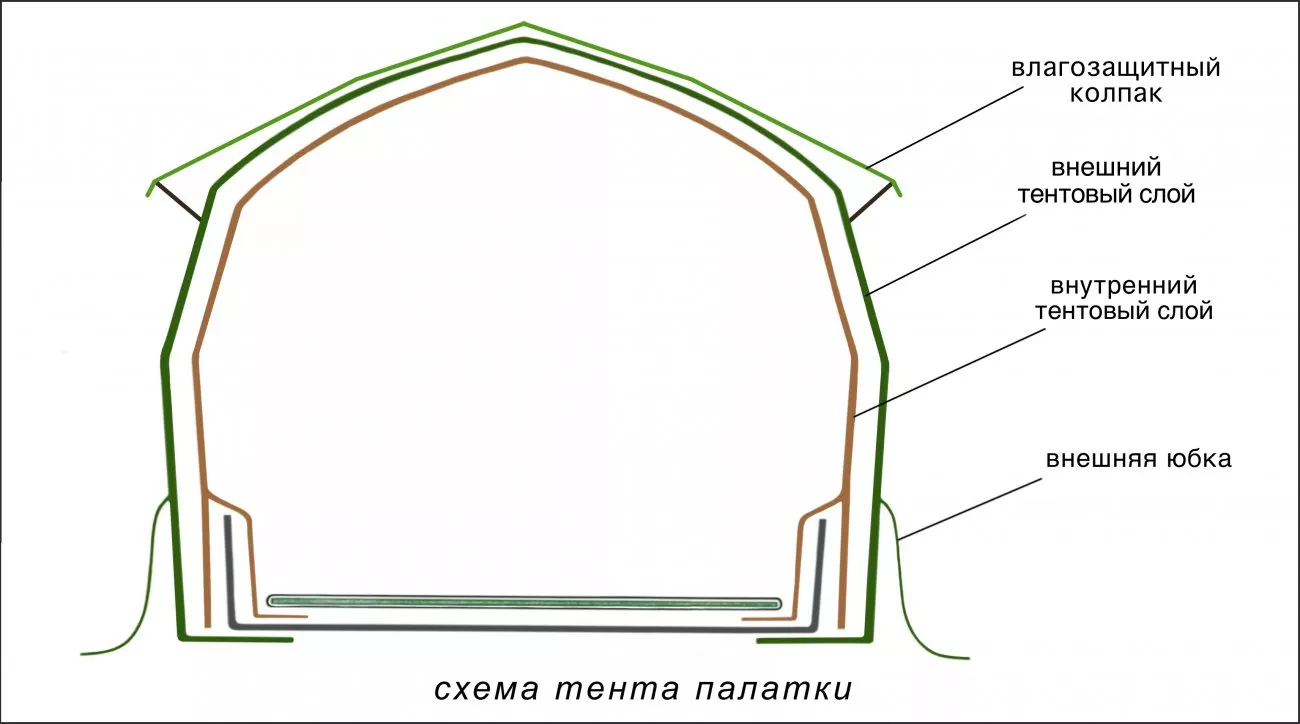

Схема тента палатки Кубозонт 4У

Внешний тентовый слой изготовлен из прочной износостойкой ткани высокой влагостойкости с применением высокотехнологичных средств герметизации швов, а также влаго- и ветрозащиты дверных, оконных и вытяжных проемов. Все дверные и оконные проемы, а также приточные и вытяжные клапаны оснащены противомоскитными сетками.

Дополнительный внешний тентовый слой (влагозащитный колпак) выполнен из прочной водостойкой ткани. Швы колпака проклеены герметизирующей лентой. Влагозащитный колпак полностью защищает верхнюю часть палатки от намокания. Дублируя вытяжной клапан в макушке палатки и все четыре окошка, колпак образует защитный козырек для окон, обеспечивает влагозащиту для огнеупорного клапана, а также формирует защитную планку для съемной распашной двери.

Внутренний тентовый слой в виде герметичной капсулы по форме палатки дублирует все дверные, оконные, вытяжные и приточные проемы внешнего тента, оснащен огнеупорной стенкой для установки отопительной печи и системой крепления гидроизоляционного дна.

Система гидро-термоизоляции дна палатки КубоЗонт 4-У

Гидроизоляционное дно (опция, приобретается отдельно) выполнено в форме корыта с защитными бортиками высотой 20 см и изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Дно вкладывается внутрь палатки, прижимая своими краями к земле внутреннюю юбку внешнего тента, и крепится своими бортиками к стенкам внутреннего тента при помощи «липучек», установленных на них, для фиксации бортиков дна в вертикальном положении. Внутренняя юбка внутреннего тента застилается внутрь гидроизоляционного дна, а внешняя юбка внутреннего тента располагается с внешней стороны бортиков дна.

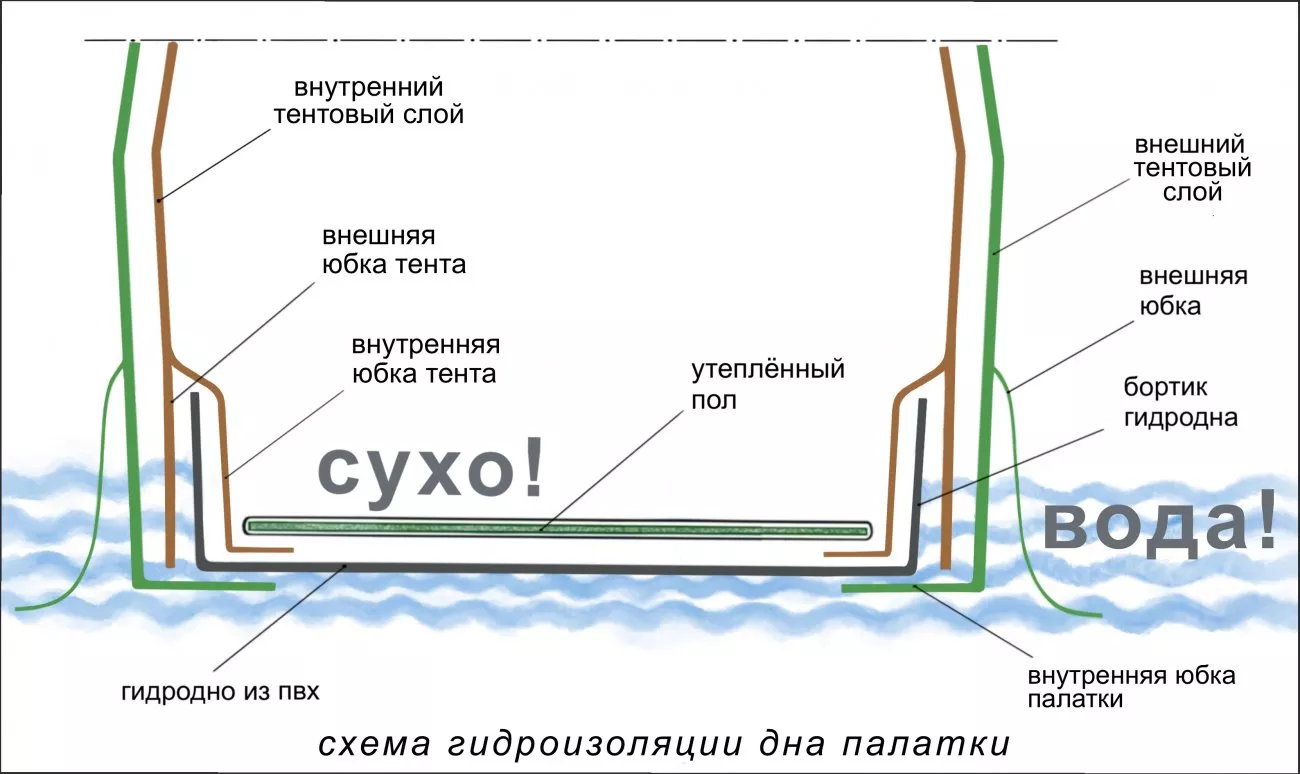

Схема гидроизоляции дна палатки КубоЗонт 4У

Утепленный пол (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна, прижимая своими краями внутреннюю юбку тента. Многослойный гидроизолированный и утепленный пол обеспечит укрытию абсолютную герметичность, хорошую теплоизоляцию, защиту от продувания снизу, позволяя сохранять комфортные жилые условия даже при установке палатки на подтопленной почве или на талом льду.

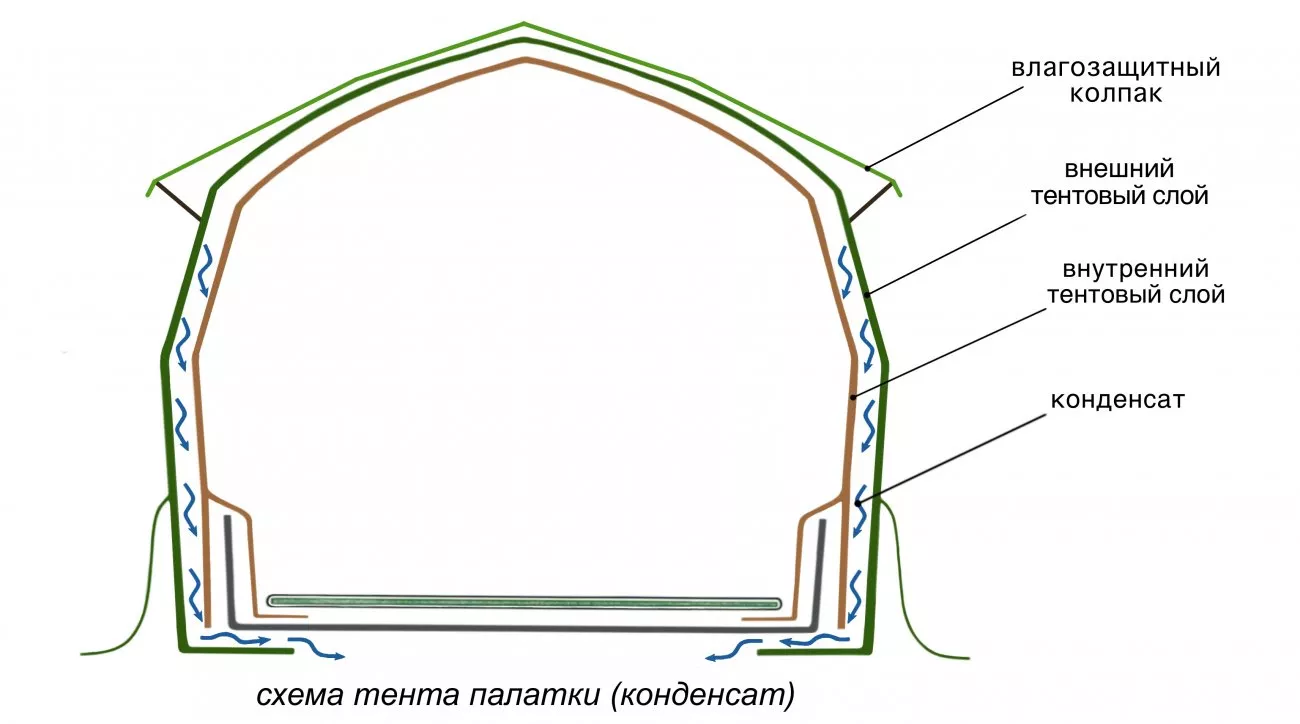

Схема тента палатки Кубозонт 4У (конденсат)

Конструкция двухслойного тента палатки, с установленным гидроизоляционным дном, обеспечивает укрытию полную водостойкость жилого пространства. Конденсат, стекающий со стенок внешнего тента, а также вся вода от возможного затопления палатки во время дождя, скапливаются в нижней части внешнего тента палатки и полностью отсекаются бортиками гидроизоляционного дна.

Распашная дверь

Один из четырех входов в палатку, в базовом исполнении, оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает не более одной минуты.

Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии, но с сохранением тепла в жилом помещении.

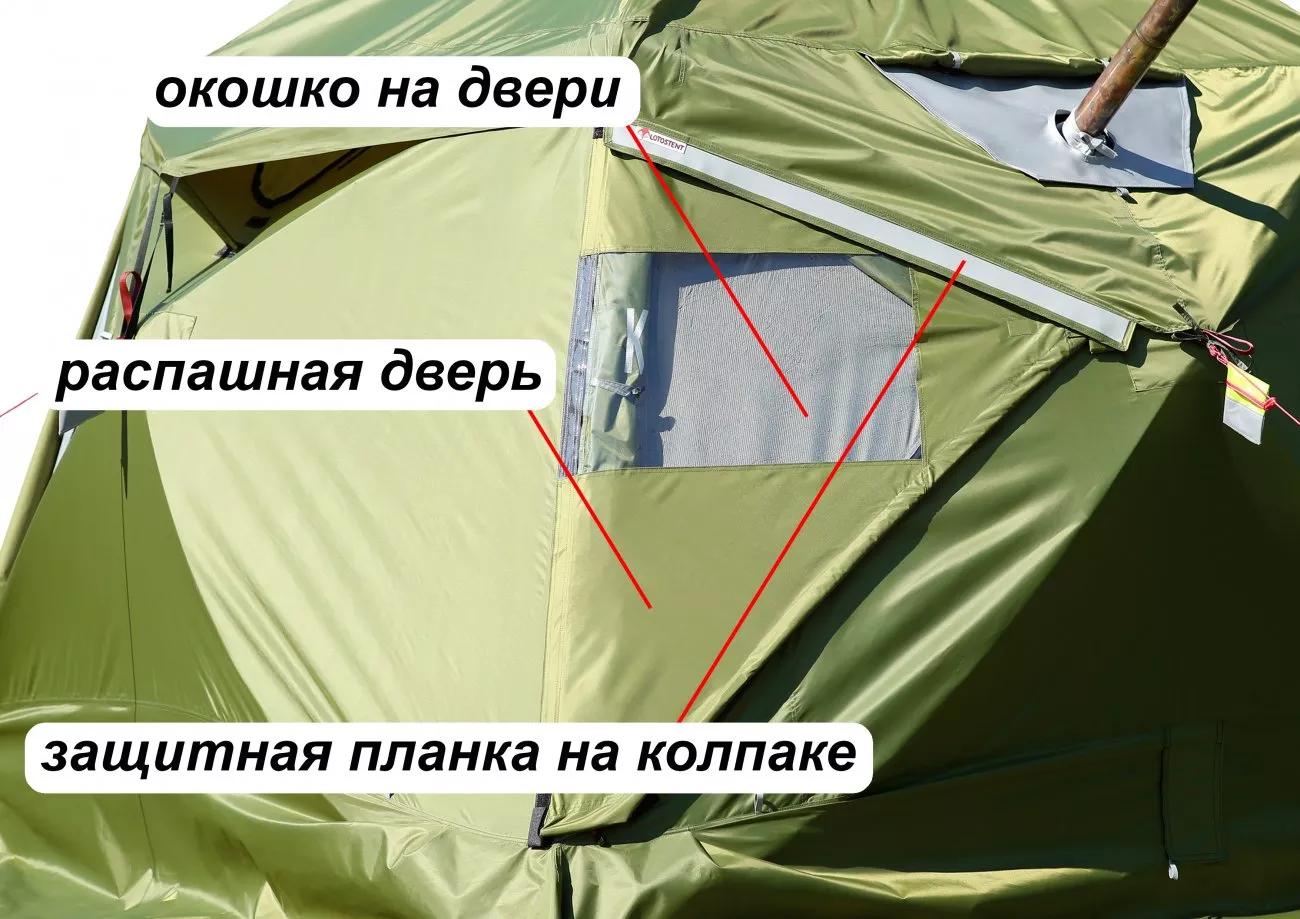

Универсальная палатка Лотос КубоЗонт 4у - Распашная дверь Универсальная палатка Лотос КубоЗонт 4у - Распашная дверь

В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка перекрывает попадание внешних осадков (дождь, снег) внутрь дверного проема палатки.
В полотно распашной двери встроена прозрачная пленка, формирующая большое смотровое окошко.

Оснащение палатки

Универсальная палатка ЛОТОС КубоЗонт 4-У имеет полный профессиональный комплект оснащения, в который входят:

  • четыре входные двери с замками №10 на прочной витой молнии;
  • внешние защитные планки на молниях дверей;
  • широкие внутренняя и внешняя ветрозащитные юбки;
  • четыре окошка на боковых стенках, одно из которых оснащено универсальной системой установки отопительных приборов (такие как: дровяная печь, теплообменник, автономный обогреватель и пр.);
  • два регулируемых приточных клапана в нижней части стенок;
  • регулируемый вытяжной клапан с защитным козырьком в макушке;
  • противомоскитные сетки во всех функциональных проемах;
  • кармашки на трех внутренних стенках;
  • внутренние крепления для одежды и аксессуаров;
  • светоотражающие элементы на стенках снаружи;
  • защитные колпачки на механизмах (хабах) каркаса;
  • защитные рукава на дугах каркаса;
  • усиленные крепления для ввертышей (колышков) и растяжек;
  • чехольчики и кармашки для шнуров-растяжек;
  • усиления дуг в местах опоры каркаса на грунте

Универсальная палатка Лотос КубоЗонт 4у  Универсальная палатка Лотос КубоЗонт 4у (двери с сетками)

Четыре двери расположены вкруговую на каждой стенке палатки. Двери оснащены прочной молнией №10 с двумя встречными замками. Молнии дверей оснащены снаружи защитными планками на липучках. Планки накрывают дверную молнию, защищая ее от продувания ветром и обмораживания. Все дверные проемы оснащены противомоскитными сетками.

Универсальная палатка Лотос КубоЗонт 4у (окошки)  Универсальная палатка Лотос КубоЗонт 4у (смотровое окошко)

Четыре окна расположены вкруговую на каждой стенке палатки, два из которых, на противоположных стенках, оснащены универсальной системой крепления дополнительных внешних элементов (опции, приобретаются отдельно): прозрачное окно, клапан под вытяжную трубу теплообменника, огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи. Одно окно из этих двух оснащено на внутреннем тенте огнеупорным клапаном и может использоваться в качестве «разделки» для установки дровяной печи или вывода трубы от теплообменника. Во все оконные проемы внешнего тента палатки встроены противомоскитные сетки.

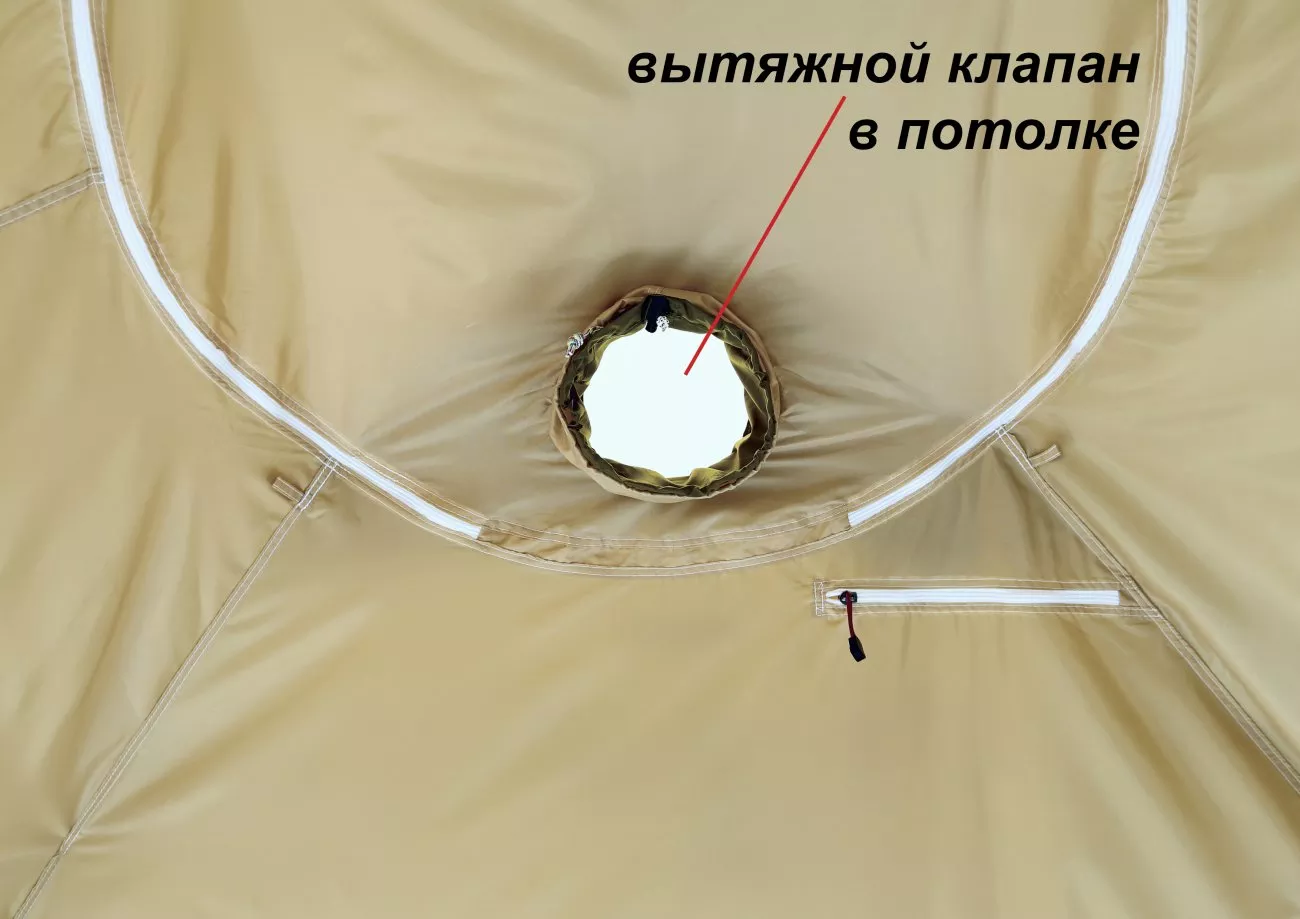

Универсальная палатка Лотос КубоЗонт 4у (вытяжной клапан)  Универсальная палатка Лотос КубоЗонт 4у (вытяжной клапан)

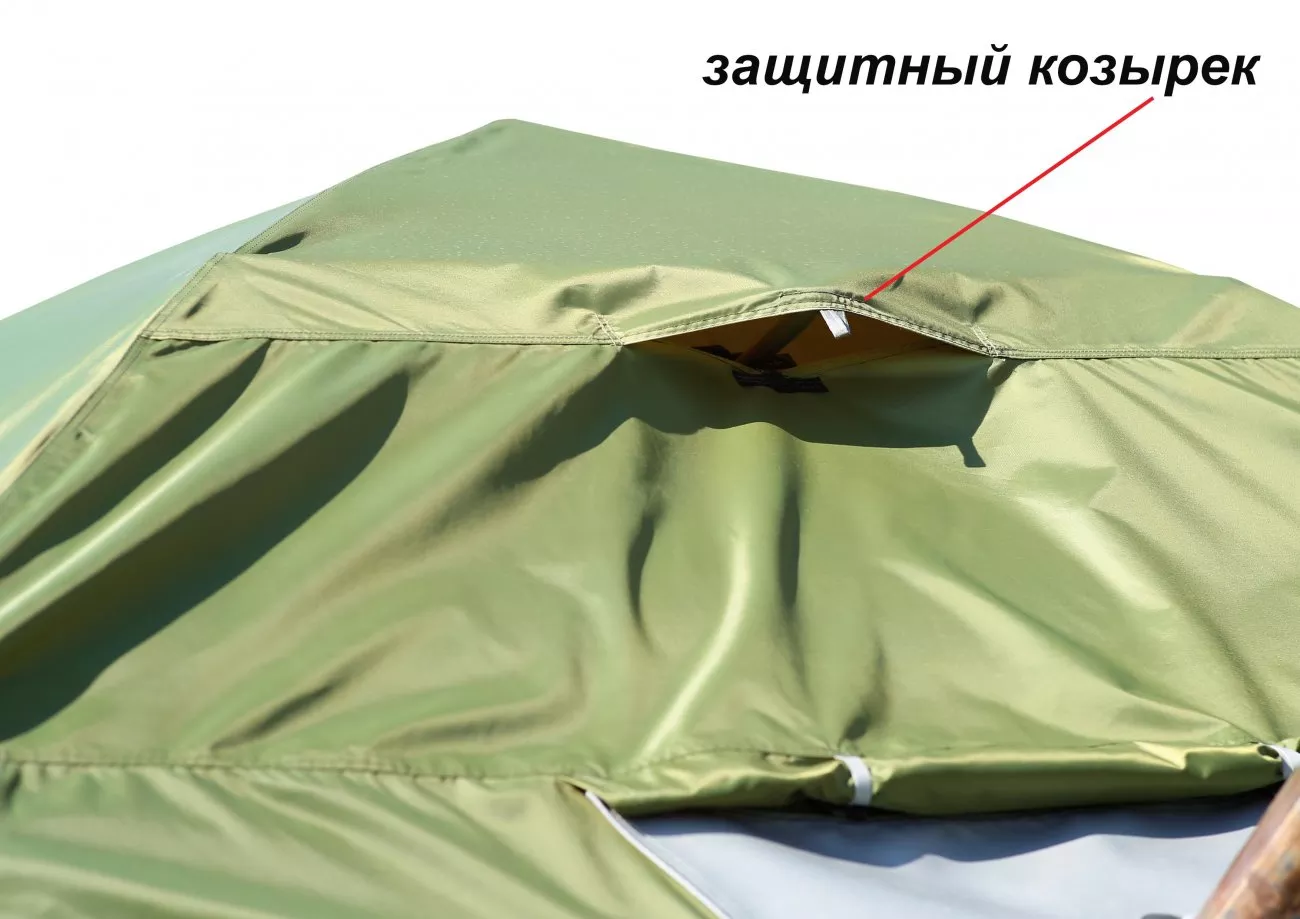

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется встроенной опорной стоечкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

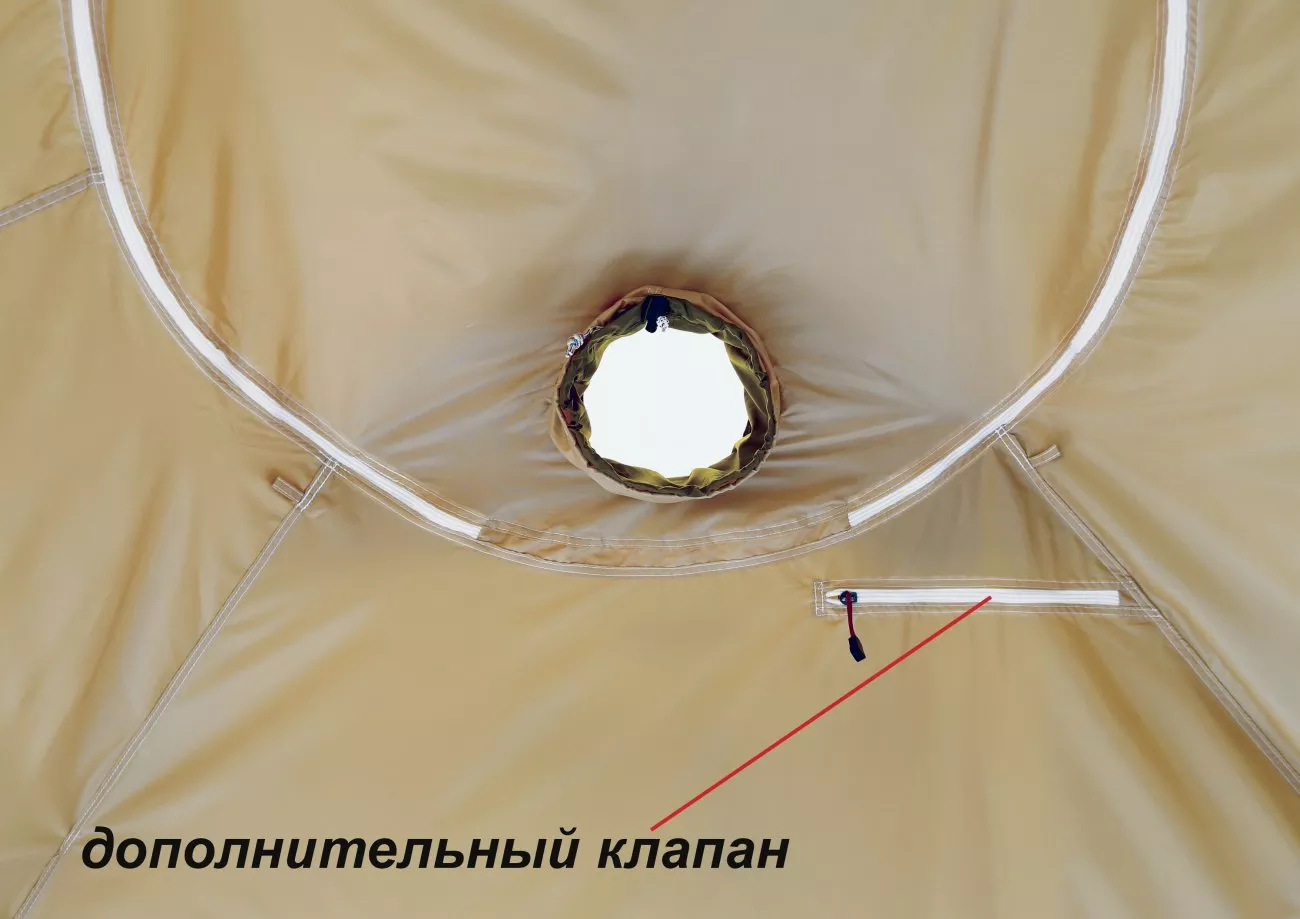

Универсальная палатка Лотос КубоЗонт 4у (дополнительный клапан)  Универсальная палатка Лотос КубоЗонт 4у (вытяжной клапан)

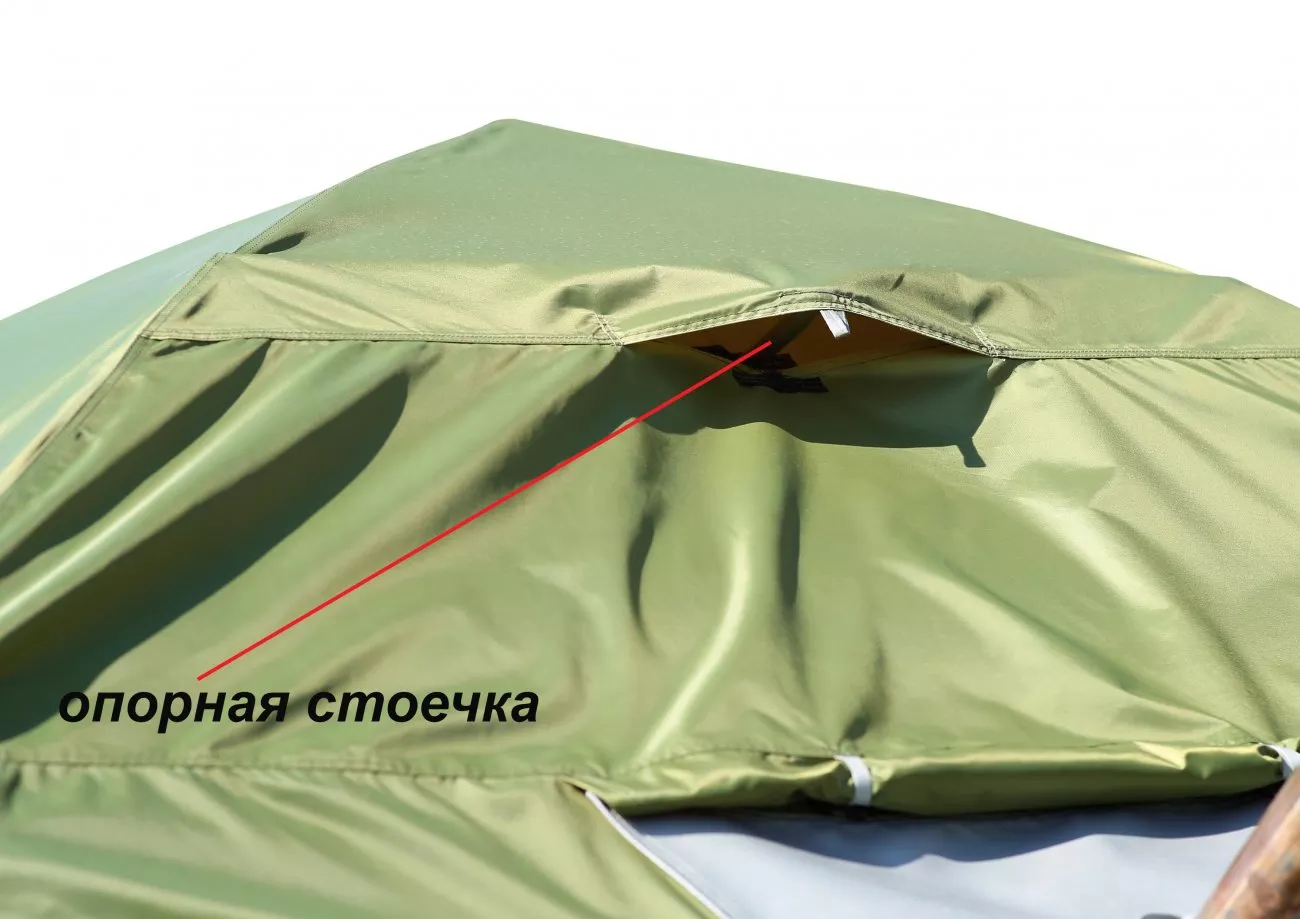

Вытяжной клапан оснащен противомоскитной сеткой, поэтому, для доступа к защитному козырьку вытяжного клапана с внутренней стороны палатки встроен дополнительный клапан, который продублирован как на внутреннем, так и на внешнем тентах. При необходимости, через эти открытые клапана можно закрывать/открывать защитный козырек, не выходя из палатки.

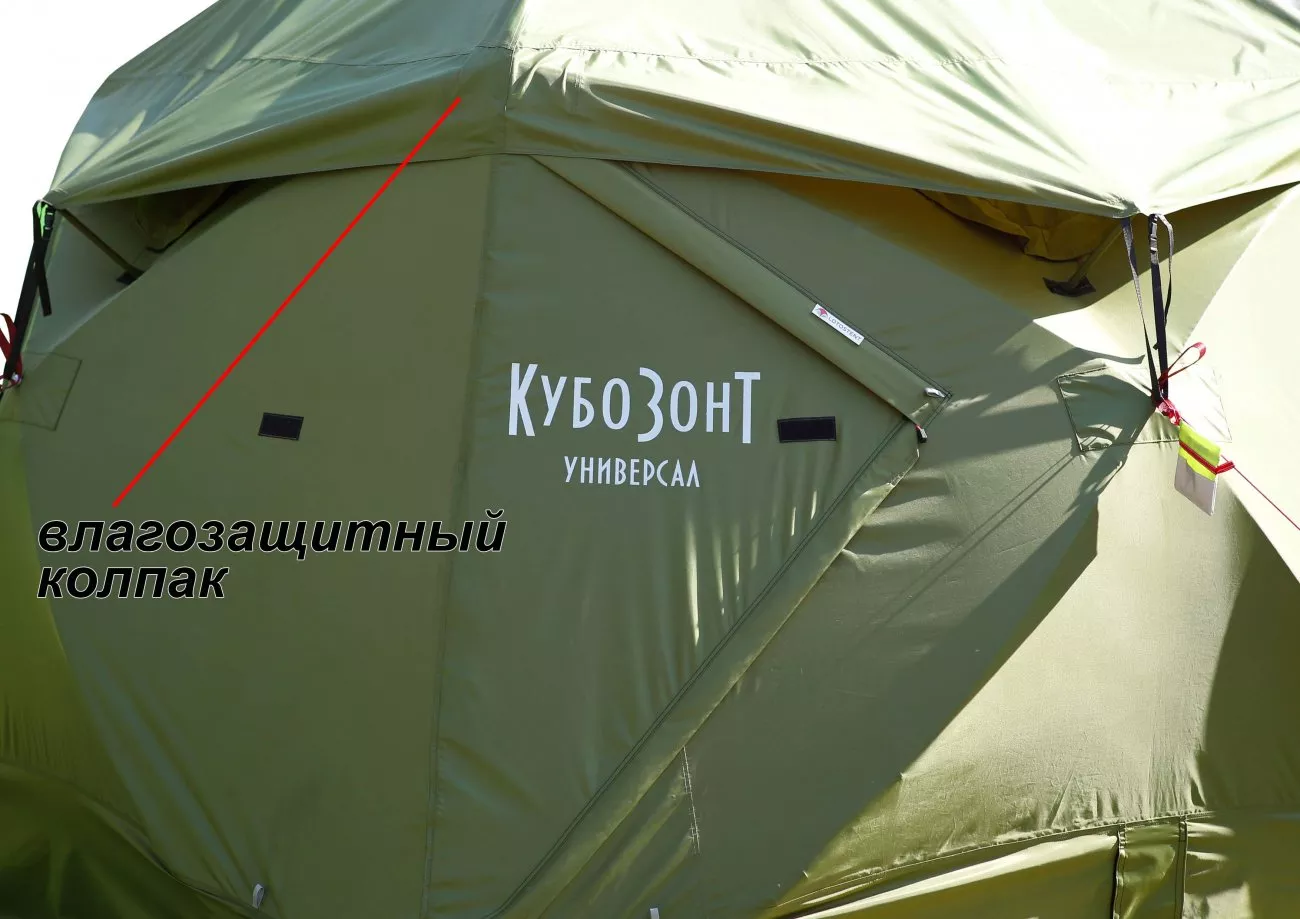

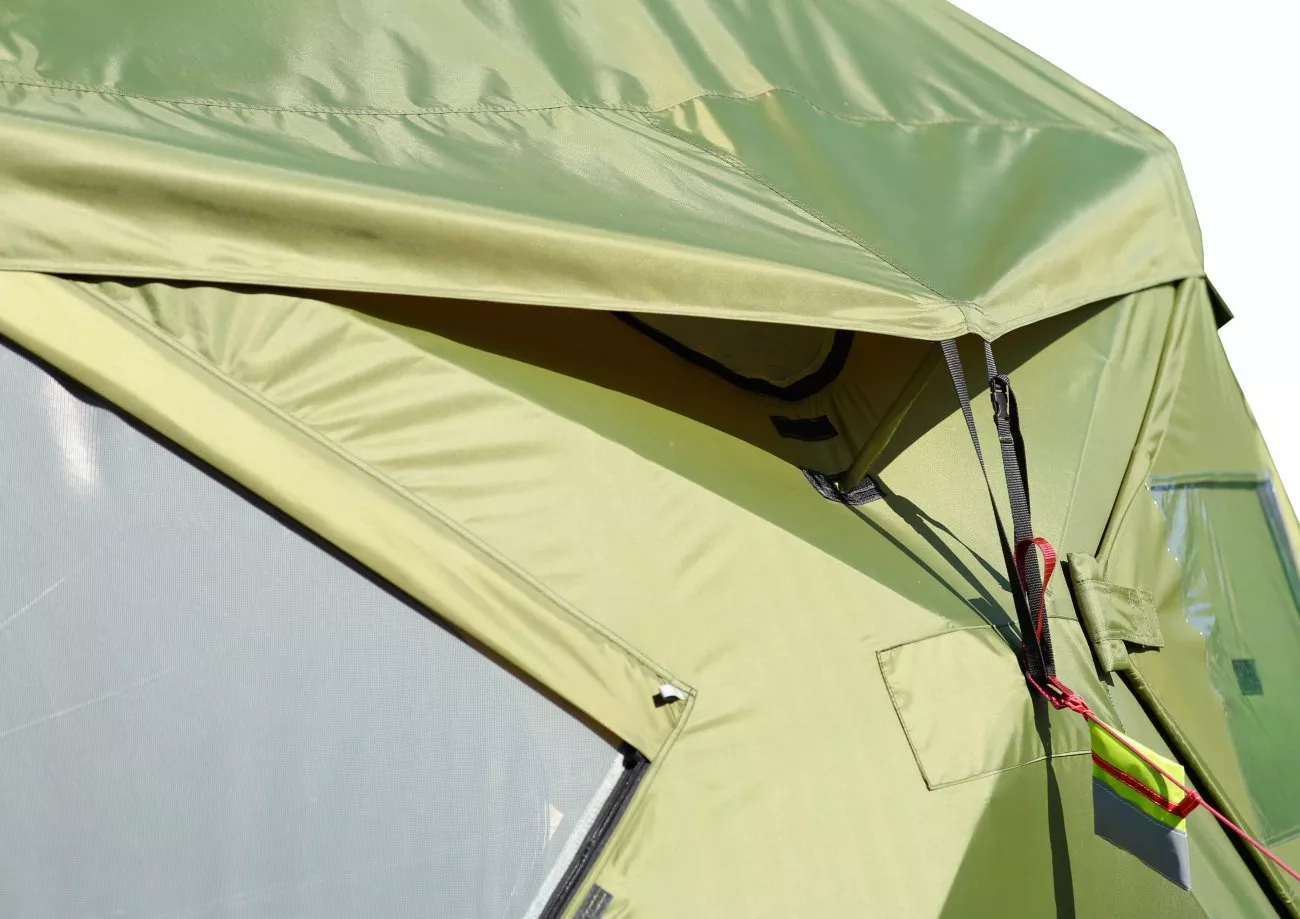

Универсальная палатка Лотос КубоЗонт 4у (влагозащитный колпак)  Универсальная палатка Лотос КубоЗонт 4у (влагозащитный колпак)

Влагозащитный колпак дублирует вытяжной клапан в макушке палатки, все четыре окошка, а также формирует защитную планку для съемной распашной двери. В дублирующих окна элементах колпака встроены опорные стоечки, с регулировкой их натяжения, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков. При этом сквозь окна поступает уличный свет и доступен внешний обзор. Опорные стоечки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки приобретает дополнительную теплоизоляцию в холодную погоду и меньше нагревается в жаркую погоду.

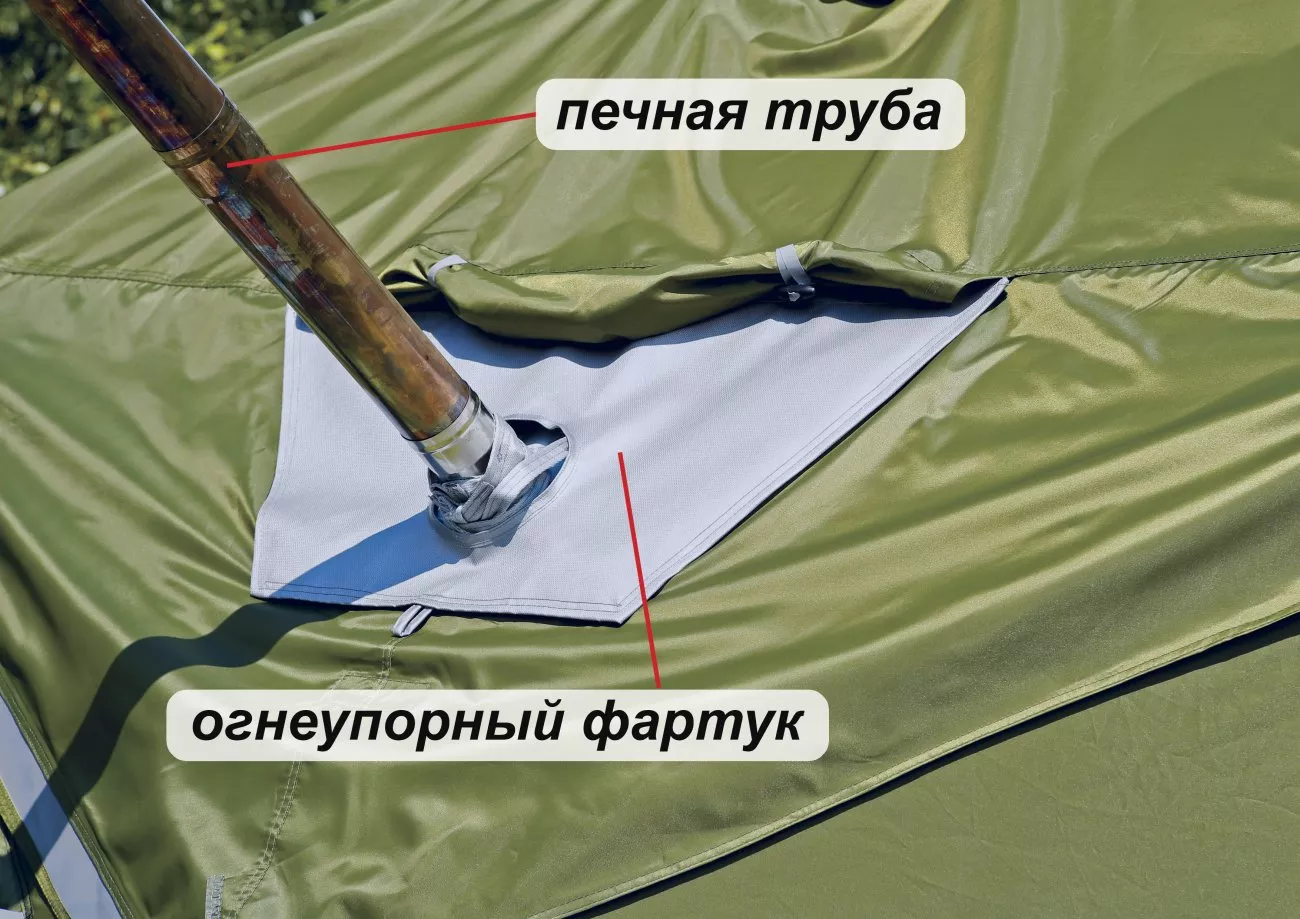

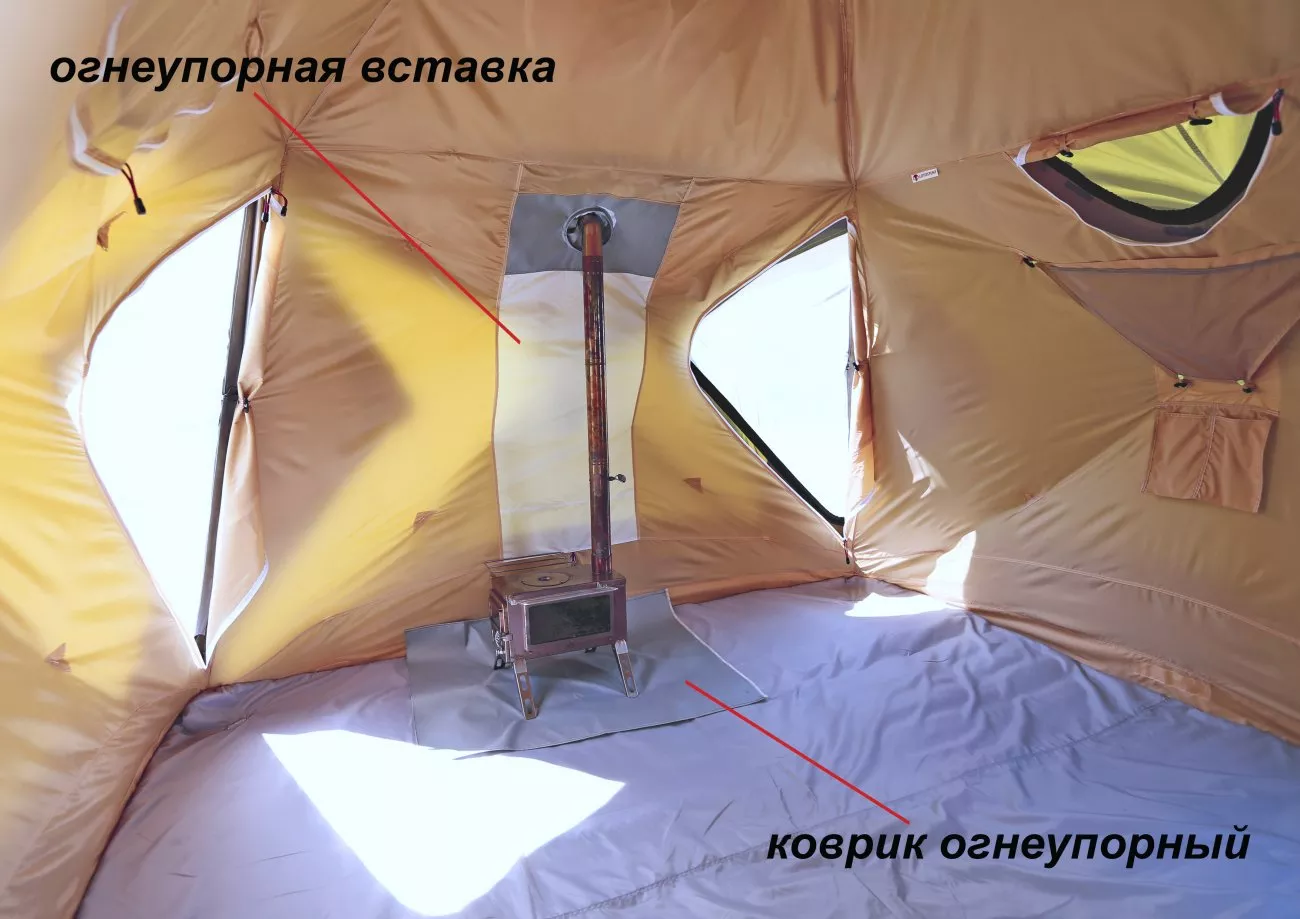

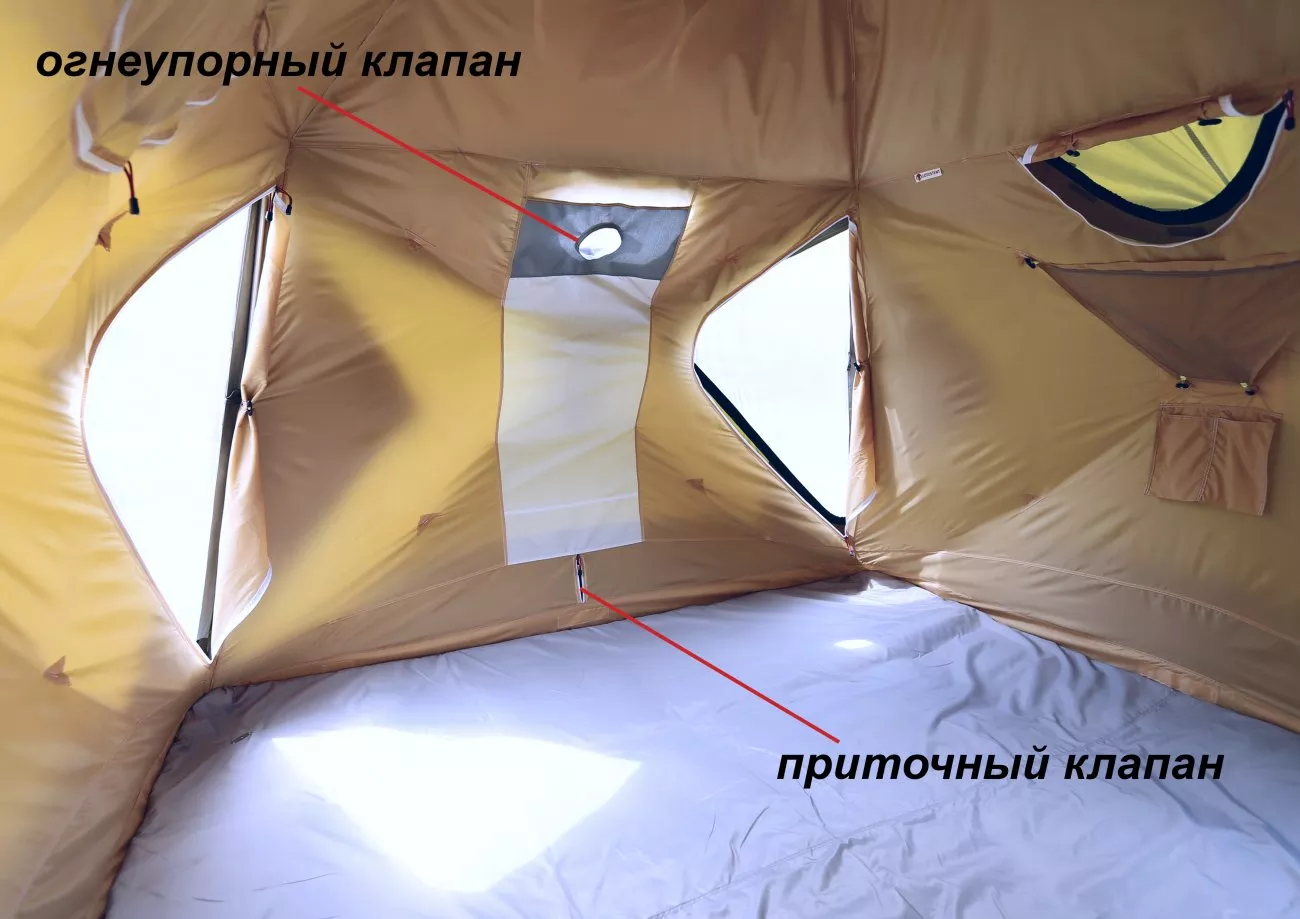

Универсальная палатка Лотос КубоЗонт 4у (огнеупорная вставка для печи)  Универсальная палатка Лотос КубоЗонт 4у (разделка для печи)

На одной из стенок внутреннего тента встроена огнеупорная вставка с клапаном для безопасной установки отопительной печи, при этом воздушный зазор между тентами исключает повреждение внешнего тента тепловым нагревом печи. Огнеупорный клапан изготовлен из прочной, эластичной кремнеземной ткани с двухсторонним полиуретановом покрытием (плотность 600 г/м2). Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Огнеупорная вставка на стенке тента выполнена из ткани «ТАФ» и рассчитана на температуру +280 °С.
При интенсивной эксплуатации отопительной печи, в том числе в режиме максимальной мощности, в зоне разделки (место фиксации трубы в огнеупорном клапане) рекомендуется установить дополнительный теплоизолятор, который входит в базовую комплектацию палатки.

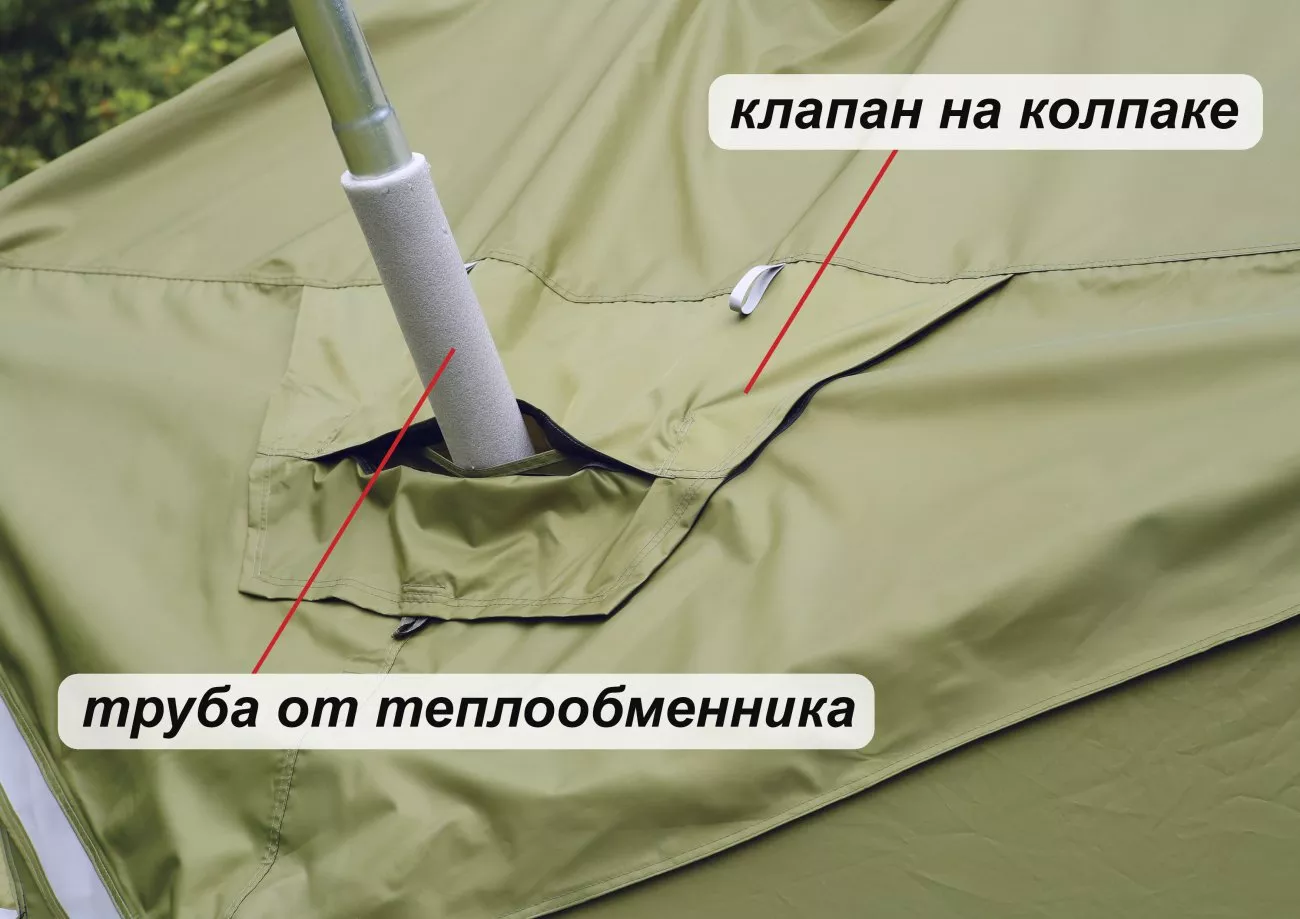

Универсальная палатка Лотос КубоЗонт 4у (разделка для теплообменника)  Универсальная палатка Лотос КубоЗонт 4у (разделка для дровяной печи)

Окошко в палатке, предназначенное для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу (влагозащита огнеупорного клапана). При эксплуатации палатки с теплообменником вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы. При эксплуатации палатки с дровяной печью вытяжная труба выводится через полностью открытый клапан на колпаке, при этом в сам проем этого клапана устанавливается специальный огнеупорный фартук, обеспечивающий защиту зоны вывода трубы от осадков (входит в базовую комплектацию палатки). Клапан на колпаке подворачивается и крепится клевантами с небольшим навесом сверху на огнеупорный фартук, что предотвращает затекание воды под фартук во время дождя.

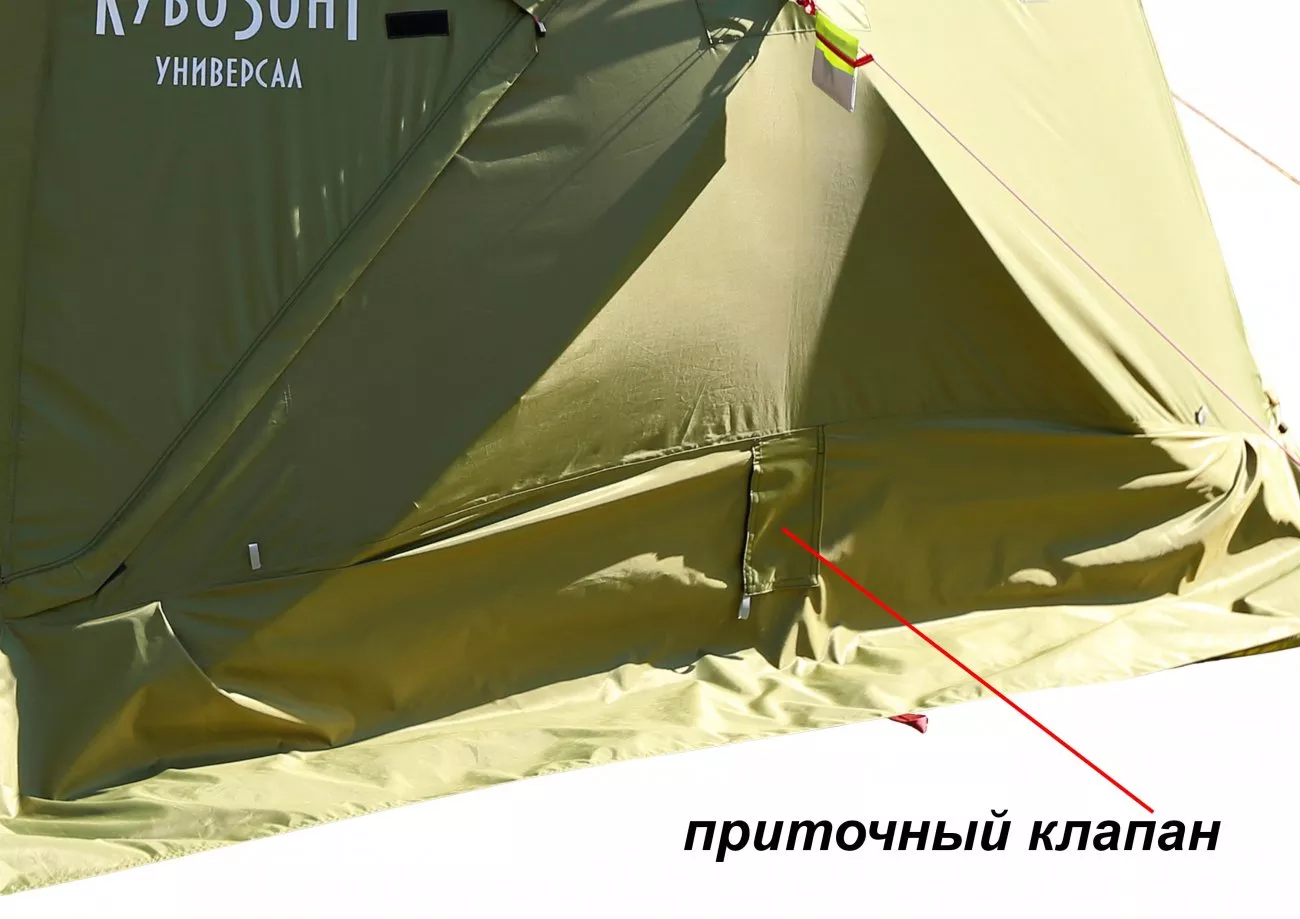

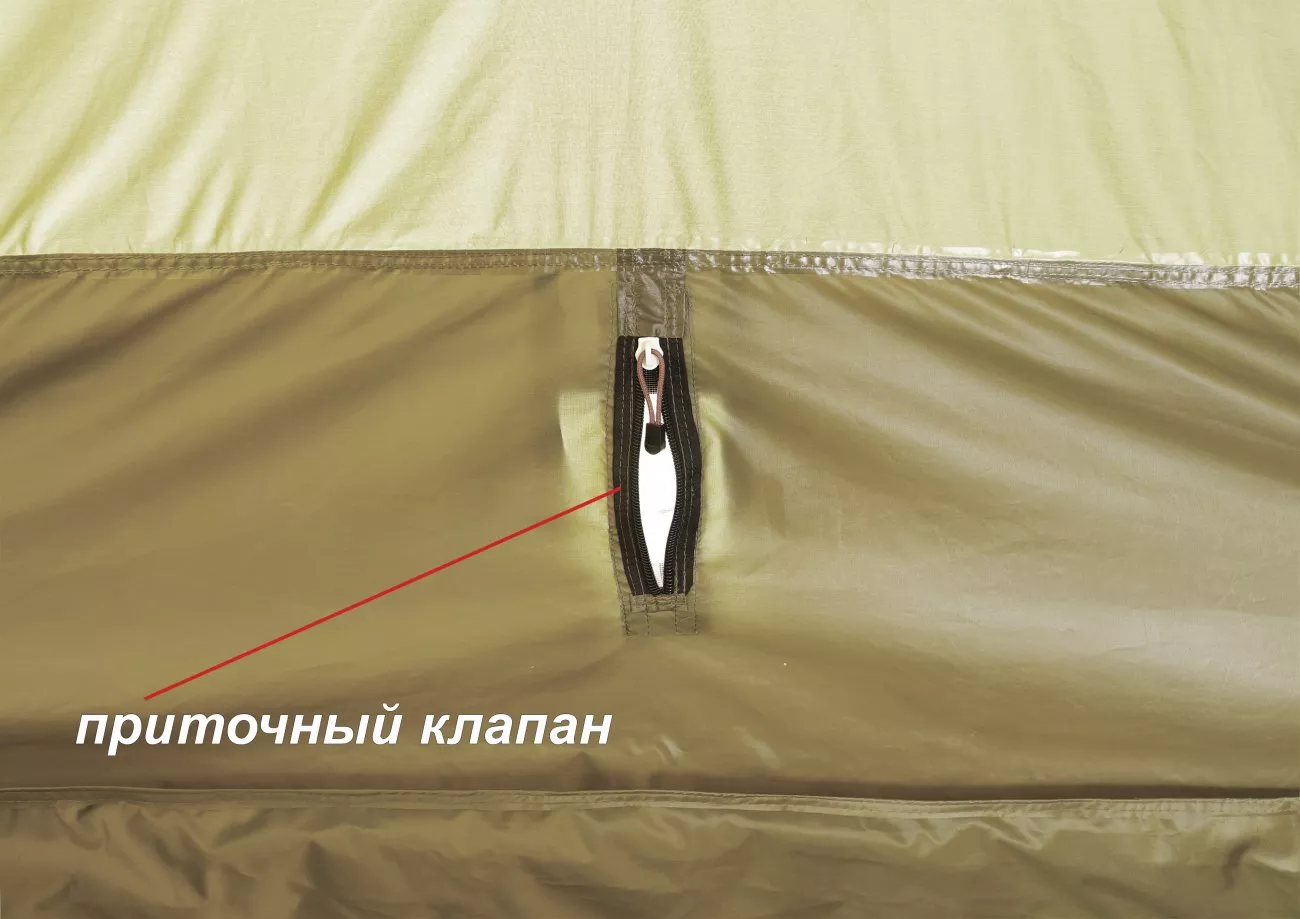

Универсальная палатка Лотос КубоЗонт 4у (приточный клапан)  Универсальная палатка Лотос КубоЗонт 4у (приточный клапан)

На двух противоположных стенках в нижней их части расположены регулируемые приточные клапаны для поступления воздуха. С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которой, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления или прочих коммуникаций.

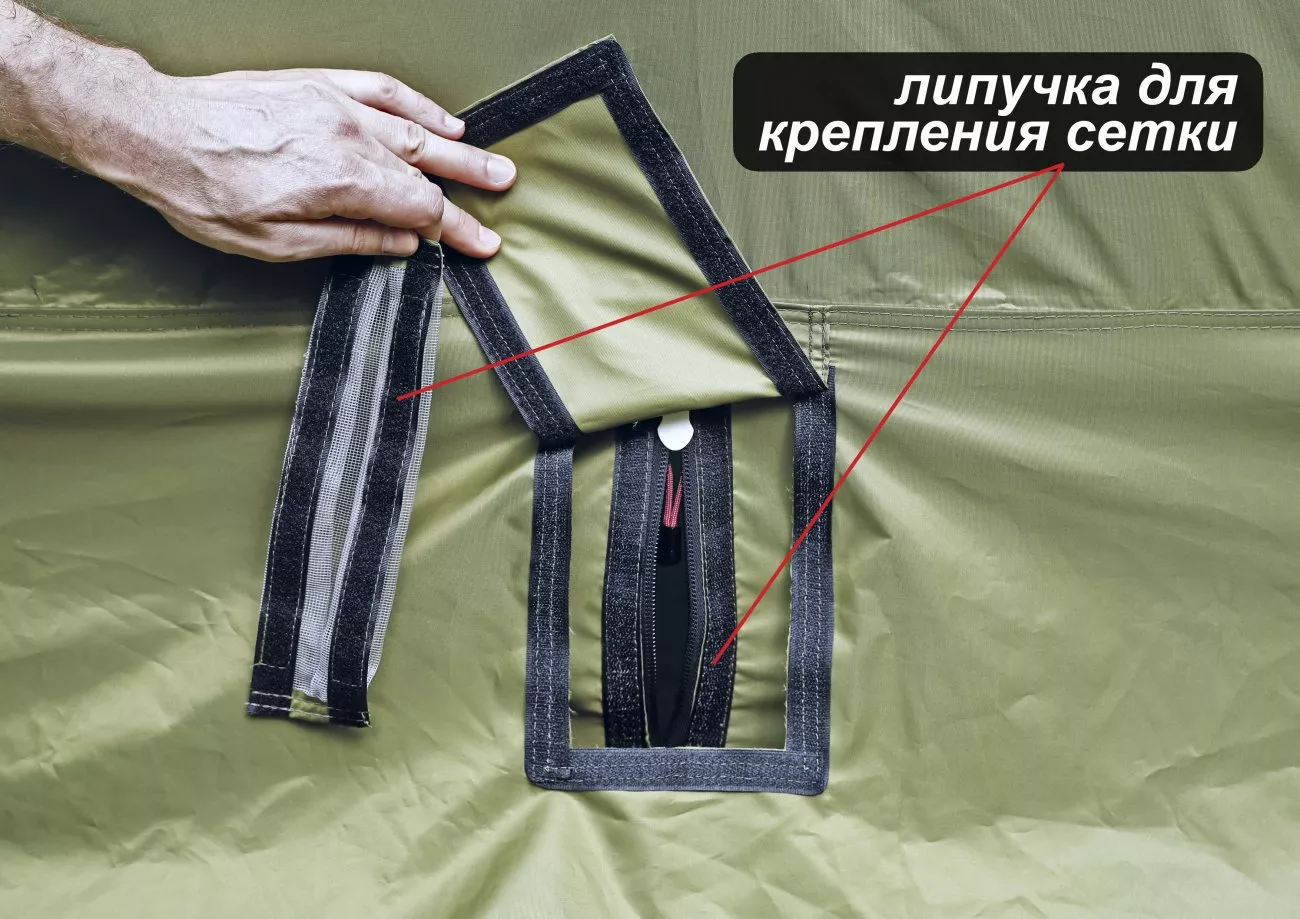

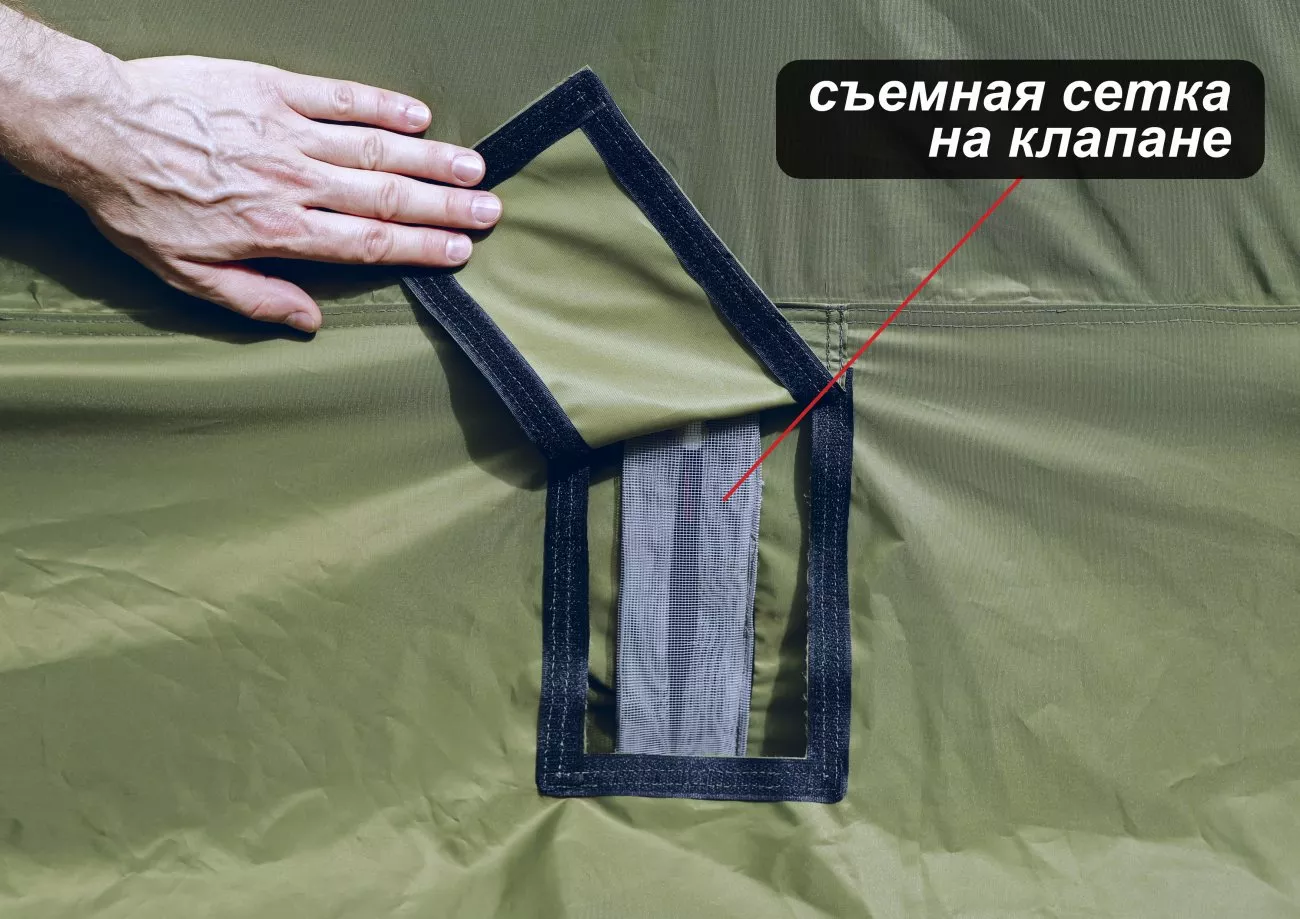

Универсальная палатка Лотос КубоЗонт 4у (приточный клапан)  Универсальная палатка Лотос КубоЗонт 4у (приточный клапан)

С внешней стороны, под юбкой, приточный клапаны защищены москитными сетками, которые фиксируются на липучке. При необходимости, например, если требуется разместить в клапане приточную трубу, москитная сетка снимается с клапана.

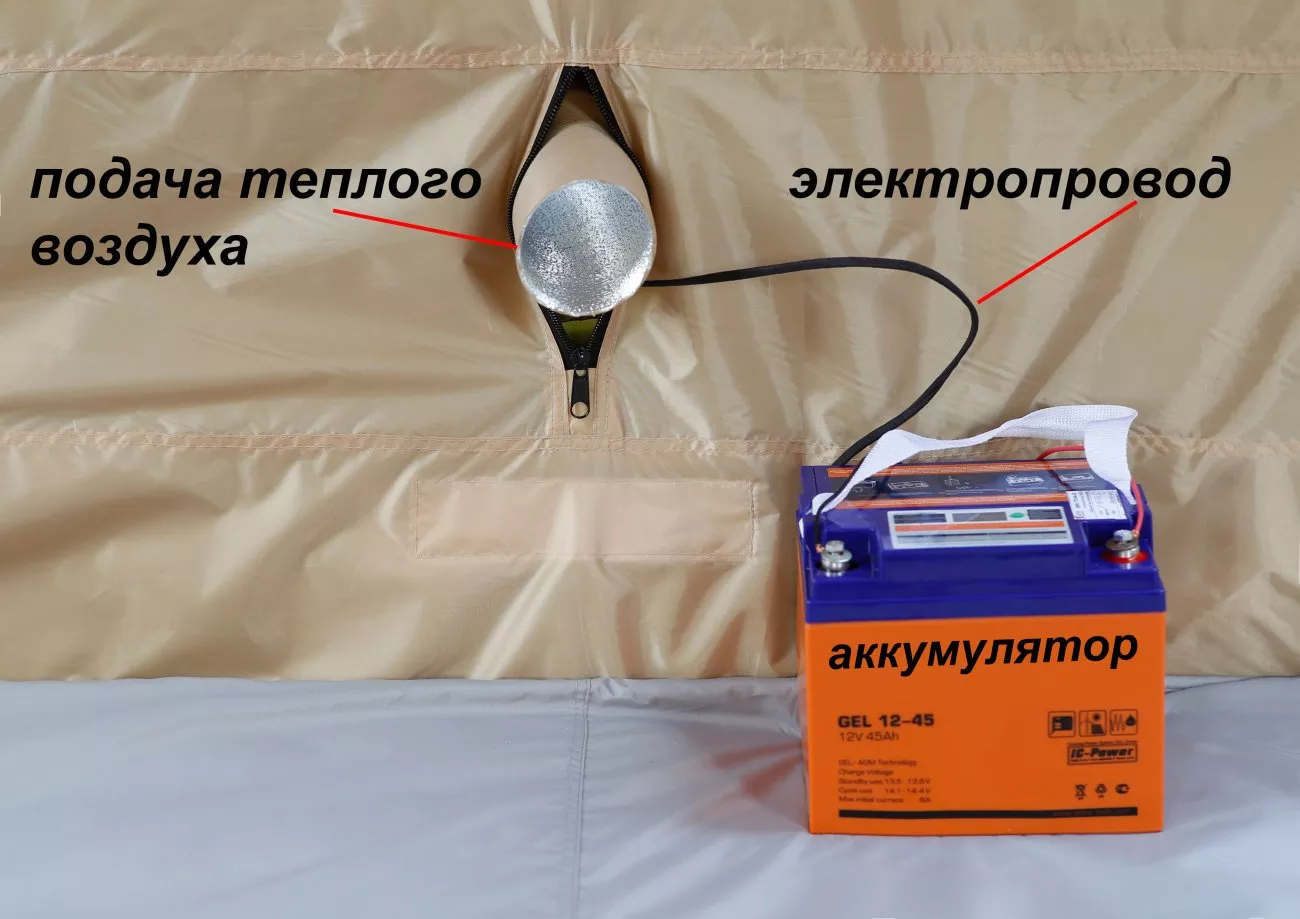

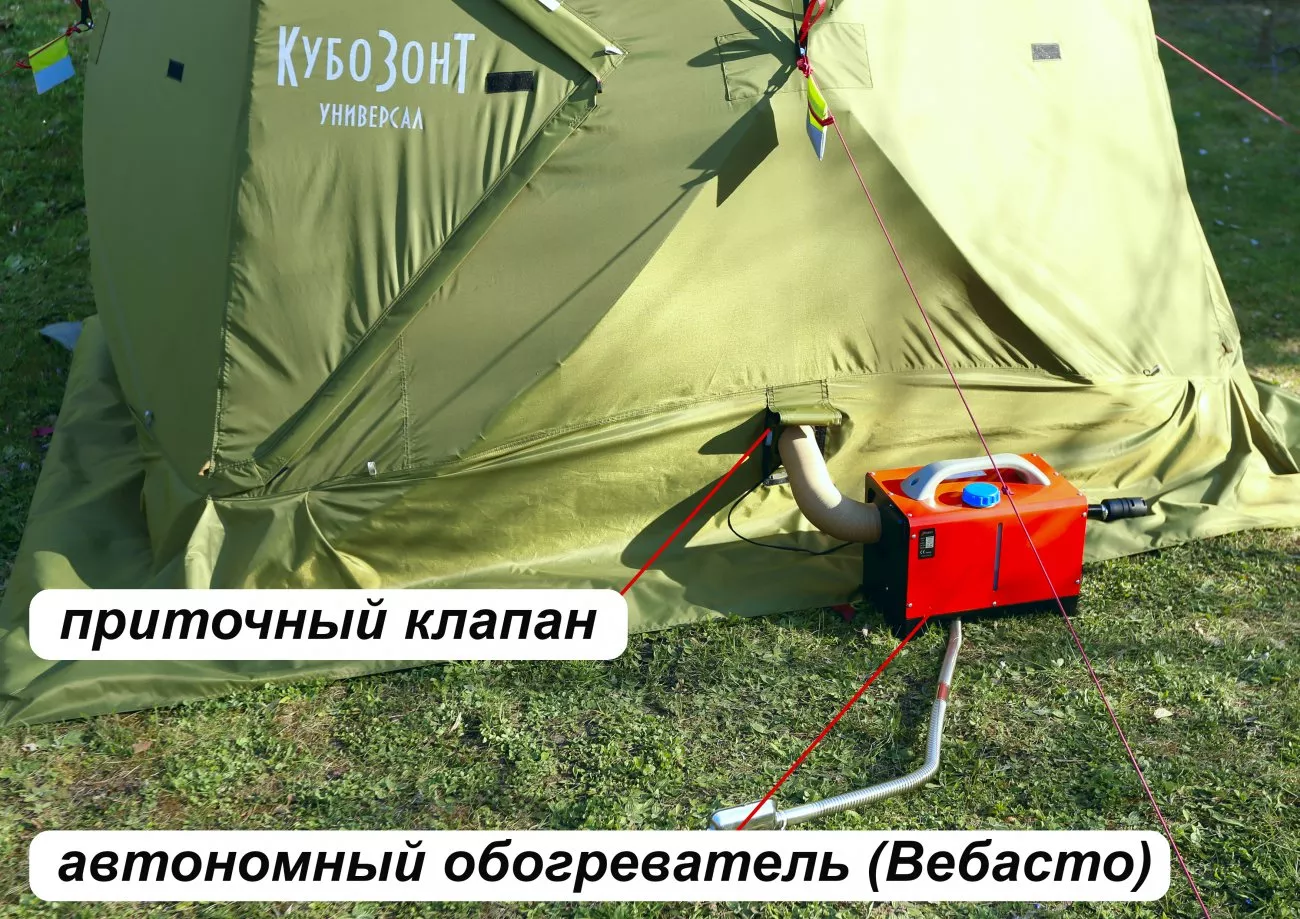

Универсальная палатка Лотос КубоЗонт 4у (Вебасто)  Универсальная палатка Лотос КубоЗонт 4у (автономный обогреватель)

Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя, согласно правил и требований по безопасности обогревателя, производится с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке.

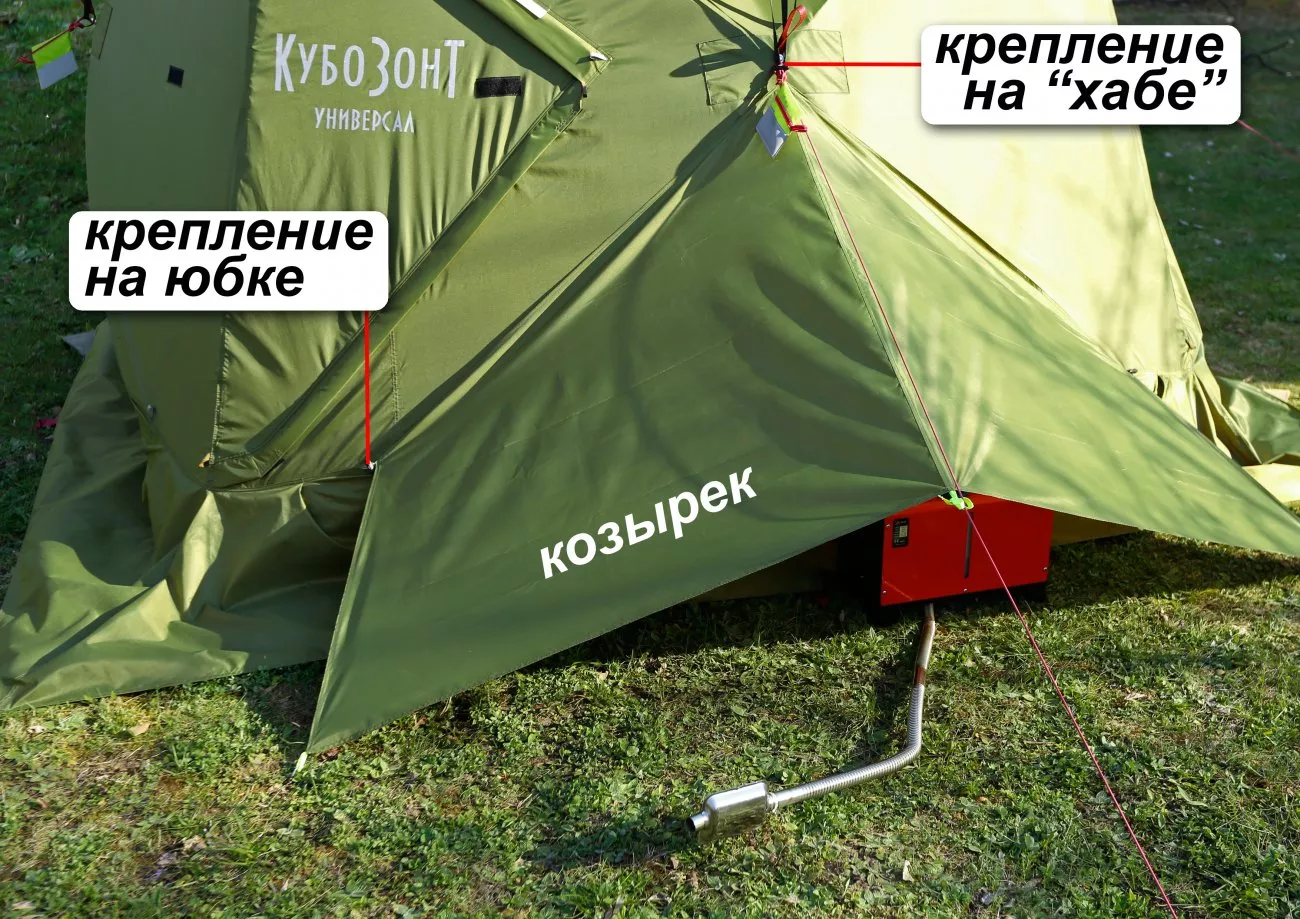

Универсальная палатка Лотос КубоЗонт 4у (Козырек для Вебасто)

Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька (опция, приобретается отдельно). Козырек крепится к палатке за стропельную петлю на «хабе» и к петлям над внешней юбкой. Натяжка козырька производится шнуром-растяжкой, установленным на стенке палатки и фиксацией колышками к грунту.

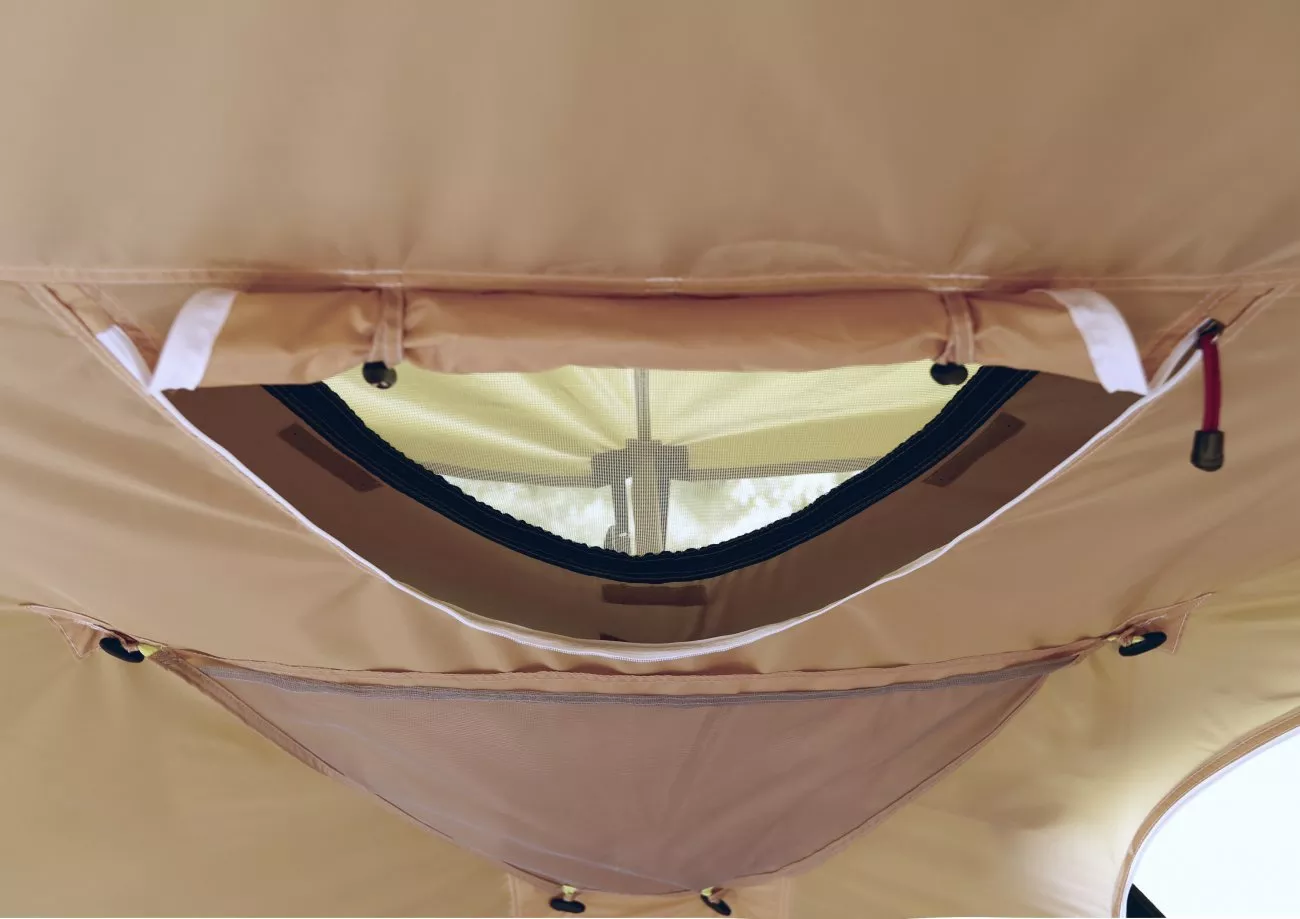

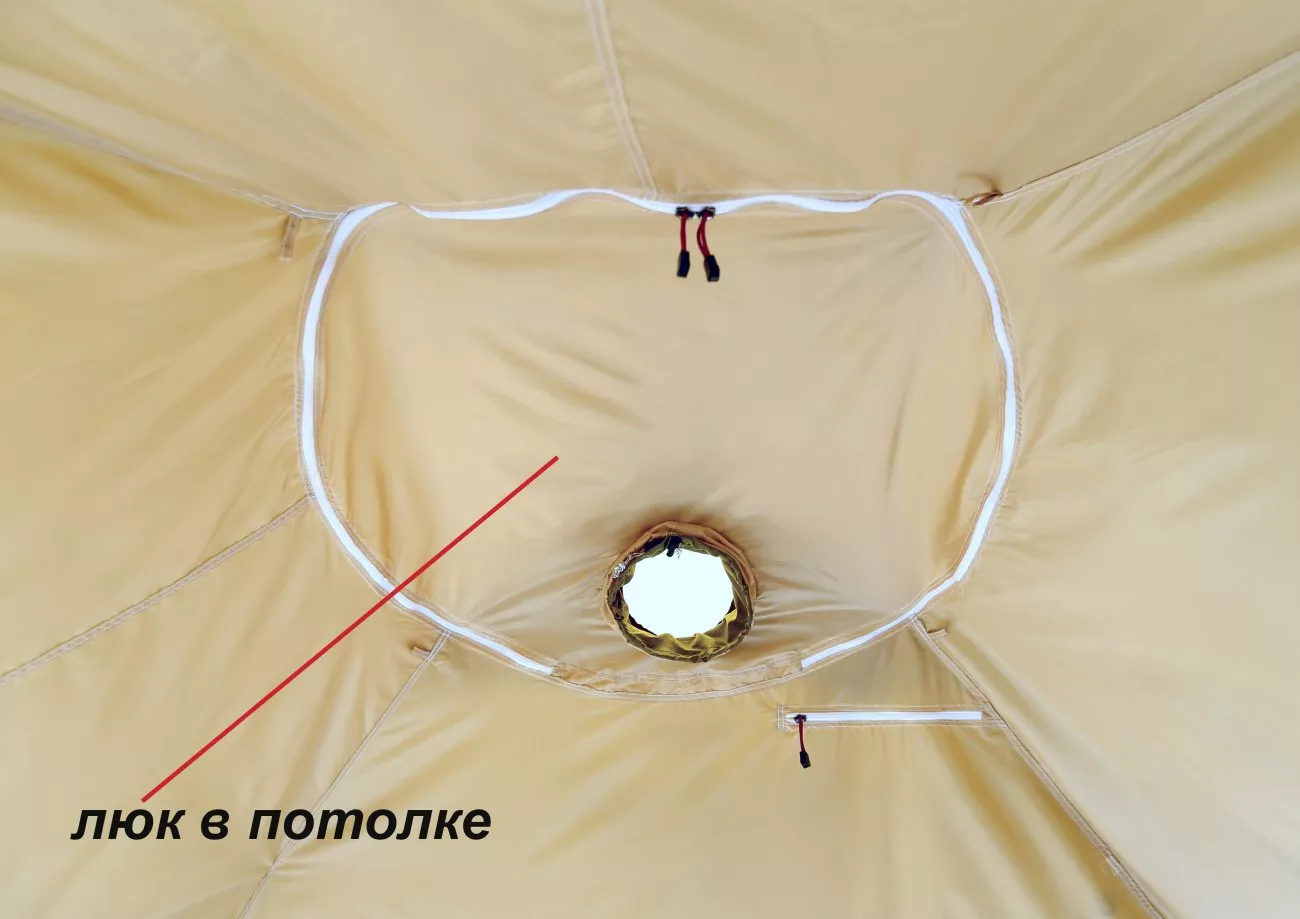

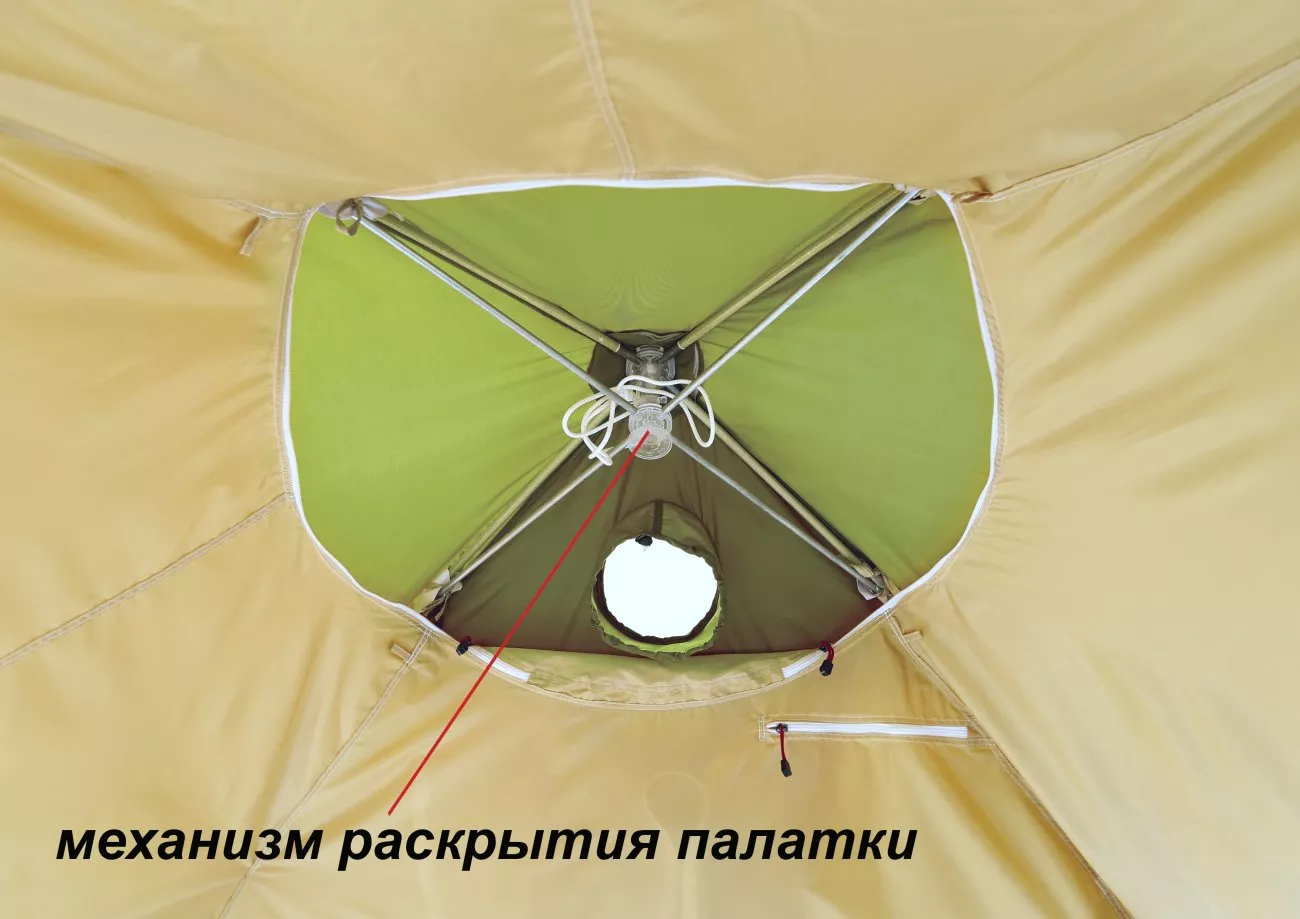

Универсальная палатка Лотос КубоЗонт 4у (люк в потолке)  Универсальная палатка Лотос КубоЗонт 4у (люк в потолке)

В потолке тента встроен люк для доступа к механизму раскрытия палатки. Люк открывается двумя встречными молниями.

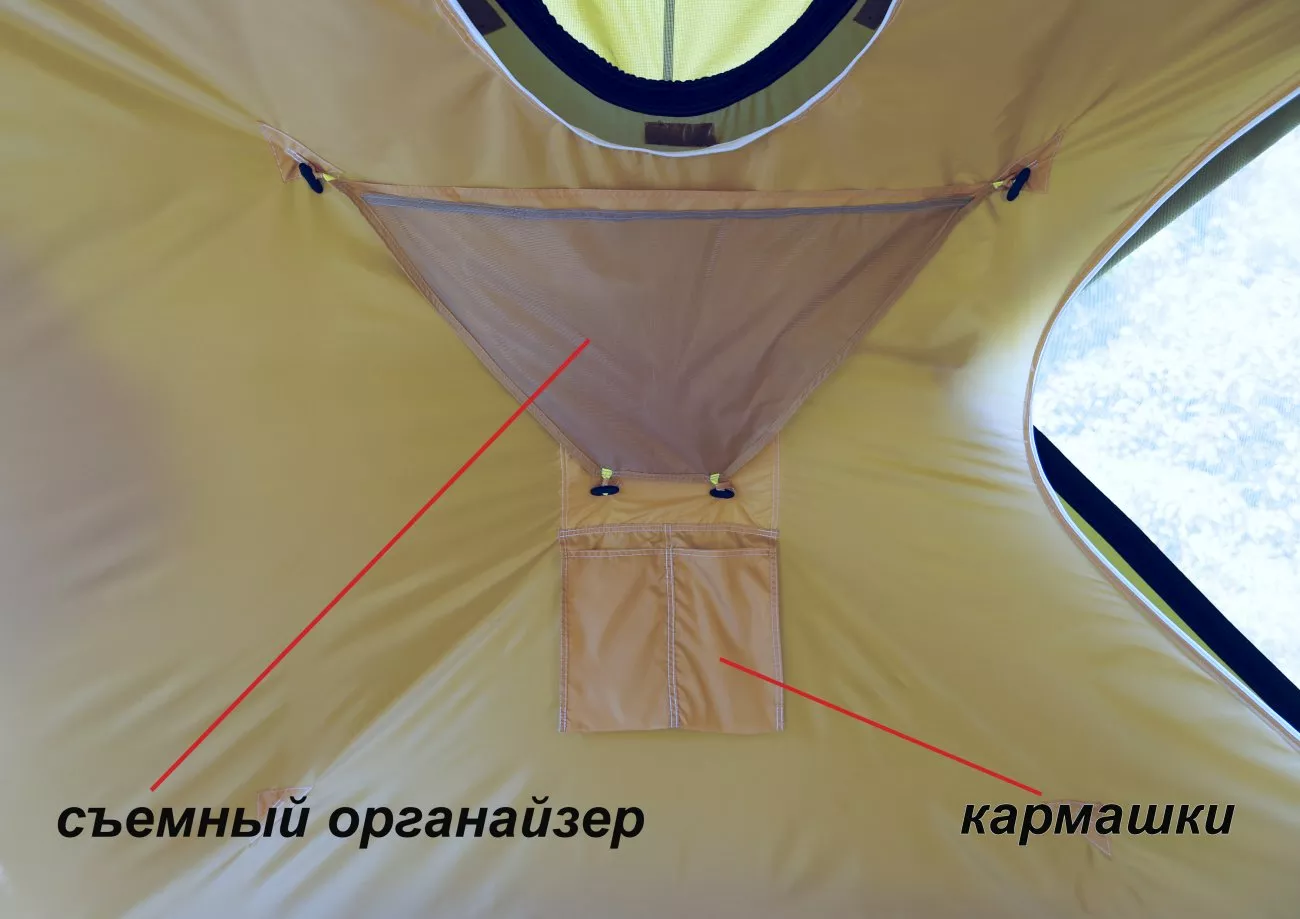

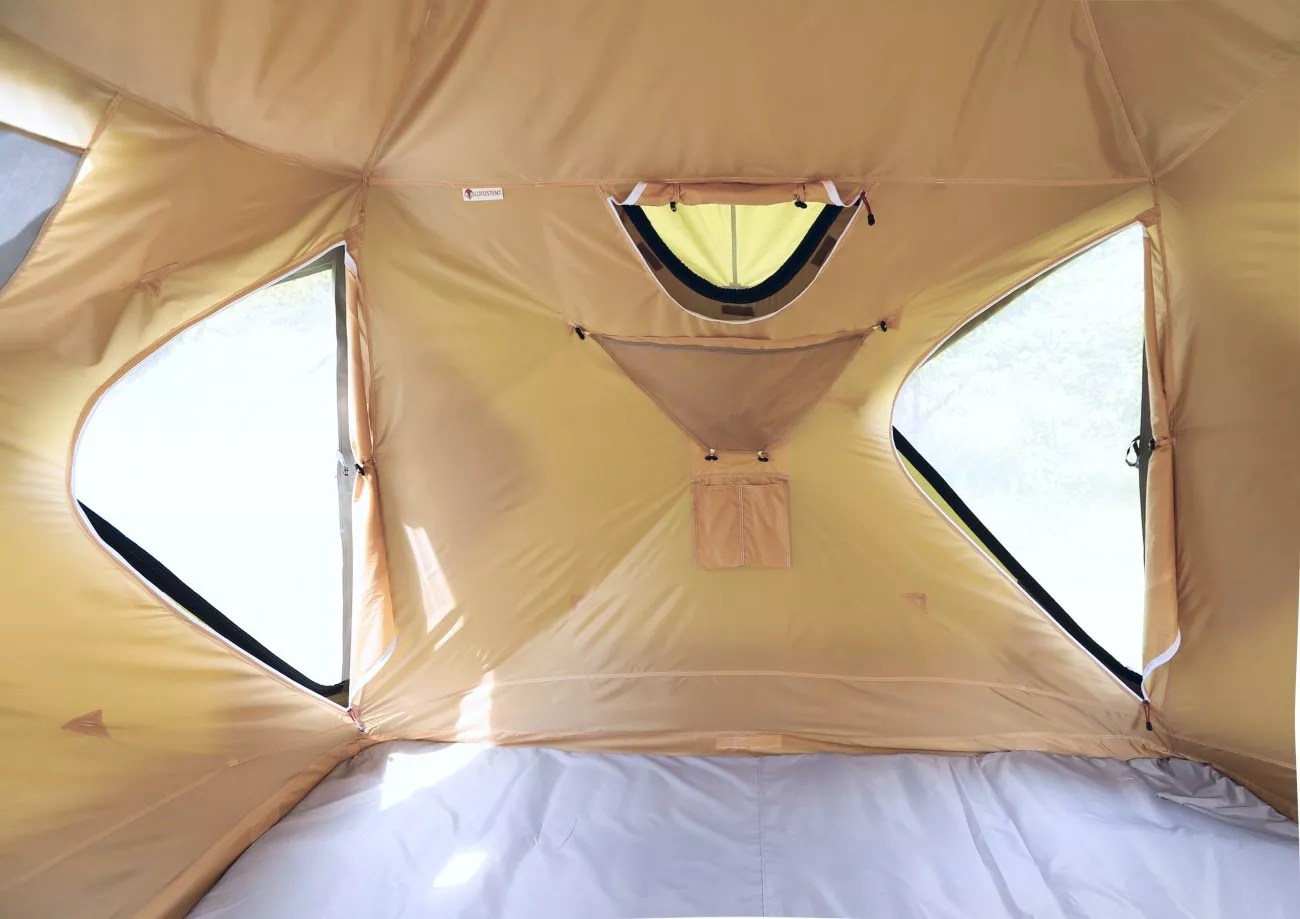

Универсальная палатка Лотос КубоЗонт 4у (органайзер, кармашки)

На трех стенках расположены кармашки для мелких предметов и съемные органайзеры для крупных предметов (в базовой комплектации установлен только один органайзер).

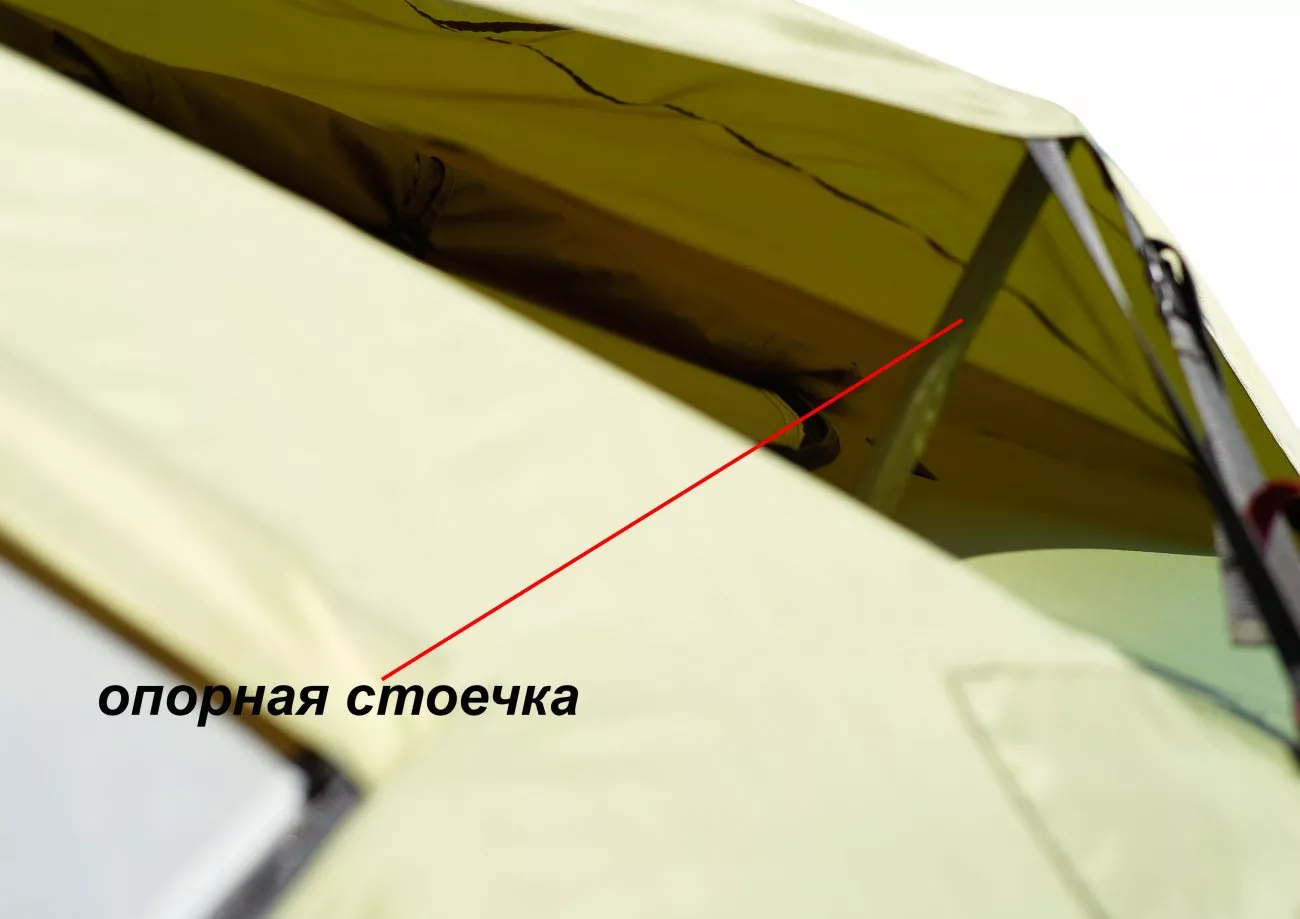

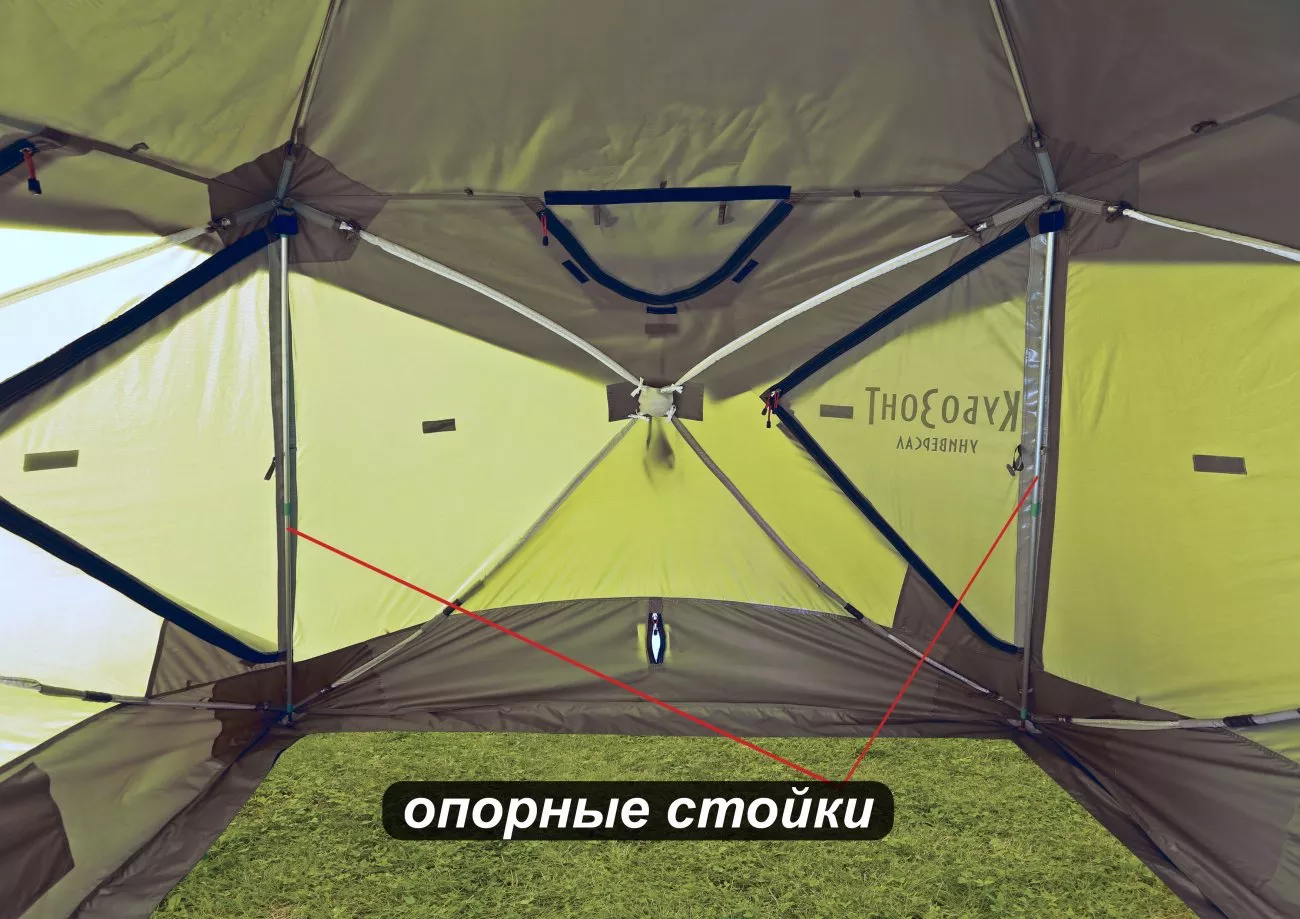

Универсальная палатка Лотос КубоЗонт 4у (опорные стойки)

Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия в самых экстремальных погодных условиях рекомендуется установить по всем четырем углам палатки опорные стойки (опция, приобретается отдельно), закрепить все внешние крепления к грунту (четыре усиленные петли по углам под внешней юбкой), а также надежно закрепить шнуры-растяжки по всем четырем стенкам.

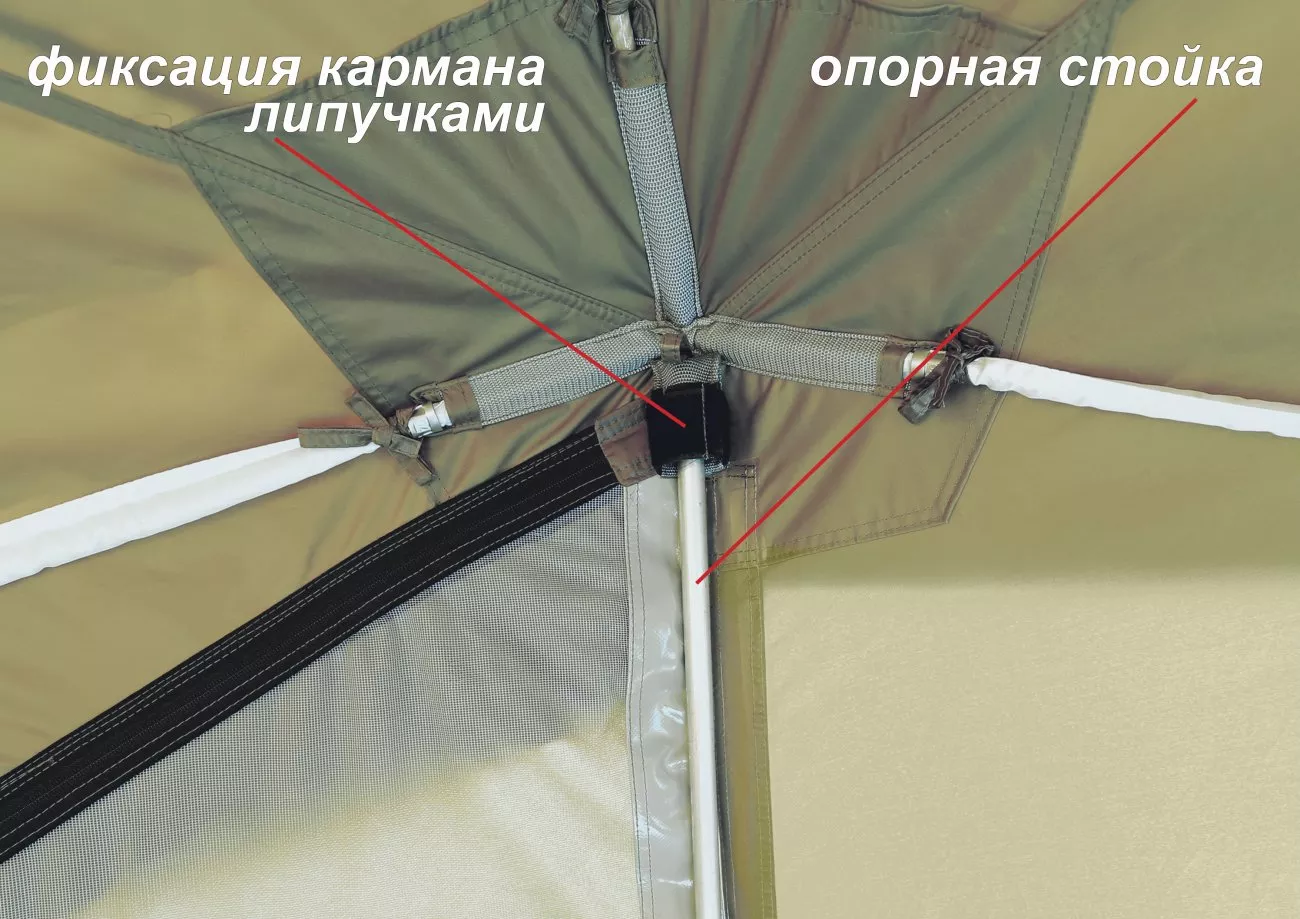

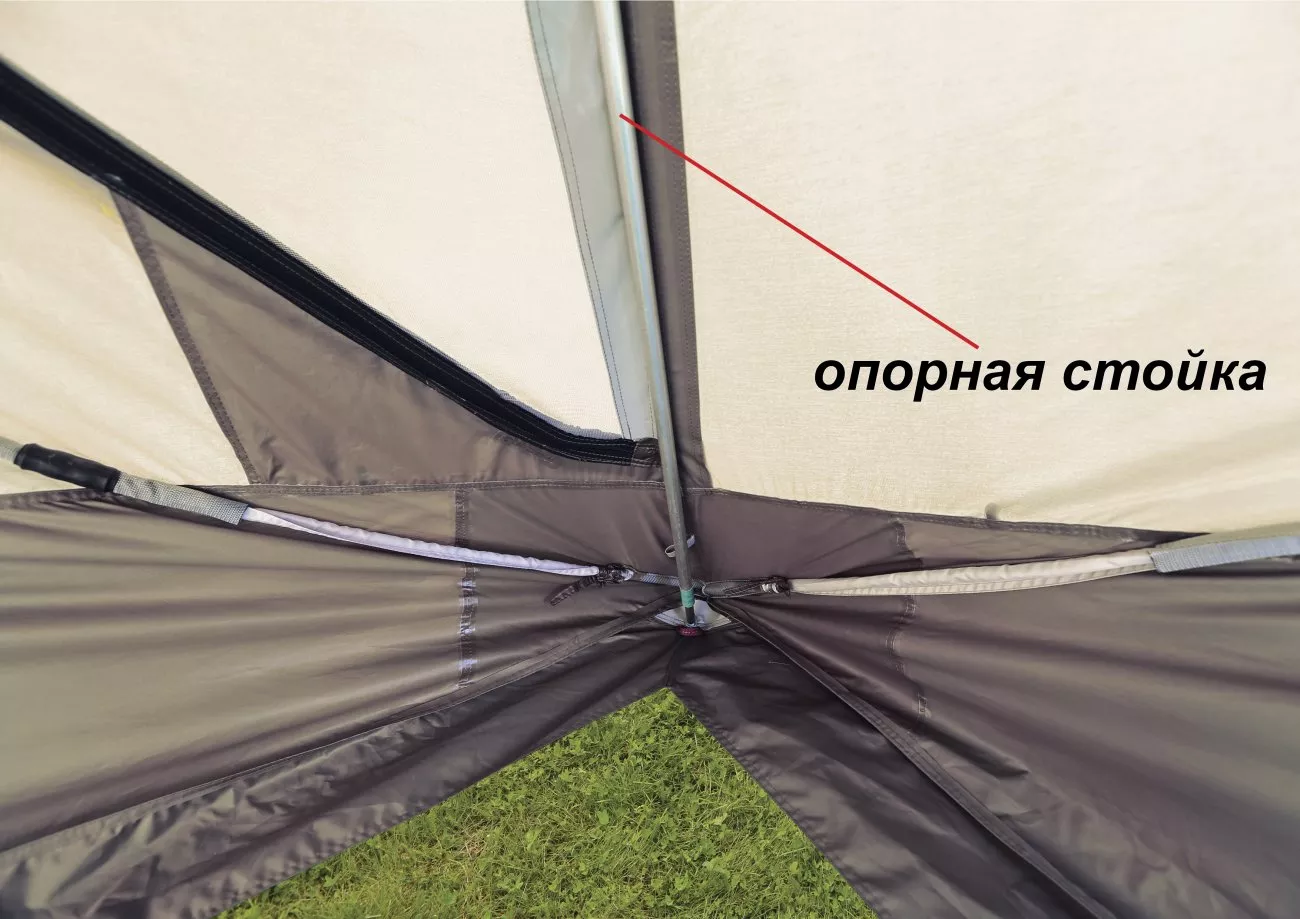

Универсальная палатка Лотос КубоЗонт 4у - опорные стойки  Универсальная палатка Лотос КубоЗонт 4у (опорные стойки)

Опорная стойка устанавливается изнутри в предварительно раскрытой палатке. Для установки стойки ее необходимо вставить одним ее полым концом в направляющий винт в нижнем углу палатки и закрепить противоположный конец стойки в верхнем углу откидным карманом из стропы.

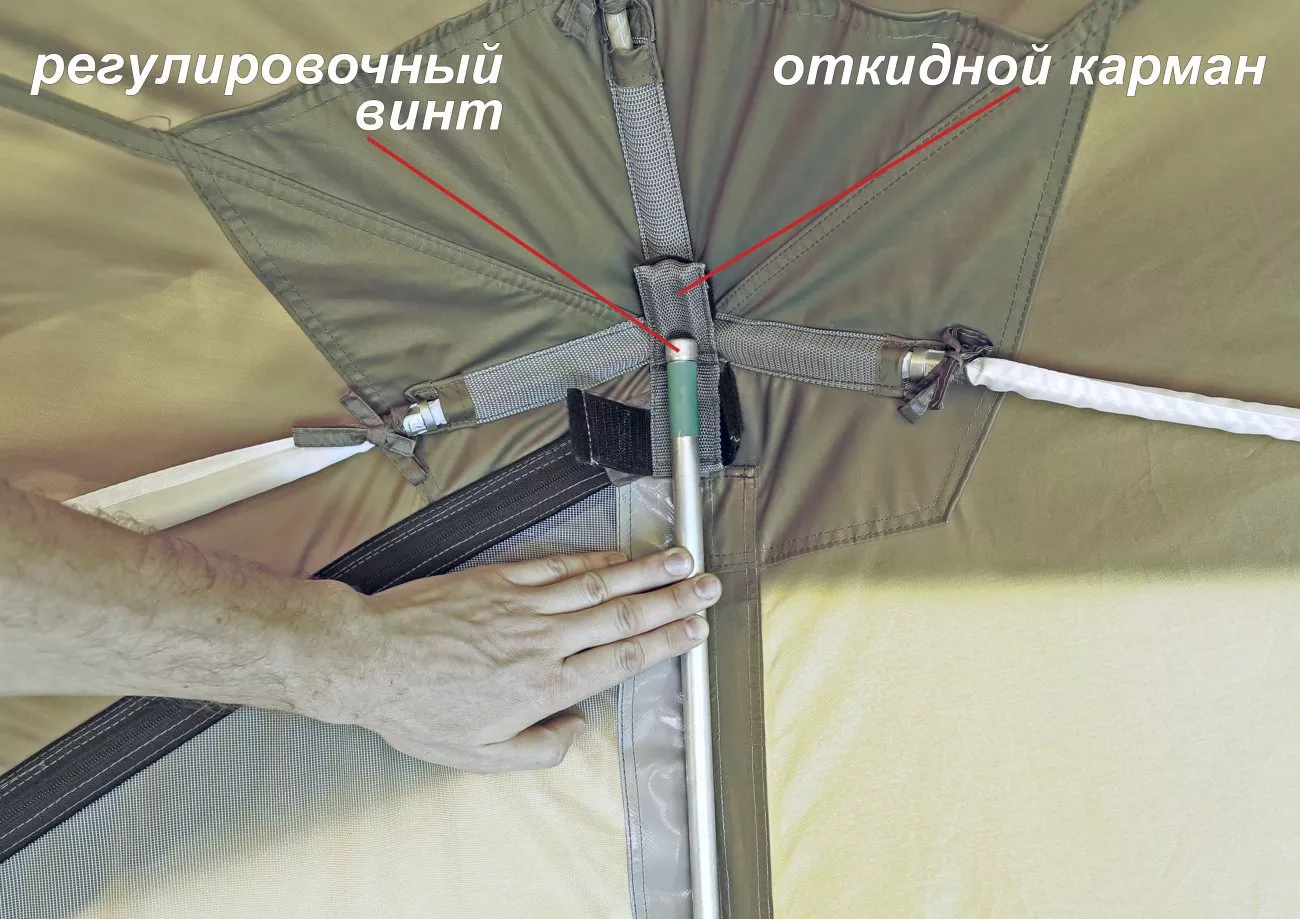

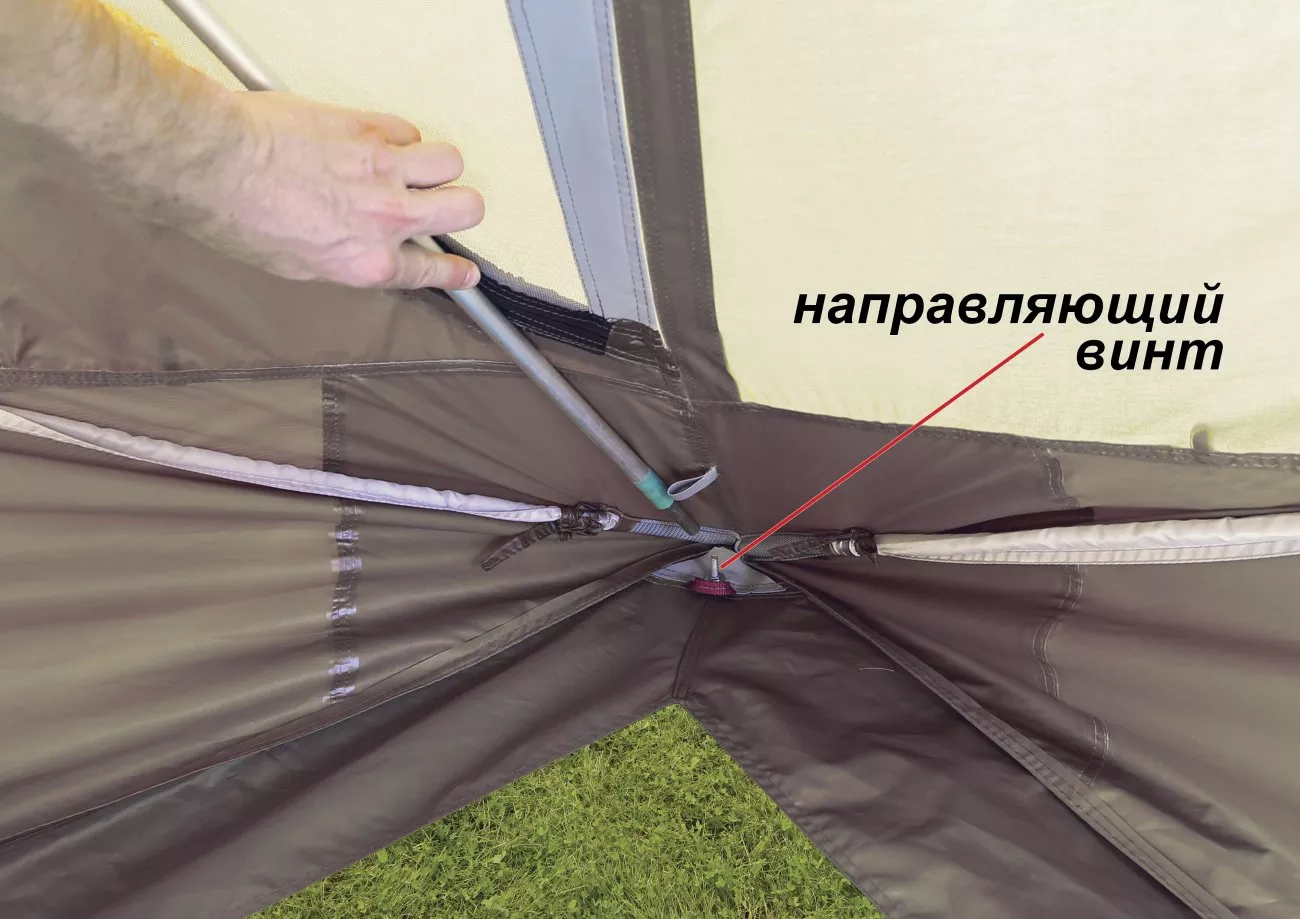

Универсальная палатка Лотос КубоЗонт 4у (опорные стойки)  Универсальная палатка Лотос КубоЗонт 4у (опорные стойки)

При установке опорных стоек рекомендуется отрегулировать их длину регулировочным винтом, расположенным в верхнем конце стойки. Оптимальная длина опорных стоек зависит от рельефа грунта, на котором установлена палатка. Правильная регулировка длины стоек обеспечит укрытию максимальную устойчивость. На установку всех четырех стоек требуется не более двух минут (смотрите процесс установки в видео-ролике – «Раскрытие палатки»).

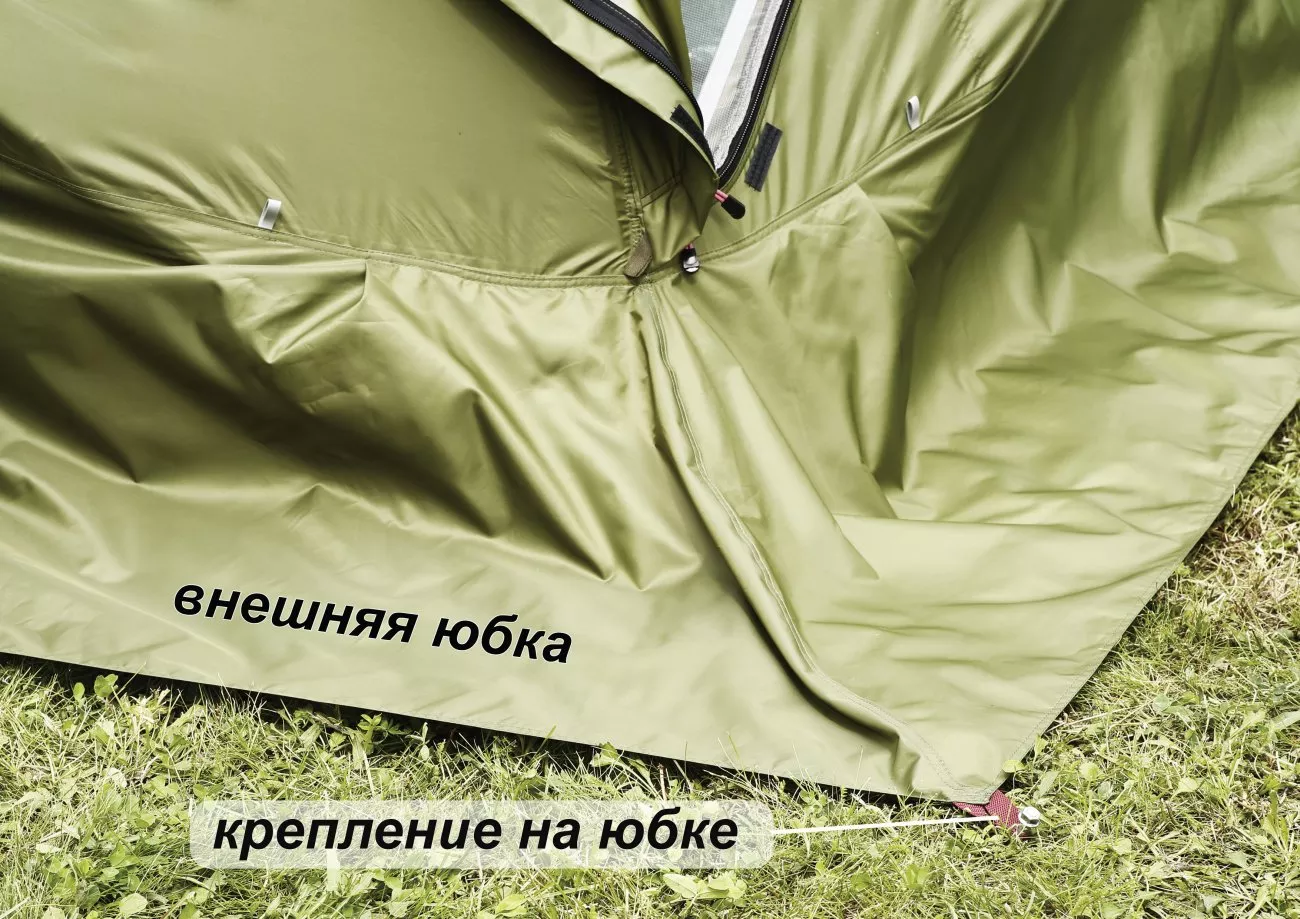

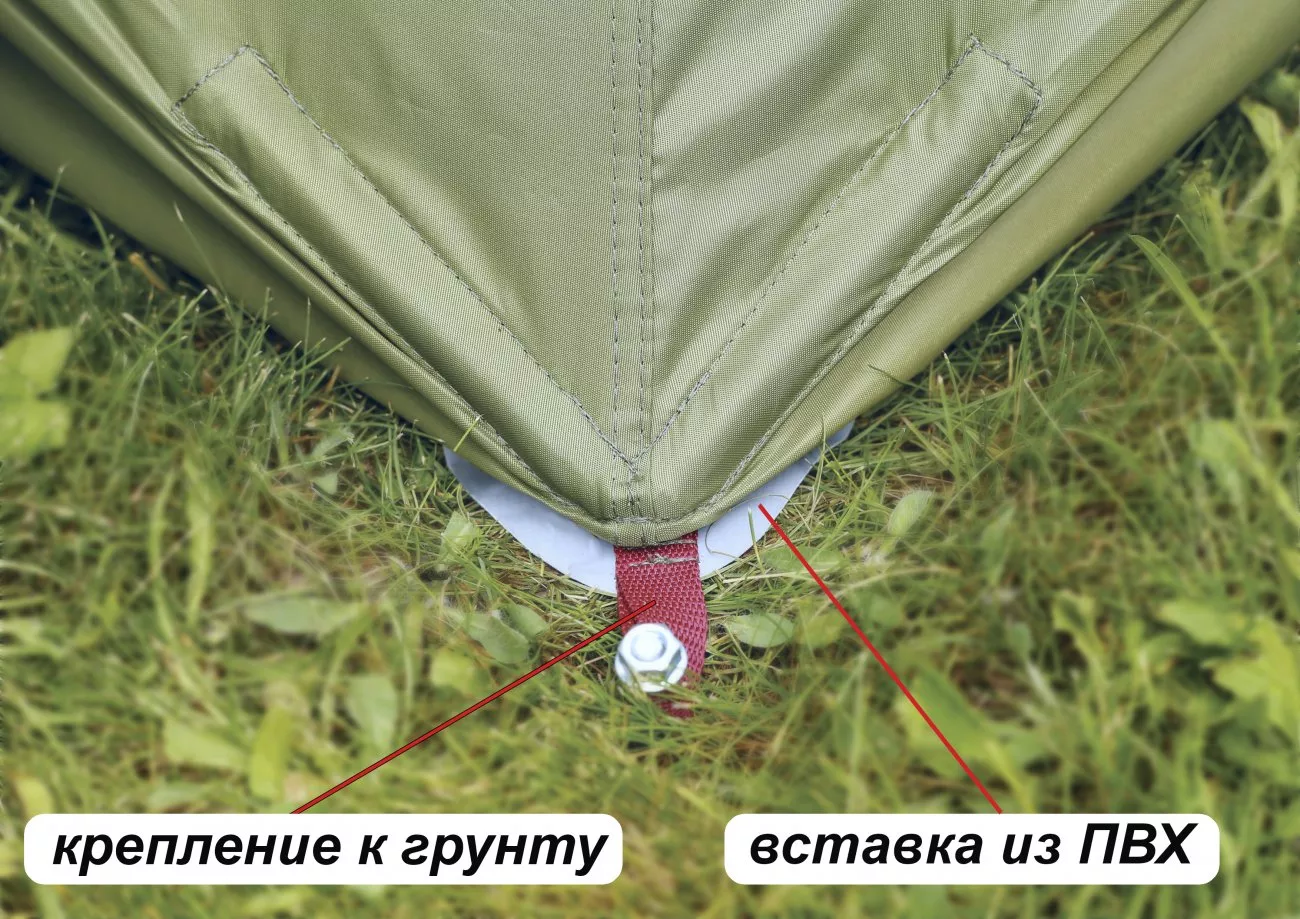

Универсальная палатка Лотос КубоЗонт 4у - Крепление к грунту  Универсальная палатка Лотос КубоЗонт 4у (внешняя юбка)

К грунту палатка крепится колышками за силовые петли, расположенные по углам под внешней юбкой в местах сочленения дуг. Петли усилены ПВХ вставками для защиты от протирания в местах опоры каркаса на грунте. Внешняя юбка оснащена восемью креплениями для надежной ее фиксации по мере необходимости.

Крепление палатки с натяжкой по всем шести углам необходимо производить именно под юбкой, что обеспечивает жесткую фиксацию каркаса на грунте и лучшую ветроустойчивость по сравнению с креплением за саму юбку. Хорошо растянутая по всем шести углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

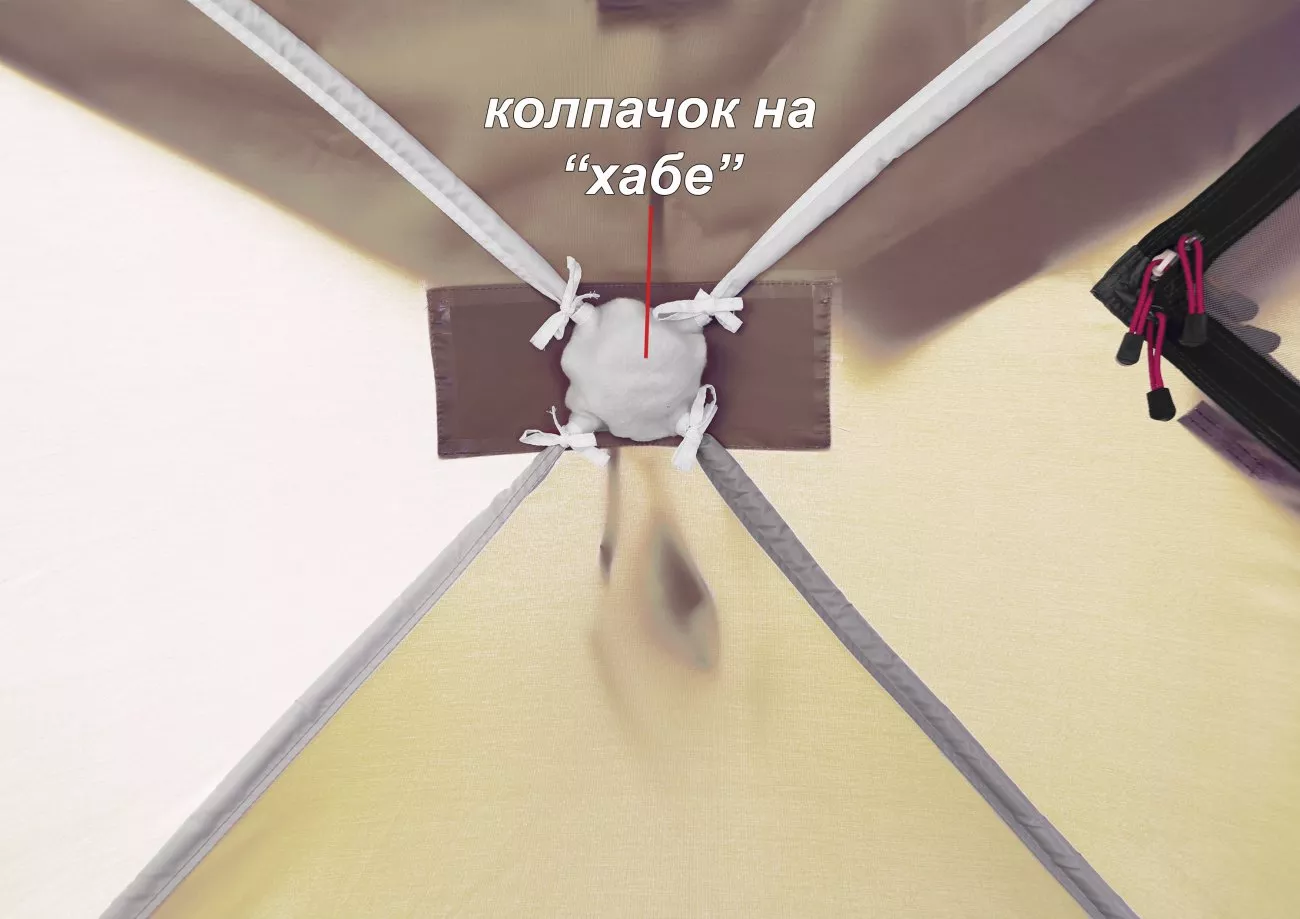

Универсальная палатка Лотос КубоЗонт 4у- колпачок на хабе  Универсальная палатка Лотос КубоЗонт 4у (рукава на дугах)

Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Дуги боковых стенок каркаса защищены тканевыми чехлами.

Окраска палатки ЛОТОС КубоЗонт 4-У выполнена в защитном оливковом цвете, гармонирует с типовым летним пейзажем. Три тентовых слоя обеспечивают укрытию хорошую защиту от солнечного излучения.

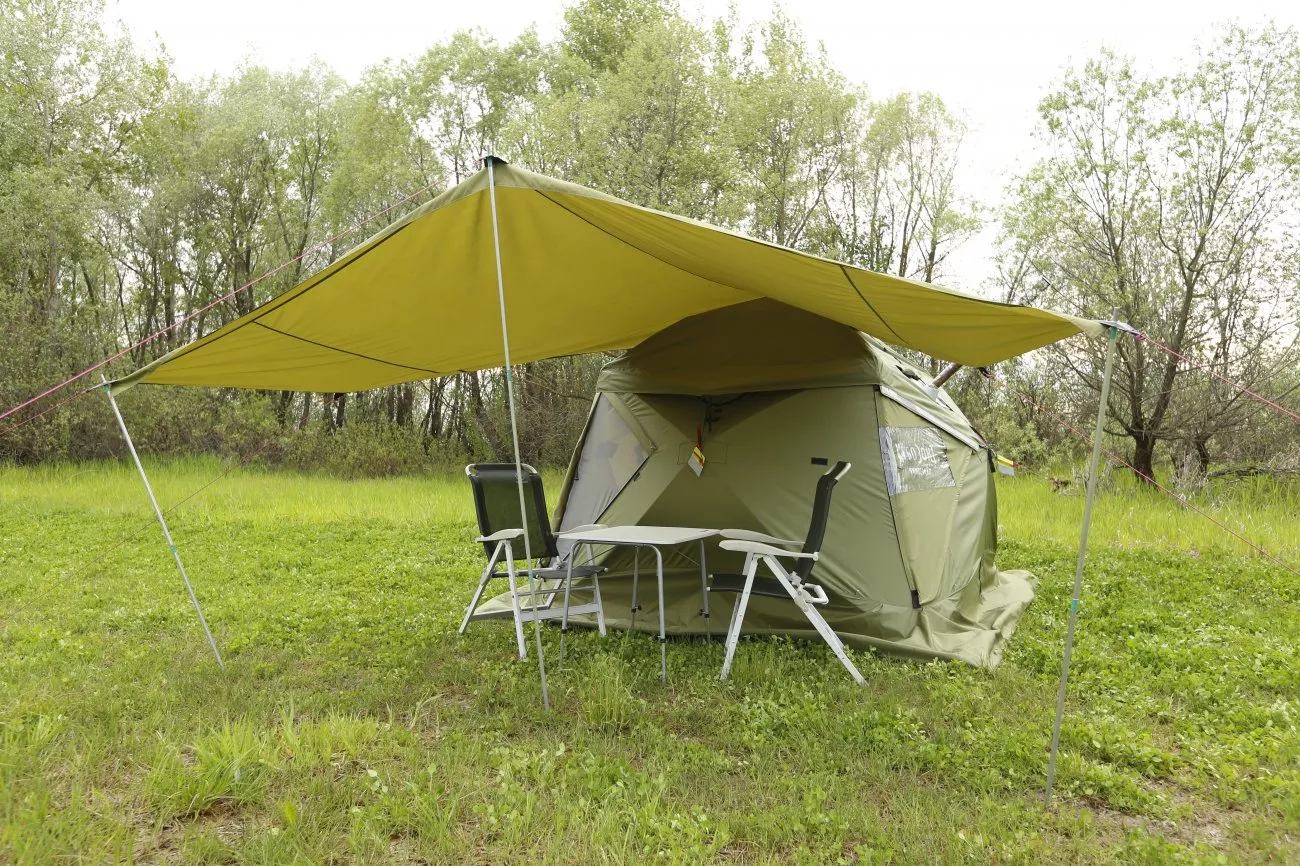

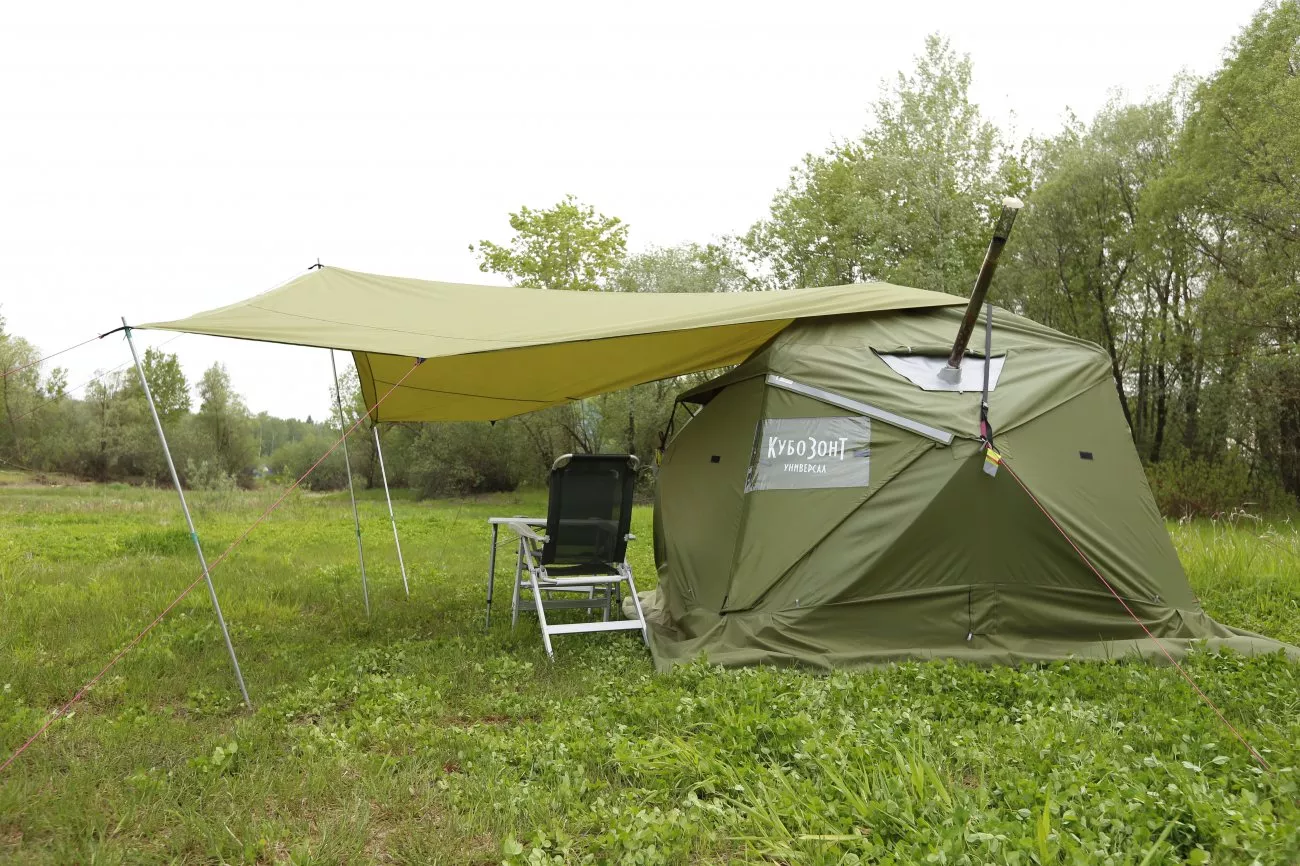

Универсальная палатка Лотос КубоЗонт 4у - Навесной козырек  Универсальная палатка Лотос КубоЗонт 4у - Навесной козырек

Защита прилегающей территории от осадков и солнца обеспечивается при помощи съемного навесного козырька (опция, приобретается отдельно). Козырек легко фиксируется на куполе и образует защитный навес перед входом в палатку.

Палатка Кубозонт 4-У – это Ваше надежное укрытие в любую погоду в любое время года! Купить палатку Лотос КубоЗонт 4-У и аксессуары к ней можно по ссылке.
