Каркас для палатки Лотос КубоЗонт (модель 2022)

Компактный каркас для полуавтоматической палатки ЛОТОС КубоЗонт (для моделей выпуска с 2022 года)

Отличительная особенность быстро-сборных палаток ЛОТОС КубоЗонт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение.

Для примера:
- Модель ЛОТОС КубоЗонт 4у, при внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *260 *215 см после упаковки ее в сумку имеет транспортировочные габариты 115 *38 *38 см.
- Модель ЛОТОС КубоЗонт 6у, при внешних размерах палатки в раскрытом состоянии ДхШхВ: 520 *450 *255 см порсле упаковки ее в сумку имеет транспортировочные габариты 115 *45 *45 см.

Такая непревзойденная компактность для столь габаритных полуавтоматических конструкций достигается за счет совокупности уникальных запатентованных систем компактного складывания не только боковых секций (стенок), но и и верхней секции (крыши).

Боковые и верхняя секции каркаса совместно с тентом представляют собой единую цельную конструкцию, благодаря чему палатка при раскрытии сразу же принимает требуемую жесткую и устойчивую форму. При складывании палатки механизмы ее секций трансформируют каркас палатки в компактное положение.

Боковая секция

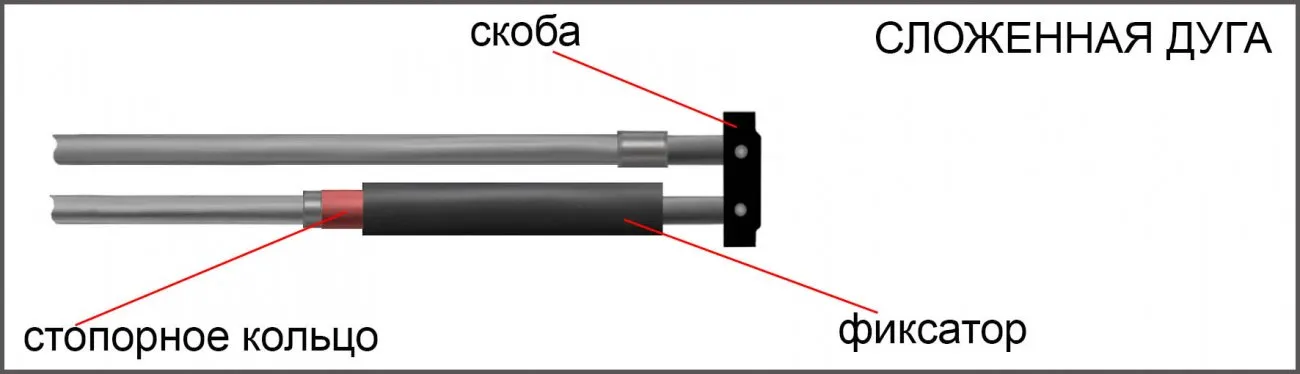

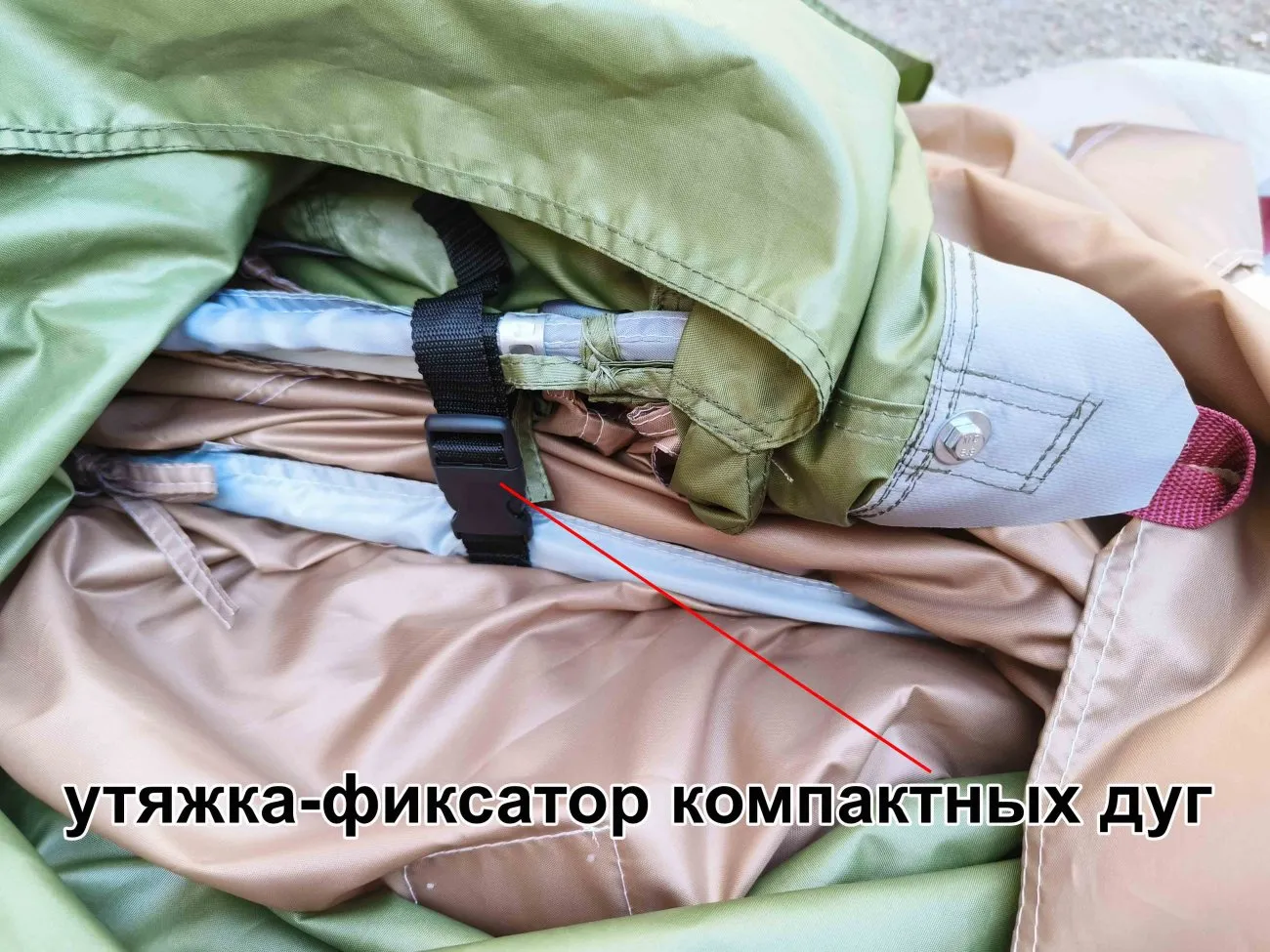

Компактность боковых секций палатки (стенок) обеспечивается за счет двойного складывания нижних длинных дуг каркаса, оснащенных фиксируемым шарнирным узлом.

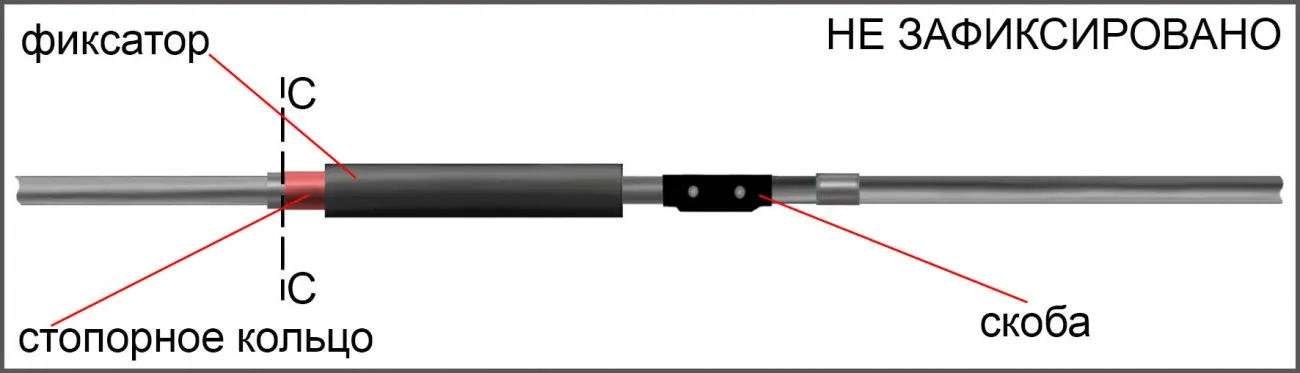

Фиксируемый шарнирный узел состоит из подвижно закрепленного на прутке фиксатора и скобы, в которой подвижно на заклепках зафиксированы концы стеклокомпозитного прутка (диаметр 12,0 мм). Заклепки изготовлены из цельной стали диаметром 3,5 мм. Скобы изготовлены из оцинкованной стали толщиной 1,5 мм.

Целевое назначение шарнирного узла заключается в фиксации между собой двух прутков (частей дуги) в сложенном состоянии, при этом дуга не испытывает больших силовых нагрузок. Шарнирный узел имеет многократный запас прочности.

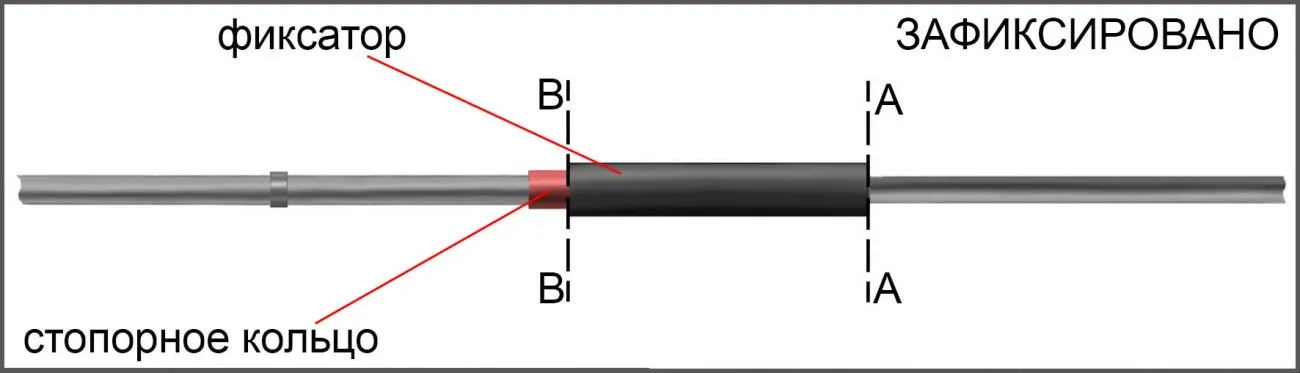

В разложенном состоянии шарнирный узел фиксируется фиксатором, который выполнен из алюминиевой трубы диаметром 25,0 мм и толщиной стенки 2,0 мм. В итоге, в рабочем разложенном состоянии складной дуги фиксируемый шарнирный узел имеет БОльший запас прочности и жесткости, чем композитный пруток в целом, что и определяет его высокую надежность.

ВНИМАНИЕ! Меры предосторожности! При раскрытии и сборке палатки «КубоЗонт» требуется строгое соблюдение простых правил эксплуатации фиксируемого шарнирного узла, которые наглядно продемонстрированы в видеоролике:

Система компактного складывания с применением фиксируемого шарнирного узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе. Систему практически невозможно сломать без специальных усилий! Складывание дуги с фиксируемым шарнирным узлом осуществляется в одно движение и занимает не более 3-х секунд.

В боковых секциях каркаса ЛОТОС КубоЗонт 4 применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 4,0 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 14,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, в котором сверлится отверстие, гарантированно защищено от излома.
Механизм раскрытия («хаб») изготовлен из цельного алюминиевого сплава Д16Т и рассчитан на экстремальные перегрузки.
На «хабы» установлена пожизненная гарантия от производителя!

Верхняя секция

Компактность верхней секции палатки (крыши) достигается за счет двойного складывания ее каркасных дуг, оснащенных шарнирным соединением. Крыша палатки складывается по принципу зонтика.
Механизм зонтичного раскрытия отлит из прочного поликарбоната и рассчитан на экстремальные перегрузки.
На «зонтичный» механизм установлена пожизненная гарантия от производителя!

Важной отличительной особенностью палатки кубозонт является возможность жесткой фиксации ее верхней секции. «Зонтичная» система каркаса, в отличии от «кубовидной», которая используется в верхней секции палаток "куб", исключает самопроизвольное складывание крыши, например, под воздействием ветра или снега. Жесткая фиксация достигается за счет распорных тяг (спиц), которые не позволяют дугам крыши сложиться внутрь.

Другим конструктивным преимуществом «зонтичной» системы крыши является функция «Антивор», которая практически исключает возможность воровства палатки в отсутствии ее хозяина. Установка навесного замка в отверстие фиксации механизма раскрытия не позволит злоумышленнику закрыть крышу палатки.

Ознакомиться с подробным описанием и купить палатку КубоЗонт можно по ссылкам:
