Обзор зимней палатки ЛОТОС КубоЗонт 6

Обзор зимней палатки ЛОТОС КубоЗонт 6

ЛОТОС КубоЗонт 6 – большая зимняя палатка кубозонт полуавтоматической системы раскрытия. Палатка для зимнего и межсезонного использования предоставит требовательному потребителю полный набор тактико-технических характеристик, необходимых для эксплуатации палатки в любых погодных условиях и обеспечит высокие потребительские качества укрытия благодаря его «кубовидной» форме c практически вертикальными стенками и высоким потолком, которые образуют просторное помещение для отдыха с домашним комфортом.

купить палатку ЛОТОС КубоЗонт 6

Конструкция КубоЗонт наглядно представлена в видеоролике:


Большая зимняя палатка кубозонт является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий «Лотос». В палатке «КубоЗонт 6» совмещены технические преимущества конструкций «Куб» (практически вертикальные ветроустойчивые стенки) и «Зонт» (куполообразная фиксируемая крыша), позволяющие обеспечить новому большому укрытию непревзойденные по своей совокупности показатели ТТХ (тактико-технические характеристики), которые полностью оправдывают ее немалую себестоимость.

ОСОБЕННОСТИ МОДЕЛИ:

  • Самая компактная в мире зимняя палатка кубозонт! Размер модели "Компакт" в упакованном состоянии 115 х 35 х 35 см.
  • Большая экспедиционная палатка. Высота палатки 2,55 м при размере дна 5,2 х 4,5 м.
  • Быстро-сборная конструкция. Раскрытие и установка силами одного человека за 8 мин.
  • Тент повышенной прочности. Внешний тент палатки пошит из износостойкой ткани с усиленной системой швов («шов в замок» в четыре сложения ткани).
  • Прочный надежный каркас из стеклокомпозитной арматуры рассчитан на экстремальные нагрузки.
  • Съемные элементы для окон (опция) позволяют устанавливать сразу два отопительных прибора разных стандартов - дровяную печь, теплообменник, автономный обогреватель и прочие.
  • Влагозащитный колпак (опция) дублирует все функциональные элементы верхней части палатки и образует дополнительный тентовый слой, обеспечивая верхней части укрытия абсолютную защиту от дождя любой интенсивности и длительности.
  • Гидроизоляционное дно (опция), выполненное в форме корыта с защитными бортиками высотой 20 см, вкладывается внутрь палатки, обеспечивая укрытию герметичность и полную водостойкость. Производитель гарантирует полную водонепроницаемость по всему периметру дна жилого пространства!
  • Утепленный пол (опция) вкладывается внутрь гидроизоляционного дна, обеспечивая укрытию теплоизоляцию и защиту от продувания снизу.
  • Распашная дверь (опция) для быстрого доступа в палатку крепится в угловом дверном проеме с внешней стороны тента.
  • Внутренняя капсула (опция) устанавливается внутри палатки для создания теплой спальной комнаты или парилки для бани.
  • Компрессионная трехслойная сумка. Огромная усиленная сумка с компрессионной системой на трех ремнях-утяжках позволяет компактно сжать упакованную палатку в сверток до 35 см в диаметре. Многослойная, в своих торцевых и нижней частях, сумка обладает хорошими демпферными свойствами, защищая палатку от возможных повреждений при транспортировке.
Опции - приобретаются отдельно!

В шестигранной полуавтоматической палатке «ЛОТОС КубоЗонт 6» совмещены «кубовидная» и «зонтичная» системы раскрытия. Тент и несущий каркас образуют единую цельную конструкцию, благодаря чему при раскрытии палатка сразу же принимает форму купола. Окончательная жесткая и устойчивая форма укрытия достигается за счет установки опорных стоек в дверной арочный проем тента. Конструкция палатки защищена патентом №194018.
Конструкция палатки "КубоЗонт 6" образована пятью независимо раскладывающимися боковыми и одной верхней секциями. Боковые секции, оснащенные самостоятельным каркасом с центральным несущим элементом («хабом»), раскрываются по «кубовидной» системе, образуя выпуклую наружу стенку палатки, и фиксируются за счет натяжения полотна тента.

Система Куб.gif

Верхняя секция также оснащена самостоятельным каркасом, который раскрывается по «зонтичной» системе, образуя выпуклую наружу крышу, и фиксируется за счет совокупной конструкции «зонтичного» механизма раскрытия, сочлененного с опорными дугами и спицами (распорными тягами).

Систем Зонт

Боковые стенки палатки расположены под небольшим наклоном внутрь, что позволяет значительно увеличить аэродинамические характеристики палатки и ее устойчивость, а также повысить общий показатель тепло-сбережения укрытия при сохранении его полезной площади. Площадь укрытия (18 м2) позволяет разместить в нем пять стандартных раскладушек, при этом в палатке останется более 9 м2 свободного пространства, в котором можно дополнительно разместить походную мебель для обеспечения полноценного домашнего комфорта.

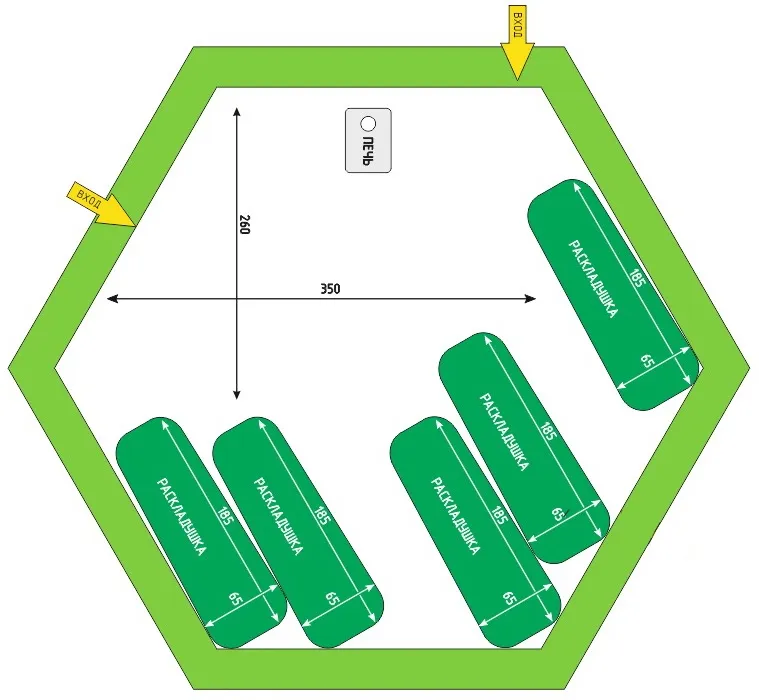

Схема расположения раскладушек в палатке КубоЗонт 6

Компактная система складывания палатки кубозонт позволяет легко и быстро упаковать большое и объемное укрытие в компрессионную сумку и сжать ее до размера 115 х 35 см. Такие малые габариты палатки в сложенном виде допускают возможность ее перевозки в багажнике легкового автомобиля.

Система гидроизоляции дна обеспечивает жилому пространству палатки ЛОТОС КубоЗонт 6 абсолютную водонепроницаемость даже в процессе ее эксплуатации на подтопленной почве или талом льду.

Технология производства модели ЛОТОС КубоЗонт 6 включает в себя сложные трудоемкие процессы. Большой объем ручного труда и сложное технологическое оснащение конструкции значительно повышают себестоимость палатки, а совокупные особенности и набор уникальных характеристик определяют высокие потребительские качества изделия, которые по достоинству оценит требовательный пользователь.

Процесс раскрытия и складывания палатки наглядно показан в видеоролике:


Каркас ЛОТОС КубоЗонт

Отличительная особенность быстро-сборной палатки ЛОТОС КубоЗонт 6 заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 520 *450 *255 см ее транспортировочные габариты при упаковке в сумку составляют всего 115 *35 *35 см (модель "Компакт").

Система каркаса палатки КубоЗонт Лотос

Каркас ЛОТОС КубоЗонт сконструирован на базе двух каркасных систем «Лотос Куб» и «Лотос Зонт», по которым на протяжении многих лет проводятся регулярные тестирования и сбор информации от пользователей. В конструкции «кубозонт» применена усиленная версия базовых каркасов, обеспечивающая ей высочайшую надежность.
В боковых секциях каркаса (система «куб»), которые конструктивно подвержены повышенной нагрузке в процессе раскрытия и эксплуатации палатки, используются «не убиваемые» составляющие:

  • цельная стеклокомпозитная арматура диаметром 12 мм - сломать человеку не под силу;
  • фиксируемый шарнирный узел – в зафиксированном положении он прочнее самой 12 мм дуги;
  • увеличенный механизм (хаб) из цельного алюминиевого сплава – рассчитан на сверх- экстремальные перегрузки.

Верхняя секция каркаса (система «зонт»), которая, за счет конструктивных особенностей конструкции «кубозонт», НЕ подвержена высоким нагрузкам, собрана на базе зарекомендовавшего себя многолетней безотказной эксплуатацией каркаса «Лотос 5-С12 Шторм».
При раскрытии и сборке палатки «КубоЗонт» требуется строгое соблюдение простых правил эксплуатации фиксируемого шарнирного узла, которые наглядно продемонстрированы в видеоролике:


При соблюдении правил эксплуатации каркас палатки «КубоЗонт» практически невозможно сломать!
Подробное устройство каркаса описано в статье – Каркас палатки ЛОТОС КубоЗонт

Тент палатки КубоЗонт 6

Тент палатки пошит из ткани полиэстер Оксфорд 240Д ПУ2000 плотностью 130 г/м2, обеспечивающей укрытию высокую влаго- и ветрозащиту. Швы в конструкции тента выполнены двойным швом на 2-х игольной машине, при этом все несущие швы выполнены «швом в замок» в четыре сложения ткани, что обеспечивает им максимальную износостойкость. На всех соединениях деталей, требующих особой прочности (крепления тента к каркасу, крепления для растяжек, молнии замков) используются специальные закрепки для усиления швов.
С учетом зимнего предназначения изделия на тенте палатки не применена герметизация швов, обеспечивающая их защиту от дождя, так как при эксплуатации в сильный мороз такая герметизация может быть подвержена разрушению. Для защиты укрытия от дождя и мокрого снега рекомендуется использовать дополнительный влагозащитный колпак (опция, приобретается отдельно).

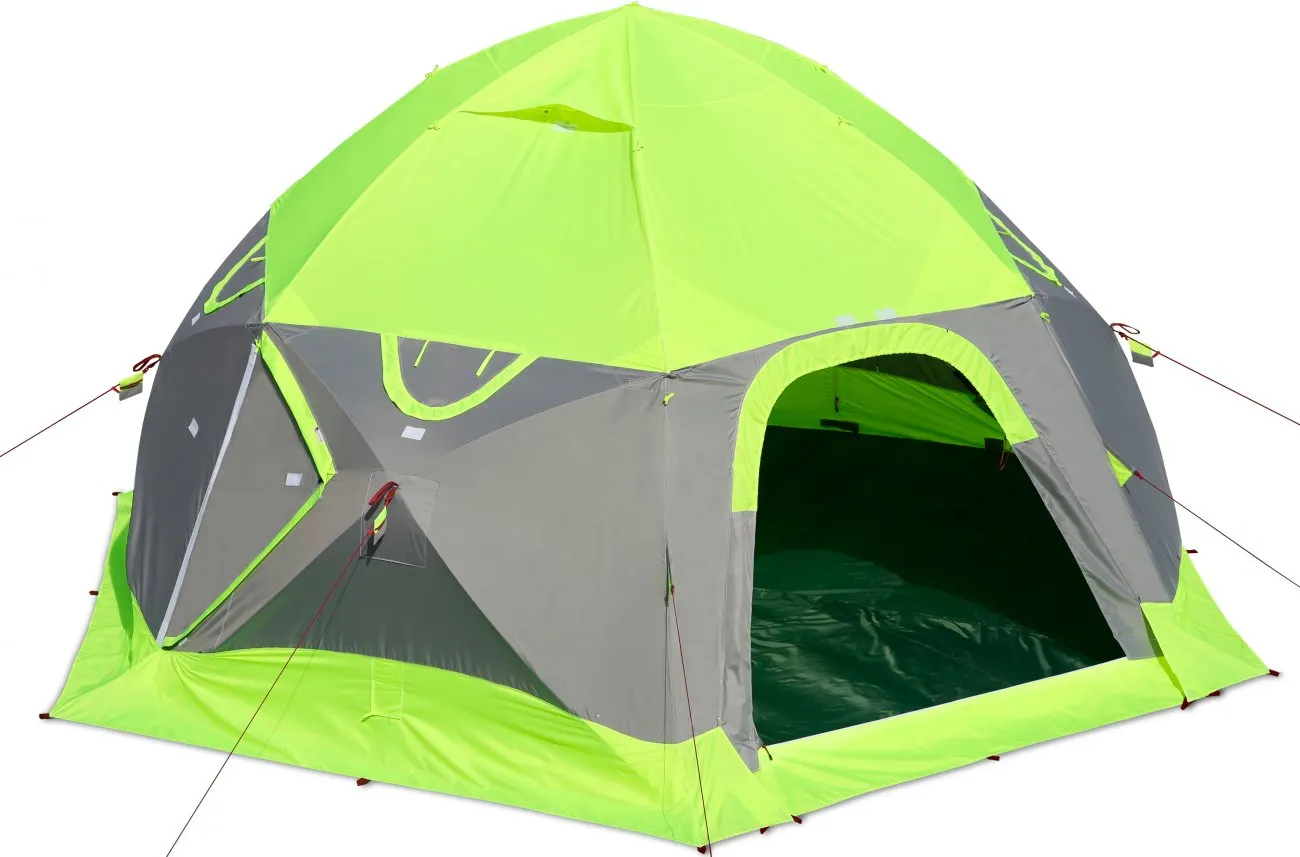

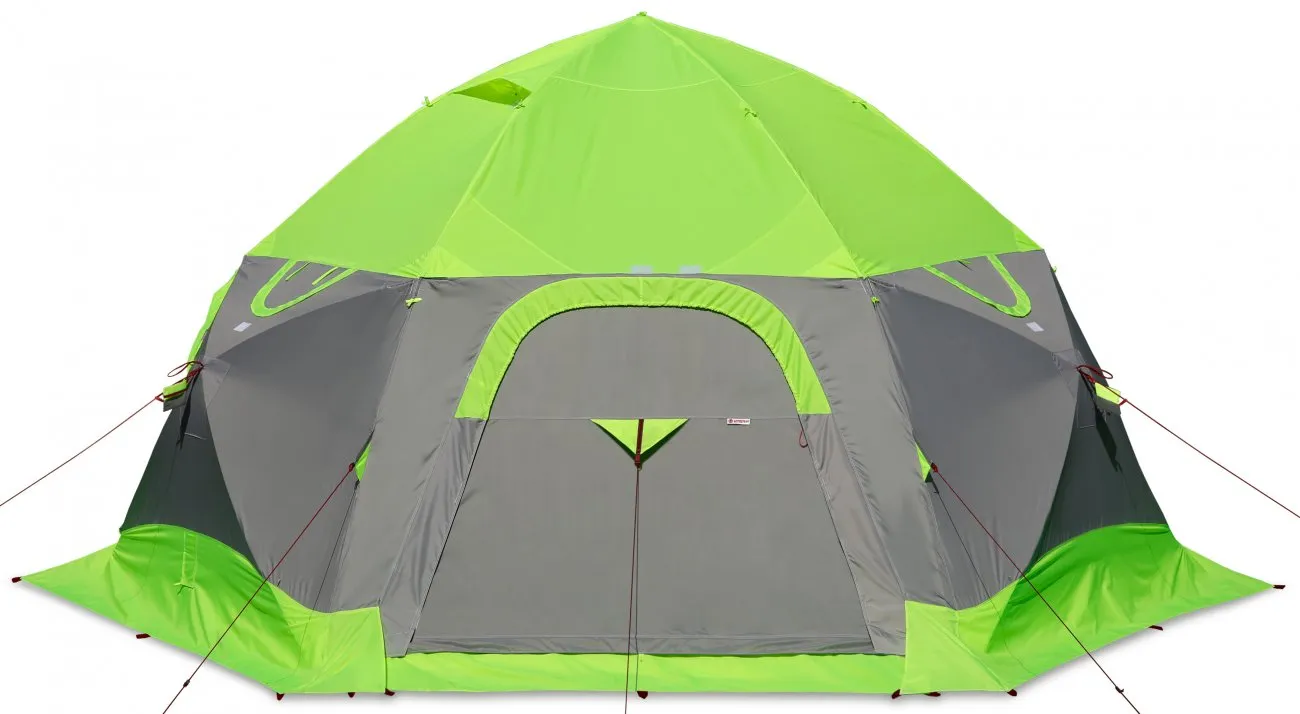

Большая зимняя палатка ЛОТОС КубоЗонт 6

Окраска палатки ЛОТОС КубоЗонт 6 выполнена в серо-салатовом цвете. Тент палатки имеет хорошую световую проводимость, что позволяет не пользоваться окнами для внутреннего освещения в дневное время. Для безопасности эксплуатации палатки в ночное время на ее ребрах установлены светоотражающие элементы.

Система гидро-термоизоляции дна палатки КубоЗонт 6

Гидроизоляционное дно (опция, приобретается отдельно) выполнено в форме корыта с защитными бортиками высотой 20 см и изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Дно вкладывается внутрь палатки, прижимая своими краями к земле внутреннюю юбку, и крепится своими бортиками к стенкам тента палатки при помощи «липучек», установленных на них, для фиксации бортиков дна в вертикальном положении.

крепление гидроизоляционного дна

Утепленный пол (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна. Многослойный гидроизолированный и утепленный пол обеспечит укрытию абсолютную герметичность, хорошую теплоизоляцию, защиту от продувания снизу, позволяя сохранять комфортные жилые условия даже при установке палатки на подтопленной почве или на талом льду.

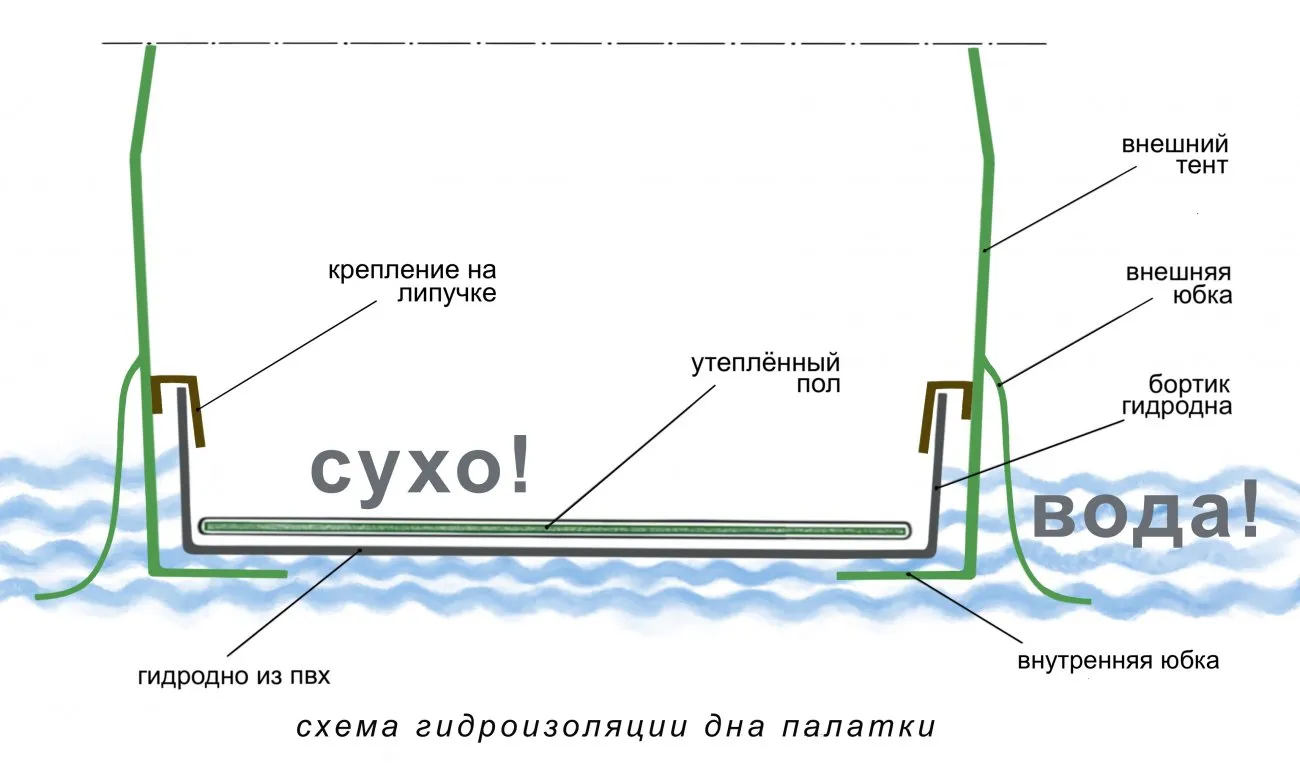

Схема гидроизоляции дна палатки КубоЗонт 6

Система гидроизоляции дна палатки обеспечивает укрытию полную водостойкость жилого пространства в его нижней части. Конденсат, стекающий со стенок внешнего тента, а также вся вода от возможного затопления палатки во время дождя, скапливаются в нижней части внешнего тента палатки и полностью отсекаются от жилого пространства бортиками гидроизоляционного дна.

Влагозащитный колпак

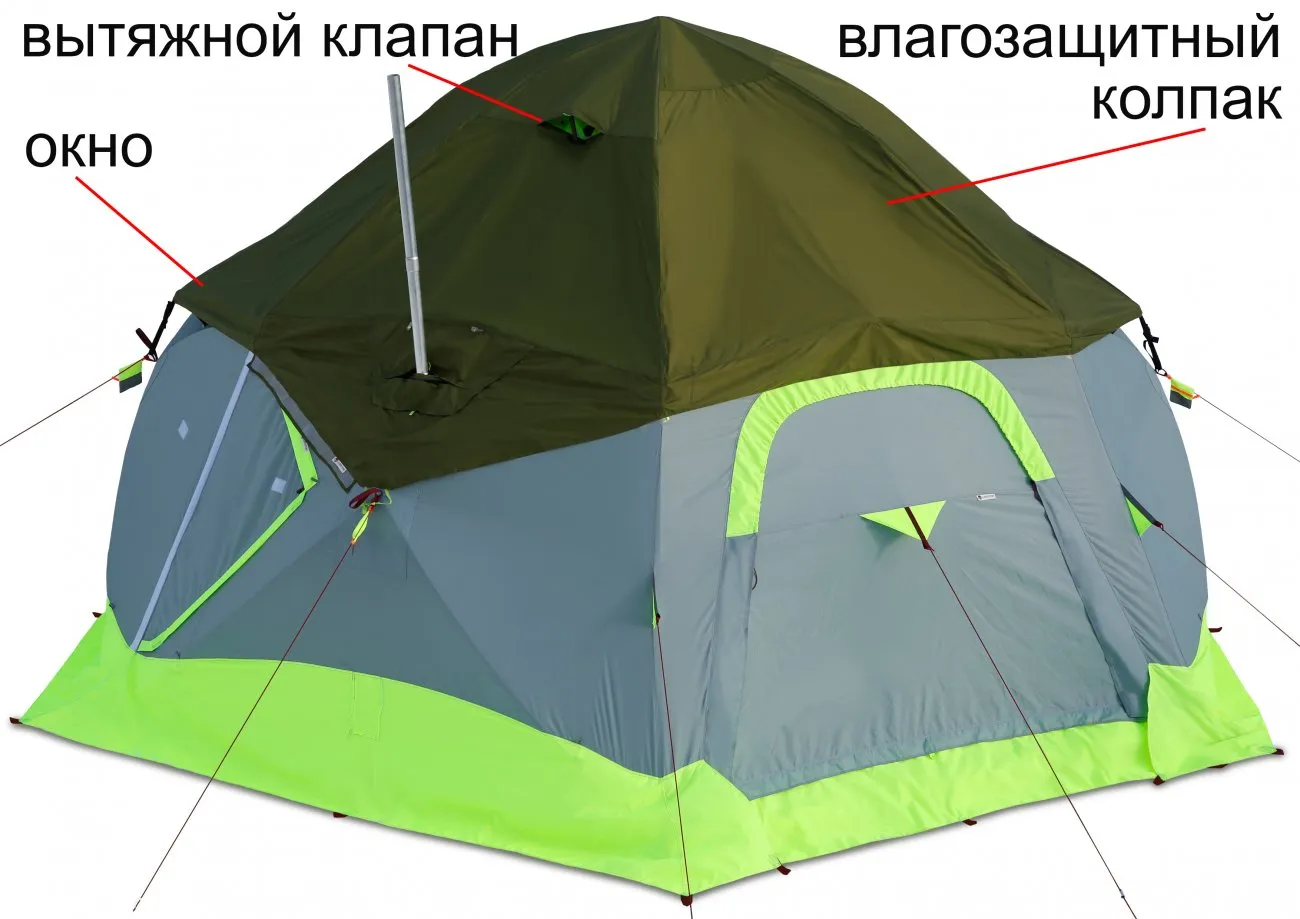

Для защиты палатки КубоЗонт 6 от дождя и мокрого снега рекомендуется использовать дополнительный влагозащитный колпак (опция, приобретается отдельно), который выполнен из прочной водостойкой ткани. Швы колпака проклеены герметизирующей лентой. Влагозащитный колпак полностью защищает верхнюю часть палатки от намокания. Дублируя вытяжной клапан в макушке палатки и все четыре окошка, колпак образует защитные козырьки для окон, обеспечивает влагозащиту клапанов отопительной трубы, защищает верхний стык Д-образной двери, а также формирует защитную планку для съемной распашной двери.

влагозащитный колпак

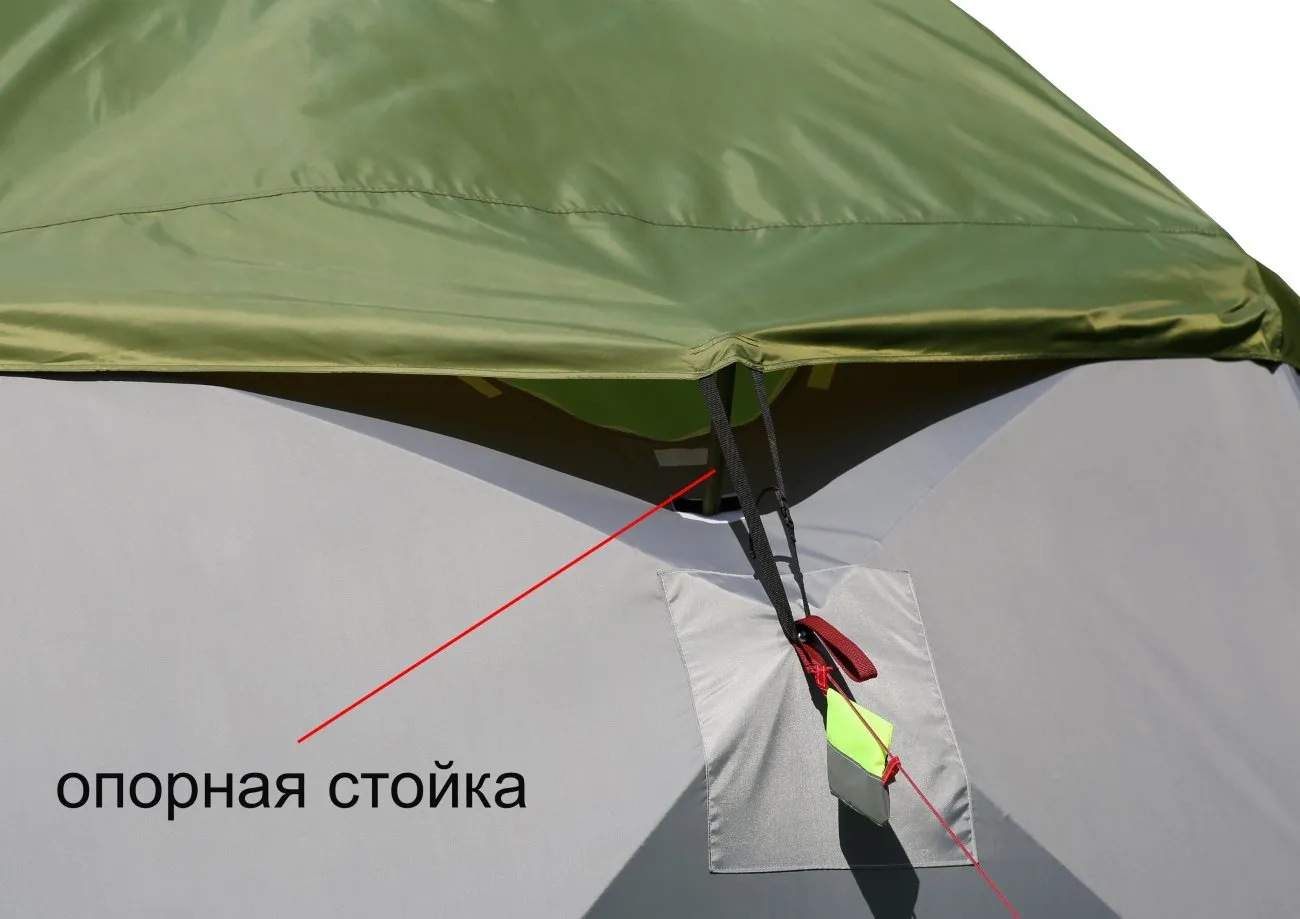

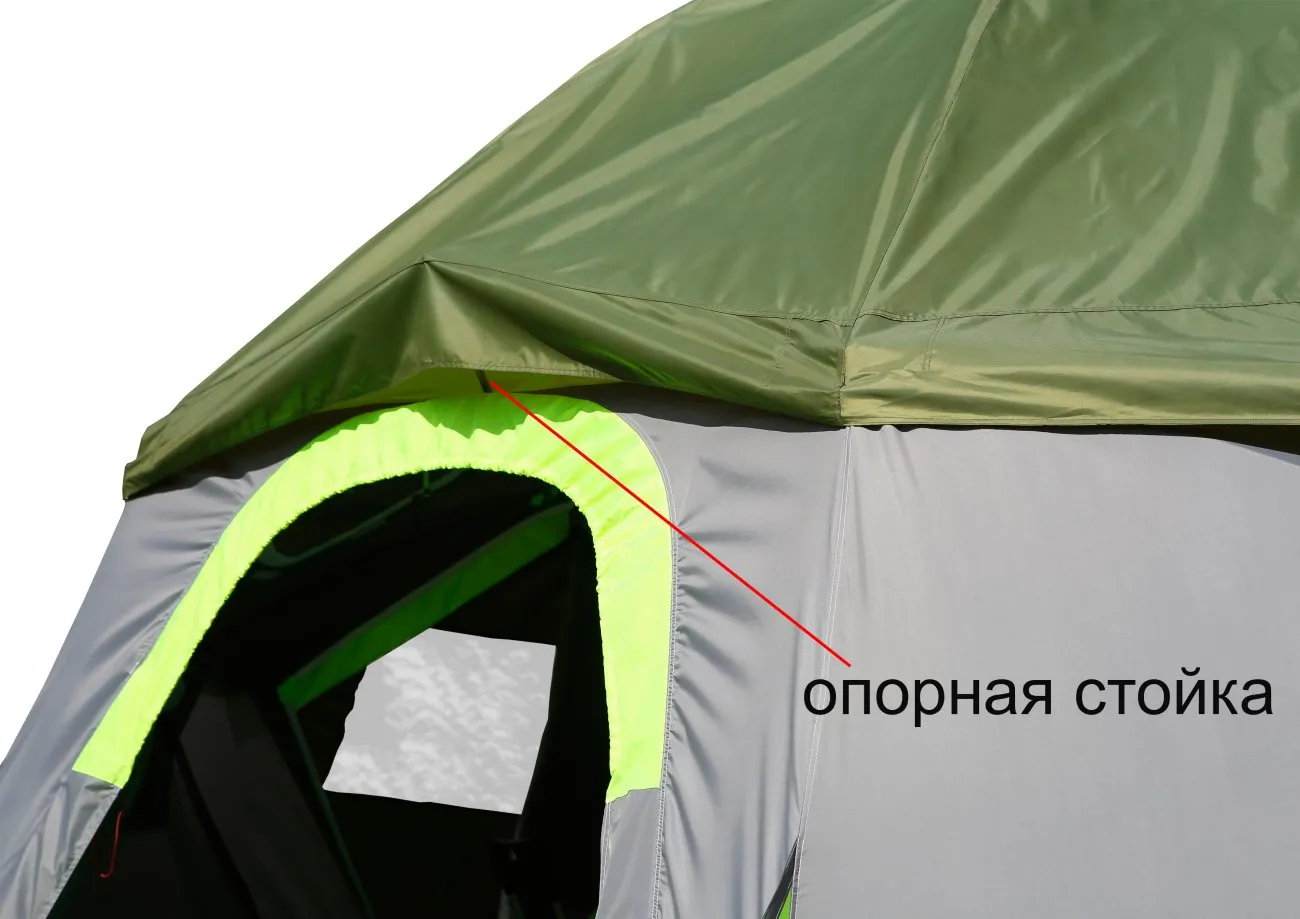

В дублирующих окна элементах колпака (козырьках для окон) встроены опорные стойки с возможностью регулировки их натяжения, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков. Через окна в палатку проникает уличный свет и доступен внешний обзор. Опорные стойки также установлены и над Д-образной дверью и глухой стенкой.

окна с опорной стойкой Д-образный вход

Опорные стойки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки выполняет функцию дополнительной теплоизоляции в холодную погоду и меньше нагревается в жаркую.

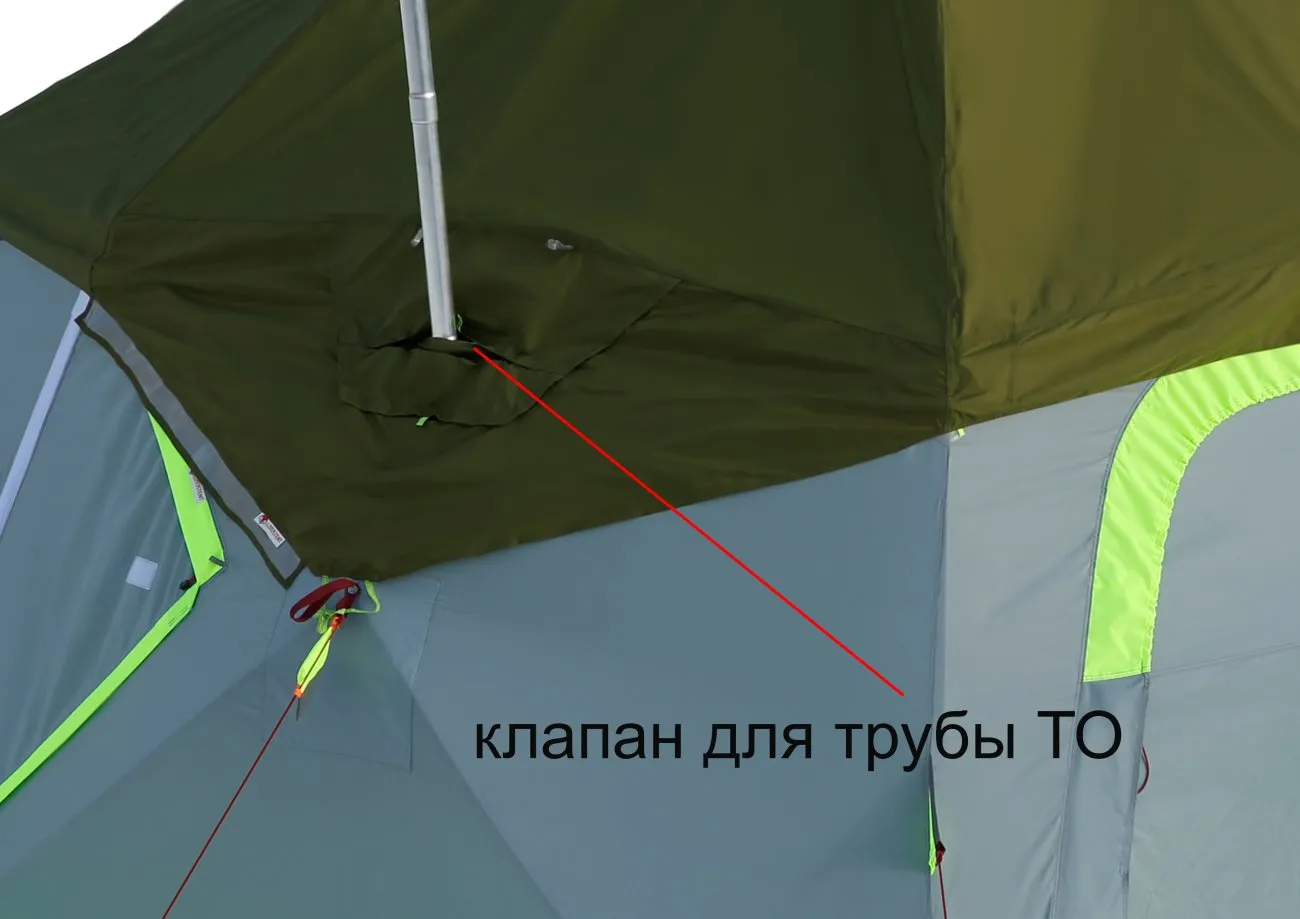

клапан для трубы разделка для печной трубы

Два окна в палатке, предназначенные для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу (влагозащита клапана отопительной трубы). При эксплуатации палатки с теплообменником вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы. При эксплуатации палатки с дровяной печью вытяжная труба выводится через полностью открытый клапан на колпаке, при этом в сам проем этого клапана устанавливается специальный огнеупорный фартук (опция, приобретается отдельно), обеспечивающий защиту (разделки) зоны вывода трубы от осадков. Клапан на колпаке подворачивается и крепится клевантами с небольшим навесом сверху на огнеупорный фартук, что предотвращает затекание воды под фартук во время дождя.

Распашная дверь

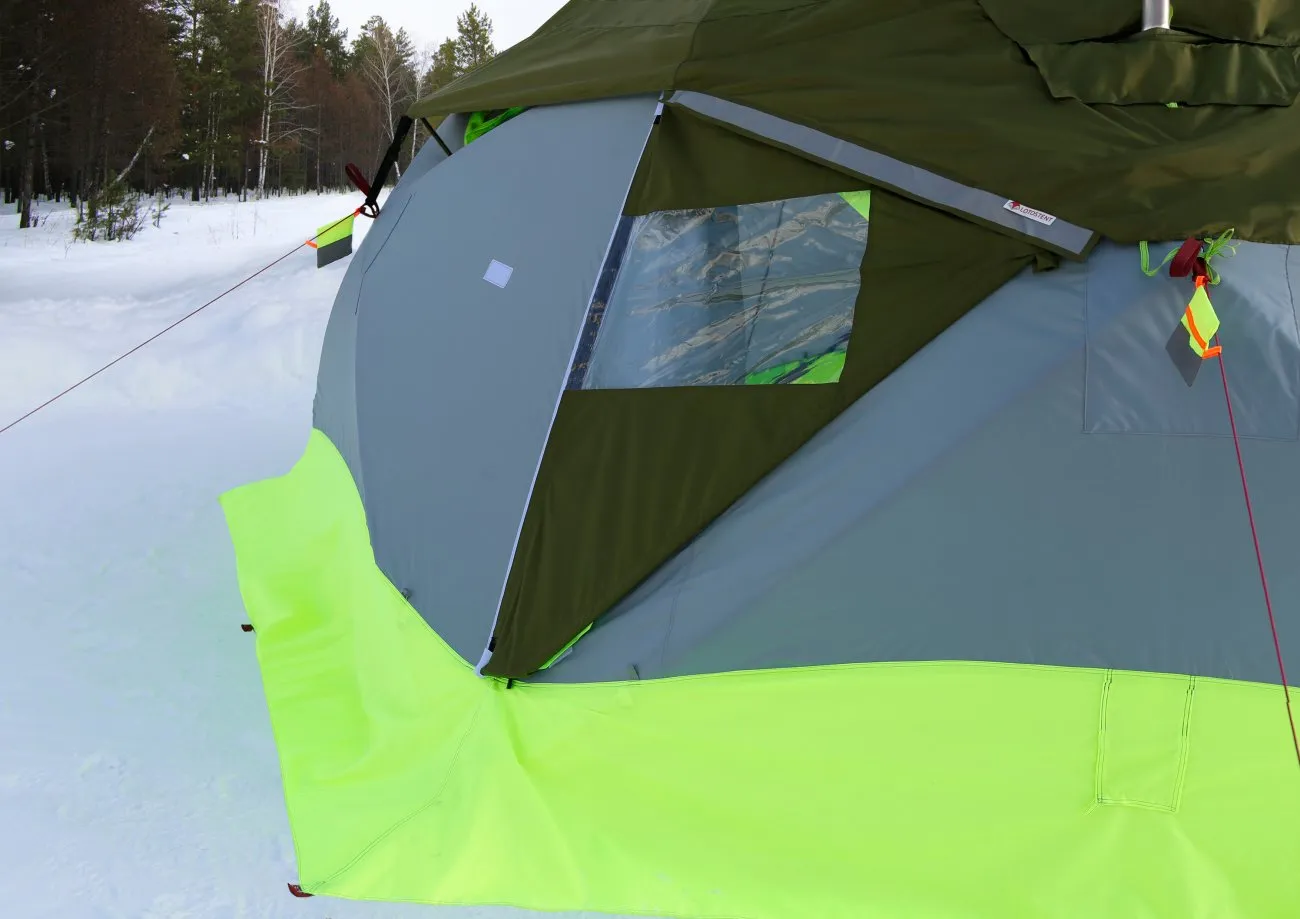

Один из двух входов в палатку, в базовом исполнении, оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает не более одной минуты.
Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии, но с сохранением тепла в жилом помещении.

распашная дверь распашная дверь

Распашная дверь используется при наличии установленного на палатке влагозащитного колпака (опция, приобретается отдельно). В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка предотвращает попадание внешних осадков (дождь, снег) внутрь дверного проема палатки.
В полотно распашной двери встроена прозрачная пленка, формирующая большое смотровое окошко.

Внутренняя капсула

Конструкция палатки ЛОТОС КубоЗонт 6 предусматривает установку дополнительной внутренней капсулы (опция, приобретается отдельно), которая устанавливается изнутри предварительно раскрытой палатки и крепится к специально оборудованной для этого стенке (одной из шести), оснащенной окном с универсальной системой крепления съемных элементов и приточным клапаном.

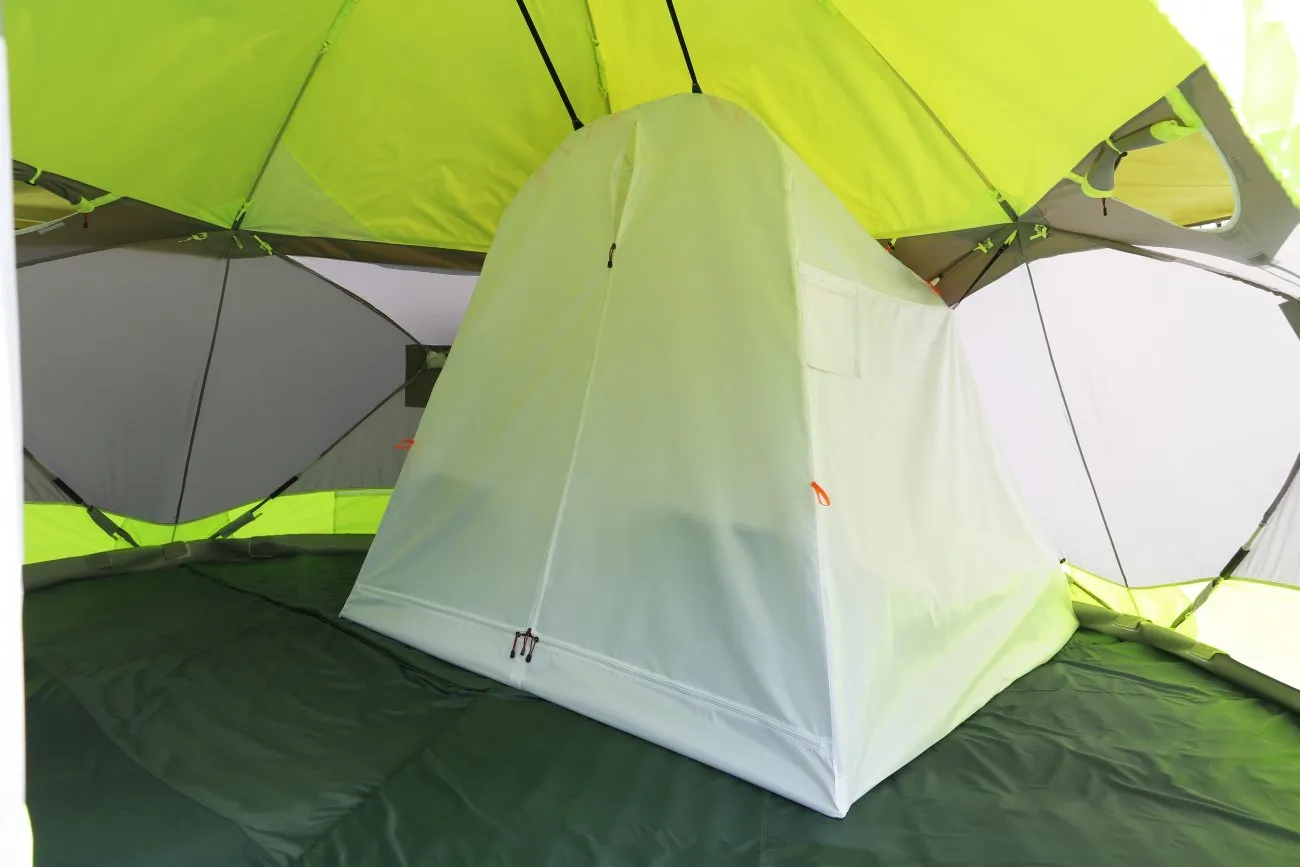

Внутренняя капсула КубоЗонт 6

Капсула имеет форму «полубочки», одна сторона которой оснащена жесткой каркасной аркой, формирующей ее стенки и входной проем, а с другая сторона - креплениями к тенту палатки, совмещенными с системой отопления палатки.

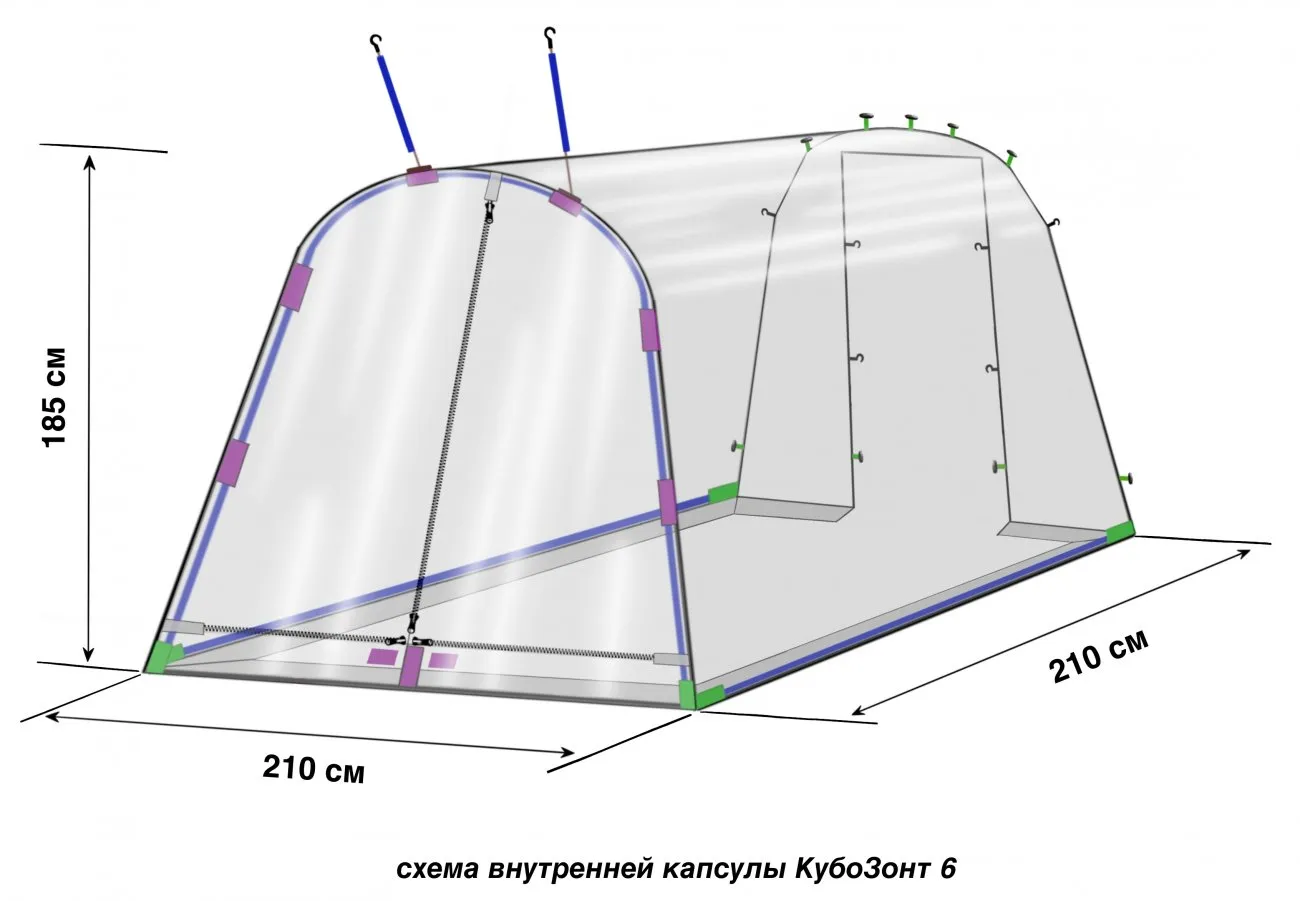

Схема Внутренней капсулы КубоЗонт 6

Система отопления капсулы встроена в общую систему отопления палатки таким образом, что монтаж и демонтаж внутренней капсулы можно оперативно производить с предварительно установленной внутри палатки отопительной печью, которая находится в рабочем, нагретом состоянии. Конструкция капсулы позволяет также произвести ее частичный демонтаж и фиксацию в полусобранном состоянии к стенке палатки с целью освободить занимаемое ею внутреннее пространство жилого помещения палатки, не прекращая при этом эксплуатацию отопительной печи. Процесс установки и частичного демонтажа внутренней капсулы наглядно показан в видеоролике:

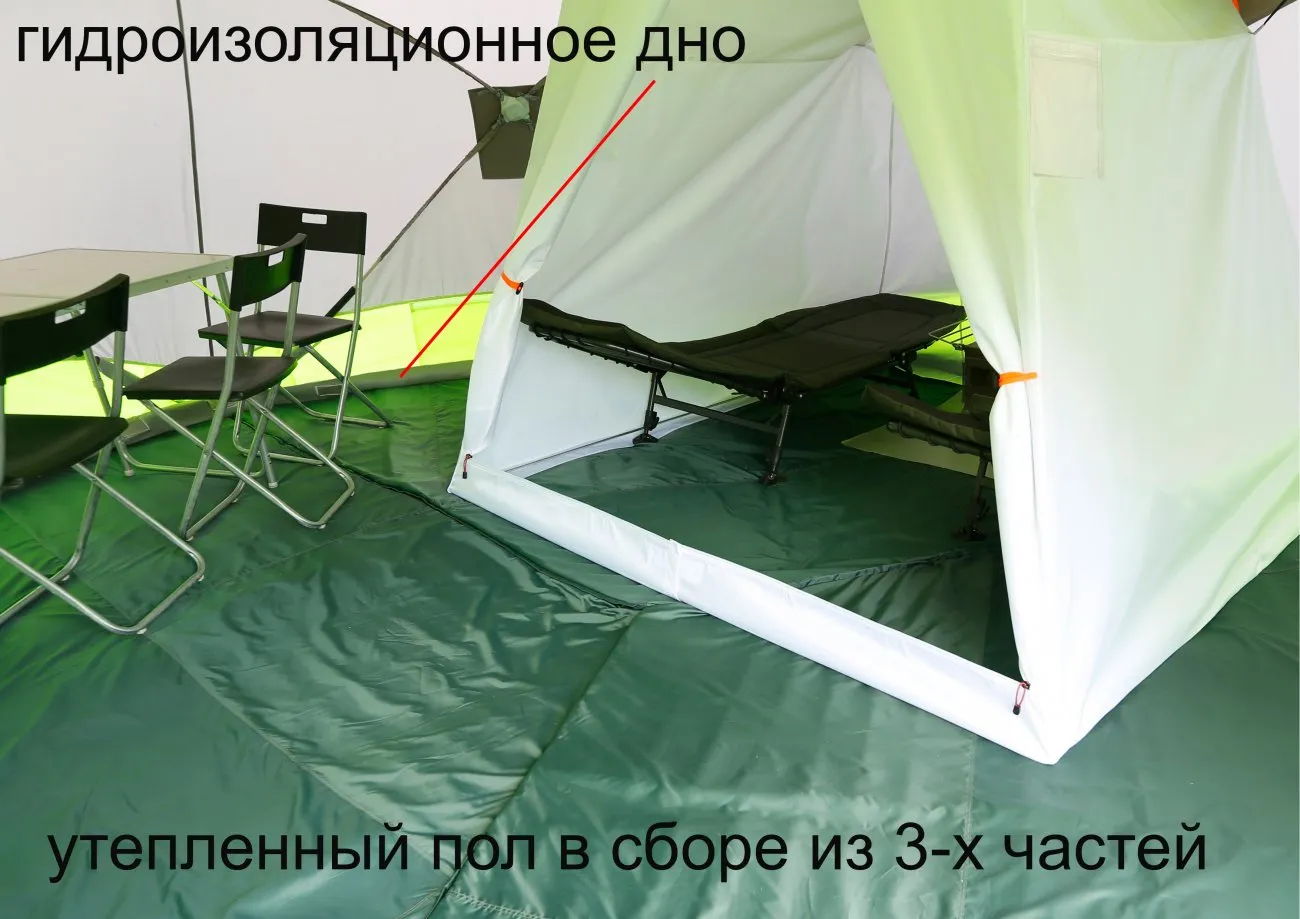

Капсула, которая, по существу, формирует дополнительную внутреннюю палатку, может быть установлена поверх гидроизоляционного дна и/или утепленного пола, покрывающего всю поверхность днища палатки. При такой установке пол является единым целым для всего жилого пространства укрытия, соответственно, если укрытие используется для зимней рыбалки, отверстия для лунок в таком полу рекомендуется формировать специальными фланцами для сохранения его герметичности.

Внутренняя капсула КубоЗонт 6

Внутренняя капсула предусматривает установку собственного гидроизоляционного дна (210х210 см) с бортиками 20 см (опция, приобретается отдельно), которое обеспечивает полную герметичность нижнего пространства капсулы. Гидроизоляционное дно может быть отдельно закреплено с передней стороны (вход в капсулу) ввертышами ко льду или колышками к грунту, а с задней стороны - на липучке к стенке палатки.

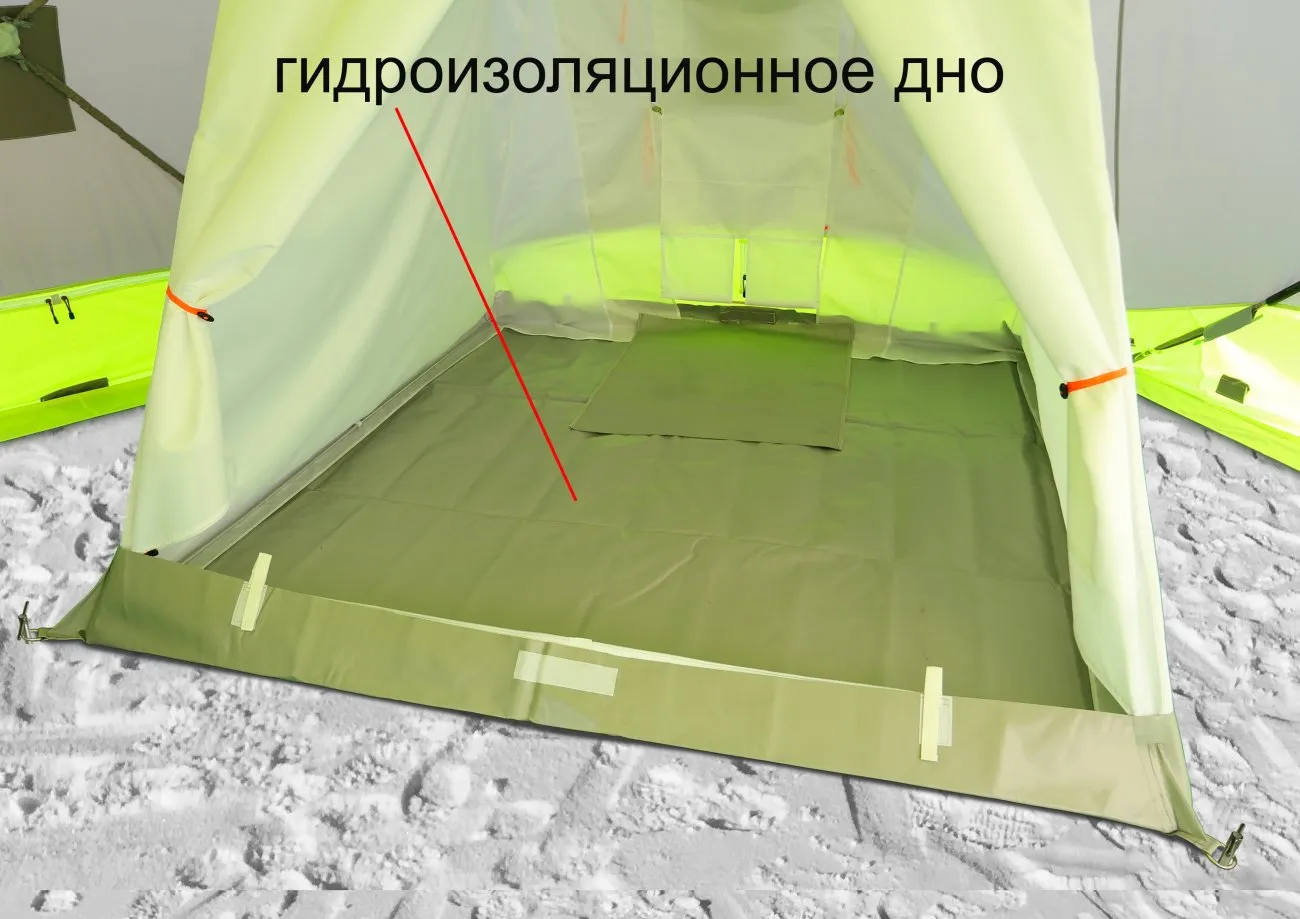

гидроизоляционное дно для капсулы

Утепленный пол 210х210 см (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна, обеспечивая внутренней капсуле эффективную теплоизоляцию снизу.

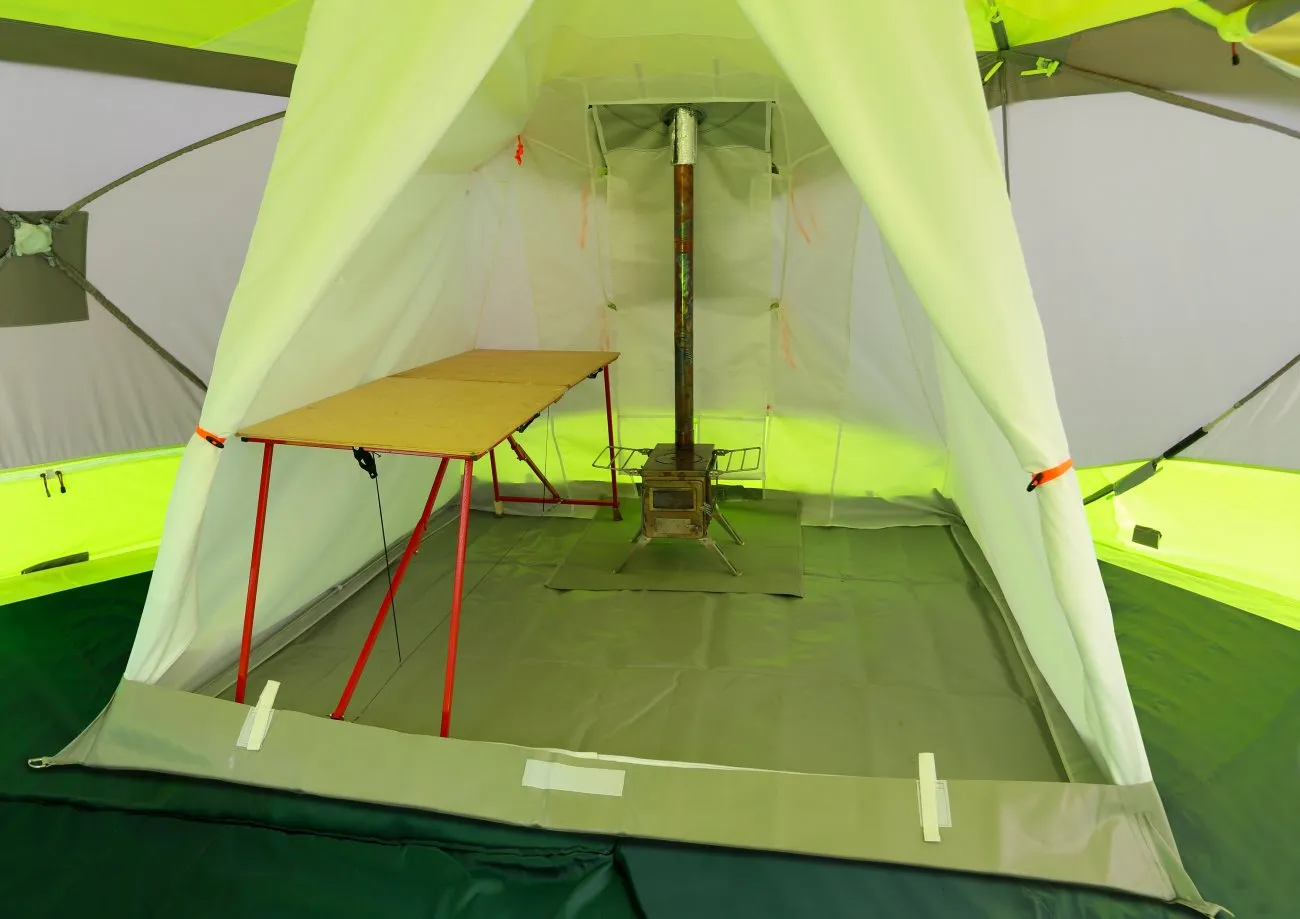

гидро-термоизоляционное дно для капсулы

Установка внутренней капсулы в собственное гидро-термоизоляционное дно рационально при использовании укрытия для зимнего подледного лова, тогда жилое пространство капсулы, полностью защищенное от воды, снега и ветра, позволяет создать внутри палатки сухое и теплое помещение для полноценного отдыха, а остальное внутреннее пространство палатки использовать для рыбалки, размещая снаряжение и лунки в любых конфигурациях и на значительном отдалении друг от друга. Один из возможных вариантов расположения снаряжения внутри палатки показан на схеме:

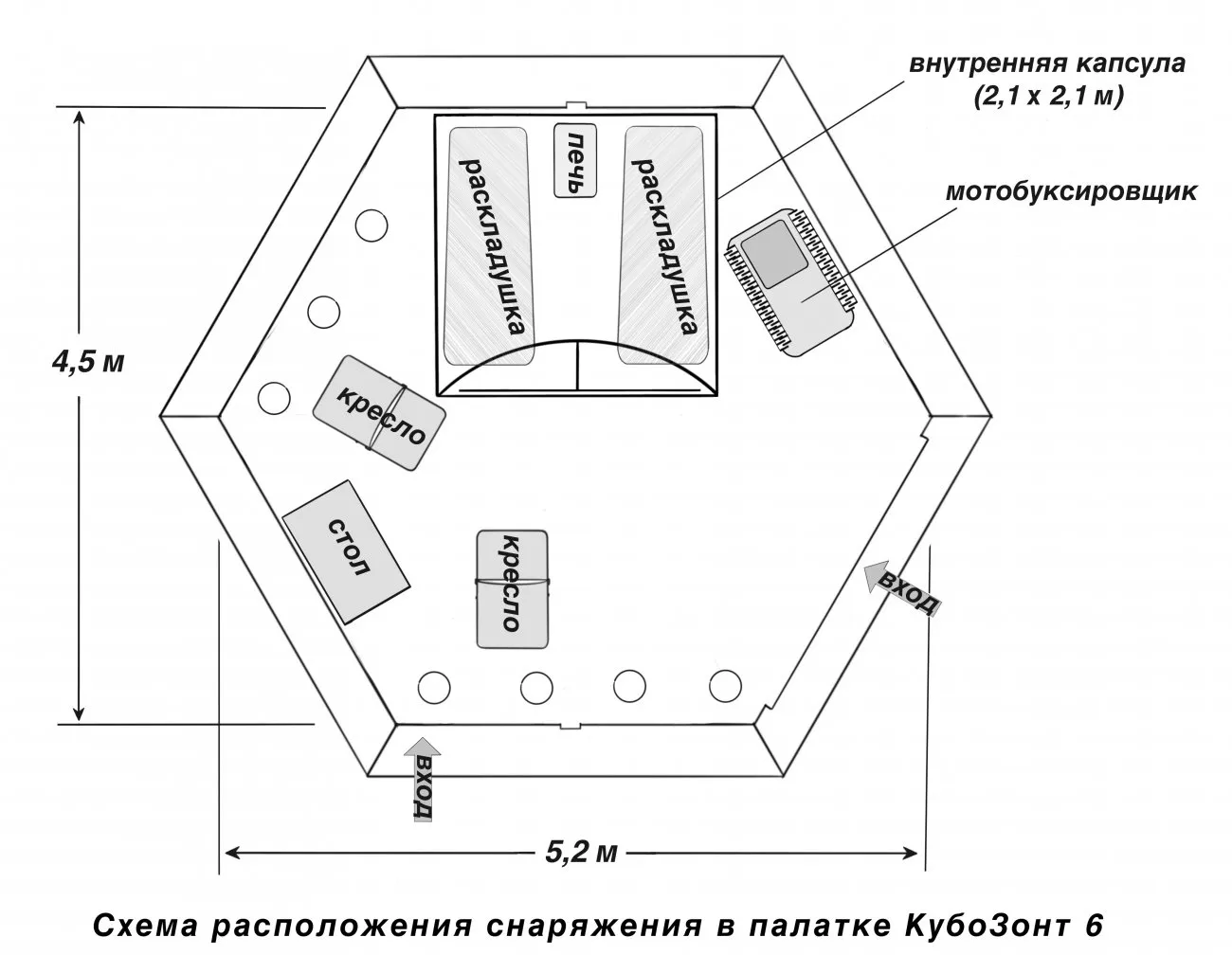

Схема расположения снаряжения в палатке КубоЗонт 6

Внутренняя капсула имеет размер по дну 210 х 210 см и высоту 180 см в верхней ее точке. Размер капсулы позволяет установить в ней две походные раскладушки с туристической печью и использовать ее в качестве полноценной теплой двуспальной комнаты.

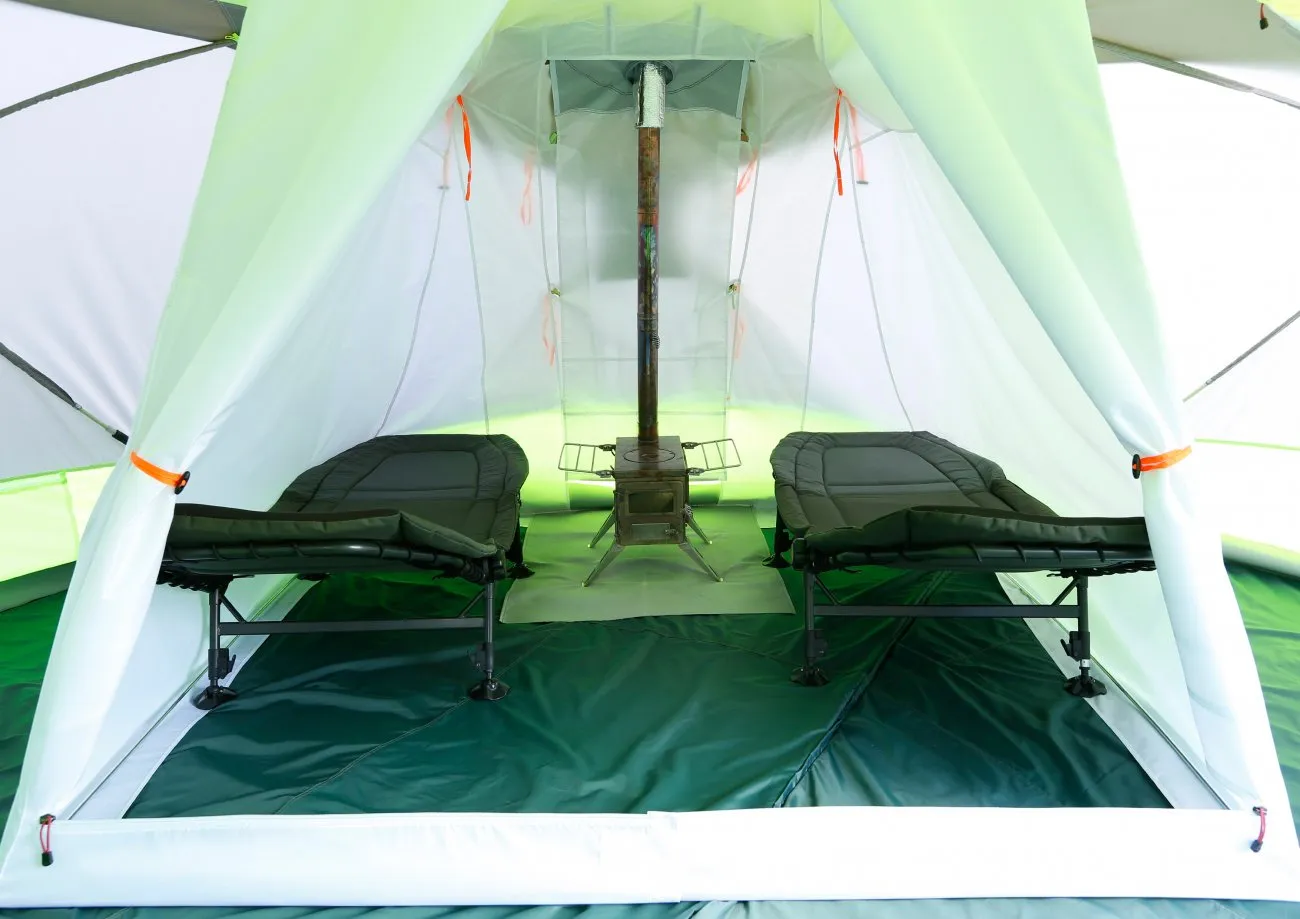

теплая комната внутри палатки

Установленная в палатке капсула занимает только часть жилого пространства укрытия, при этом в палатке остается много свободного места для размещения прочего снаряжения. Обзор внутреннего пространства наглядно демонстрируется в видеоролике:


Другим вариантом применения капсулы может быть ее использование в качестве банного отсека (парилки) внутри палатки. Размер капсулы позволяет установить в ней большой банный полок (180 х 60 х 60 см) и прочее банное оборудование. Водостойкие стенки капсулы, установленной в гидроизоляционное «корыто», позволяют проводить в ней водные процедуры, сохраняя полностью сухим остальное пространство палатки.

банная комната

Небольшое замкнутое пространство капсулы позволит легко обеспечить внутри неё высокую температуру и оптимальные банные условия с помощью даже маломощной походной печи, а остальное свободное пространство палатки использовать для организации отдыха после банных процедур.
Применение палатки в качестве специализированной мобильной бани представлено в комплекте – Мобильная баня ЛОТОС КубоЗонт 6

Оснащение палатки

Зимняя палатка ЛОТОС КубоЗонт 6 имеет полный профессиональный комплект оснащения для зимней рыбалки, в который входят:

  • две входные двери с замками №10 на прочной витой молнии;
  • внешние защитные планки на молниях дверей;
  • широкие внутреннюю и внешнюю ветрозащитные юбки;
  • четыре окошка на боковых стенках, два из которых оснащены универсальной системой крепления дополнительных внешних съемных элементов (опции, приобретаются отдельно): прозрачное окно, клапан под вытяжную трубу теплообменника, огнеупорный клапан из кремнеземной ткани под вытяжную трубу дровяной печи, противомоскитная сетка;
  • два регулируемых приточных клапана в нижней части стенок;
  • регулируемый вытяжной клапан с защитным козырьком в макушке;
  • четыре полочки из сетки по периметру купола и одна съемная по центру потолка;
  • карманы на молнии, расположенные на внутренней стенке;
  • внутренние крепления для одежды и аксессуаров;
  • светоотражающие элементы на стенках снаружи;
  • защитные колпачки на механизмах (хабах) каркаса;
  • защитные рукава на дугах каркаса;
  • усиленные крепления для ввертышей (колышков) и растяжек;
  • чехольчики и кармашки для шнуров-растяжек;
  • усиления дуг в местах опоры каркаса на грунте.

Большая зимняя палатка ЛОТОС КубоЗонт 6

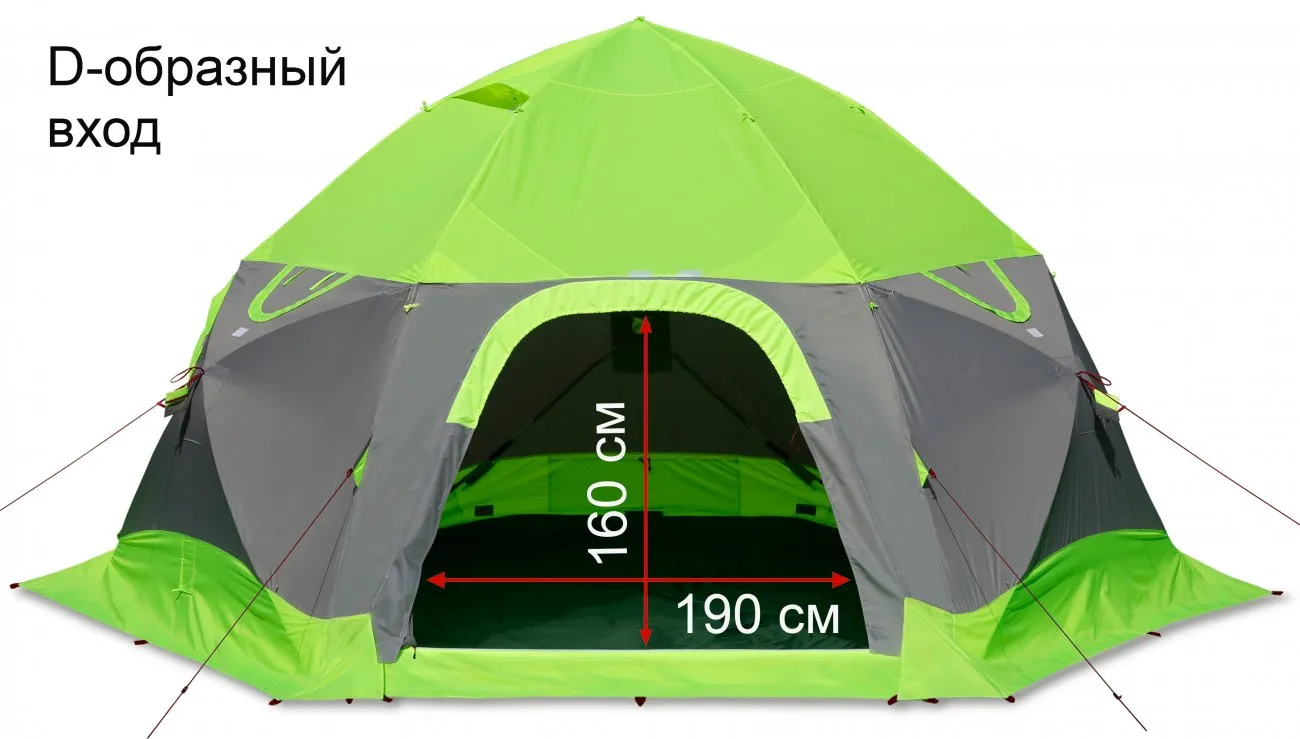

Первый, основной, вход в палатку выполнен в виде Д-образного дверного проема, открывающегося почти во всю ширину (190 см) и высоту (160 см) боковой стенки, позволяя свободно заносить внутрь укрытия любое габаритное снаряжение и даже загнать внутрь палатки технику, например, мотобуксировщик или снегоход.
Внимание! Загоняя внутрь палатки технику, необходимо обеспечить защиту молнии на пороге дверного проема палатки.

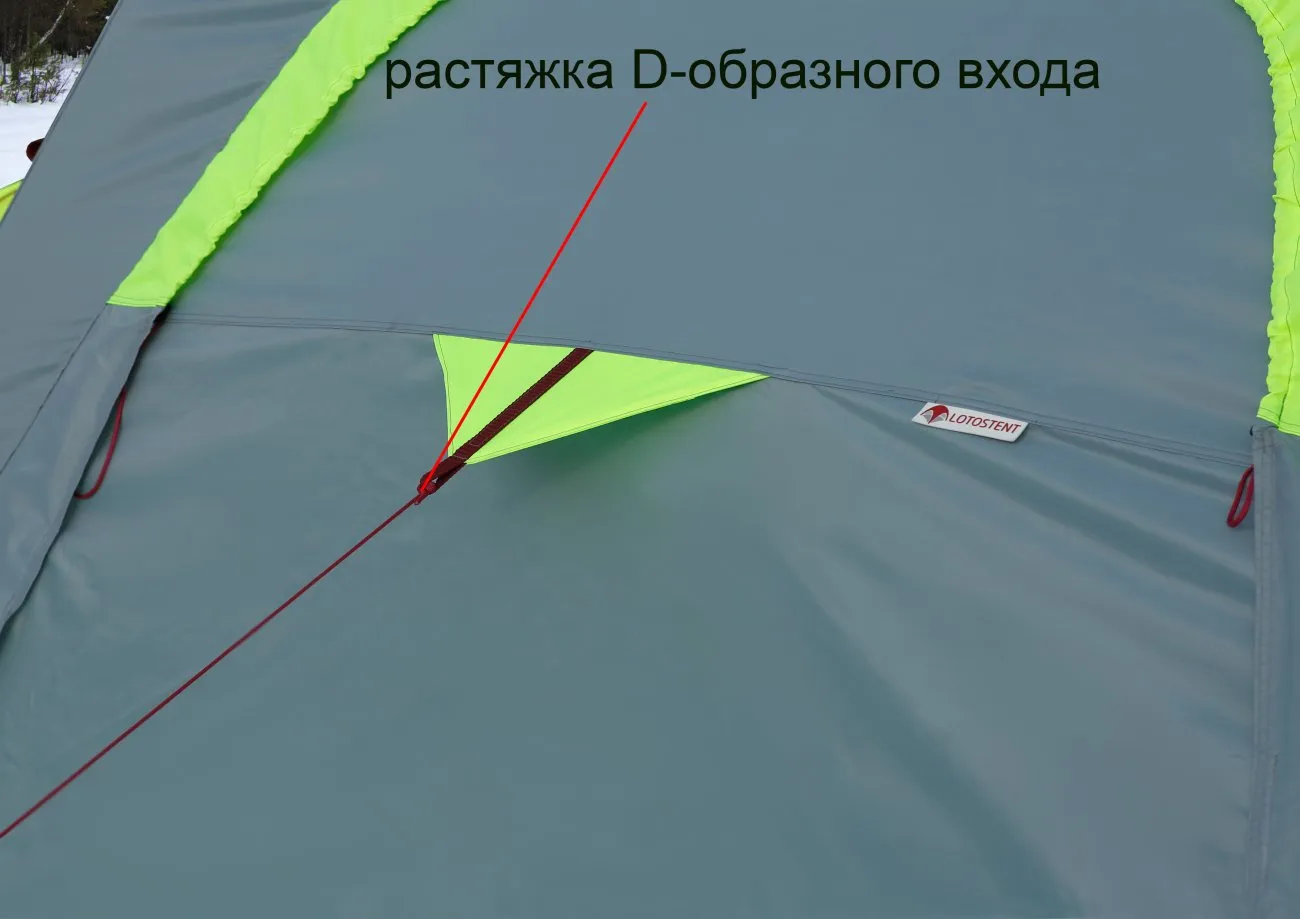

Створка Д-образного входа оснащена усиленным креплением для растяжки, которую следует установить в штормовую погоду, при этом вход будет функционировать и открываться на половину дверного проема.

оттяжка на Д-образной двери

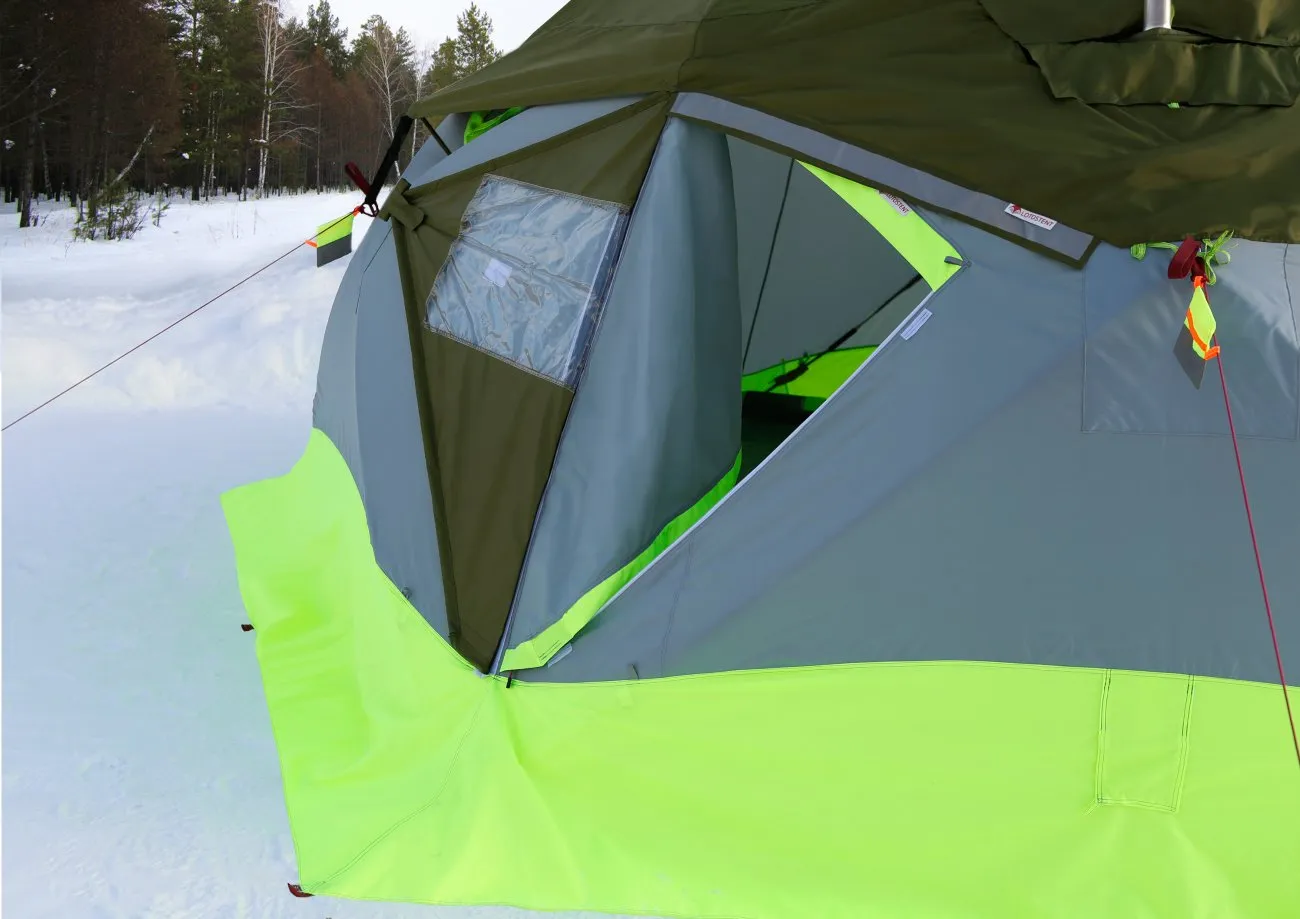

Второй, дополнительный, вход выполнен в виде углового дверного проема, оснащенного системой установки внешней распашной двери (опция, приобретается отдельно). Распашная дверь значительно упрощает и ускоряет вход и выход из палатки с сохранением тепла в жилом помещении.

Большая зимняя палатка ЛОТОС КубоЗонт 6

В дверях установлена прочная молния №10 с двумя встречными замками. Молнии дверей оснащены снаружи защитными планками на липучках. Планки накрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

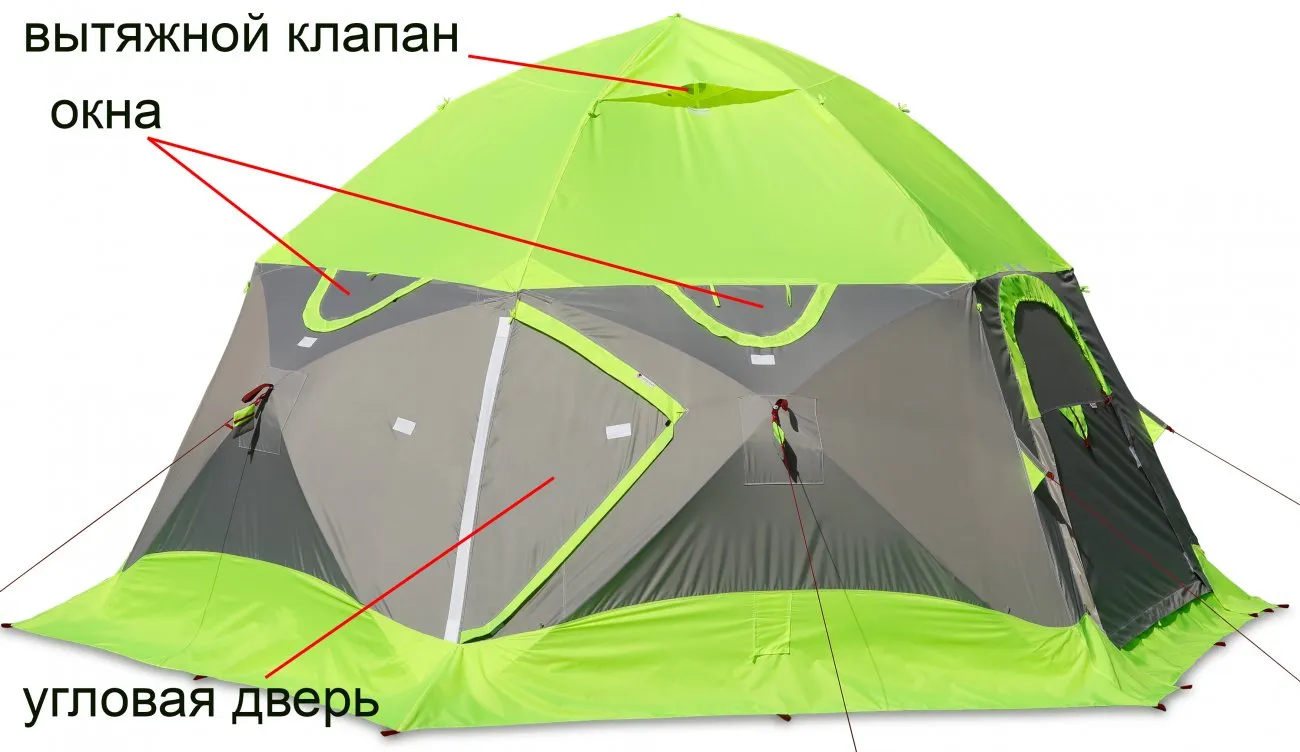

Четыре окна, расположенные на стенках палатки, обеспечивают круговой обзор и вентиляцию укрытия.
В верхней части крыши расположен вытяжной клапан, выполненный в виде регулируемого утяжкой рукава, позволяющего закрывать его частично или полностью. С внешней стороны тента вентиляционный клапан защищен от осадков козырьком, который в открытом состоянии фиксируется опорной стойкой, а в закрытом - фиксируются на «липучке»

Нижний периметр палатки оснащен широкими цельными внутренней и внешней юбками, которые обеспечивает укрытию надежную защиту от ветра даже при установке палатки на неровной поверхности.

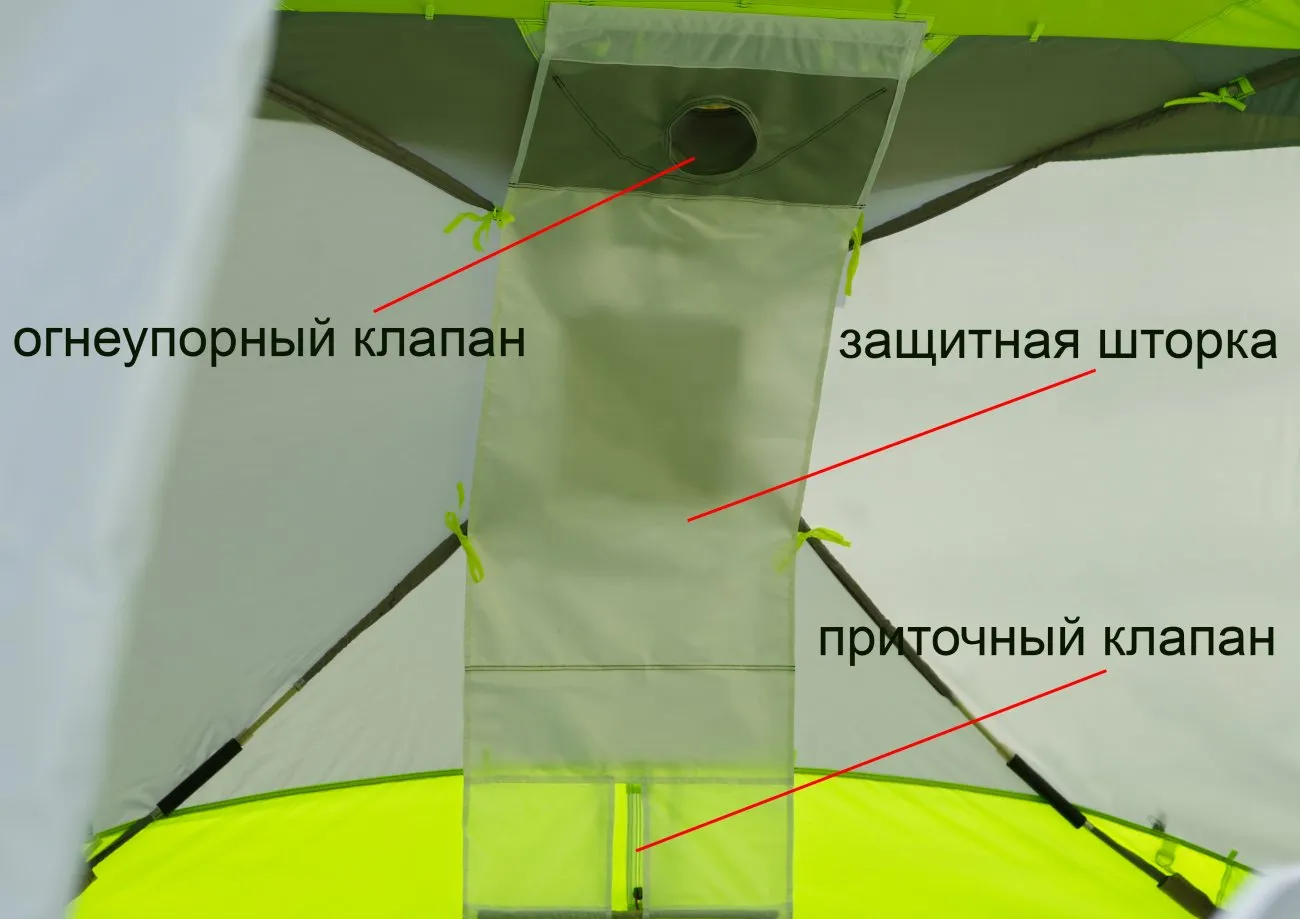

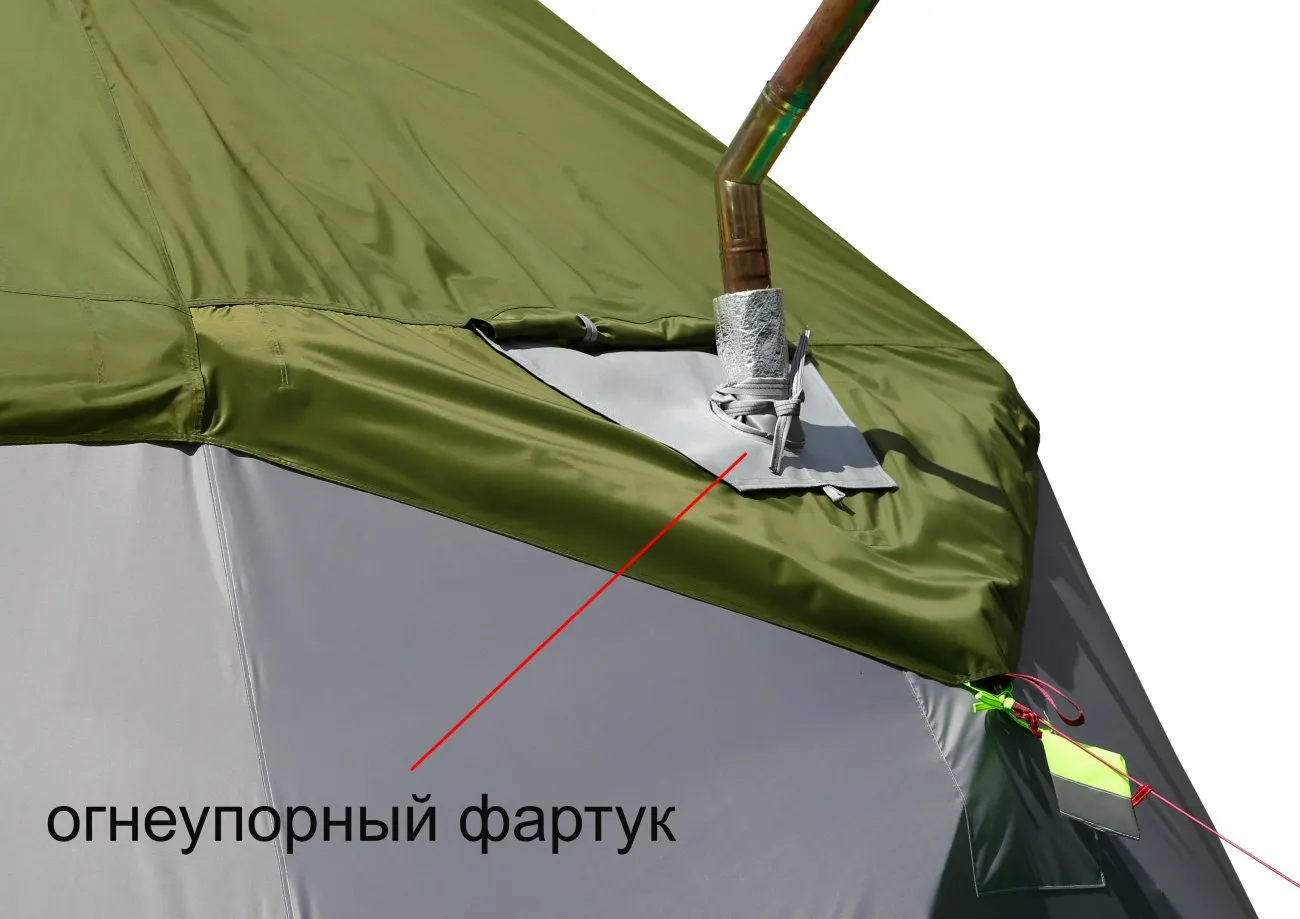

огнеупорный клапан со шторкой для установки печки

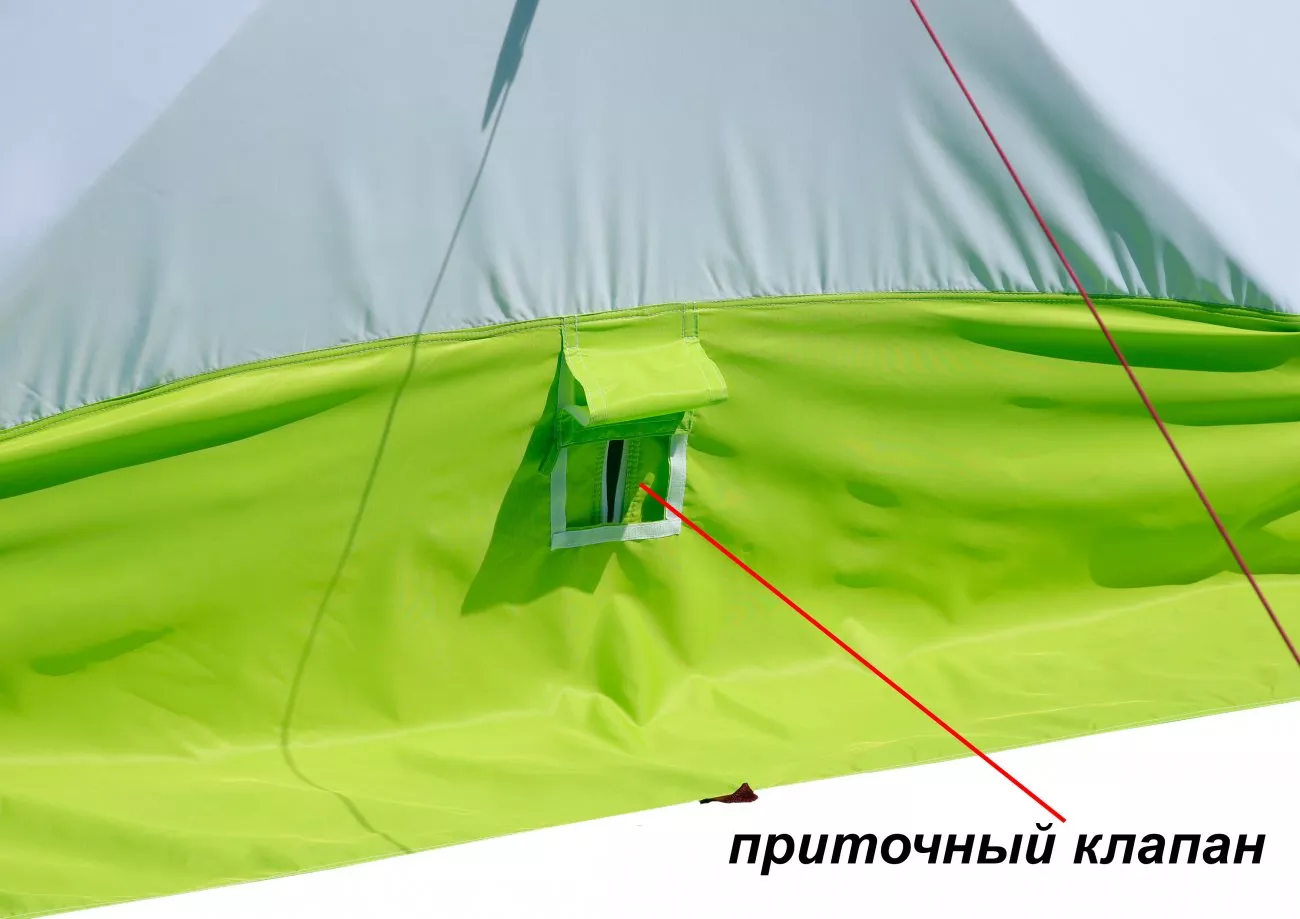

Две стенки палатки, оснащенные приточными клапанами и окнами с предусмотренной возможностью крепления в них огнеупорного клапана под вытяжную трубу (опция, приобретается отдельно), образуют приточно-вытяжные системы, позволяющие устанавливать в палатке сразу два отопительных прибора, например, туристические дровяные печи.

Зимняя палатка КубоЗонт 4 Термо

С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которой, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления или прочих коммуникаций.

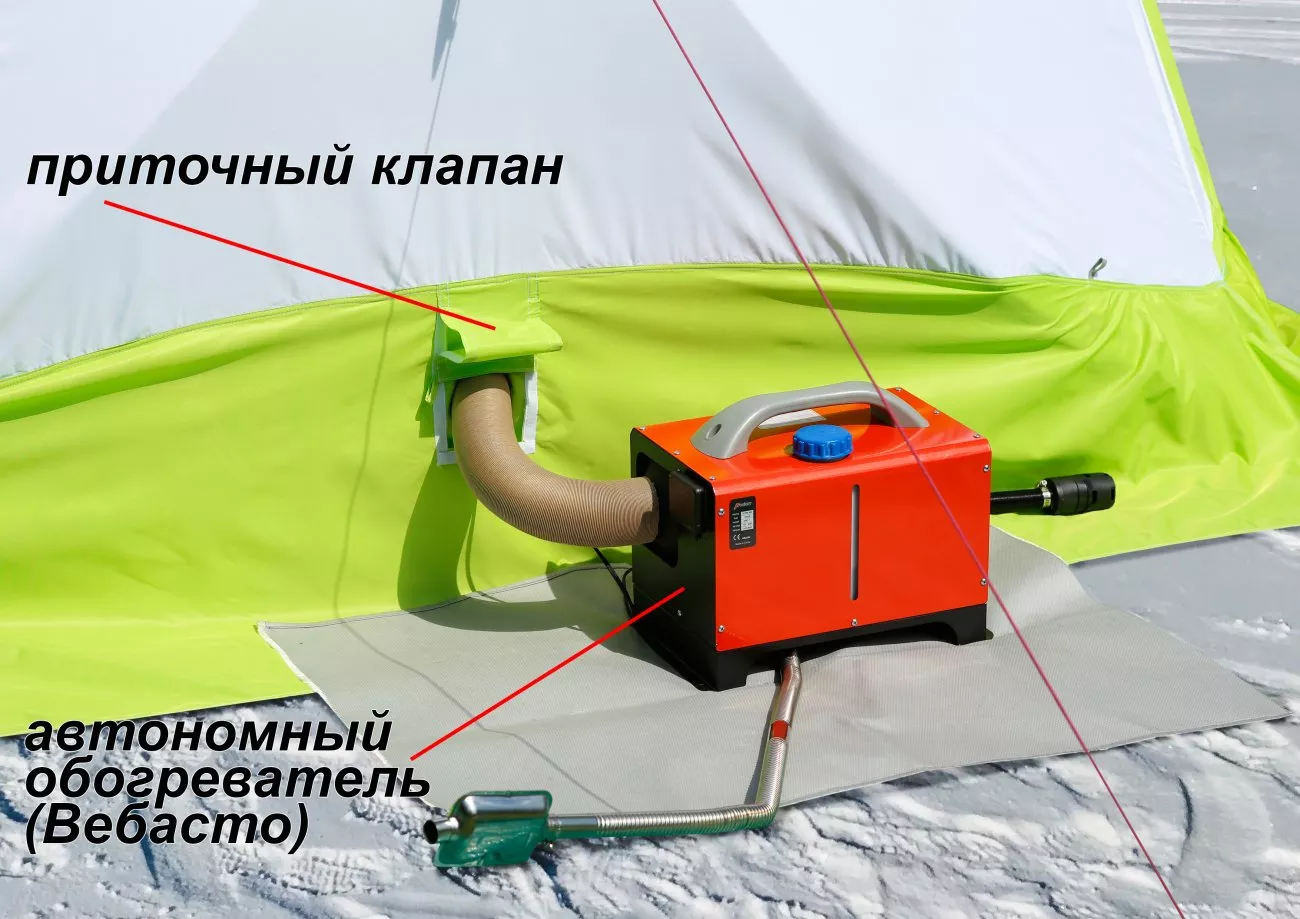

Установка Вебасто в палатке КубоЗонт 4 Терм

Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя, согласно правилам и требований по безопасности обогревателя, производится с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке.

Установка Вебасто в палатке КубоЗонт 4 Термо

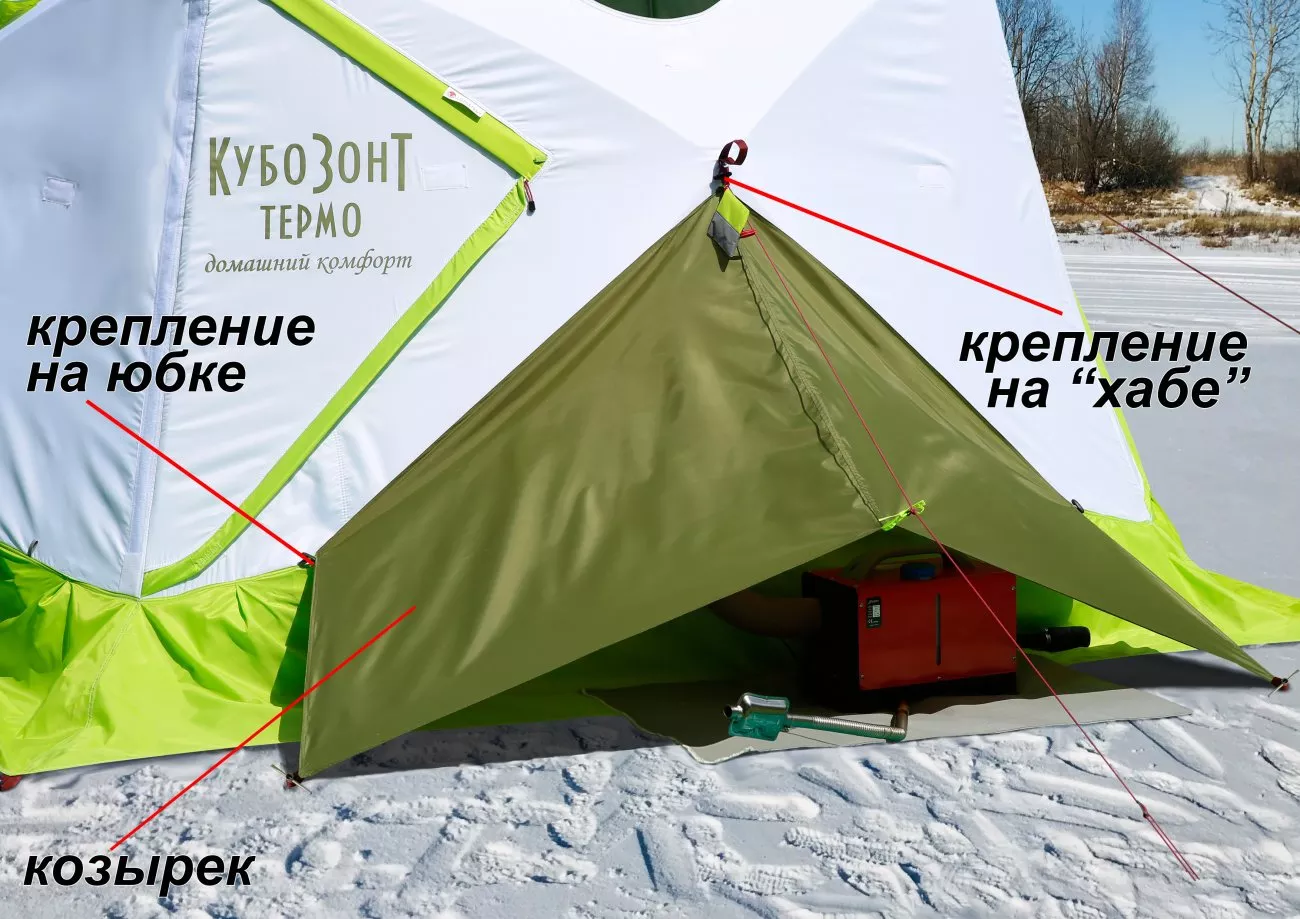

Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька (опция, приобретается отдельно). Козырек крепится к палатке за стропельную петлю на «хабе» и к петлям над внешней юбкой. Натяжка козырька производится шнуром-растяжкой, установленным на стенке палатки, и фиксацией колышками к грунту.

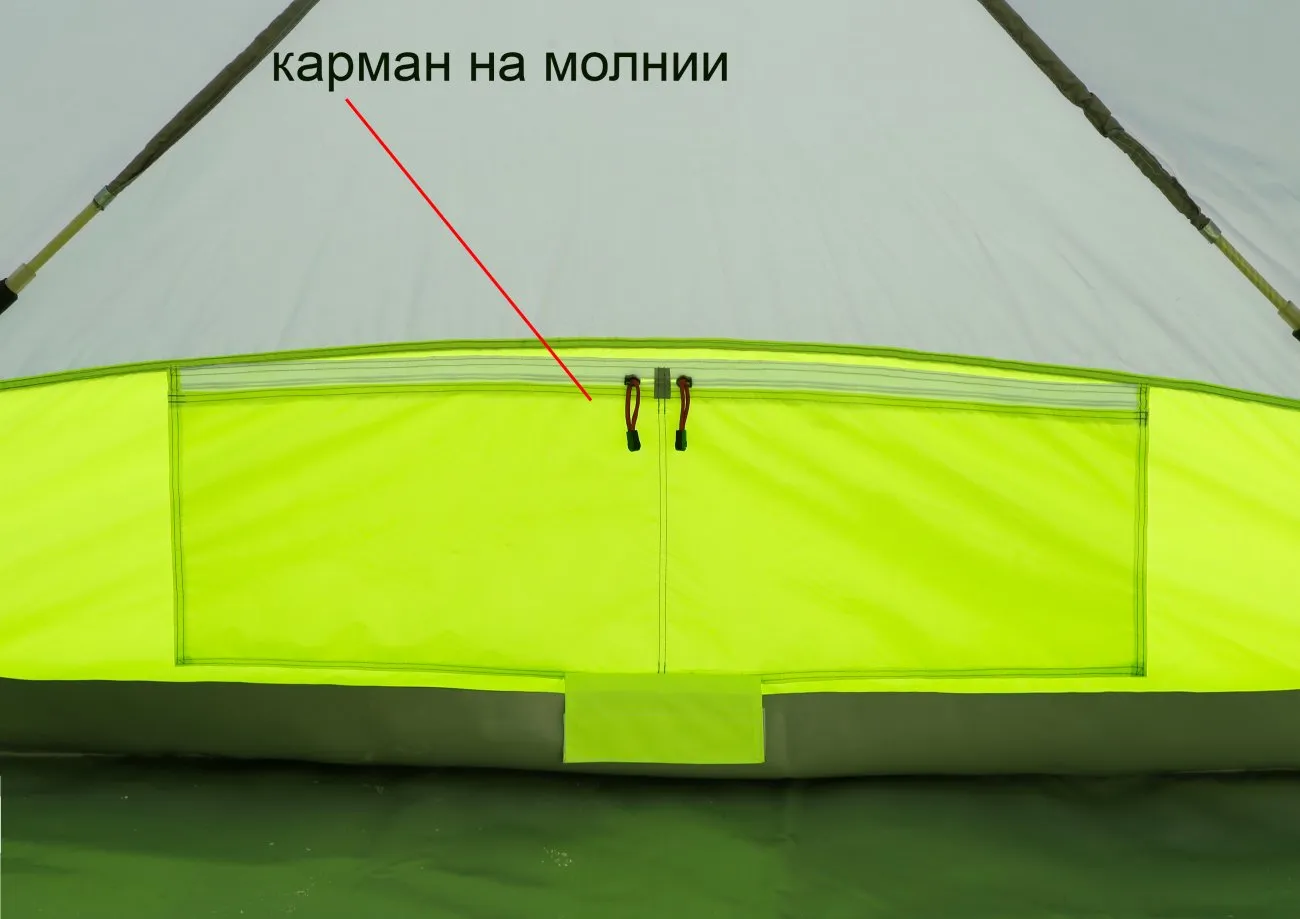

кармашки карманы

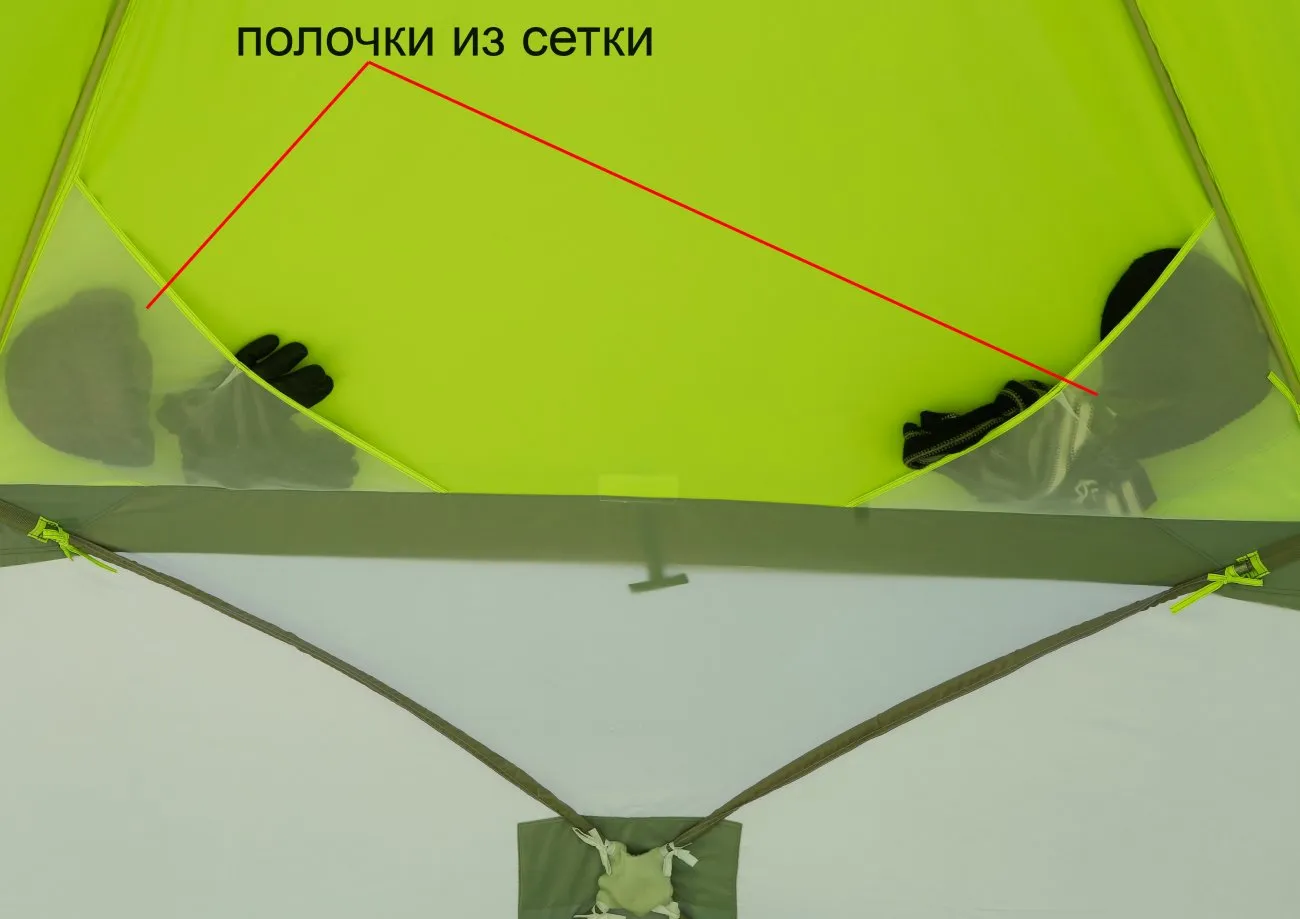

По периметру купола внутри палатки расположены четыре полочки из сетки и одна съемная по центру потолка. Полочки удобны для размещения в них мелких предметов обихода. На одной из внутренних стенок в нижней ее части расположен большой сдвоенный карман на молнии.

Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Дуги боковых стенок каркаса оснащены тканевыми чехлами для компенсации их трения о тент палатки.


Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия необходимо установить две вертикальные опорные стойки и одну горизонтальную распорку над Д-образным входом, закрепить все внешние крепления к грунту, используя для этого шесть усиленных петель по углам под внешней юбкой и шнуры-растяжки, установленные на стенках палатки (7 растяжек на стенках + 1 растяжка на створке Д-образной двери).
Вертикальные опорные стойки и горизонтальная распорка входят в базовую комплектацию палатки и имеют одинаковую конструкцию и размеры. Опорная стойка (распорка) состоит из двух стыкуемых между собой частей - нижней полой трубки и верхней трубки, оснащенной регулировочным винтом (всего в комплекте 3 стойки). Опорные стойки и распорки устанавливаются изнутри в предварительно раскрытой палатке.

Большая зимняя палатка ЛОТОС КубоЗонт 6

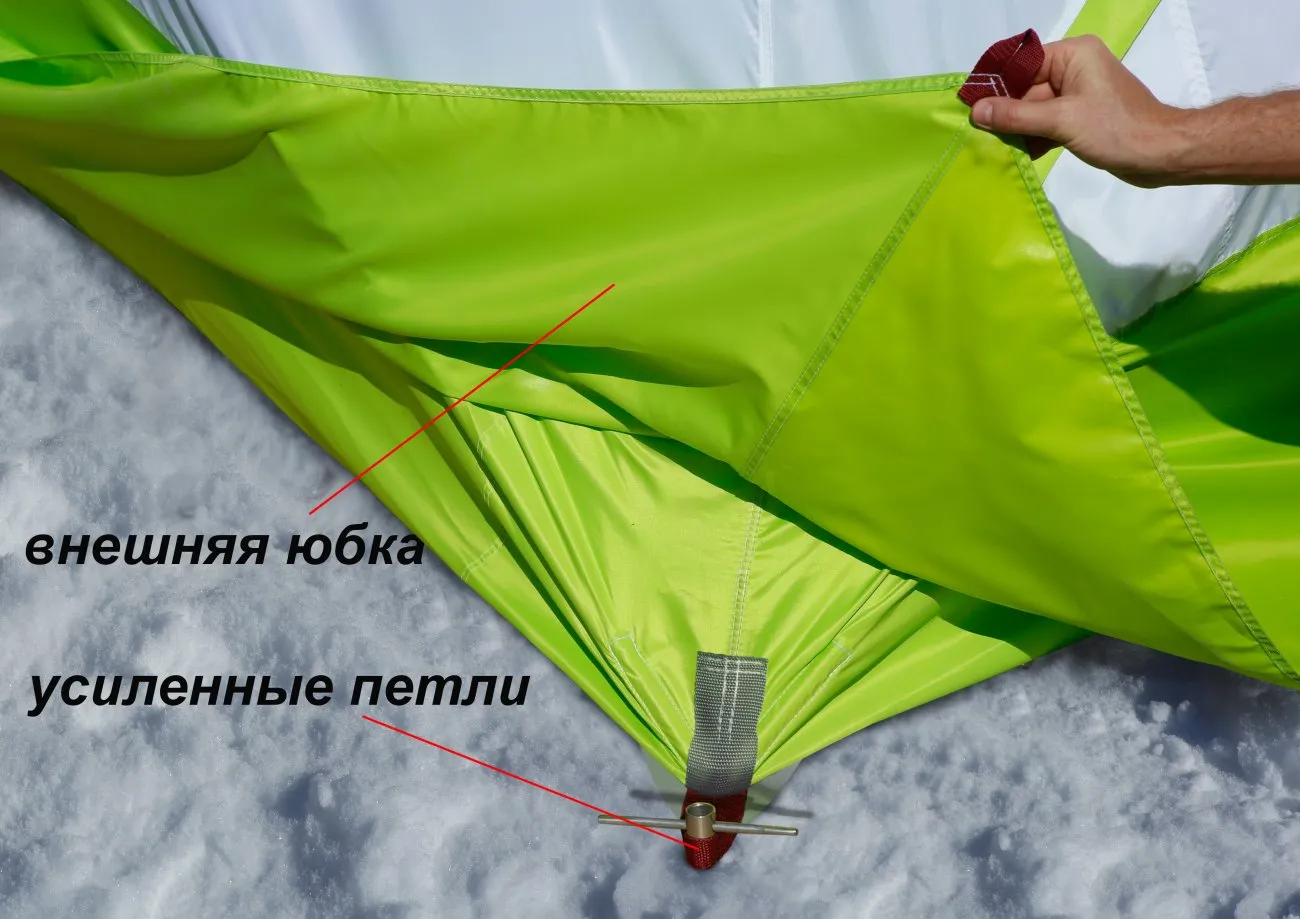

К грунту палатка крепится колышками за силовые петли, расположенные по углам под внешней юбкой в местах сочленения дуг. Петли усилены ПВХ вставками для защиты от протирания в местах опоры каркаса на грунте. Внешняя юбка по всему ее периметру оснащена шестнадцатью креплениями для надежной ее фиксации по мере необходимости.

Усиленные петли для ввертышей

Крепление палатки с натяжкой по всем шести углам необходимо производить именно под юбкой, что обеспечивает жесткую фиксацию каркаса на грунте и лучшую ветроустойчивость по сравнению с креплением за саму юбку. Хорошо растянутая по всем шести углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

Палатка Кубозонт 6 – это Ваше надежное зимнее и межсезонное укрытие в любую погоду!
Купить палатку Лотос КубоЗонт 6 и аксессуары к ней можно по ссылке.
