  • Инструкция по эксплуатации палаток, оснащенных каркасом третьего поколения «ЛОТОС Куб М2» с телескопической системой сложения.

Инструкция по эксплуатации палаток, оснащенных каркасом третьего поколения «ЛОТОС Куб М2» с телескопической системой сложения.

Инструкция применима для моделей палаток 2017 года:
ЛОТОС Куб М2
ЛОТОС Куб М2 Термо

Раскрытие и установка палатки ЛОТОС Куб М2:

  1. Достаньте палатку из сумки.
    рис 1.jpg

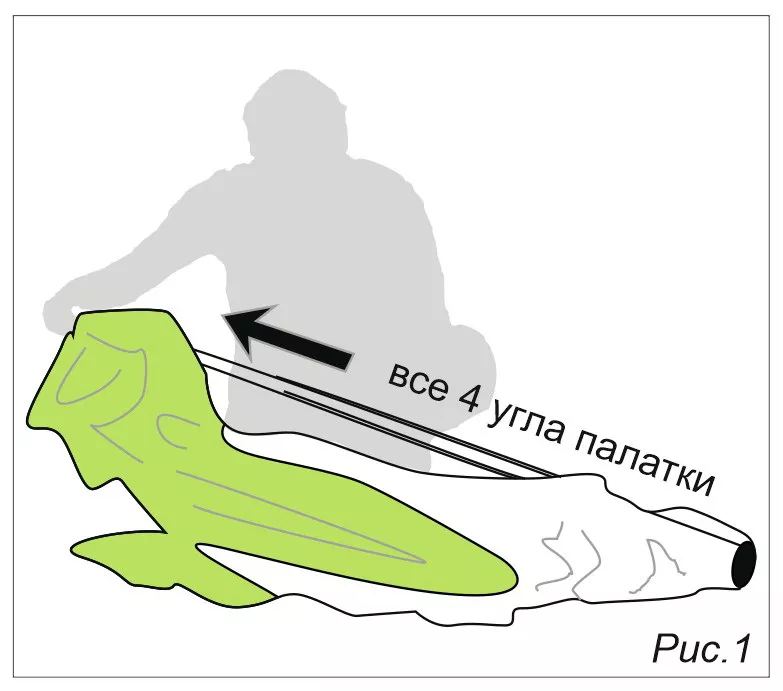

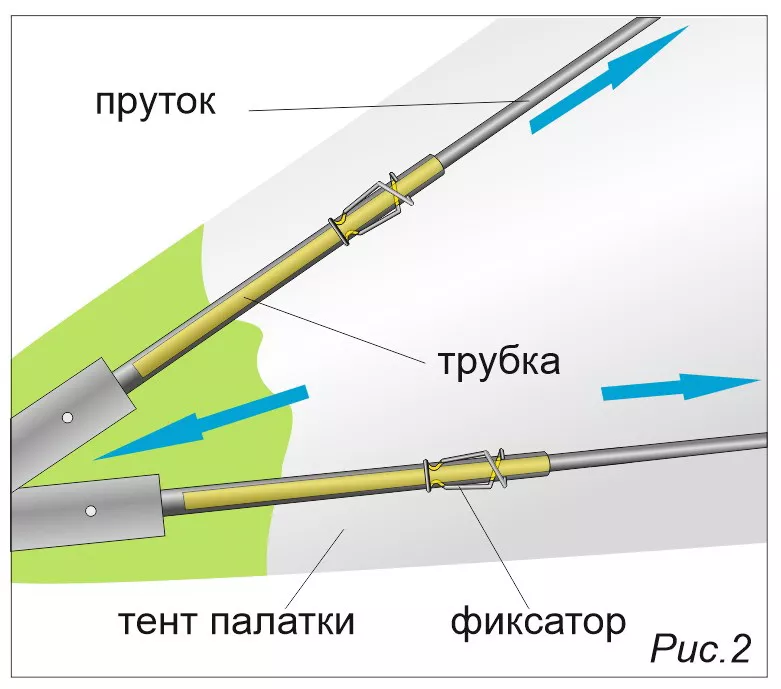

  2. Перед раскрытием палатки, необходимо раздвинуть телескопические дуги каркаса (все четыре пары смежных телескопических дуг), для этого потяните за пару смежных трубок телескопических дуг в направлении, указанном на Рис. 1 и 2. Телескопические дуги раздвинутся и зафиксируются автоматически при помощи фиксаторов, установленных на трубке.
    рис 2.jpg

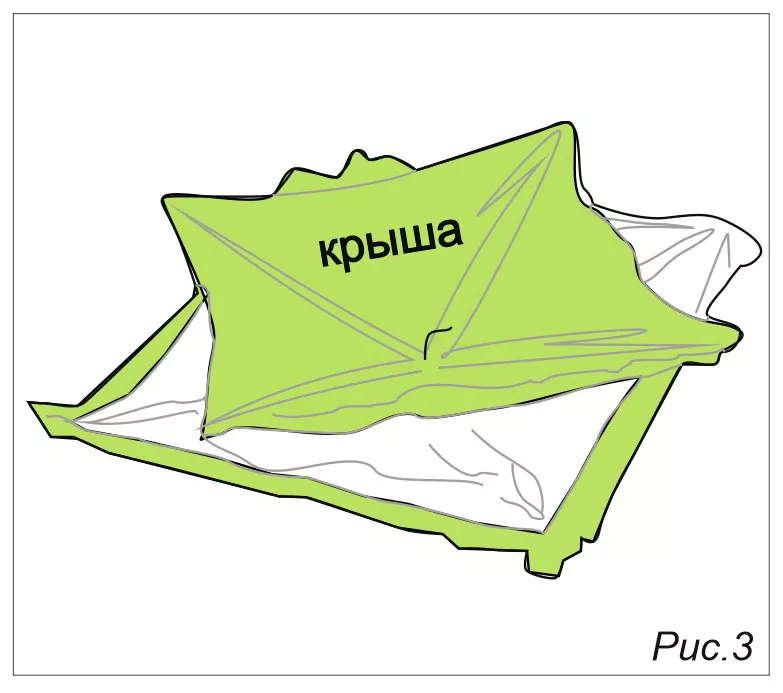

  3. После раскрытия всех четырех пар смежных телескопических дуг (на эту процедуру уходит обычно около 10-15 секунд), расправьте палатку на ровной поверхности крышей вверх (Рис. 3).
    рис 3.jpg

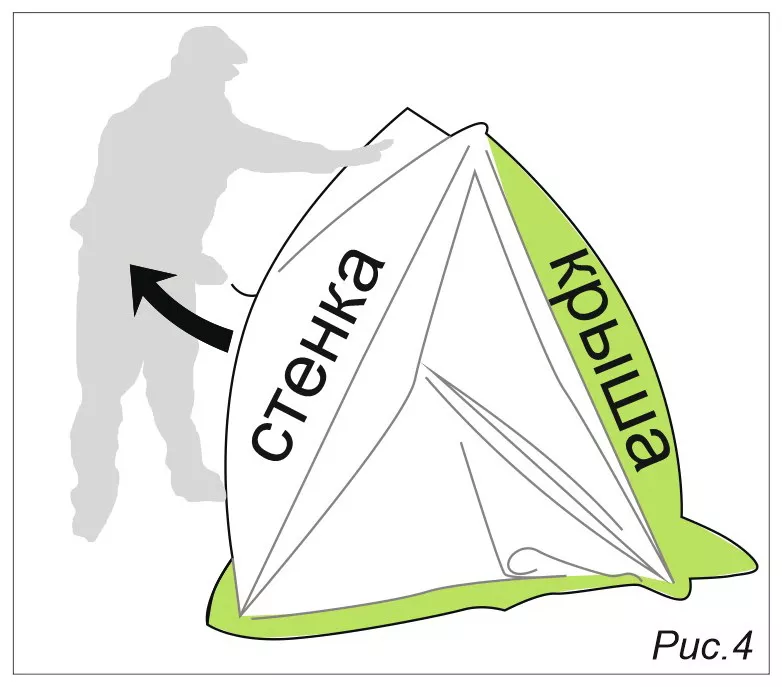

  4. Раскройте одну из стенок палатки. Для этого наступите ногой на юбку и опираясь одной рукой за верхний край стенки, вытяните другой рукой шнур-тягу в центре боковой стенки. Стенка палатки раскроется в форме купола (Рис. 4).
    рис 4.jpg

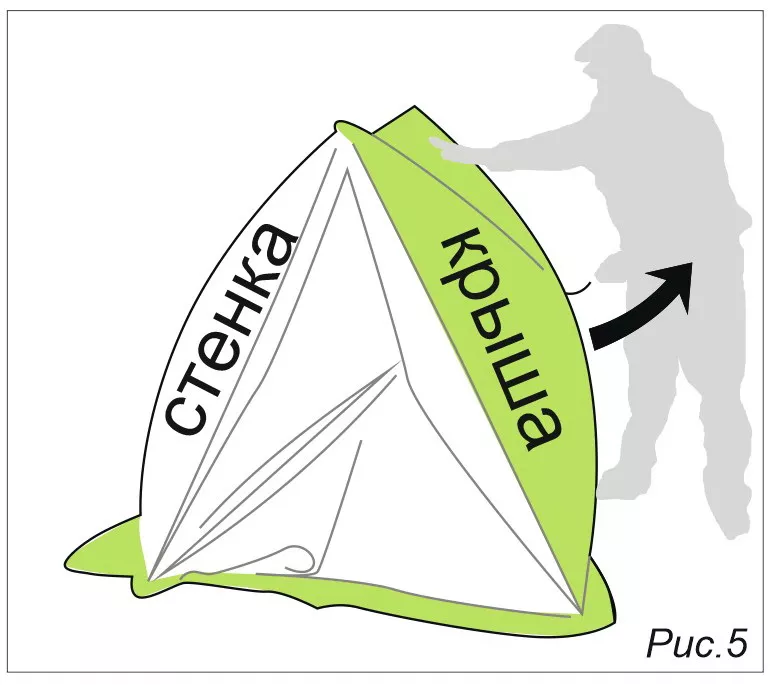

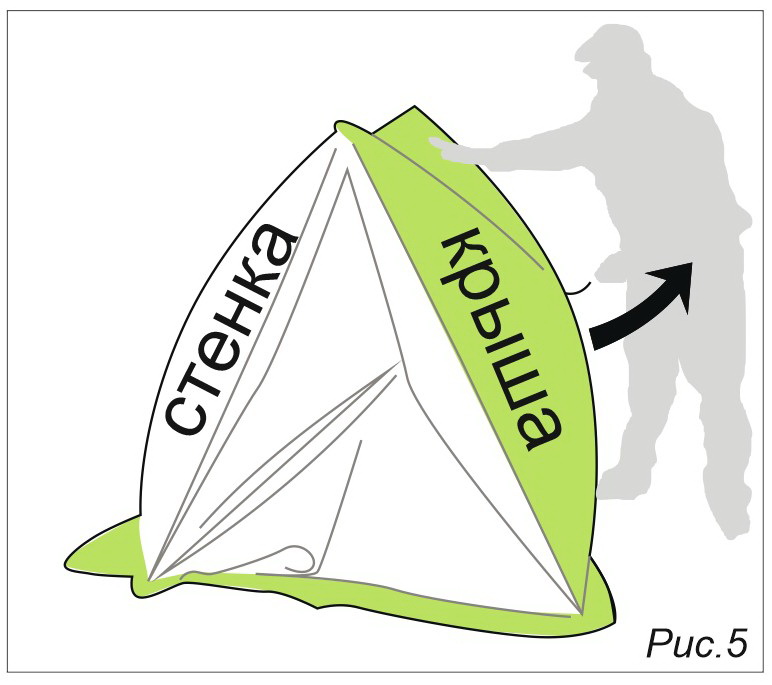

  5. Раскройте крышу палатаки, потянув за шнур-тягу в центральной части. Крыша должна принять форму купола (Рис. 5).
    рис 5.jpg

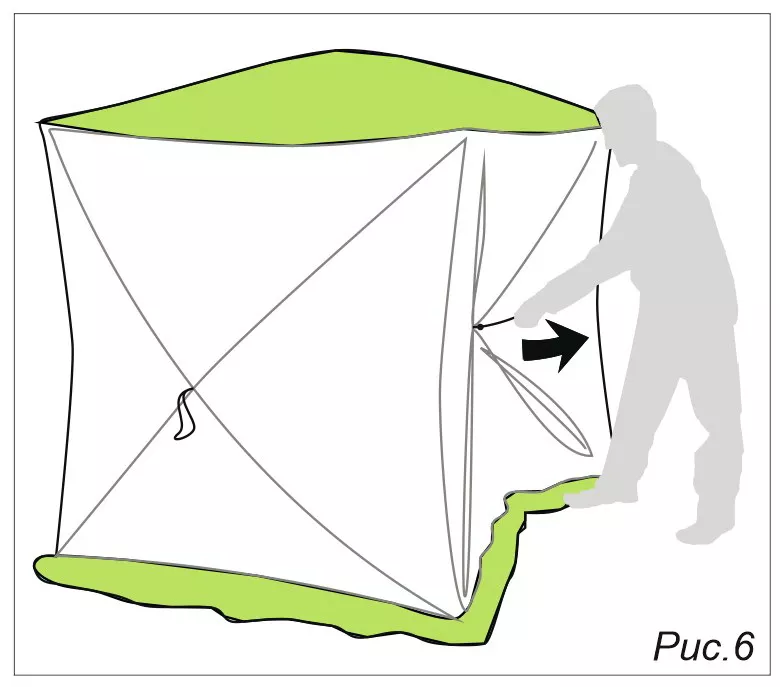

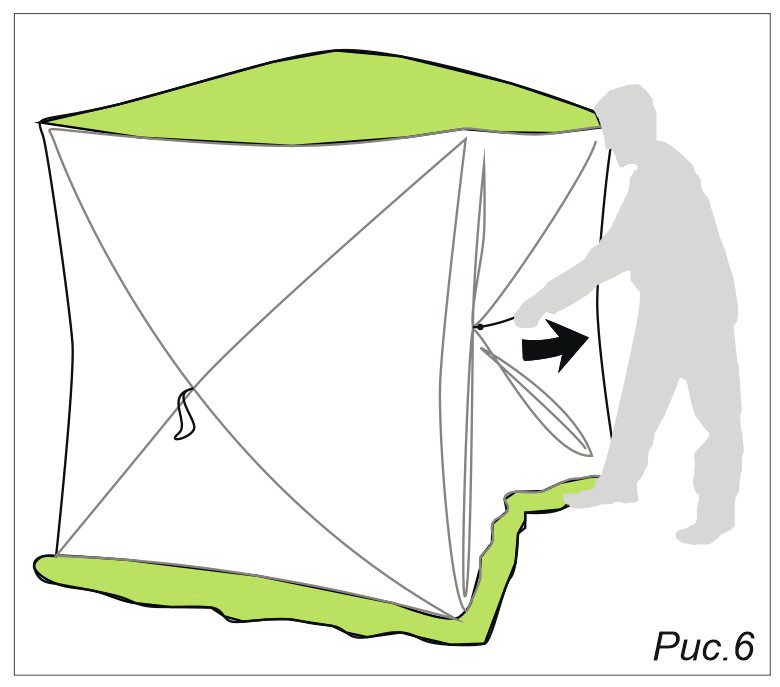

  6. Поочередно раскройте все остальные стенки палатки (Рис. 6).
    рис 6.jpg

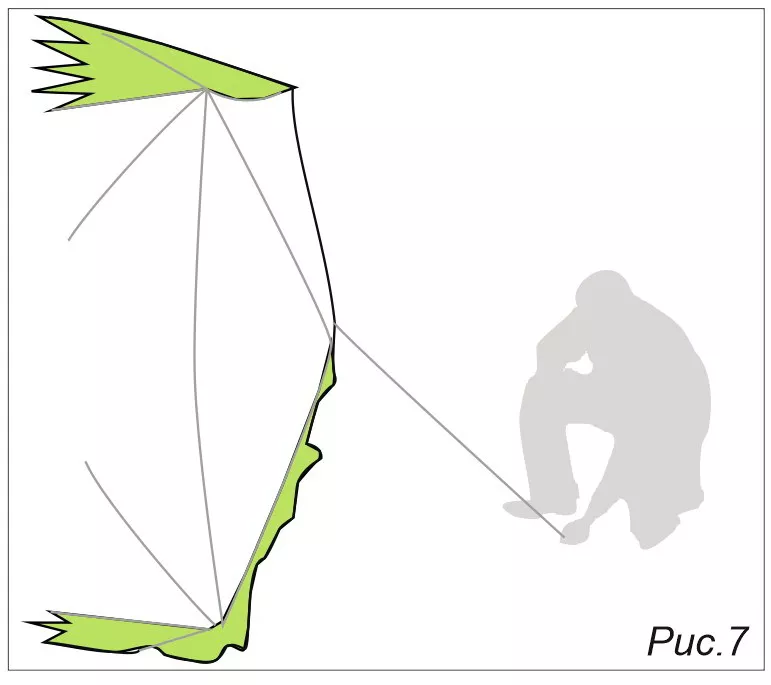

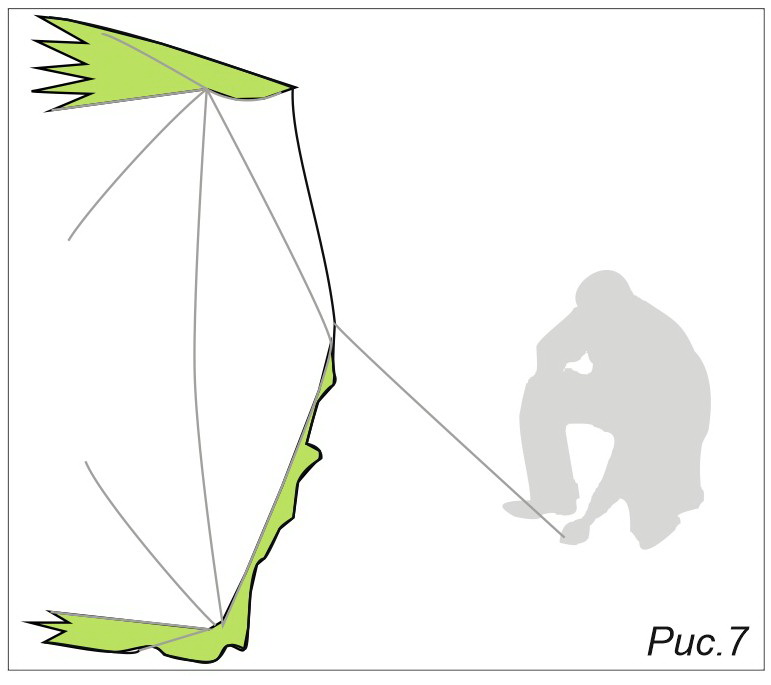

  7. Для обеспечения максимальной устойчивости закрепите палатку ввертышами и растяжками (Рис. 7). Палатка установлена!
    рис 7.jpg


Сложение палатки ЛОТОС Куб М2:

  1. Освободите палатку от наружного крепления и закройте поочередно все четыре стенки и крышу палатки. Для этого необходимо надавить по направлению внутрь палатки на центральный механизм каждого сегмента (Рис. 8).
    рис 8.jpg

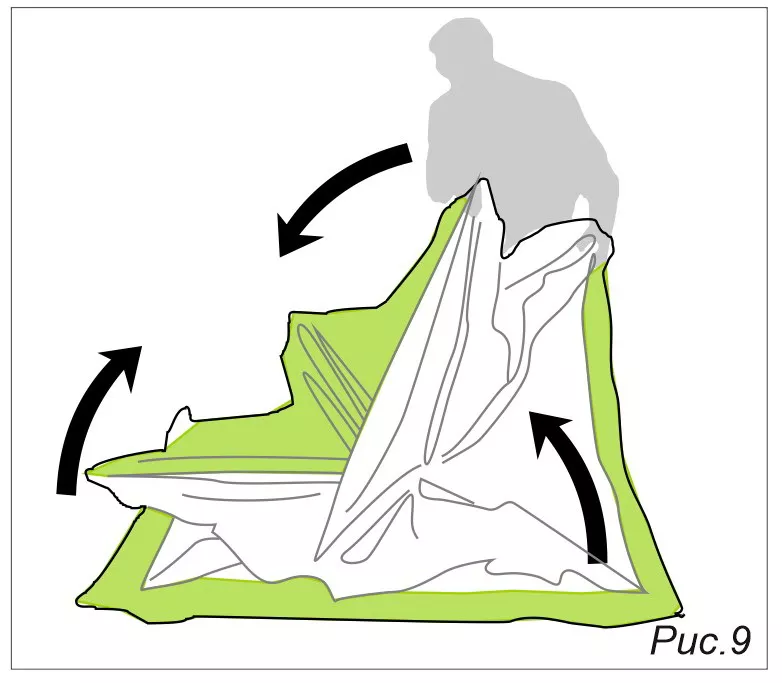

  2. Сложите все дуги по направлению к центру верхней части палатки (Рис. 9).
    рис 9.jpg

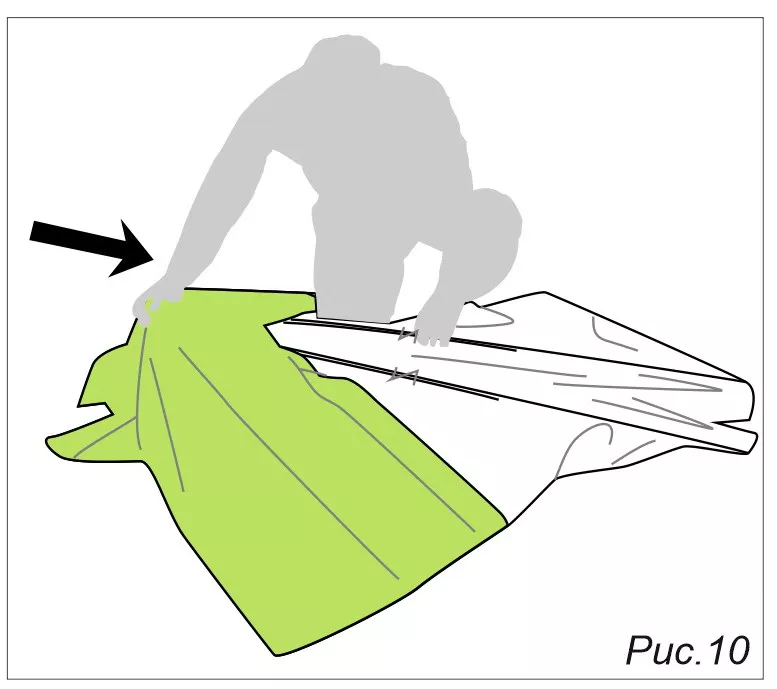

  3. Для сложения палатки в компактное транспортировочное положение, необходимо задвинуть все четыре пары смежных телескопических дуг (Рис. 10).
    рис 10.jpg

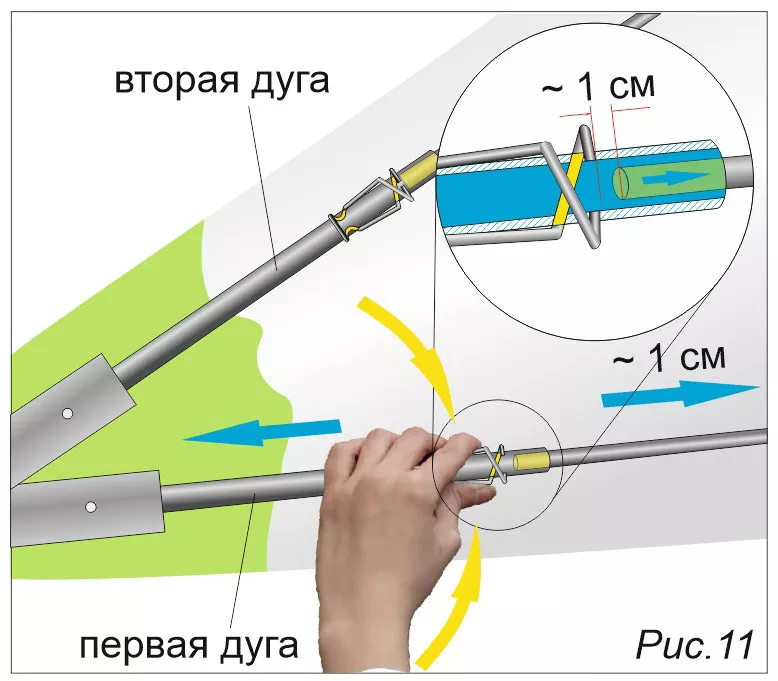

  4. Чтобы задвинуть пару смежных телескопических дуг, сначала необходимо незначительно (около 1 см) оттянуть нижнюю трубку первой из двух смежных телескопических дуг по направлению указанному на Рис. 11, тем самым освободив давление прутка на ушки фиксатора. Далее нажать на лапки фиксатора на этой трубке до их полного сжатия, внутренние ушки фиксатора при этом раздвинуться, освободив проход для прутка внутрь трубки телескопа.
    рис 11.jpg

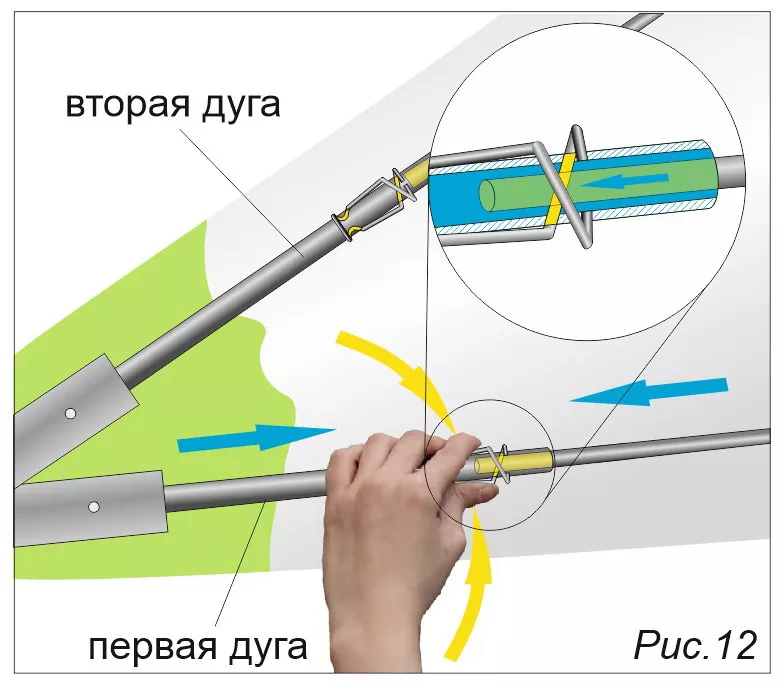

  5. После, удерживая лапки фиксатора в нажатом состоянии, задвинуть первую трубку по направлению указанному на Рис. 12, при этом пруток проскользнет внутрь трубки через зону фиксации ушками фиксатора. После, можно отпустить лапки фиксатора, ушки упрутся о стенки прутка и свободно смогут скользить по его поверхности, не препятствуя дальнейшему сложению телескопа.
    рис 12.jpg

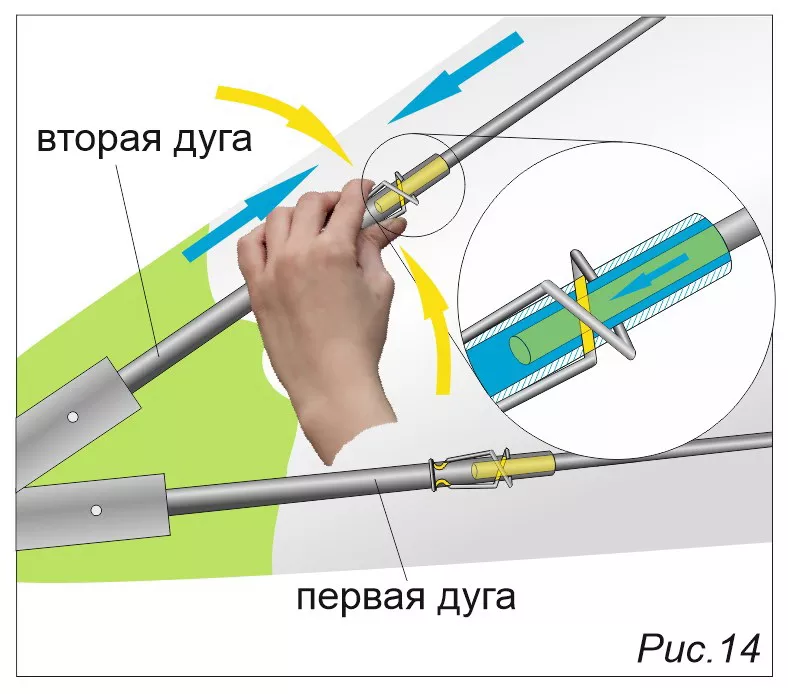

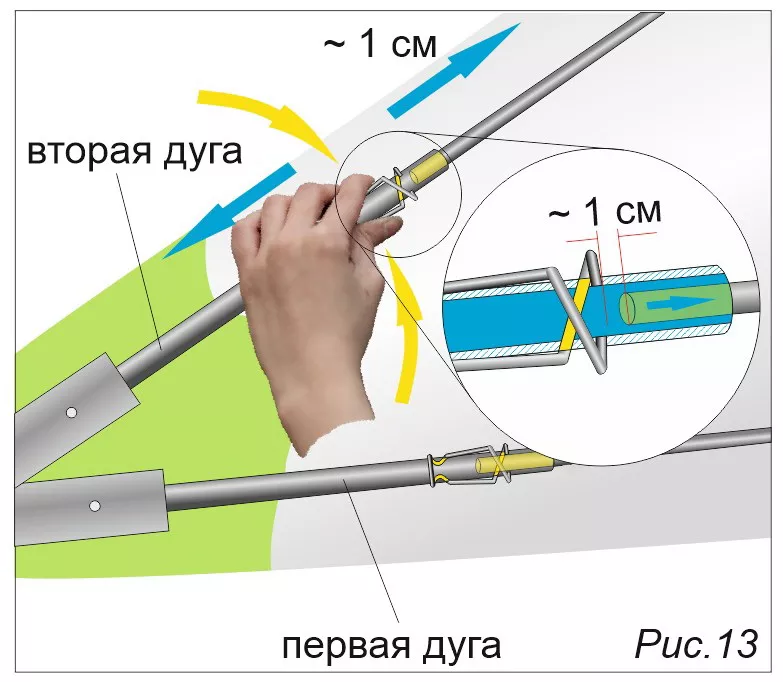

  6. Таким же методом (пункты 4 и 5) задвиньте вторую смежную телескопическую дугу (Рис. 13 и 14).
    рис 13.jpgрис 14.jpg

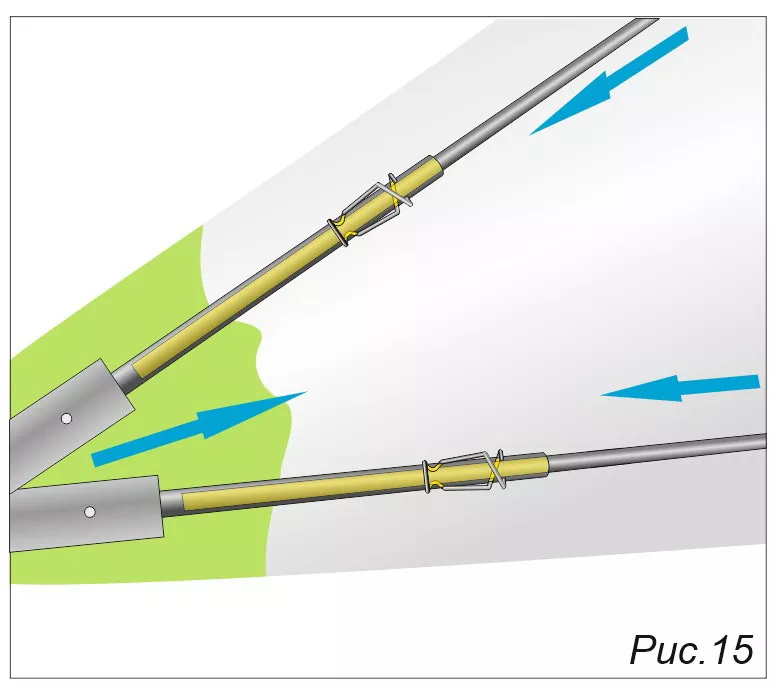

  7. После того, как прутки обеих смежных телескопических дуг проскользнут через зону фиксации ушками фиксатора, задвиньте пару смежных телескопических дуг до упора (Рис. 15).
    рис 15.jpg
  8. Далее, таким же методом, задвиньте все оставшиеся три пары смежных телескопических дуг. На процедуру сложения всех четырех пар смежных телескопических дуг обычно требуется около 20 - 60 секунд.
  9. Поместите палатку в сумку.


Особенности телескопического каркаса ЛОТОС Куб М2

  1. Конструкция телескопического каркаса «ЛОТОС Куб М2» позволяет компактно складывать палатку с коэффициентом сложения по длине равным -1,5.
  2. Телескопическая дуга – очень надежный элемент с большим запасом прочности и с возможностью эксплуатации в широком диапазоне температур (от - 60 до + 200 °С).

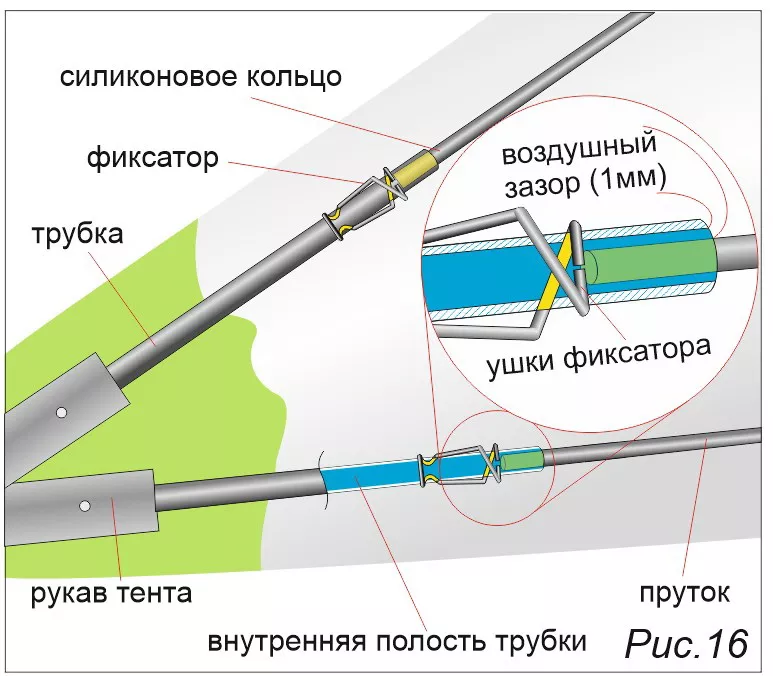

  3. Телескопическая дуга состоит из полой трубки, в которую вставляется пруток. На трубке установлен фиксатор – пружина с подвижными ушками (нержавеющая закаленная сталь). В разложенном состоянии «телескопа», пруток упирается в подвижные ушки, при этом фиксатор является очень эффективным с точки зрения надежности, так как усилие прикладывается на срез этих ушек и позволяет выдерживать высокие продольные нагрузки (свыше 100 кг), благодаря чему исключается самопроизвольное сложение телескопа – это очень важный показатель для конструкции каркаса палатки.
    рис 16.jpg

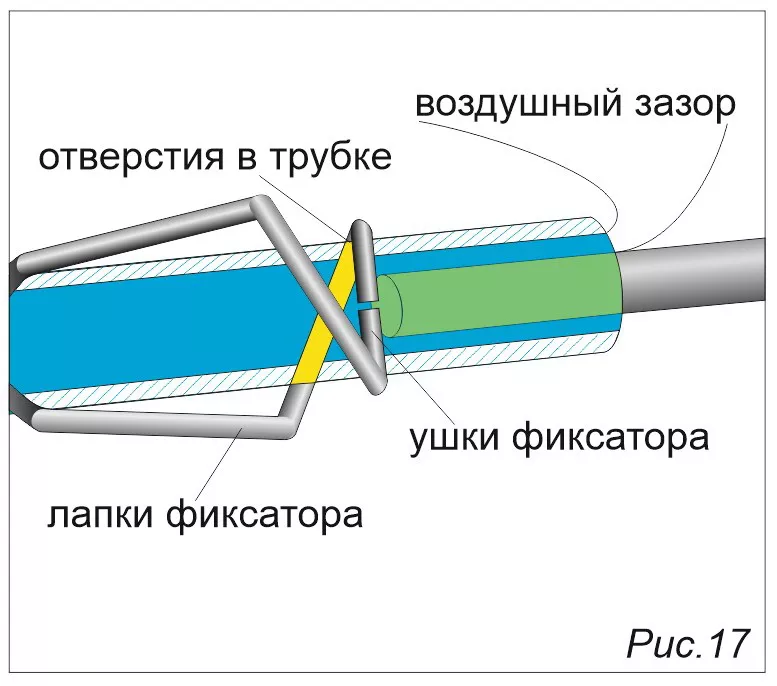

  4. Трубка телескопа имеет два боковых отверстия (диаметр 2,1 мм) для установки фиксатора (ушки фиксатора имеют толщину 2,0 мм). Эти отверстия перекрыты ушками, что предотвращает попадание влаги внутрь трубки. Нижнее отверстие трубки перекрыто рукавом тента палатки. Верхнее отверстие, в которое вставляется пруток, имеет воздушный зазор (1,0 мм), благодаря которому прут свободно проскальзывает внутрь трубки при сложении.
    рис 17.jpg

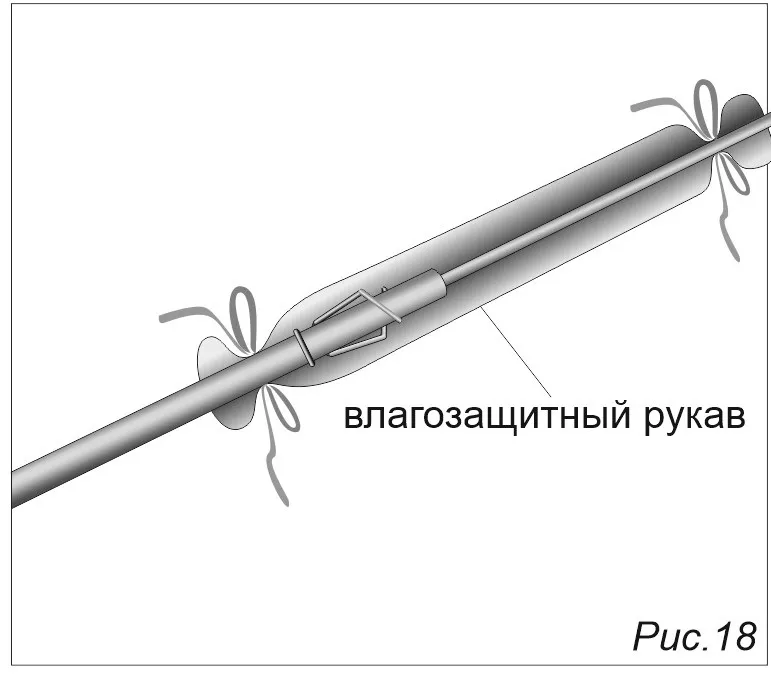

  5. Через воздушный зазор (Рис. 17), внутрь трубки может проникнуть вода, стекая сверху по прутку, а также при сложении телескопа, если прут будет мокрым или покрыт наледью. Влага, оставшаяся внутри телескопа, может стать причиной его замерзания при последующей эксплуатации изделия на морозе. На телескопических дугах установлены влагозащитные рукава (Рис. 18), которые надежно защищают телескопический стык дуги от попадания воды (снега и конденсата) в полость телескопической трубки. Отсутствие воды в полости телескопической трубки исключает возможность обмораживания телескопического механизма.
    рис 18.jpg

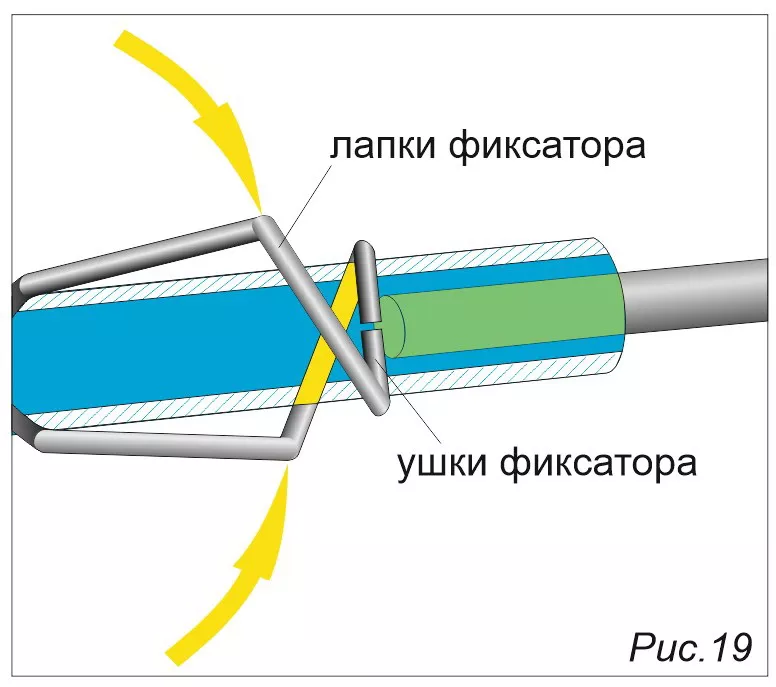

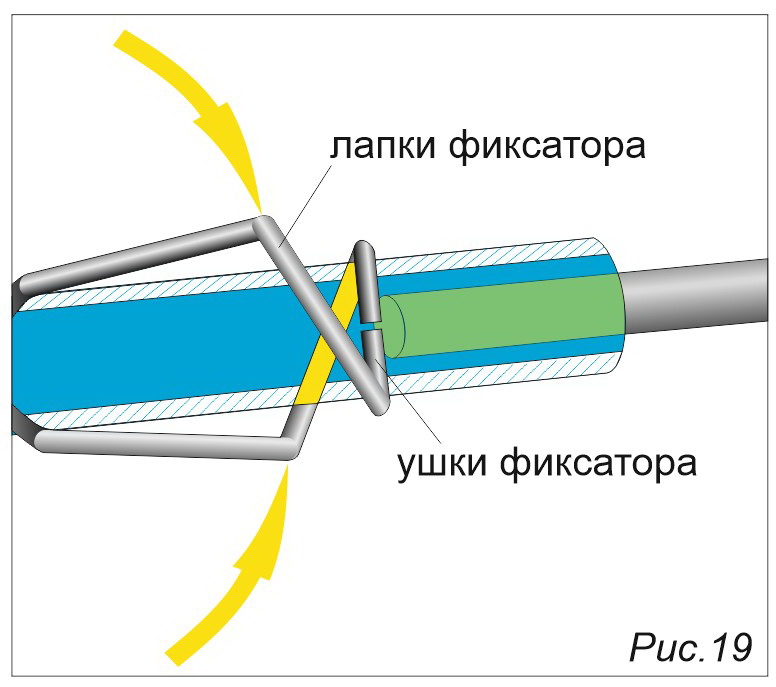

  6. Для сложения «телескопа» необходимо, чтобы подвижные ушки фиксатора были в разомкнутом состоянии (размыкаются при нажатии на лапки фиксатора), а также, чтобы внутренняя полость трубки была свободна, и пруток легко мог задвигаться внутрь нее. Если внутренняя полость трубки будет заполнена льдом, или другим препятствием, то соответственно «телескоп» не сможет сложиться. Нажатие на лапки фиксатора необходимо производить в указанных местах (Рис. 19), без чрезмерного усилия и проворачивания фиксатора вокруг оси трубки.
    рис 19.jpg
  7. При сложении телескопа запрещается применять пассатижи, отвертки, прочие инструменты и предметы для нажатия на лапки фиксатора! Фиксатор изготовлен из каленой стали, имеет очень высокую прочность, но его повреждение (деформация) приведет к необратимым нарушениям его точной работы.
    Нажатие на лапки фиксатора следует производить только руками, убедившись в том, что прут не упирается своим концом внутри трубки в ушки фиксатора.
