Усиленный «Механизм на Куб Хаб-4х ПОЛИАМИД (шплинт)»

При сборке палаток серии «ЛОТОС Куб» с 1 января 2019 года применяется новый усиленный механизм раскрытия «Хаб-4х Полиамид (шплинт)».

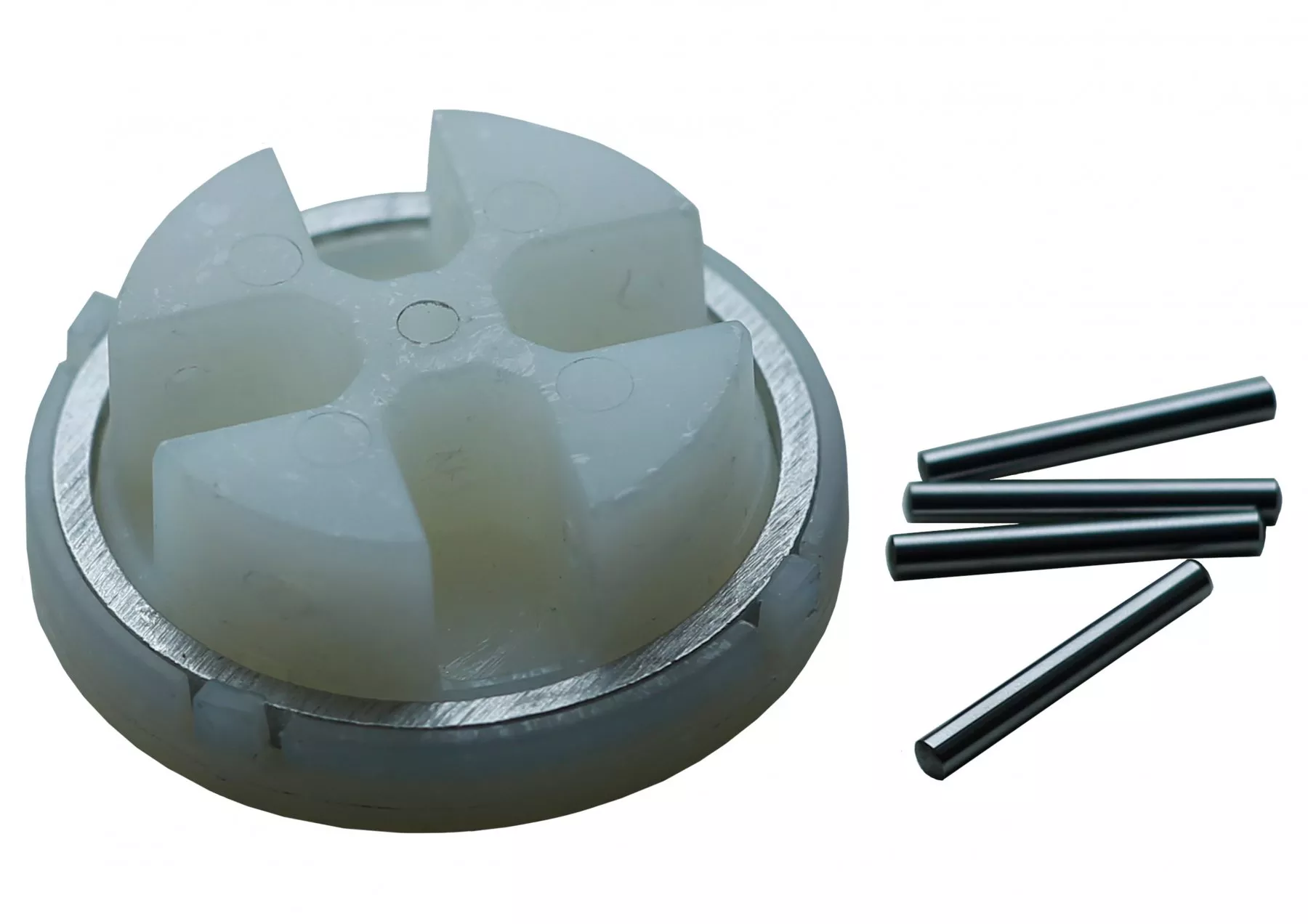

Новый «Хаб» изготавливается из полиамида методом литья под давлением. Полиамид характеризуется высоким модулем упругости при изгибе (2000 МПа) и высокой твердостью, не менее 100 МПа. Рабочий диапазон температур для изделий из полиамида от -45 °C до +100 °C.

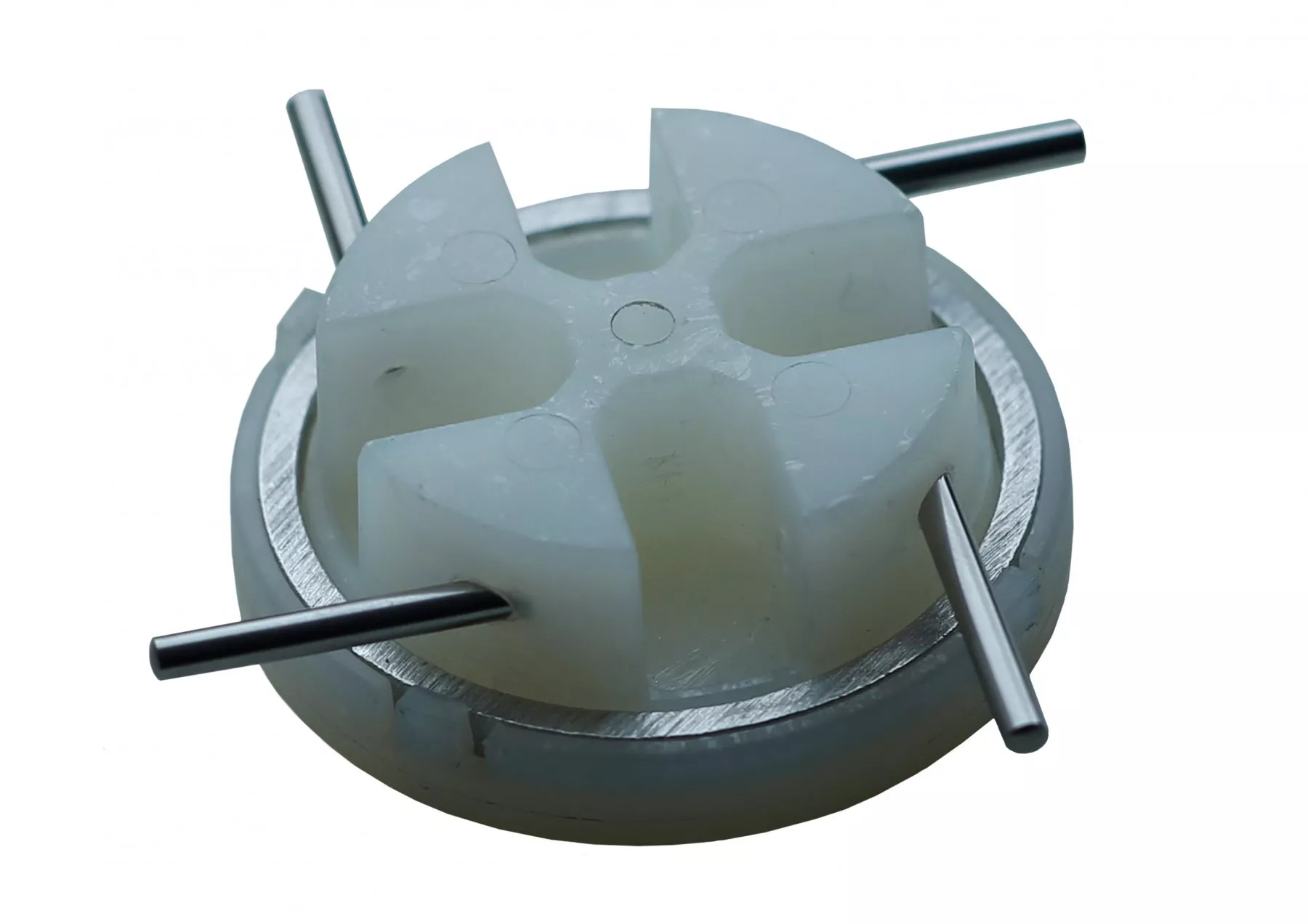

Новый «Хаб-4х Полиамид (шплинт)» имеет увеличенные, в сравнении с «Хаб-4х Поликарбонат (шплинт)», размеры по высоте на 3,0 мм, что позволяет усилить шарнирную систему крепления дуги в «Хабе» за счет установки в него шплинта из каленой стали увеличенного диаметра и длины, тем самым значительно увеличить показатель предельной нагрузки шарнирного механизма. Диаметр шплинта увеличен с 3,0 мм до 3,5 мм, а его длина увеличена с 23,8 мм до 29,8 мм.
В итоге за счет изменения трех параметров нового «Хаба» (размеров механизма, размеров шплинта и использования более твердого полимера) запас его прочности увеличился более чем в 2 раза.

Теперь самоуверенным пользователям, которые не затрудняют себя чтением инструкции по эксплуатации палатки, и, не распрямив предварительно дуги каркаса, пытаются ее открыть резким рывком на себя наружной петли, закрепленной на тенте в районе "Хаба", надо будет очень сильно "попотеть", чтобы сломать его ушки.
Мы делаем все, чтобы наши палатки соответствовали Вашей силе и характеру!

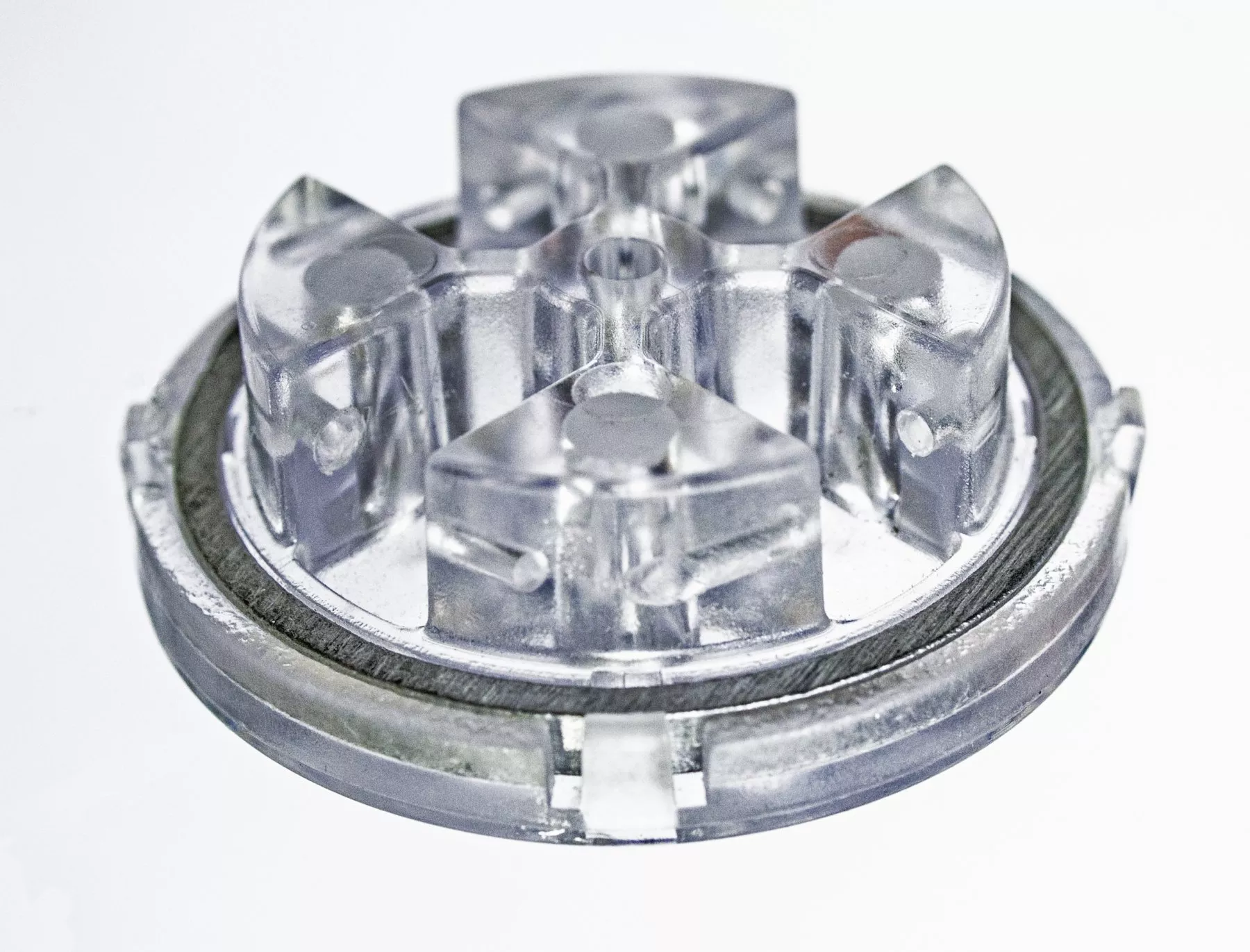

Модель механизма «Хаб-4х Поликарбонат (шплинт)», который выпускался в прозрачном цветовом исполнении, снят с производства. Все палатки оснащенные прозрачным механизмом должны быть бесплатно доукомплектованы ремкомплектом - Механизм на Куб Хаб-4х ПОЛИАМИД шплинт в сборе (ремкомплект 5 шт)
Модели палаток, подлежащие дополнительной комплектации:
1. Палатка «ЛОТОС Куб Классик С9» (артикулы: 17025, 17035, 17026, 17037)
2. Палатка «ЛОТОС Куб Классик А8» (артикулы: 17024, 17034)
3. Палатка «ЛОТОС Куб 3 Компакт» (артикул: 17043)
Все указанные модели выпущены в период с августа 2018 по декабрь 2018 включительно (согласно отметкам ОТК, в паспорте изделия).

Покупатели, чья палатка укомплектована прозрачным механизмом, могут бесплатно получить новый ремкомплект в магазине дилера, у которого была приобретена его палатка. Все оптовые покупатели (дилеры) обеспечены требуемым запасом ремкомплектов.

Инструкция по замене «Хаба»

1. Отсоедините элемент каркаса (четыре дуги, шарнирно соединенные в «Хабе»), от тента палатки. Для этого необходимо открутить винт, скрепляющий «Хаб» с тентом палатки, и извлечь дуги из рукавов тента.
2. Отсоедините все 4 дуги от заменяемого (старого) «Хаба». Для этого необходимо извлечь шплинты, соединяющие дуги с «Хабом».
3. Рассверлите отверстие в дугах под диаметр 3,6 мм при помощи сверла, входящего в комплект нового «Хаба».
4. Закрепите дуги в пазах нового «Хаба» при помощи новых шплинтов, входящих в комплект.
5. Установите элемент каркаса на тенте палатки.
