Каркас для палатки Лотос КубоЗонт (модель 2020)

Компактный каркас для полуавтоматической палатки ЛОТОС КубоЗонт

Отличительная особенность быстро-сборных палаток ЛОТОС КубоЗонт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение.

Для примера:
- Модель ЛОТОС КубоЗонт 4у, при внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *260 *215 см ее транспортировочные габариты, при упаковке в сумку, составляют всего ДхШхВ: 115 *40 *40 см

- Модель ЛОТОС КубоЗонт 6у, при внешних размерах палатки в раскрытом состоянии ДхШхВ: 520 *450 *255 см ее транспортировочные габариты, при упаковке в сумку, составляют всего ДхШхВ: 115 *50 *50 см

Такая непревзойденная, для подобных габаритов палаток, компактность достигается именно за счет совокупности компактных систем складывания как боковых секций (стенок), так и верхней секции (крыши).

Система каркаса палатки КубоЗонт Лотос

Боковые и верхняя секции каркаса, совместно с тентом, образуют единую цельную конструкцию благодаря чему, при раскрытии, палатка сразу же принимает окончательную форму. Механизмы секций трансформируют каркас палатки в компактное положение при ее складывании.

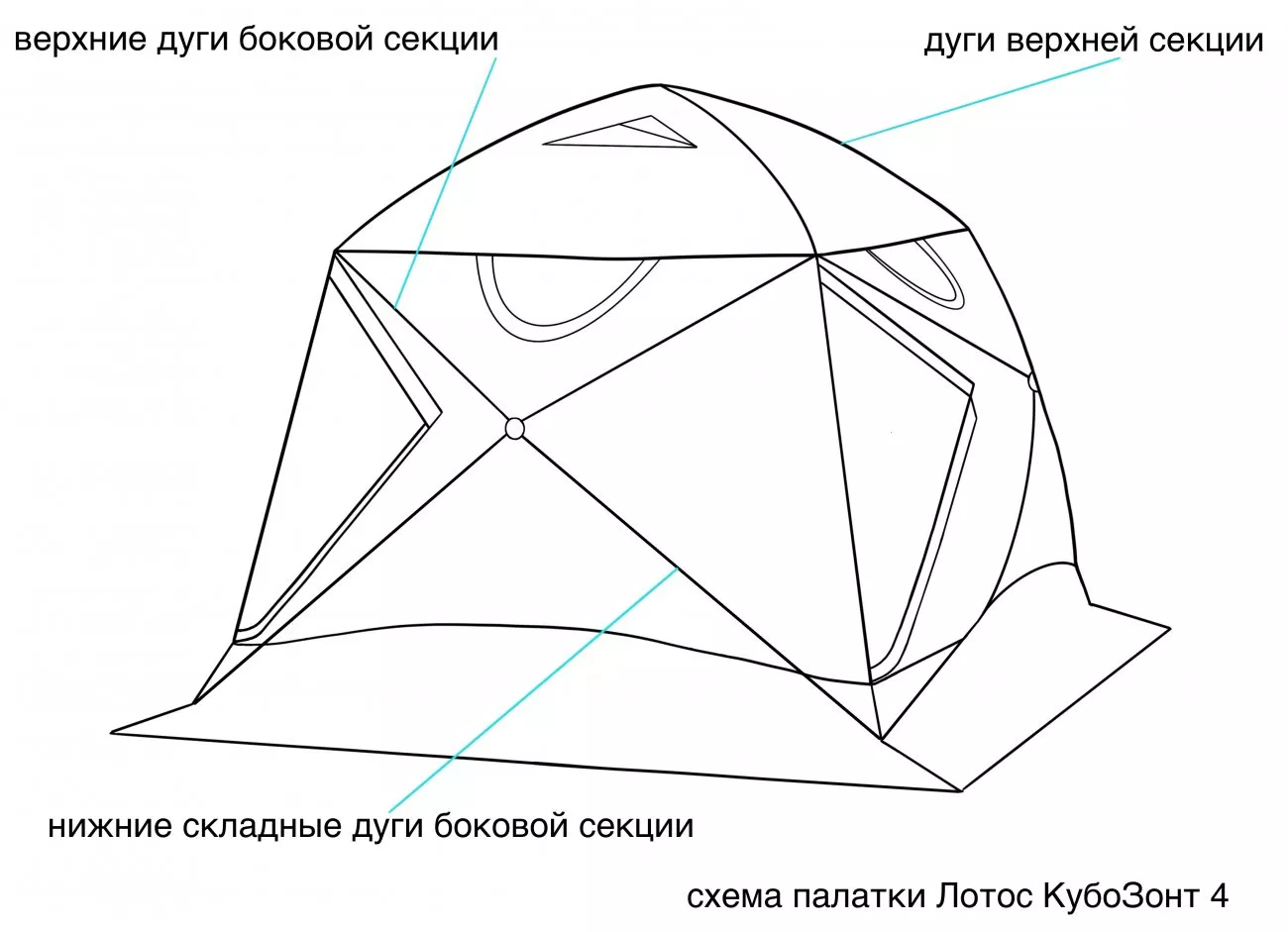

Схема палатки Лотос КубоЗонт 4

Боковая секция

Компактность боковых секций палатки (стенок) достигается за счет двойного складывания нижних, длинных дуг каркаса, оснащенных гибким фиксируемым узлом.

Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.

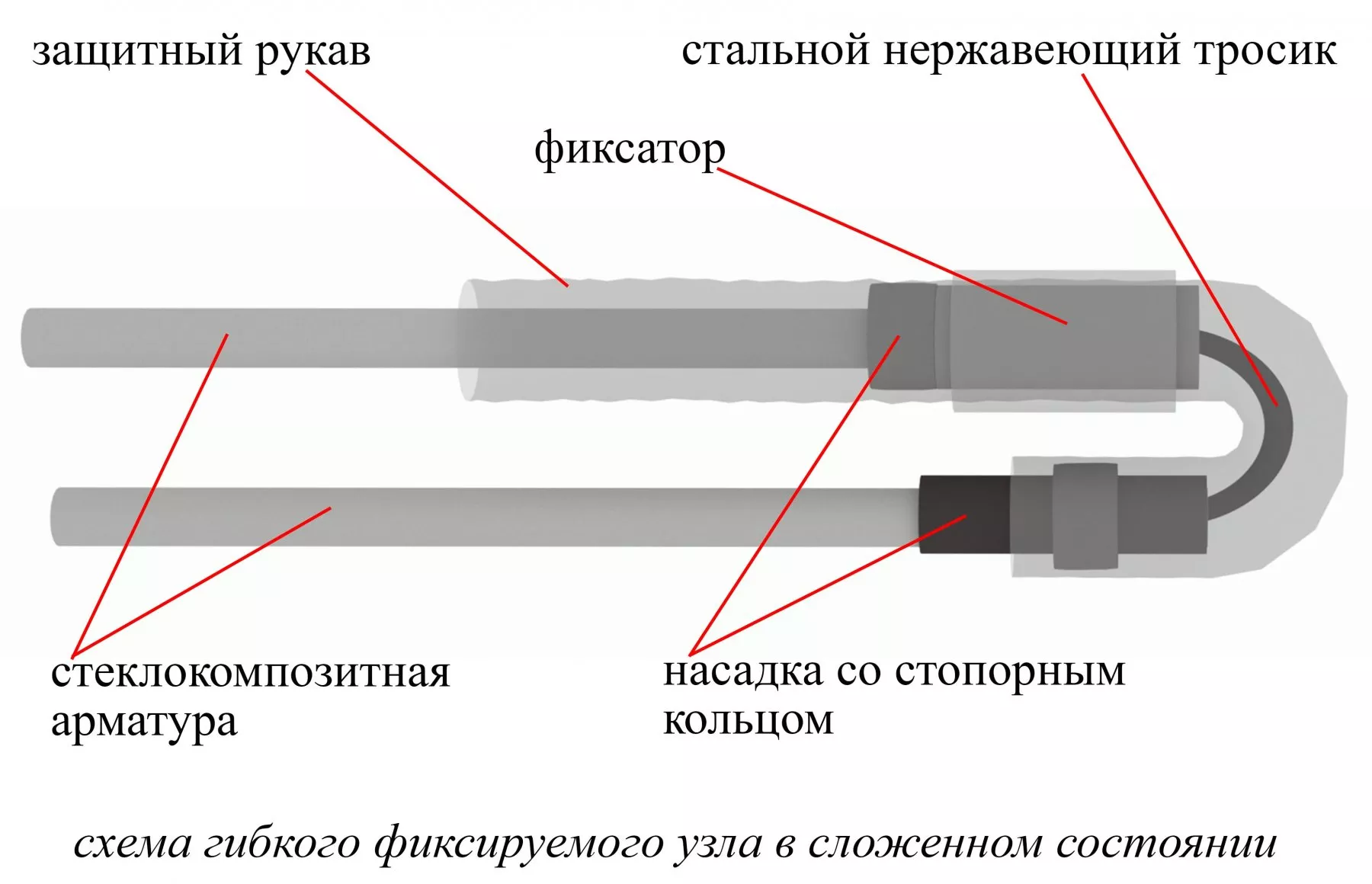

Схема гибкого фиксируемого узла Лотос

Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.

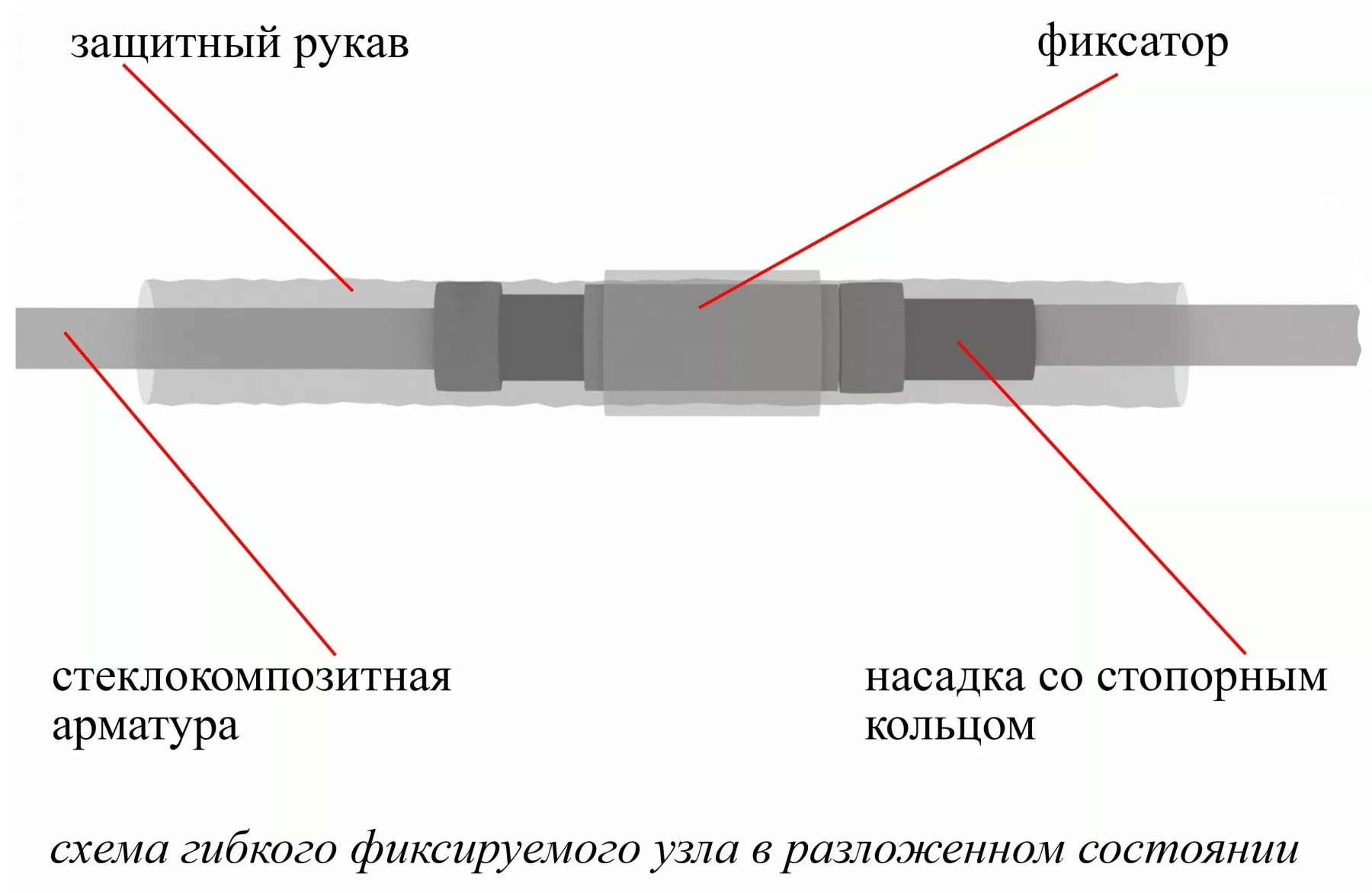

Схема гибкого фиксируемого узла Лотос

Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки и руки пользователя от возможного повреждения сложенной дугой.


Система компактного складывания с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Складывание дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 3-х секунд.

Конструкция гибкого фиксируемого узла гарантирует полную безопасность для пользователя в процессе раскладывания/складывания дуги. Так как дуга в зафиксированном виде находится под механическим напряжением за счет натяжения тента, то при ее раскладывании, или складывании, если концы дуги в месте стыковки не будут защищены защитным рукавом, будет иметь место высокая вероятность повреждения рук. Вероятность повреждения особенно возрастает на морозе. Конструкция гибкого фиксируемого узла «Лотос» полностью запакована в защитный рукав и исключает нанесение каких-либо повреждений для пользователя.

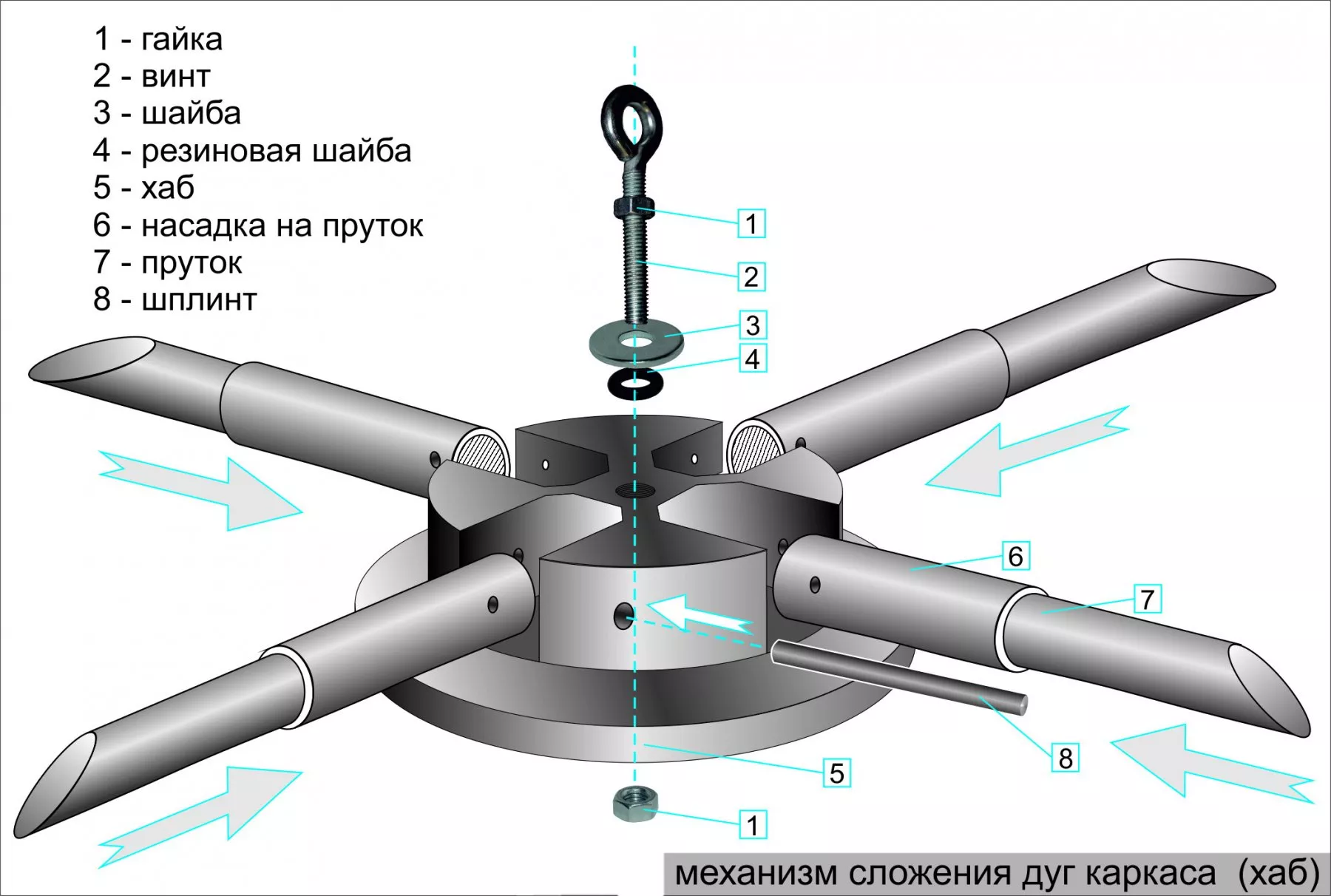

Механизм сложения дуг каркаса Лотос Куб с системой крепления шплинт

В боковых секциях каркаса ЛОТОС КубоЗонт 4 применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3,5 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.
Механизм раскрытия («хаб») отлит из прочного полиамида и рассчитан на экстремальные перегрузки.
На «хабы» установлена пожизненная гарантия от производителя!

Верхняя секция

Компактность верхней секции палатки (крыши) достигается за счет двойного складывания дуг каркаса этой секции, оснащенных шарнирным соединением. Крыша палатки складывается по принципу зонтика.
Механизм зонтичного раскрытия отлит из прочного поликарбоната и рассчитан на экстремальные перегрузки.
На «зонтичный» механизм установлена пожизненная гарантия от производителя!

Важной отличительной особенностью палатки кубозонт является возможность жесткой фиксации верхней ее секции. «Зонтичная» система каркаса, в отличии от «кубовидной», исключает самопроизвольное складывание крыши. Жесткая фиксация достигается за счет распорных тяг (спиц), которые не позволяют дугам крыши сложиться внутрь. Данная конструктивная особенность обеспечивает палатке кубозонт надежную защиту от самопроизвольного складывания крыши, например, под воздействием ветра или снега.

Другим конструктивным преимуществом «зонтичной» системы крыши является функция «Антивор», которая практически исключает возможность воровства палатки в отсутствии ее хозяина. Установка навесного замка в отверстие фиксации механизма раскрытия не позволит закрыть крышу палатки.
