Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260 х 260) с отверстиями под лунки

Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260 х 260) с отверстиями под лунки

Артикул: 4036
...
  • Описание
  • Характеристики
  • Отзывы

Описание

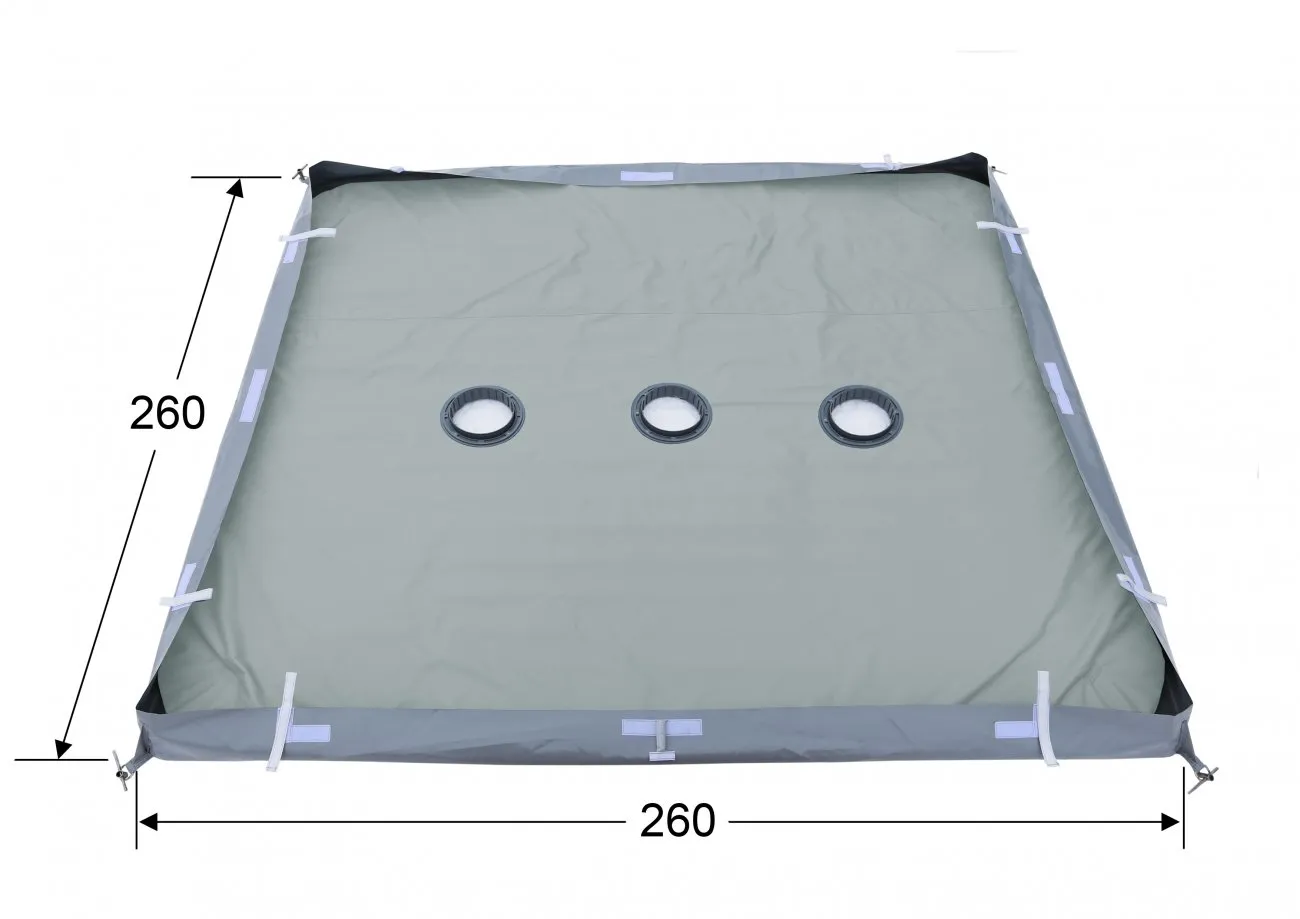

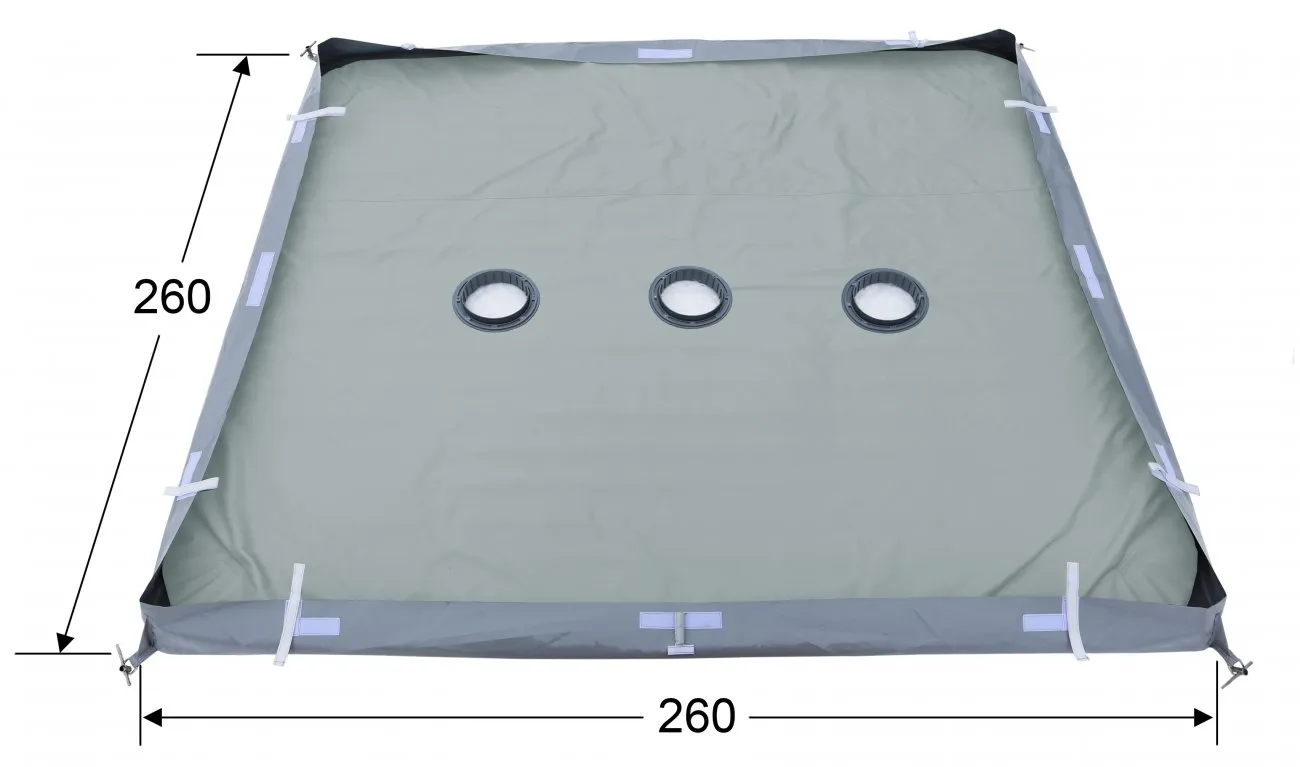

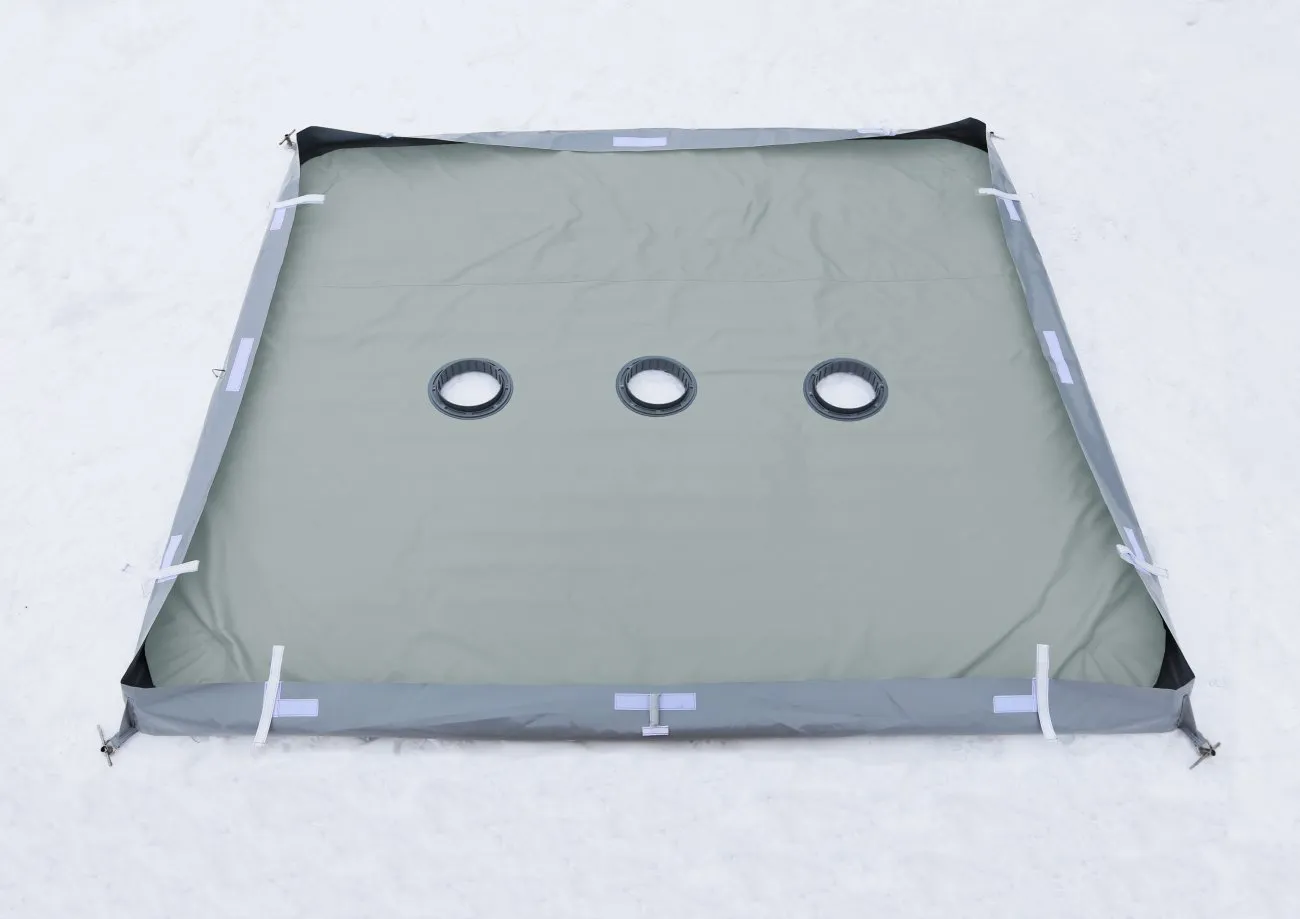

Дно гидро-термоизоляционное Лотос КубоЗонт 4 (260х260) с отверстиями под лунки

Дно гидро-термоизоляционное Лотос КубоЗонт 4 (260х260) с отверстиями под лунки предназначено для надежной гидроизоляции, а также теплоизоляции пола и нижнего периметра стенок палаток серии «Лотос КубоЗонт 4» и надежной, усиленной их фиксации на грунте (на льду). Дно предоставляет возможность перемещать волоком по льду раскрытую и установленную в нем палатку вместе со снаряжением внутри палатки.

Дно гидро-термоизоляционное Лотос КубоЗонт 4 (260х260) в сборе с фланцами

Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.
Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м² и выполнено по форме корыта с защитными бортами высотой 20 см.
Утепленный пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Тепофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.
Утепленный пол полностью повторяет форму гидроизоляционного дна.

На поверхностях гидроизоляционного дна и утепленного пола встречно установлены фланцы, которые совмещаются и фиксируются между собой. Фланец утепленного пола выполнен без кольцевого бортика, благодаря чему он может плотно надеваться на кольцевой бортик фланца, установленного в гидроизоляционном дне.

Дно гидро-термоизоляционное ЛОТОС Куб 4 (260 х 210) с отверстиями под лунки (в сборе с фланцами) Дно гидро-термоизоляционное ЛОТОС Куб 4 (260 х 210) с отверстиями под лунки (в сборе с фланцами)

В гидро-термоизоляционном дне в базовом исполнении установлено три фланца для отверстий под лунку. Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики.

Литой кольцевой бортик на нижнем фланце высотой 5 см создает надежное препятствие от затопления водой из лунки, благодаря чему обеспечивается высокий уровень комфорта для пользователей и надежная защита от промокания вещей и оборудования, размещенных на поверхности утепленного пола.

Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки (в сборе с фланцами) Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки (в сборе с фланцами)

Поверхность утепленного пола, выполненная из прочной высококачественной ткани с высоким влагостойким покрытием ПУ4000, практически исключает вероятность его промокания. Вода, случайно попавшая на поверхность пола, например, при вываживании рыбы, не сможет просачиваться внутрь утеплителя, что гарантирует его сухость и стабильность теплоизоляционных характеристик пола. (Воду с поверхности пола можно при необходимости удалить тряпочкой).

В процессе эксплуатации гидро-термоизоляционное дно расстилается на поверхности льда и крепится ввертышами с натяжкой по углам за петли с металлическими кольцами. Ребра жесткости на петлях с металлическими кольцами обеспечивают вертикальное расположение бортов гидро-термоизоляционного дна, исключая затекание воды на его поверхность, что, в свою очередь, позволяет производить разборку и сложение палатки в сухом и чистом состоянии.
Раскрытая палатка устанавливается в гидро-термоизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».

Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. По краям каждой стенки расположено по два таких крепления (итого 8 креплений). В средней части каждой стенки гидроизоляционное дно крепится "липучкой" к стенке палатки, тем самым бортики дна фиксируются в вертикальном положении.

Внешняя юбка палатки КубоЗонт 4 Крепление гидроизоляционного дна Дно гидроизоляционное - крепление к палатке

Дополнительные петли, расположенные на одной из сторон дна, позволяют перемещать волоком по льду раскрытую палатку, установленную в корытообразном днище, вместе со всем снаряжением внутри палатки.

После установки палатки в гидро-теплоизоляционное дно края утепленного пола рекомендуется расположить поверх внутренней юбки палатки. Для повышения целостности конструкции укрытия можно дополнительно закрепить утепленный пол к внутренней юбке палатки при помощи петель с крючком.

место крепления пола Способ крепления пола Установленный пол

Расположение утепленного пола поверх внутренней юбки обеспечивает укрытию высокую теплоизоляцию и исключает возможные сквозняки по всему нижнему периметру палатки. При этом теплая палатка совместно с гидро-термоизоляционным дном образуют цельное и очень устойчивое укрытие, способное надежно защитить пользователя от сильного ветра, мороза и затопления водой.


Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «схеме гидро-термоизоляции палатки», где в разрезе показана нижняя часть палатки.

Схема гидро-термоизоляции нижней части палатки Лотос Куб Термо

  • Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
  • Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.
  • Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.
  • Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
  • Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
  • Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.
  • Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола.

Конструкция гидро-термоизоляционного дна ЛОТОС, а также система его крепления к палатке запатентованы и не имеют аналогов.

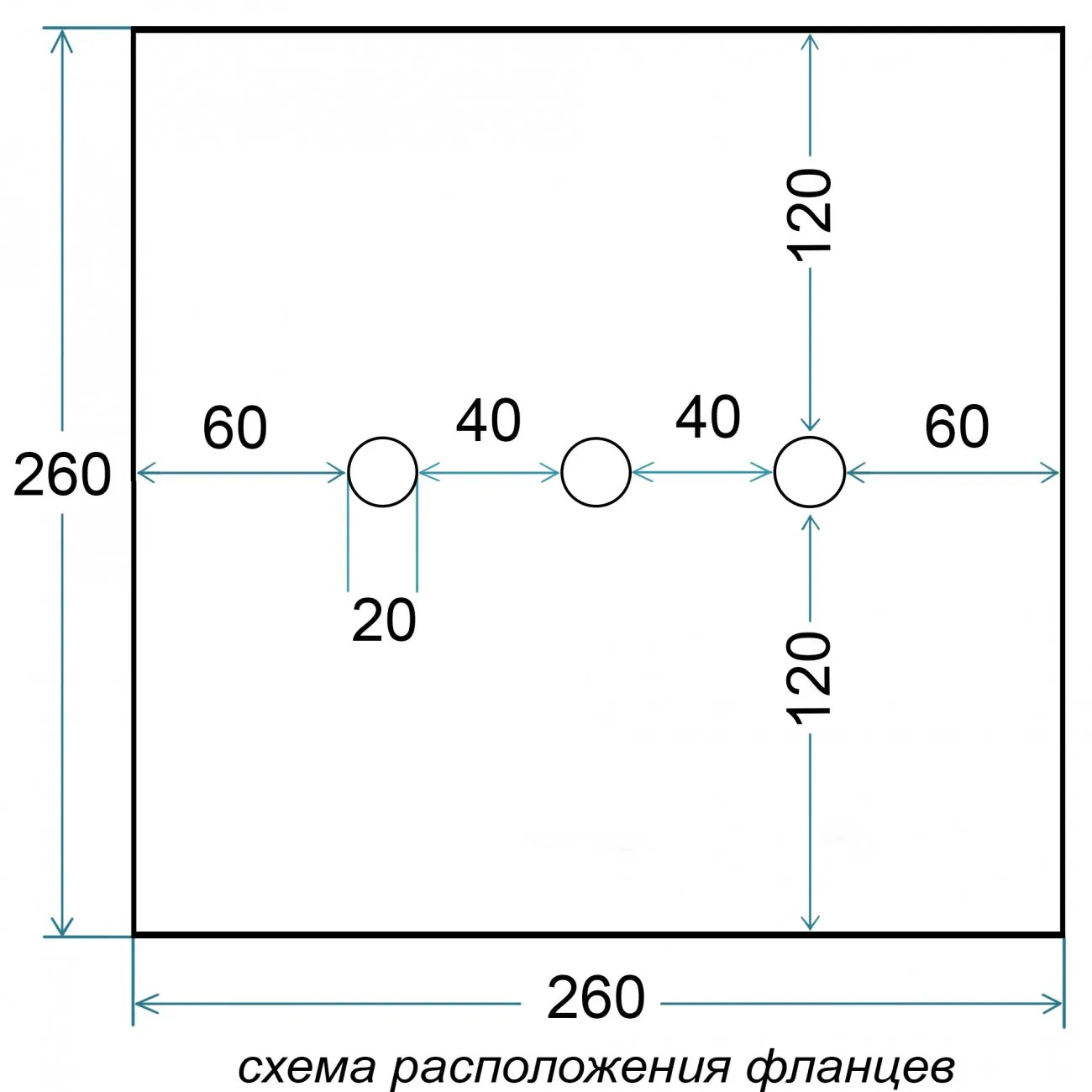

В базовом исполнении Дно гидро-термоизоляционное Лотос КубоЗонт 4 (210х210) оснащено тремя фланцами под лунки. Расположение фланцев указано на схеме:

Схема на Дно гидро-термоизоляционное Лотос КубоЗонт 4 с фланцами для лунок

Центральное расположение фланцев позволяет рационально разместить в палатке две походные раскладушки и столик, при этом останется достаточно свободного пространства для отопительных приборов и прочего снаряжения.

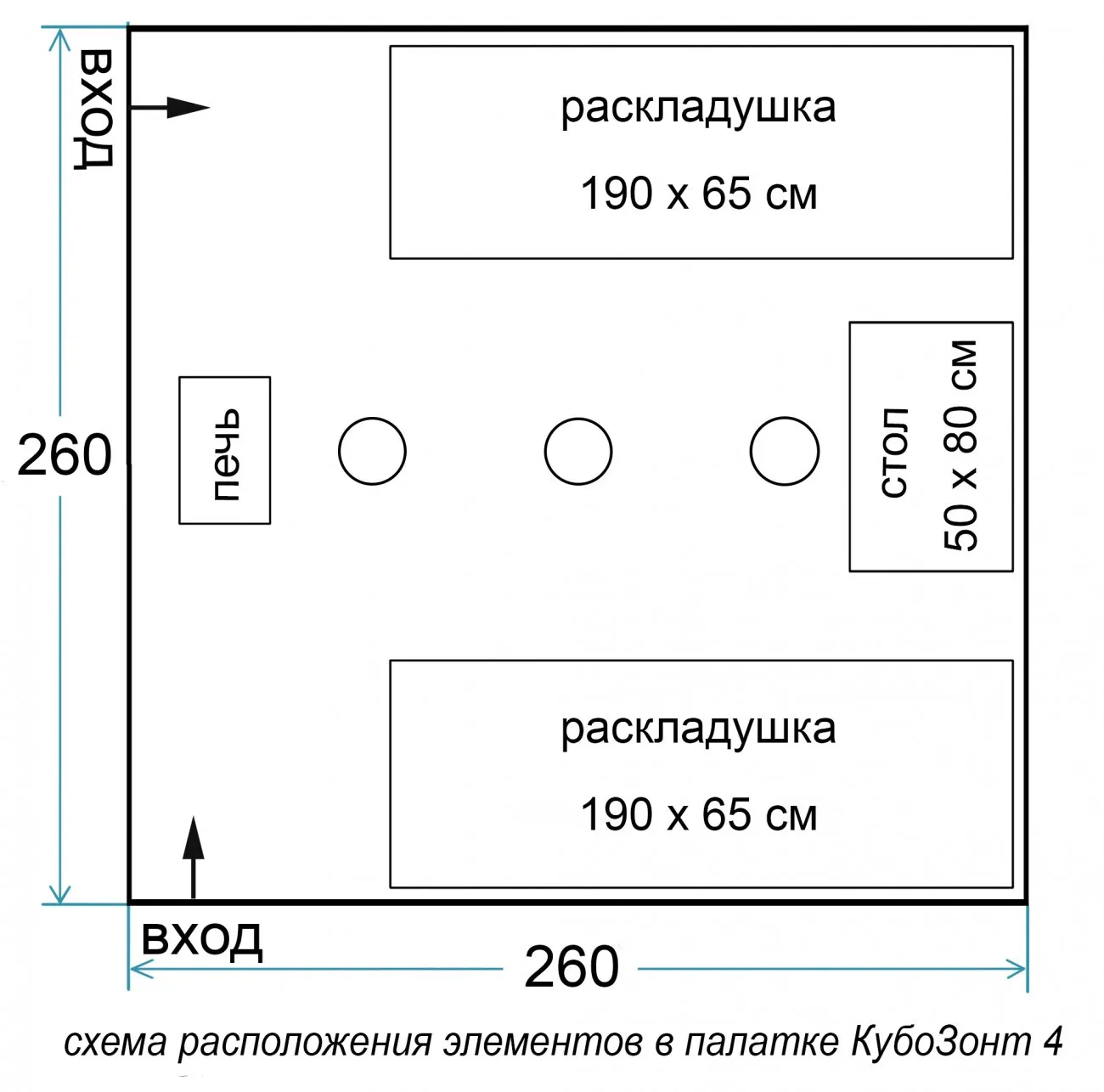

Схема расположения элементов в палатке Лотос КубоЗонт 4

Дополнительные отверстия под лунки могут быть добавлены пользователем самостоятельно, для этого необходимо дополнительно установить - фланец для отверстия под лунку «ЛОТОС 200» (опция, приобретается отдельно).

Дно гидро-термоизоляционное Лотос КубоЗонт 4 (260х260) с отверстиями под лунки в базовом исполнении имеет вес (11,0 кг) и размер в сложенном виде (110 х 45 х 35 см).

Сложение дна в транспортировочное состояние рекомендуется производить по схеме:

Схема сложения Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260х260) с фланцами


Базовая комплектация:

  • Дно гидро-термоизоляционное Лотос КубоЗонт 4 с отверстиями под лунки (в сборе с фланцами) – 1 шт
  • Ремень-утяжка с пряжкой-трезубцем – 1 шт
  • Паспорт – 1 шт

Используется на палатках:


Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.


Характеристики

Размер (Д х Ш х В), м 2,6 х 2,6 х 0,2
Размер в чехле (Д х Ш х В), м 1,10 х 0,35 х 0,45
Вес комплекта, кг 11,0
Влагостойкость, мм вод. ст. полная 100% герметизация
Артикул-1 4036
