Фланец для отверстия под лунку ЛОТОС 200

Артикул:
...
  • Описание
  • Предложения
  • Характеристики
  • Отзывы

Описание

Фланец для отверстия под лунку «ЛОТОС 200»


Фланец для отверстия под лунку «ЛОТОС 200»
- это устройство для формирования герметичного отверстия в днище палатки, используемое для зимнего подледного лова. Фланец может устанавливаться на различные типы полов, как однослойных, так и утепленных многослойных, изготовленных как из ПВХ, так и из ткани Оксфорд.

Фланец является собственной запатентованной разработкой, повышающей комфортность палатки для зимней рыбалки, и производится только в ООО «Компания Лотос».

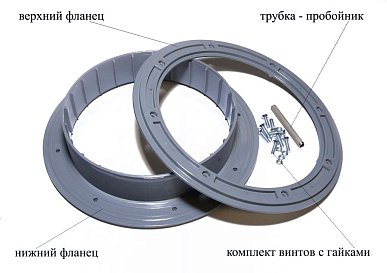

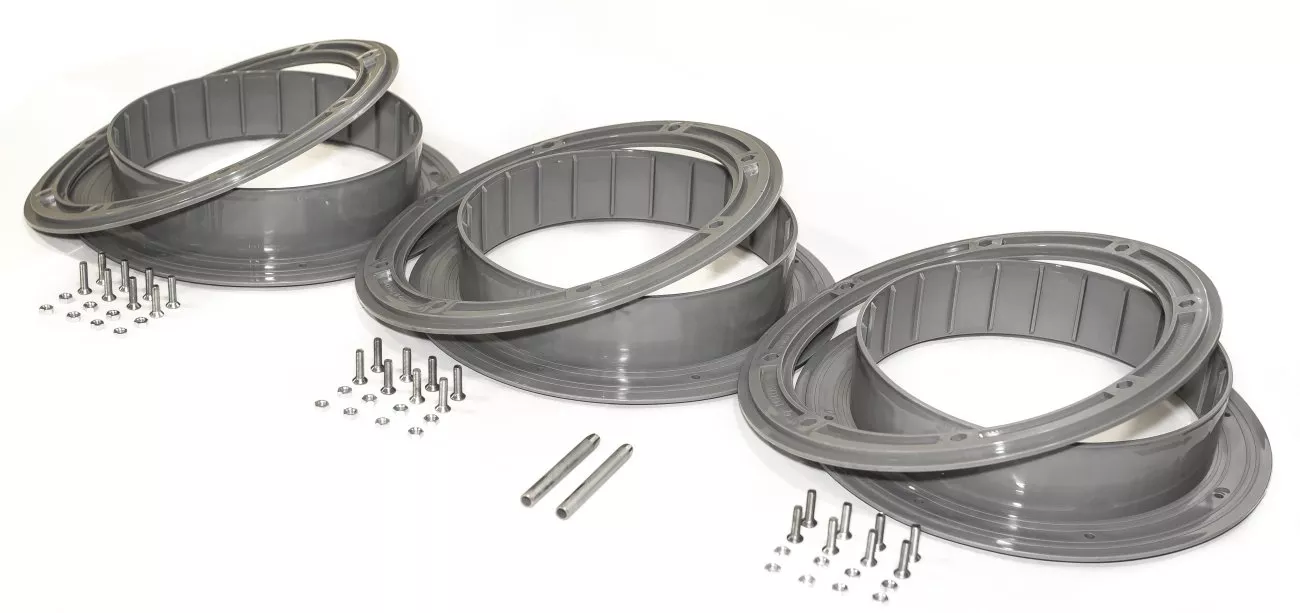

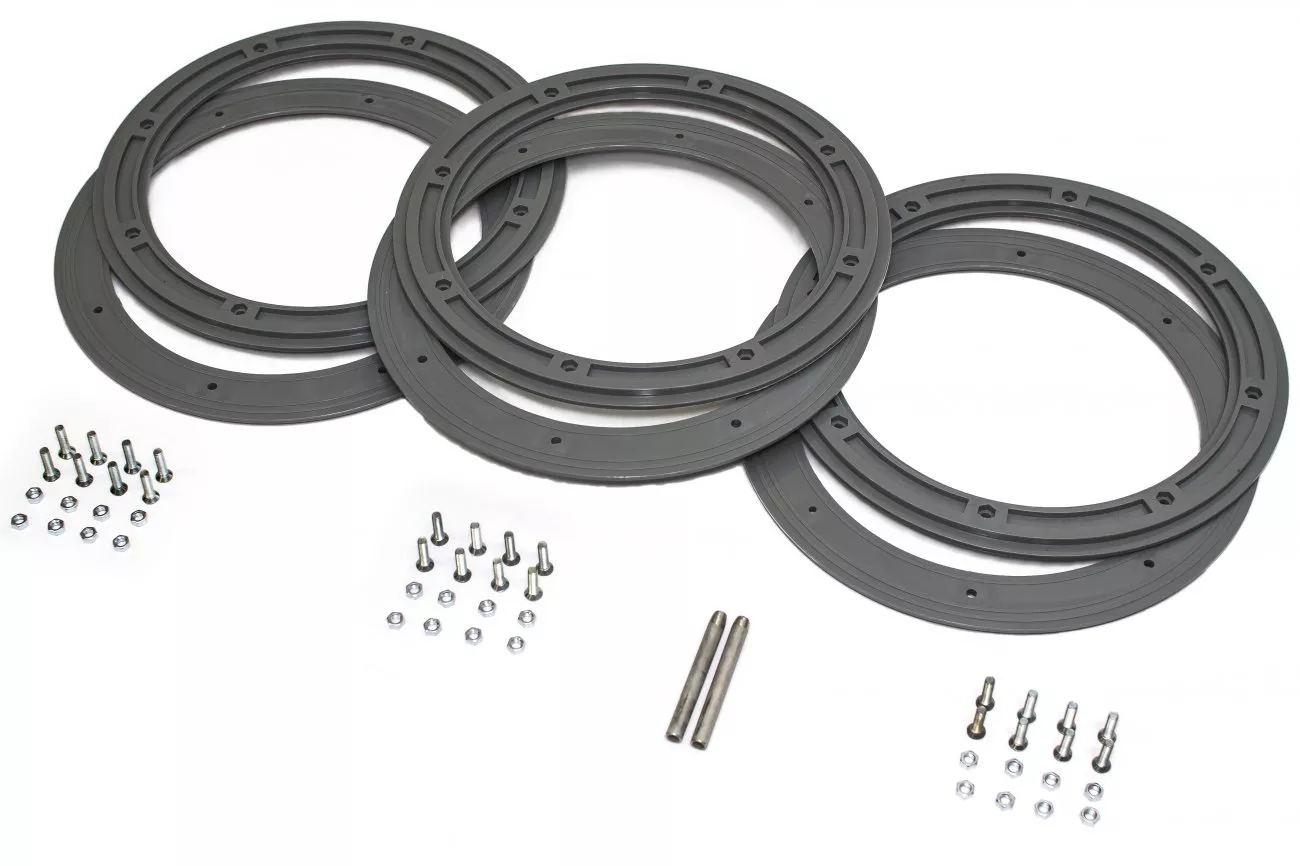

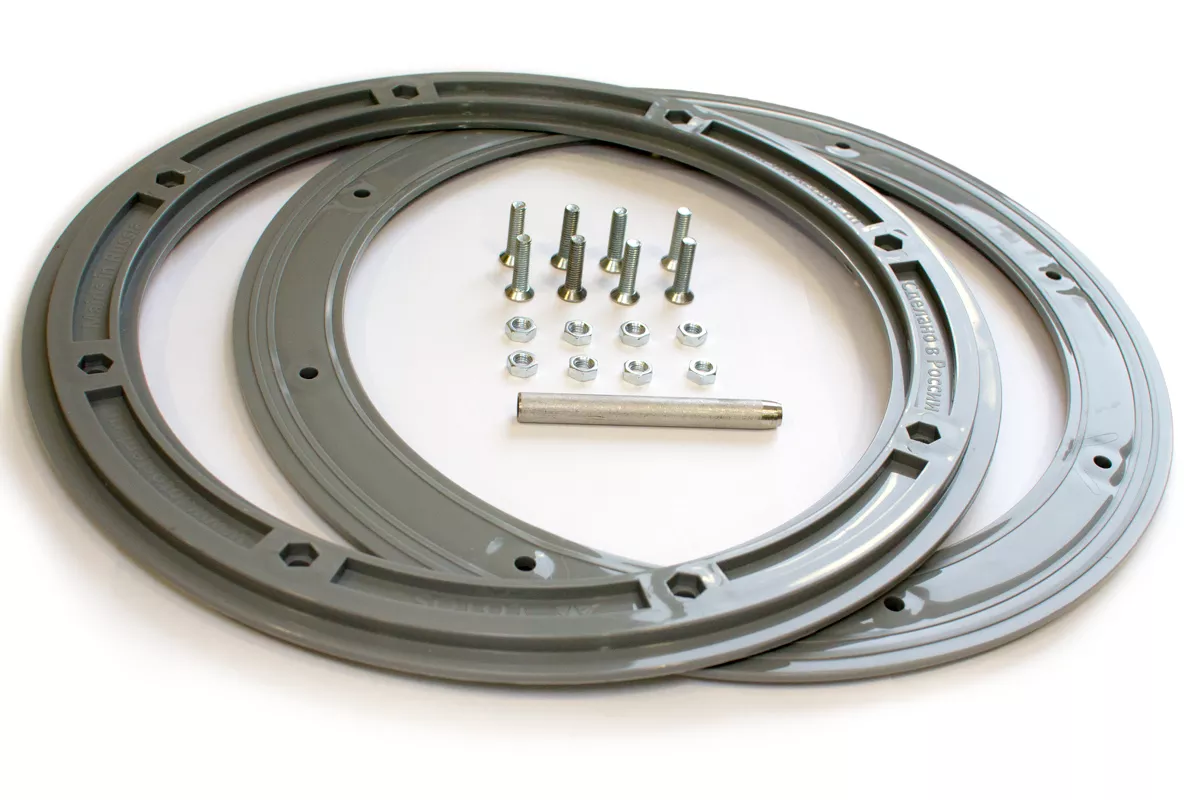

фланец для отверстия под лунку ЛОТОС 200 (комплект)

Приобрести фланцы можно на OZONe



Уважаемый клиент! Вы планируете приобрести ФЛАНЦЫ!? А знаете ли Вы?

Преимущества фланцев:

  • герметизация отверстия для лунки в материале утепленного пола палатки;
  • бортик фланца создает надежное препятствие для воды из лунки;
  • бортик фланца препятствует падению предметов обихода в лунку.

Преимущества гидро-термоизоляционного дна «Лотос» с фланцами:

  • корытообразное дно с фланцами полностью исключает затекание воды внутрь палатки;
  • утепленный пол, закрепленный внутри «гидрокорыта», в сухом состоянии имеет максимальный эффект теплоизоляции;
  • утепленный пол, накрывая своей поверхностью гидроизоляционное дно, изолирует жилое помещение палатки от материала ПВХ, прямой контакт с которым для человека нежелателен.

Преимущества полного специализированного комплекта «Лотос» (палатка + гидро-термоизоляционное дно с фланцами):

  • совместное использование всех элементов обеспечивает целостное теплое укрытие;
  • жилое пространство палатки надежно защищено от затопления;
  • стенки утепленной палатки, находясь в «гидрокорыте», надежно защищены от промокания;
  • внешняя юбка палатки накрывает бортики гидродна сверху, защищая его от внешних осадков;
  • нижний периметр палатки, состоящий из комплекта: внешняя юбка + бортик гидродна + стенка палатки с внутренней юбкой, застеленной под утепленный пол, обеспечивает пользователю многослойную защиту от холода, влаги и сквозняков;
  • правильно закрепленная внутри гидродна палатка надежно фиксируется на льду;
  • гидродно оснащено усиленными петлями с металлическими кольцами и ребрами жесткости, что позволяет не только производить надежное крепление всей целостной конструкции укрытия, но и перемещать волоком по льду раскрытую палатку со снаряжением внутри.

Схема гидро-термоизоляции нижней части палатки Лотос Куб Термо

В ИТОГЕ! Применение фланцев для формирования лунок повысит комфортность любой палатки.
Однако, полноценный комфорт, а главное, гарантированную целостность, надежность и долговечность укрытия Вы сможете получить только в случае приобретения полного специализированного комплекта «Лотос»: палатка + гидро-термоизоляционное дно с фланцами + прочие полезные дополнения, с которыми можно ознакомиться в разделе зимние палатки.

Удовольствие от хорошего и профессионального снаряжения длится дольше, чем радость от низкой цены!


Описание и особенности изделия

Конструкция фланца защищена патентом на изобретение № 2633714.
Устройство образует отверстие под лунку круглой формы диаметром 200 мм и состоит из двух частей: верхнего и нижнего фланца.

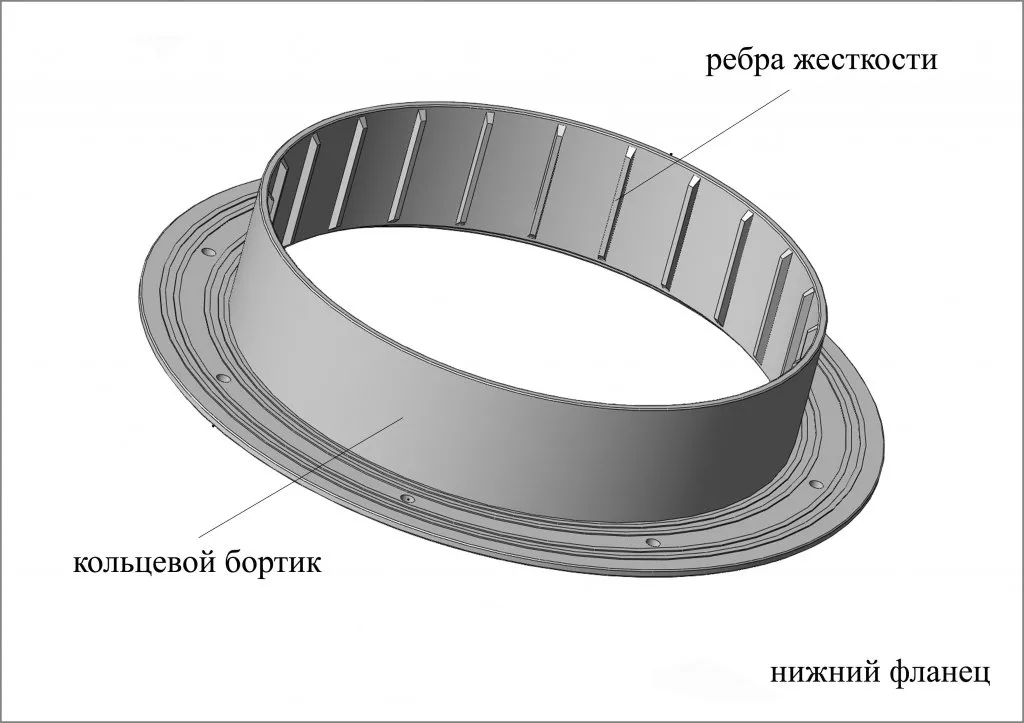

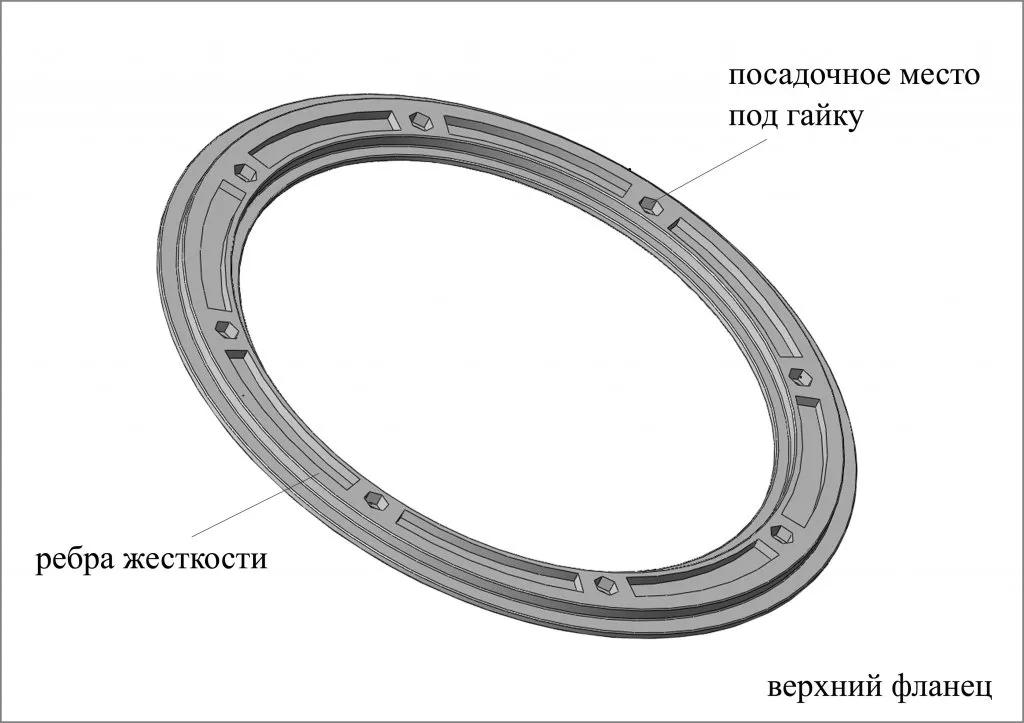

верхний фланец для отверстия под лункунижний фланец для отверстия под лунку

Фланцы представляют собой два литых диска из морозостойкого полипропилена с встречно смыкающимися плоскими поверхностями, на которых расположены кольцевые выступы, фиксирующие в сборе материал пола и надежно герметизирующие вырез под лунку. Нижний фланец имеет выступ, который образует кольцевой бортик с ребрами жесткости.

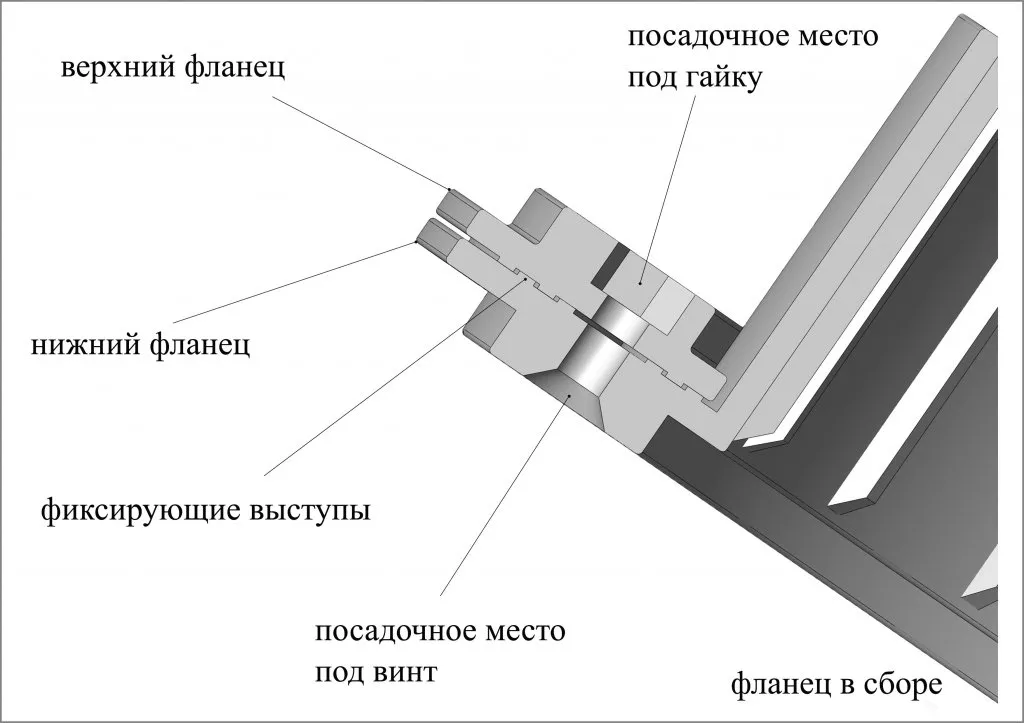

фланец для отверстия под лунку ЛОТОС 200 (схема в сборе)

Фланцы соединяются между собой разъемным винтовым соединением М5, в котором посадочное место под винт выполнено в виде конуса для винта с потайной головкой. Установка такого винта позволяет герметизировать винтовое соединение, так как нижняя часть фланца на практике может находиться на поверхности воды.

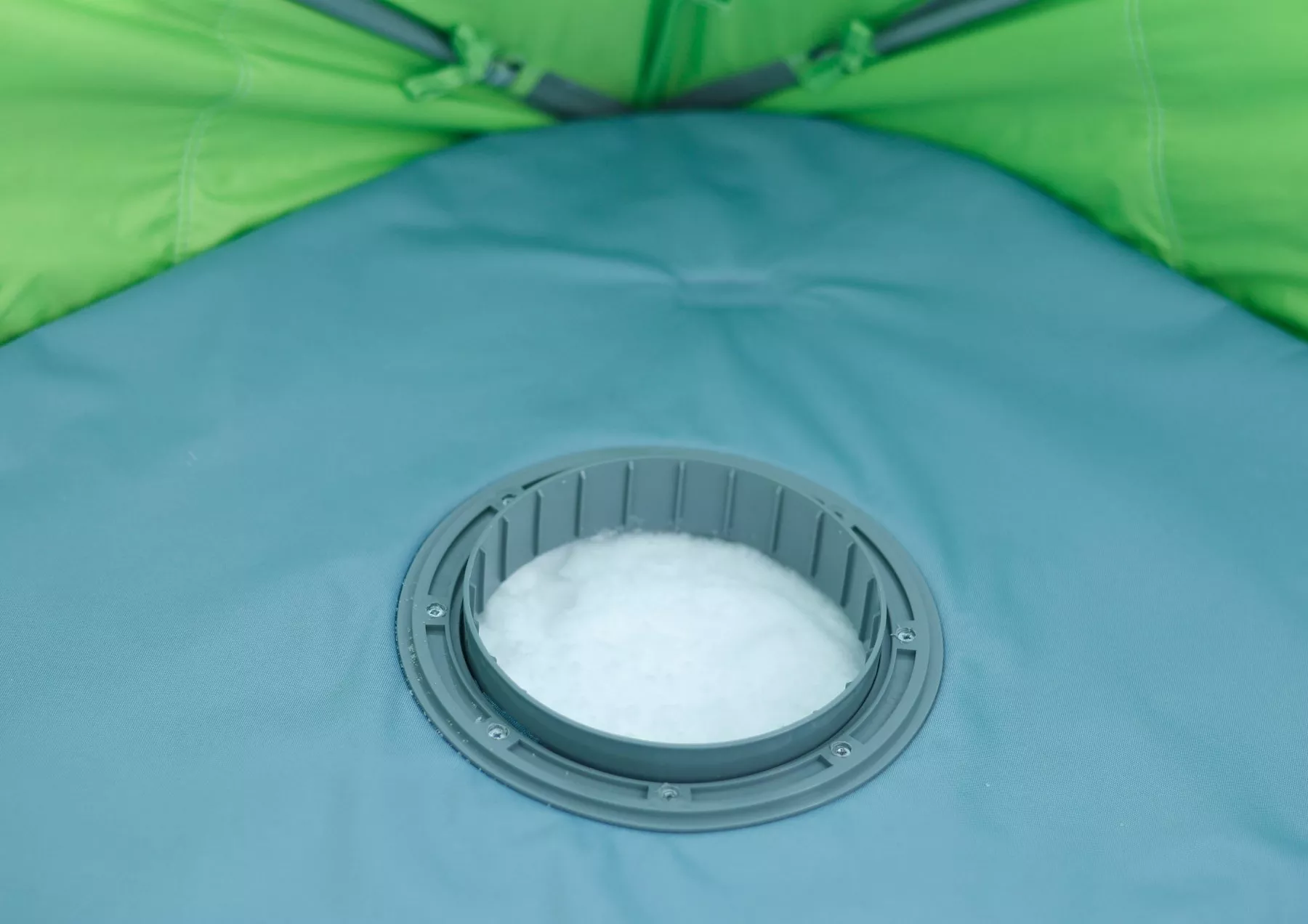

Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки (в сборе с фланцами)

Для монтажа устройства в полу, в материале пола вырезается отверстие по форме устройства, фланцы устанавливаются в это отверстие и, соединяясь между собой, сдавливают материал по вырезанному краю отверстия своими встречно смыкающимися плоскими поверхностями. Высокая степень сжатия краев материала позволяет надежно закрепить устройство в этом отверстии и обеспечивает надежную герметизацию срезанного края для материала, состоящего из нескольких слоев (для многослойного утепленного пола).

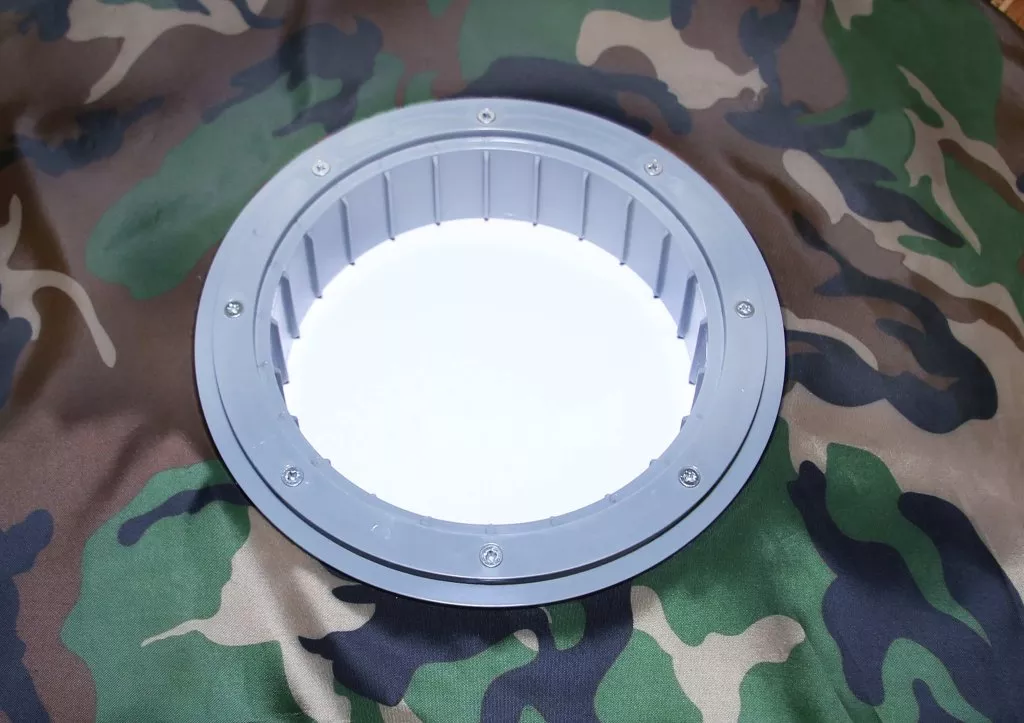

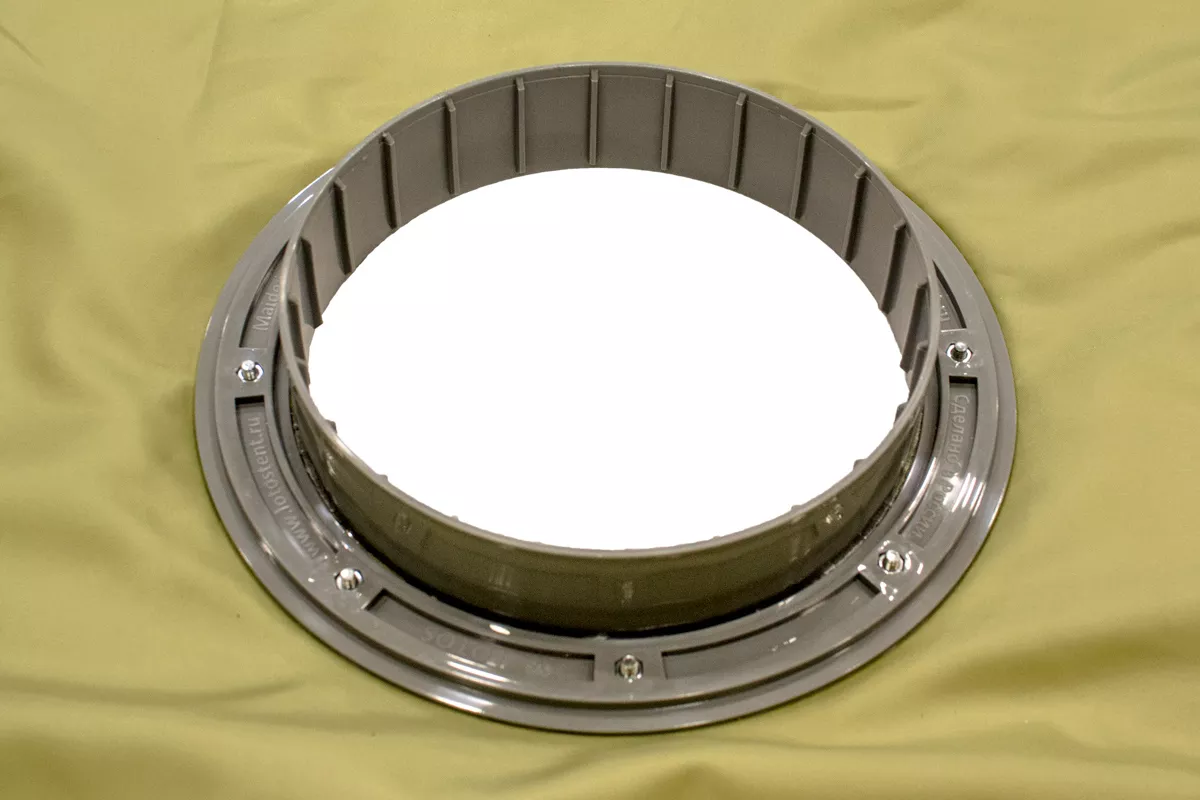

фланец для отверстия под лунку ЛОТОС 200 (вид снизу)

Благодаря простой конструкции с винтовым соединением устройство может быть установлено в полу самим пользователем в домашних условиях, при этом пользователь может самостоятельно выбирать месторасположение для отверстий под лунки и их количество. Прочная конструкция фланцев с ребрами жесткости имеет высокую надежность при эксплуатации. Литой кольцевой бортик на нижнем фланце создает надежное препятствие для затекания воды из лунки на поверхность пола.

Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки (в сборе с фланцами)


Инструкция по установке фланца:

  1. Расстелите пол на ровной поверхности тыльной стороной вверх и определите месторасположение отверстий.
  2. На поверхности пола нанесите разметку внутренней окружности и отверстий под крепежные винты, используя в качестве шаблона верхний фланец. Разметка должна быть четкой и хорошо различимой.
  3. Под нижнюю часть полотна пола подложите плоский лист фанеры или плотного картона (оптимальный размер 30 х 30 см) и, используя трубку-пробойник, прорежьте помеченные отверстия под все восемь крепежных винтов. Острый край трубки-пробойника хорошо прорезает материал пола при ее вертикальном надавливании и проворачивании вокруг своей оси. Отверстия под крепежные винты должны быть прорезаны насквозь в полотне пола и должны иметь круглую форму.
  4. Приложите заново шаблон (верхний фланец), совместив при этом уже прорезанные под крепежные винты отверстия в полу с отверстиями на шаблоне. Плотно прижимая шаблон к поверхности пола, прорежьте канцелярским ножом насквозь внутреннюю окружность в полотне пола.
  5. В вырезанном отверстии пола установите нижний фланец сверху, при этом направляя его бортиком вниз (т.е. бортик должен вставляться внутрь прорезанного в полу отверстия), а верхний фланец установите снизу навстречу нижнему фланцу.
  6. Совместите отверстия под крепежные винты, расположенные на фланцах и в полотне пола. Для совмещения рекомендуется использовать направляющую (например, шило или тонкую отвертку).
  7. Закрепите фланцы между собой винтами с гайками. Винты должны быть затянуты с максимальным усилием.

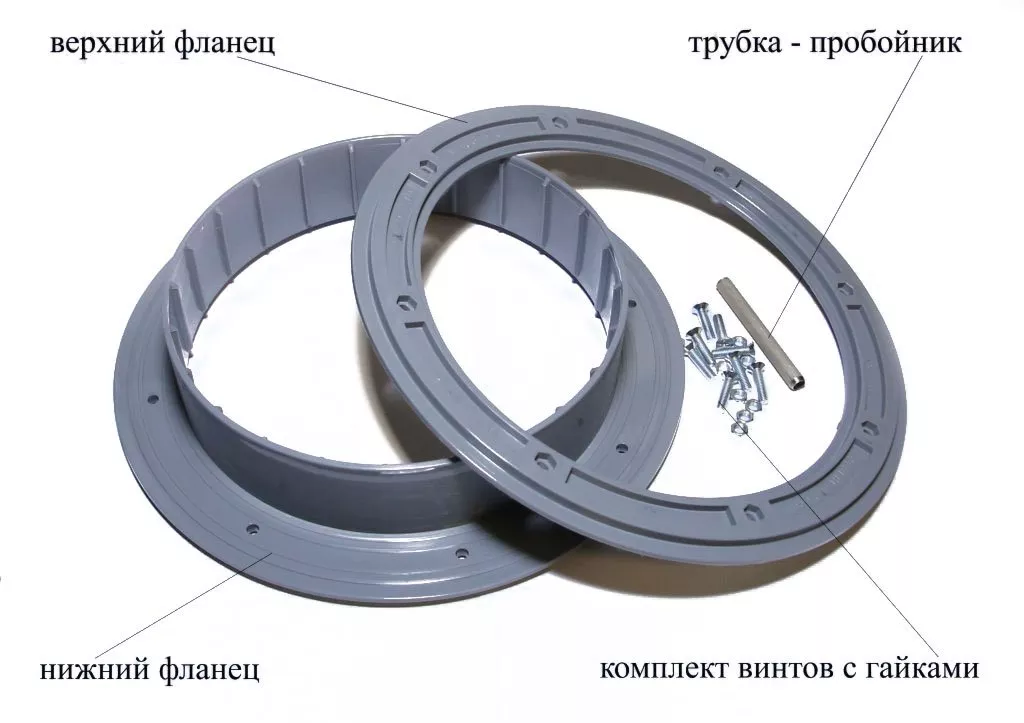

Базовая комплектация (комплект 1 шт):

  • Фланец (в сборе) – 1 шт

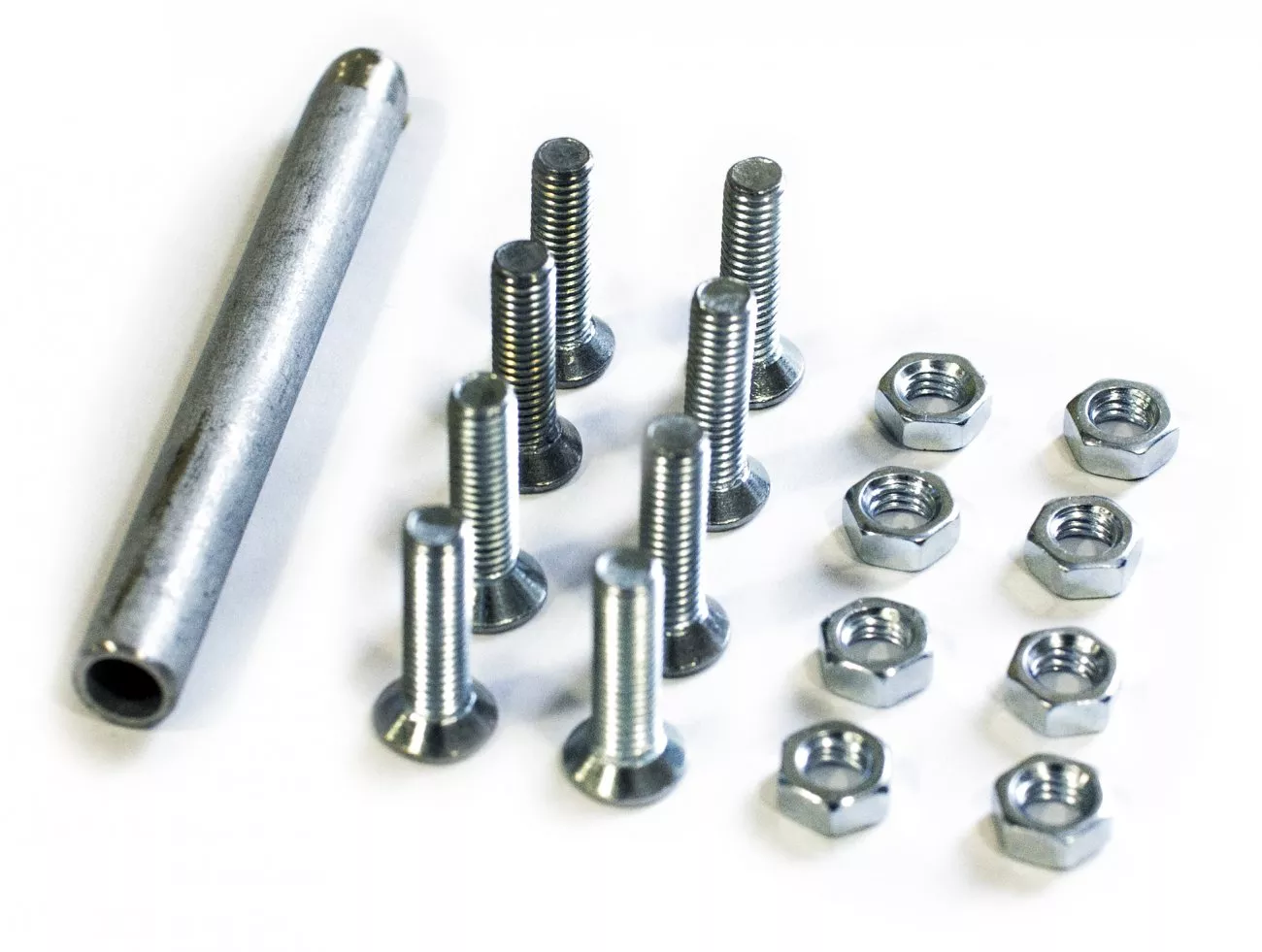

  • Винт М5 (длина 25 мм) – 8 шт
  • Гайка М5 – 8 шт
  • Трубка-пробойник (диаметр 6 мм) – 1 шт
  • Паспорт – 1 шт

Базовая комплектация (комплект 3 шт):

  • Фланец (в сборе) – 3 шт
  • Винт М5 (длина 25 мм) – 25 шт
  • Гайка М5 – 25 шт
  • Трубка-пробойник (диаметр 6 мм) – 1 шт
  • Паспорт – 1 шт

Характеристики:

  • Вес фланца в сборе (с винтами) – 0,3 кг
  • Внутренний диаметр фланца – 20 см
  • Внешний диаметр фланца – 27 см
  • Высота бортика – 5 см

Видео от пользователей по установке фланцев

Предложения

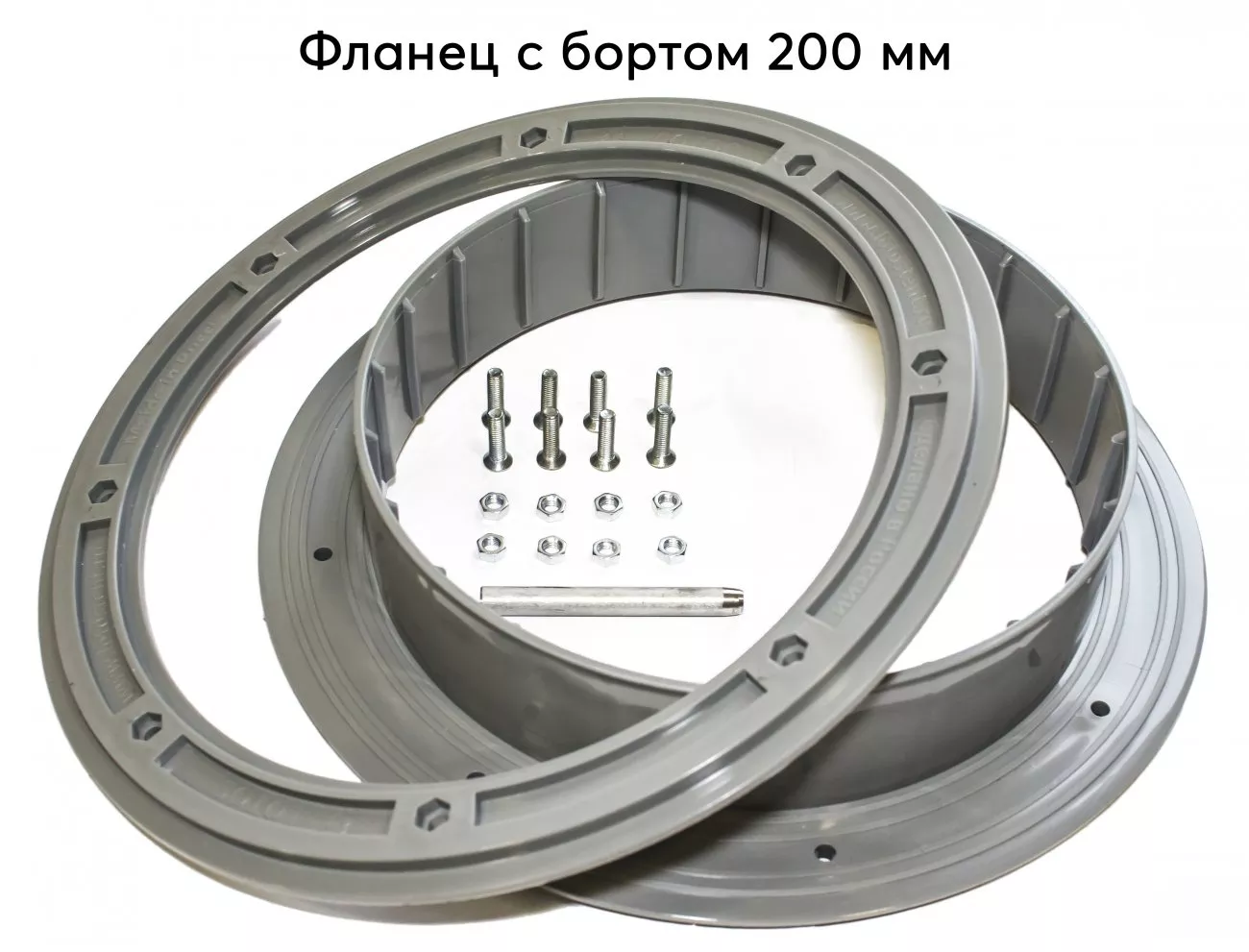

Фланец Лотос-200

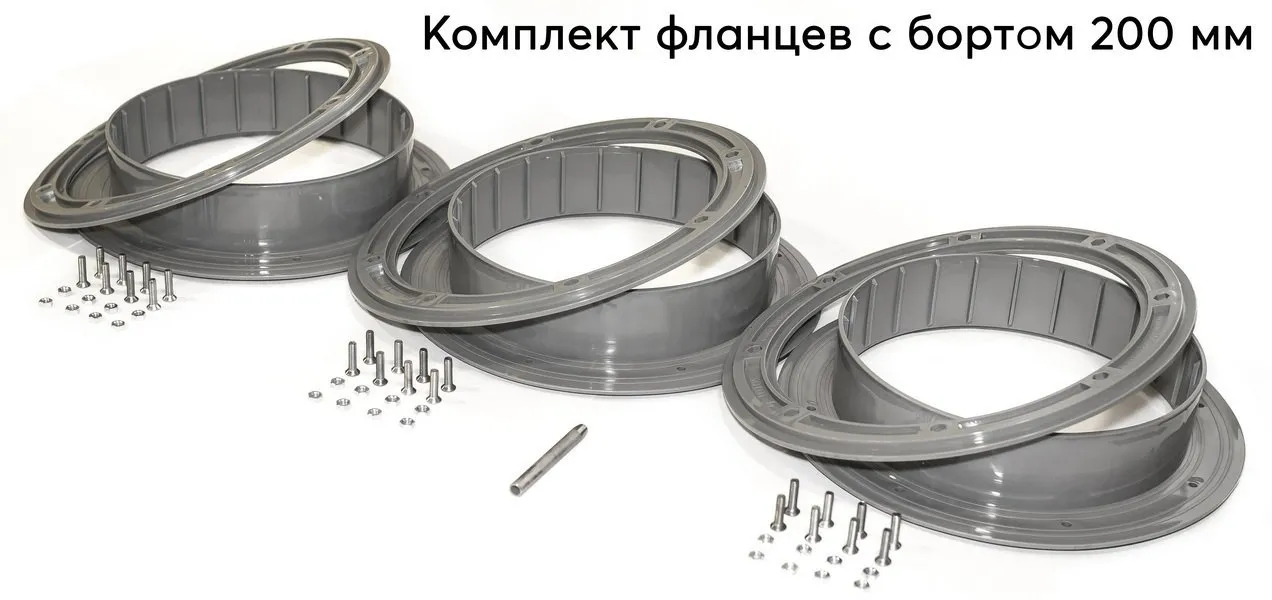

Фланец Лотос-200 (компл. 3 шт)

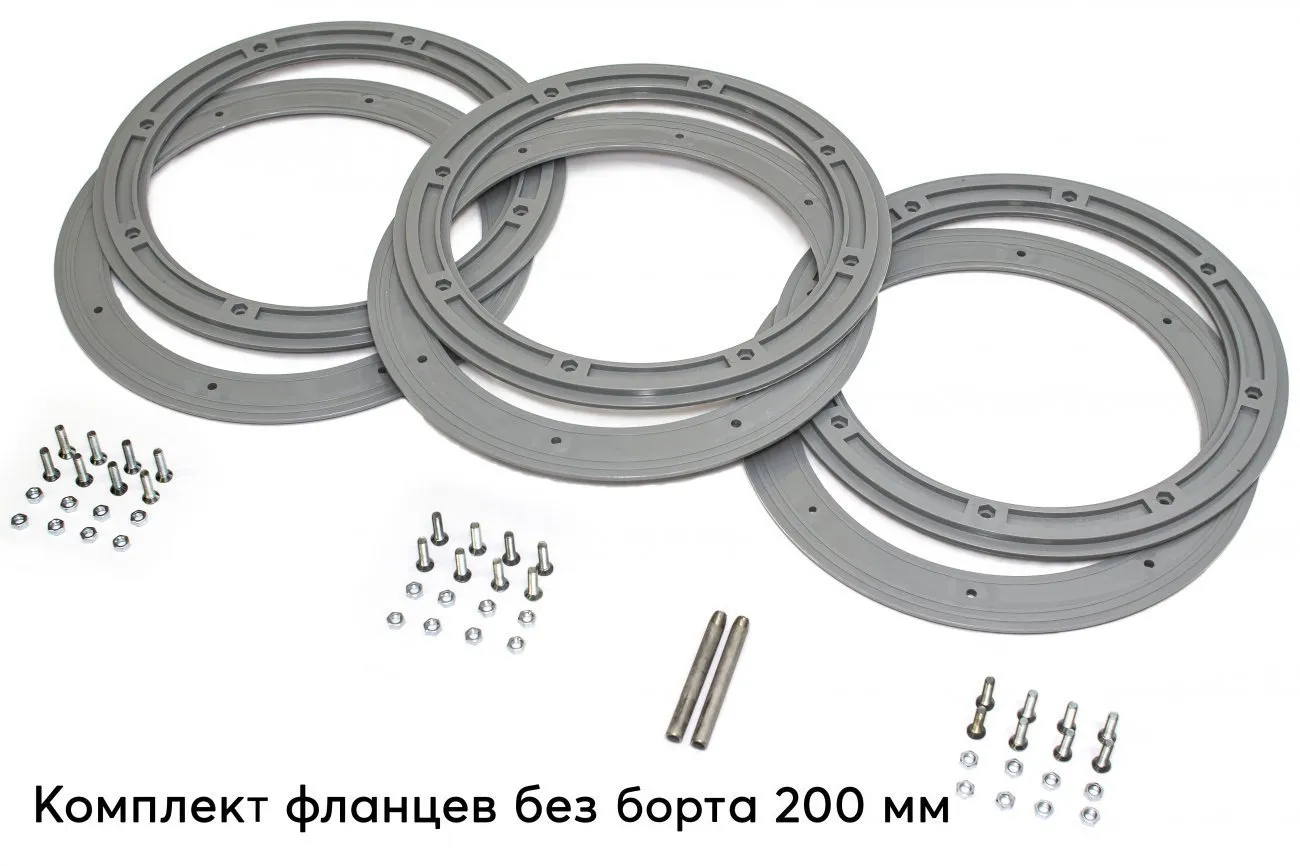

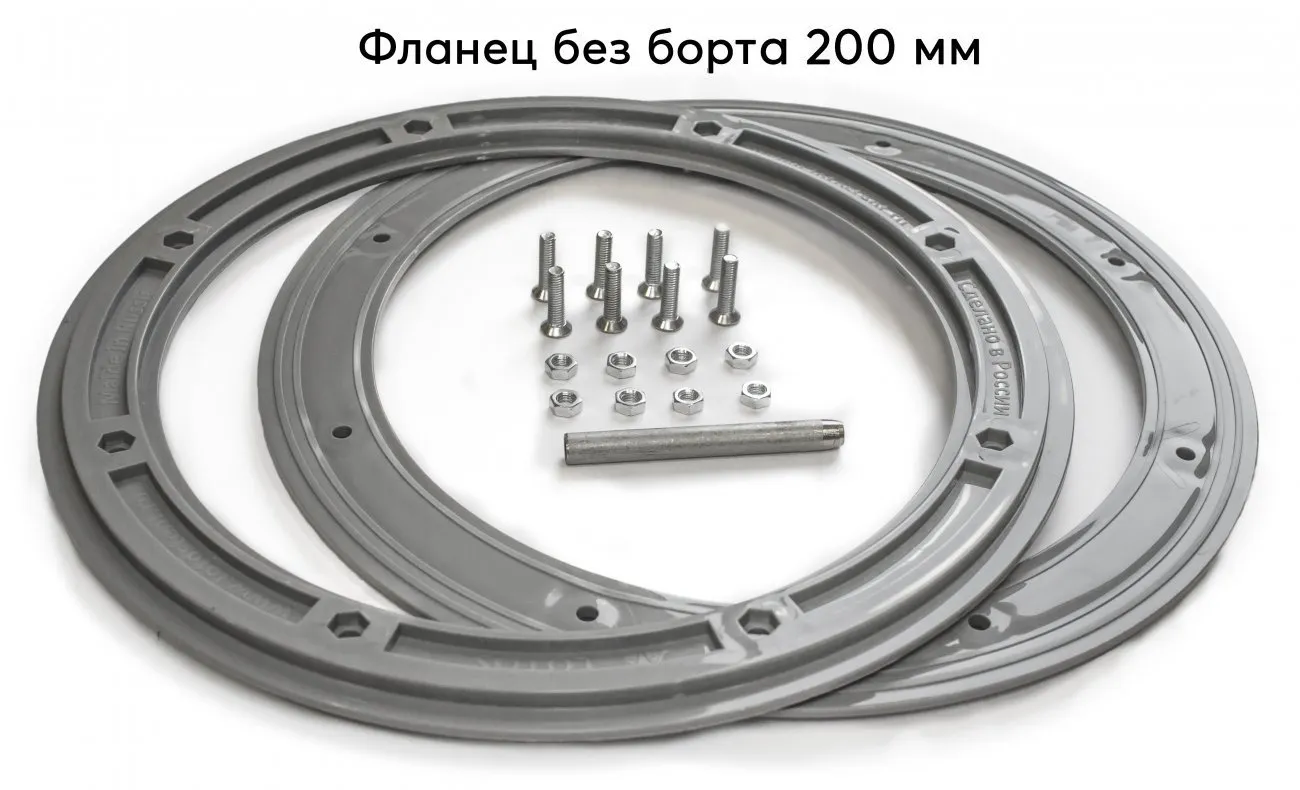

Фланец без бортика Лотос-200

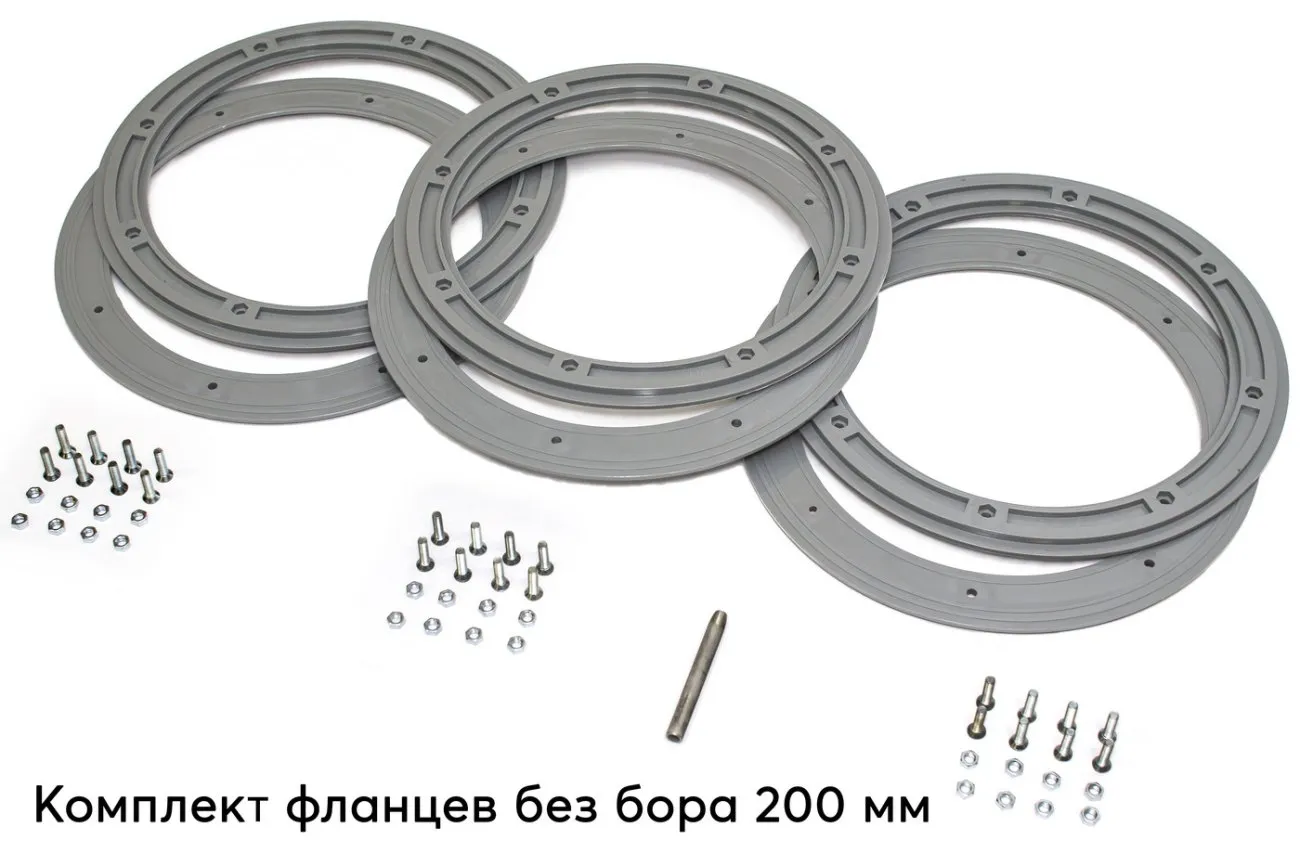

Фланец без бортика Лотос-200 (компл. 3 шт)

Характеристики

Размер (Д х Ш х В), м2,55 х 2,65
Вес изделия, кг0,3
