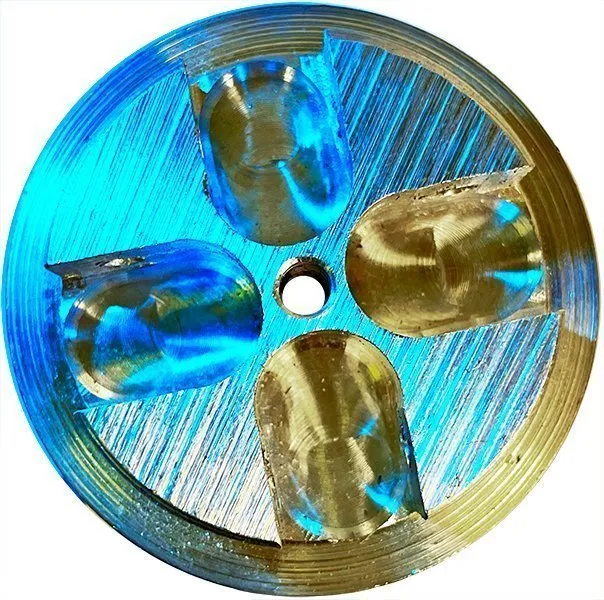

Механизм на куб (Хаб 4х шплинт)

Ремкомплект механизм на куб (Хаб 4Х шплинт)

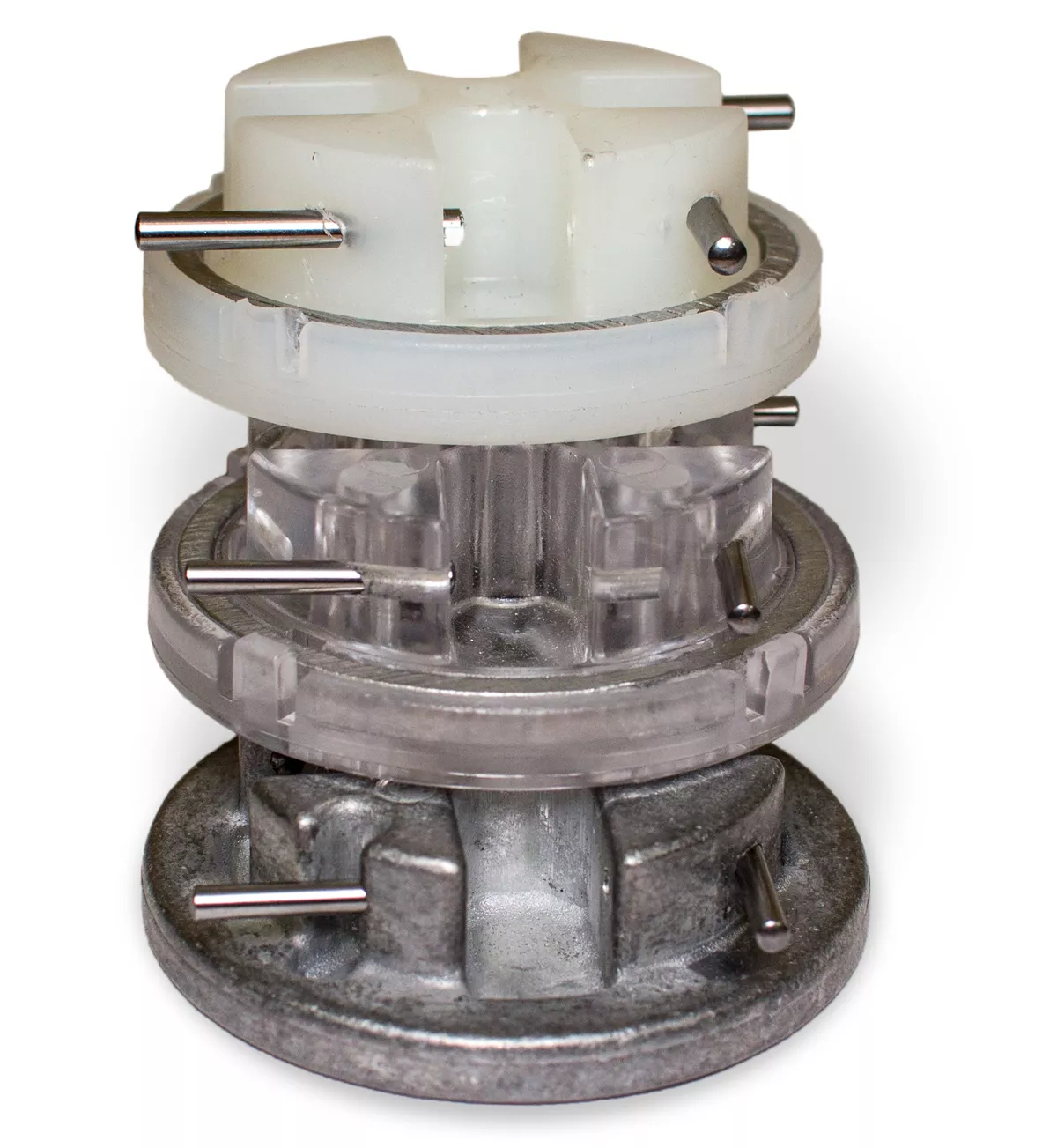

Доступны два варианта материалов хаба:

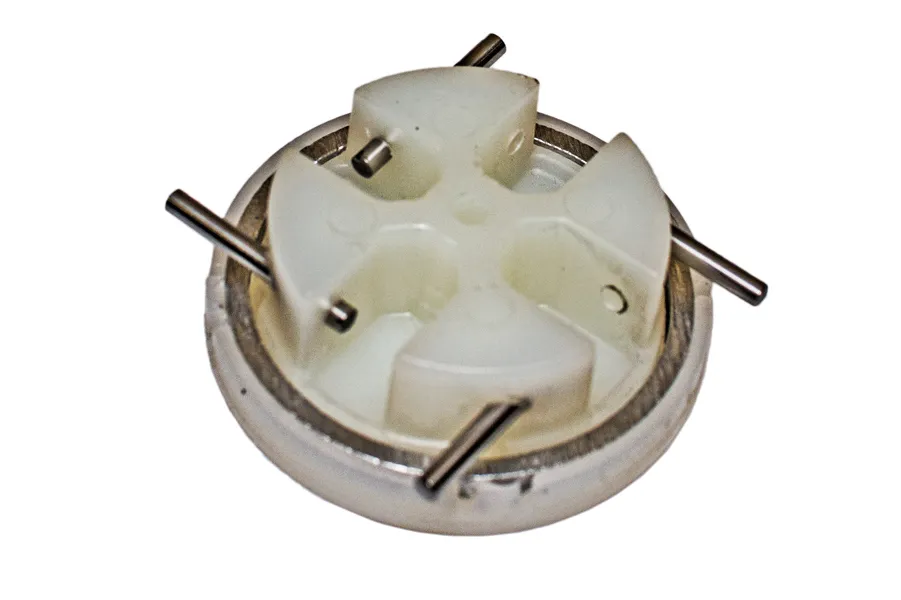

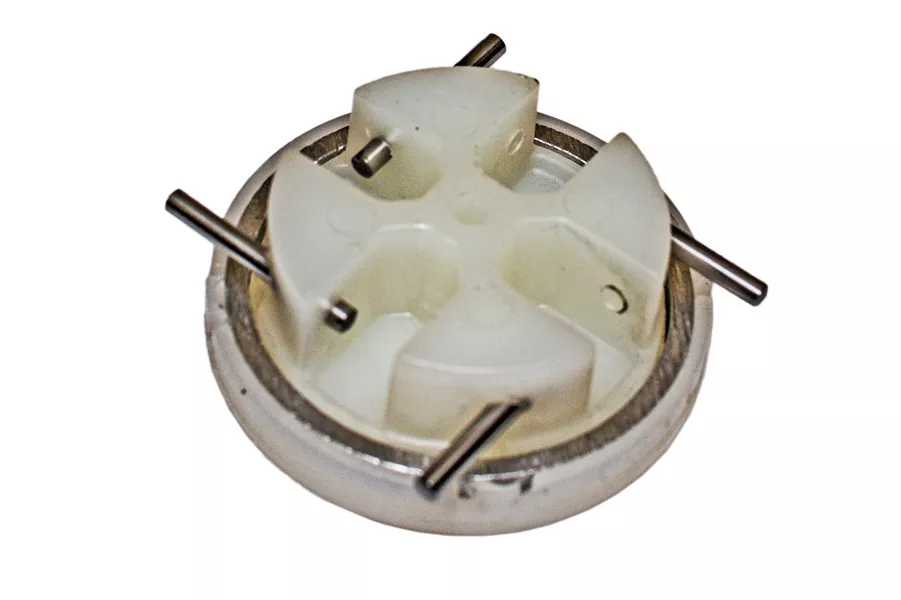

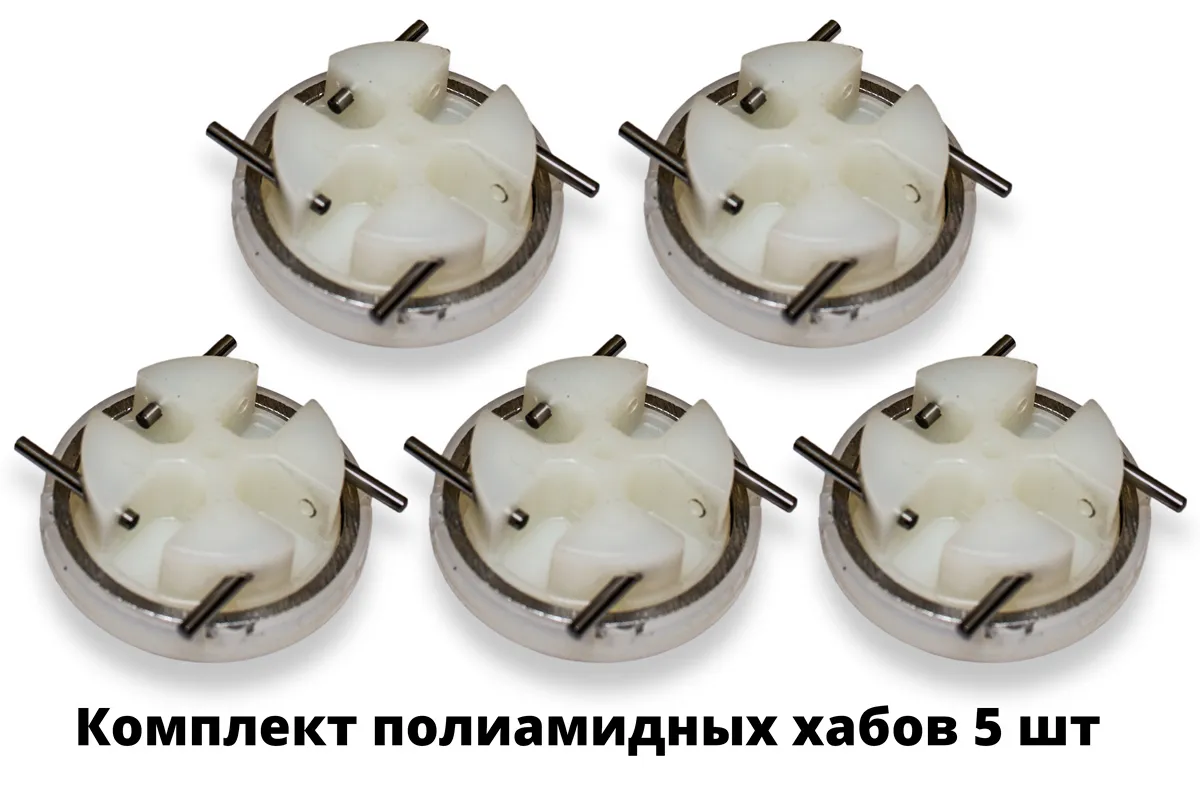

1. Механизм из литого полиамида (белый)

   Материал полиамид обладает высокими показателями жесткости и прочности. Полиамидные материалы популярны благодаря высокой стойкости, а также продолжительному сроку эксплуатации.
   Этот полимер не меняет своих характеристик и внешнего вида с течением времени. Широко применяется в промышленном производстве и строительной отрасли.

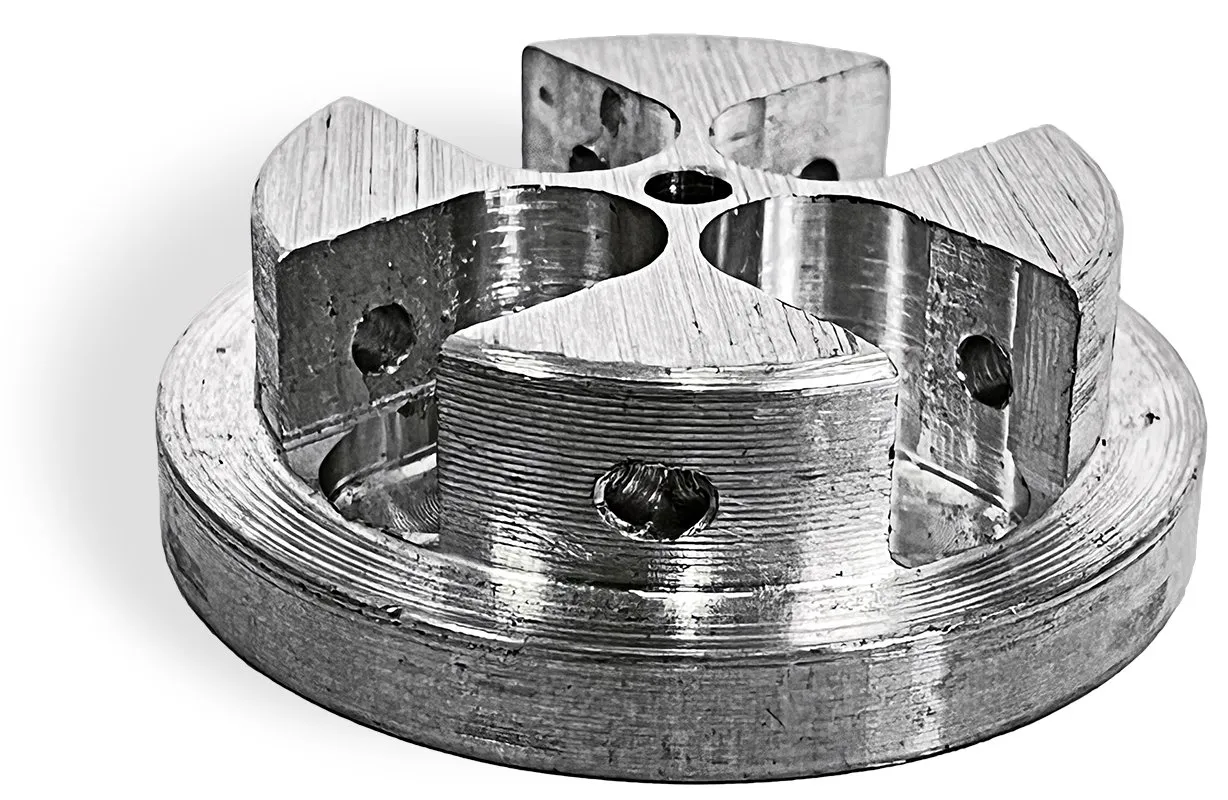

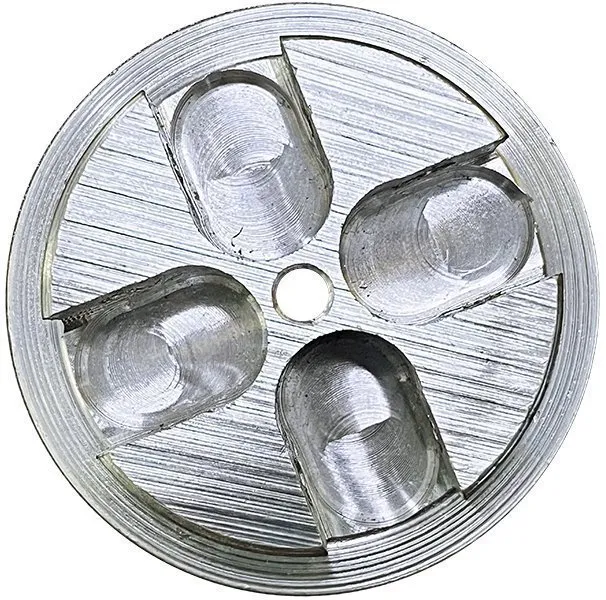

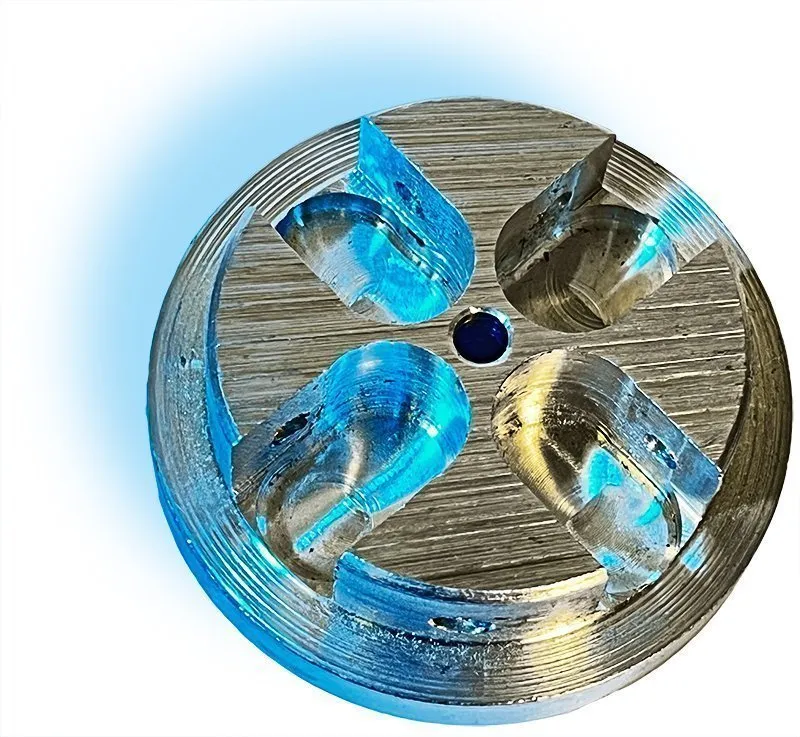

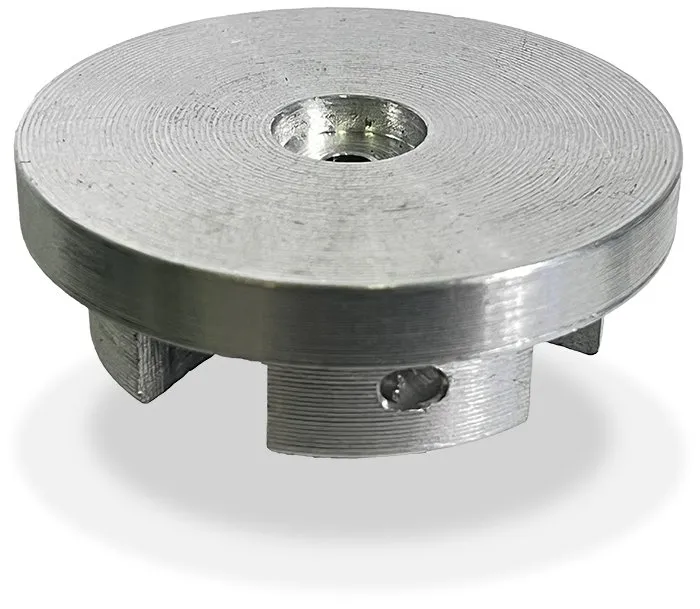

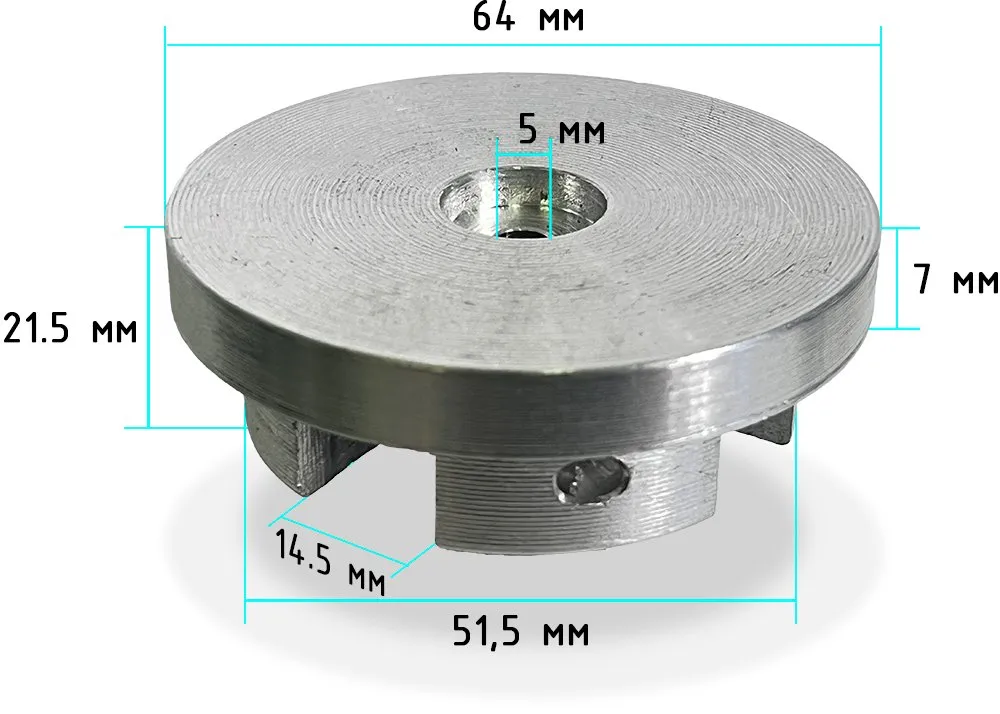

2. Нет в наличии! Механизм из литого алюминиевого сплава

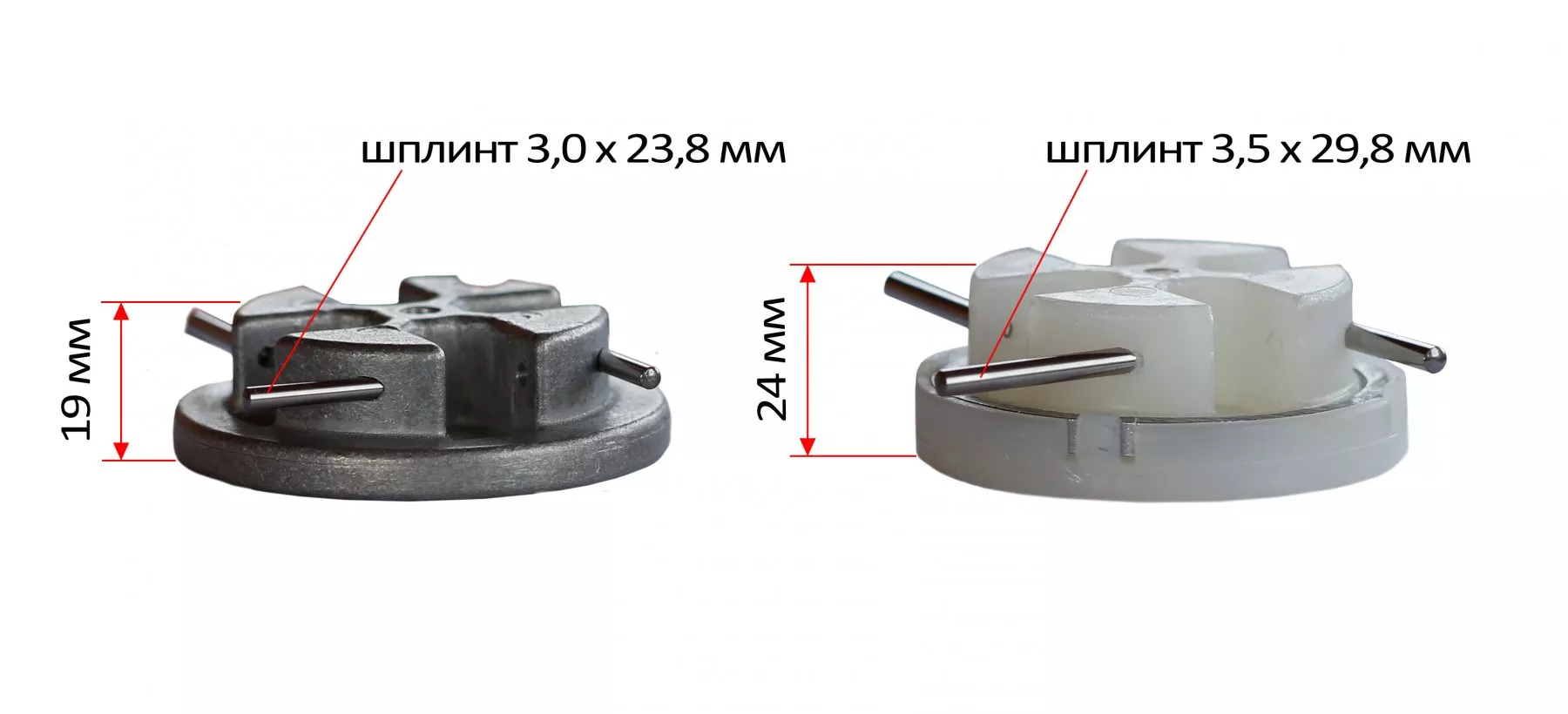

Дуги каркаса палатки фиксируется в механизме при помощи шплинтов (закаленная сталь 3 х 23,5 мм для алюминиевых и поликорбонатовых хабов и 3,5 х 30 мм для полиамидных).
В механизме предусмотрены специальные отверстия для установки крепежных шплинтов.

Механизм (Хаб) с системой крепления дуг каркаса на шплинтах характеризуется очень высокой прочностью и надежностью. Предлагаемый шарнирный узел на шплинтах превосходит по прочности материалы используемые для изготовления дуг, как стеклокомпозитных, так и из алюминиевого сплава В95Т1.

Базовая комплектация:

Инструкция по замене ХАБА на палатке «ЛОТОС Куб Профессионал»:

1. Отсоедините хаб от тента палатки, выкрутив фиксирующий винт.
2. Снимите с палатки соответствующую часть каркаса.
3. Перекусите кусачками проволоку фиксирующую дуги в хабе (хаб 4Х старого образца) и освободите дуги от хаба.
4. Вставьте дуги в новый хаб и зафиксируйте их шплинтом. Шплинт при этом устанавливается в хабе проходя через сквозное отверстие на дуге каркаса.
5. Для фиксации шплинта в хабе (чтобы он не выскочил из отверстия в хабе во время эксплуатации), необходимо завальцевать край отверстия. Для этого необходимо расплющить край отверстия молотком при помощи бородка, кернера, или другого твердого предмета с тупым концом (например, срезанный под прямым углом гвоздь).
6. Установите каркас на палатку и прикрепите хаб к тенту фиксирующим винтом.
