Обзор палатки КубоЗонт 4 Термо

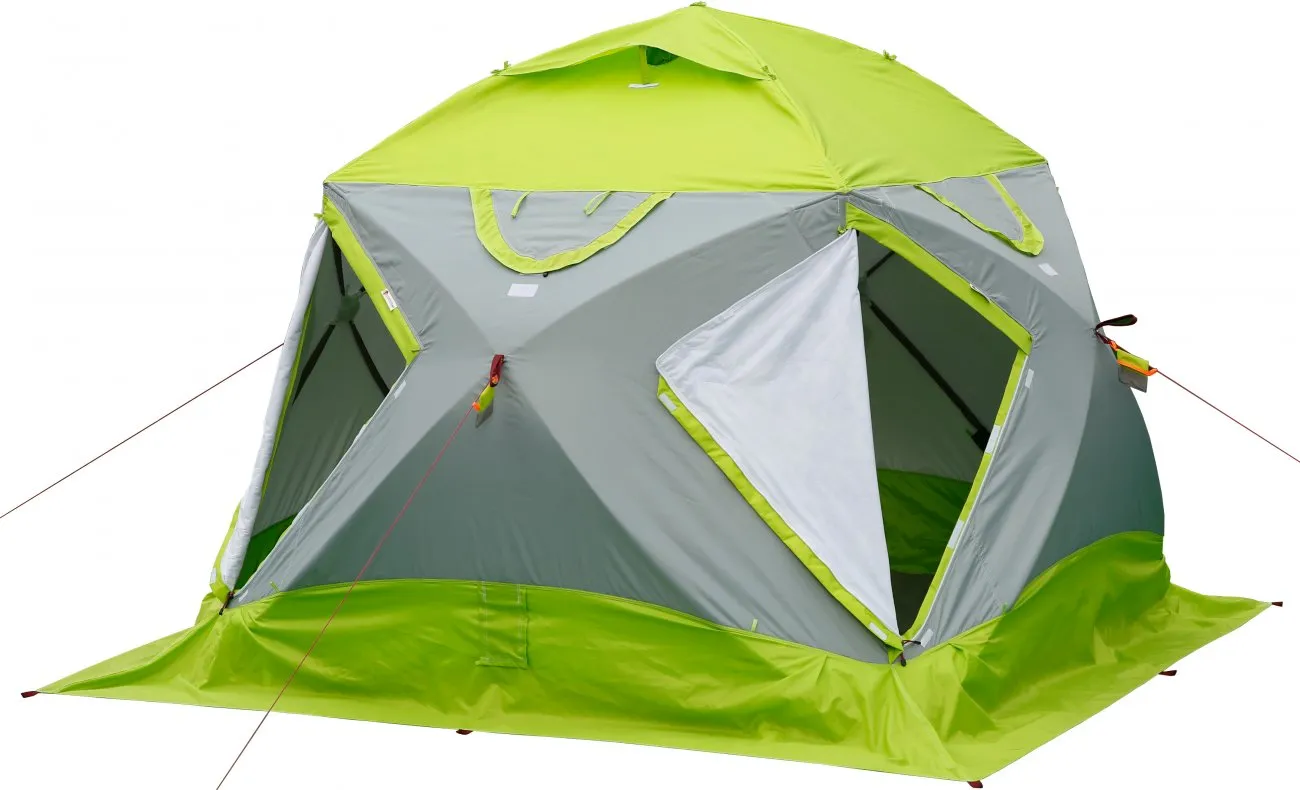

ЛОТОС КубоЗонт 4 Термо – большая трехслойная зимняя палатка кубозонт с полуавтоматической системой раскрытия.
Палатка кубозонт Лотос является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий. Запатентованная конструкция палатки «КубоЗонт» позволяет добиться оптимальной компактности изделия в транспортировочном состоянии, предоставить требовательному потребителю полный набор тактико-технических характеристик, необходимых для эксплуатации палатки в любых погодных условиях, и обеспечить высокие потребительские качества укрытия благодаря его «кубовидной» форме c практически вертикальными стенками и высоким потолком, которые образуют просторное помещение для отдыха с домашним комфортом.
купить палатку ЛОТОС КубоЗонт 4 Термо
Конструкция КубоЗонт представлена наглядно в видеоролике:
ОСОБЕННОСТИ МОДЕЛИ:
- Самая компактная в мире утепленная палатка кубозонт! Размер модели "Компакт" в упакованном состоянии: 115 х 45 х 45 см.
- Теплая палатка огромного размера! Высота палатки 215 см при размере дна 260 х 260 см.
- Быстро-сборная конструкция! Раскрытие и установка силами одного человека за 3 мин.
- Уникальный теплоизоляционный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей, относительно к его весу, теплоизоляцией и прочностью.
- Высокая свето-проводимость тента, выполненного в серо-салатовом цветовом исполнении с использованием светопроводящих тканей и утеплителя.
- Прочный каркас из 12 мм стеклокомпозитной арматуры рассчитан на экстремальные перегрузки.
- Опорные стойки (опция) для повышенной анти-штормовой жесткости конструкции.
- Профессиональный комплект оснащения палатки для подледной рыбалки.
- Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см. Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков внешней юбкой.
- Универсальная система креплений внешних съемных элементов в оконных проемах палатки позволяет устанавливать в них дополнительные аксессуары (опции): прозрачное окно, клапан под теплообменник, огнеупорный клапан под трубу дровяной печи, противомоскитную сетку.
- Распашная дверь (опция) крепится в дверном проеме с внешней стороны тента.
- Гидро-термоизоляционное дно с фланцами для отверстий под лунки (опция) обеспечивает надежную гидроизоляцию и термоизоляцию пола и нижнего периметра палатки, защищая поверхность пола от затекания воды как по периметру укрытия, так и через лунки.
- Влагозащитный колпак (опция) дублирует все функциональные элементы верхней части палатки, обеспечивая укрытию надежную верхнюю защиту от дождя.
- Влагозащитный тент (опция) дублирует все функциональные элементы палатки обеспечивая укрытию полную защиту от дождя.
- Компрессионная трехслойная сумка-рюкзак. Огромная усиленная сумка с компрессионной системой на трех ремнях-утяжках позволяет компактно сжать упакованную палатку в сверток 45 см в диаметре. Многослойная, в своих торцевых частях, сумка обладает хорошими демпферными свойствами, защищая палатку от возможных повреждений при транспортировке.
Модель 2024 года представлена в серо-салатовом цветовом исполнении. Светопроводящие ткани и утеплитель обеспечивают укрытию высокую светопроницаемость тента, важную для его применения в зимнее время года.
ЛОТОС КубоЗонт 4 Термо – четырехгранная полуавтоматическая палатка, в которой совмещены «кубовидная» и «зонтичная» системы раскрытия. Тент и каркас образуют единую цельную конструкцию, благодаря чему палатка при раскрытии сразу же принимает требуемую жесткую и устойчивую форму.
Конструкция палатки КубоЗонт 4 состоит из независимо раскладывающихся четырех боковых и одной верхней секций. Боковые секции, оснащенные отдельным каркасом с центральным несущим элементом («хабом»), раскрываются по «кубовидной» системе, образуя выпуклую наружу стенку палатки, и фиксируются за счет натяжения полотна тента.
Верхняя секция также оснащена отдельным каркасом, который раскрывается по «зонтичной» системе, образуя выпуклую наружу крышу, и фиксируется за счет совокупной конструкции «зонтичного» механизма раскрытия, сочлененного с опорными дугами и спицами (распорными тягами).
Боковые стенки палатки расположены под небольшим наклоном внутрь, что позволяет значительно увеличить аэродинамические характеристики палатки и ее устойчивость, а также повысить общий показатель тепло-сбережения укрытия при сохранении его полезной площади. Площадь укрытия (2,6 х 2,6 = 6,76 м2) с учетом рациональной квадратной формы позволяет разместить в нем до четырех стандартных раскладушек, при этом в палатке останется до 1,8 м2 свободного пространства. При размещении двух раскладушек сохраняется 4,5 м2 свободного пространства, в котором можно дополнительно разместить походную мебель и обеспечить в палатке полноценный домашний комфорт.
Компактная система складывания палатки кубозонт позволяет легко и быстро упаковать большое и объемное укрытие в компрессионную сумку и сжать ее до размера 115 х 45 х 45 см. Такие малые габариты утепленной палатки кубозонт в сложенном виде допускают возможность ее перевозки в багажнике легкового автомобиля.
Уникальная система гидроизоляции дна позволяет сохранить палатку ЛОТОС КубоЗонт 4 Термо в сухом виде даже после ее эксплуатации на талом мокром снегу или при подтоплении в луже воды. При этом сухое жилое пространство обеспечит высокий комфорт во время проживания или рыбалки, а отсутствие влаги и эффективная система вентиляции (приточные и вытяжные клапаны) обеспечат отсутствие конденсата. Палатка оснащена двумя защитными юбками, где внутренняя стандартно расположена на уровне дна, а внешняя, расположенная на боковой стенке на высоте около 30 см, обеспечивает герметизацию стыковки гидроизоляционного дна с палаткой.
Уникальный теплоизоляционный тент высокой герметичности (дверные молнии защищены двухсторонними утепленными планками) практически не продуваем ветром и обеспечивает пользователям домашний комфорт даже в экстремальные морозы за счет высокого КПД теплоизоляции. Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошными воздушными зазорами (около 1,0 см) по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционные трехслойные тенты с "термостежкой", в которых эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных спаек, скрепляющих слои тента. Спайки от «термостежки» служат эффективными «мостиками холода» и при этом нарушают герметичность ткани, так как сквозь них влага способна проникать внутрь многослойного тента.
Технология производства модели ЛОТОС КубоЗонт 4 Термо включает в себя сложные трудоемкие процессы, объективно повышающие себестоимость изделия. Компактный каркас состоит из десятков элементов, сборка которых производится вручную. Утепленный тент палатки раскраивается в три этапа (каждый слой по отдельности), детали кроя сшиваются в самостоятельные трехслойные элементы и только после этого производится сборка тента в целом. Большой объем ручного труда и сложное технологическое оснащение конструкции значительно повышают себестоимость палатки, а совокупные особенности и набор уникальных характеристик определяют высокие потребительские качества изделия, которые по достоинству оценит требовательный пользователь.
Все уникальные системы, применяемые в конструкции модели, защищены патентами:
- Система компактного сложения палатки - патенты №2597652, №194018
- Система гибкого фиксируемого узла – патент №2679764
- Система теплоизоляции тента палатки - патент №168383
- Система гидроизоляции днища палатки - патенты №175368, №180094
- Система фланцев для отверстий под лунку - патент №2633714
Процесс раскрытия и складывания палатки наглядно показан в видеоролике:
С 2022 года во всех моделях установлены усиленные боковые каркасы, в которых складные дуги оснащены новым фиксируемым шарнирным узлом. Процесс раскладки новых компактных дуг показан в видеоролике:
Уникальный каркас ЛОТОС КубоЗонт (для моделей выпуска с 2022 года)
Отличительная особенность быстро-сборной палатки ЛОТОС КубоЗонт 4 Термо заключается в запатентованной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *260 *215 см ее транспортировочные габариты при упаковке в сумку составляют всего 115 *45 *45 см.
В моделях, выпускаемых с 2022 года, применены боковые каркасы новой усиленной конструкции с композитными дугами 12 мм.
Механизм раскрытия («хаб») изготовлен из цельного алюминиевого сплава Д16Т с возможностью фиксации в нем дуг диаметром 12 мм. Гибкий фиксируемый узел, устанавливаемый на компактные дуги 10 мм диаметра (модель 2020) заменен на фиксируемый шарнирный узел, рассчитанный на дугу 12 мм диаметра.
Новый боковой каркас стал значительно жестче и прочнее своего предшественника, но стал тяжелее на 1,8 кг (в суммарном весе).
Подробное устройство каркаса и правила его эксплуатации описаны в статье – Каркас палатки ЛОТОС КубоЗонт (модель 2022)
Уникальный теплоизоляционный тент ЛОТОС
Палатка ЛОТОС КубоЗонт 4 Термо оснащена запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.

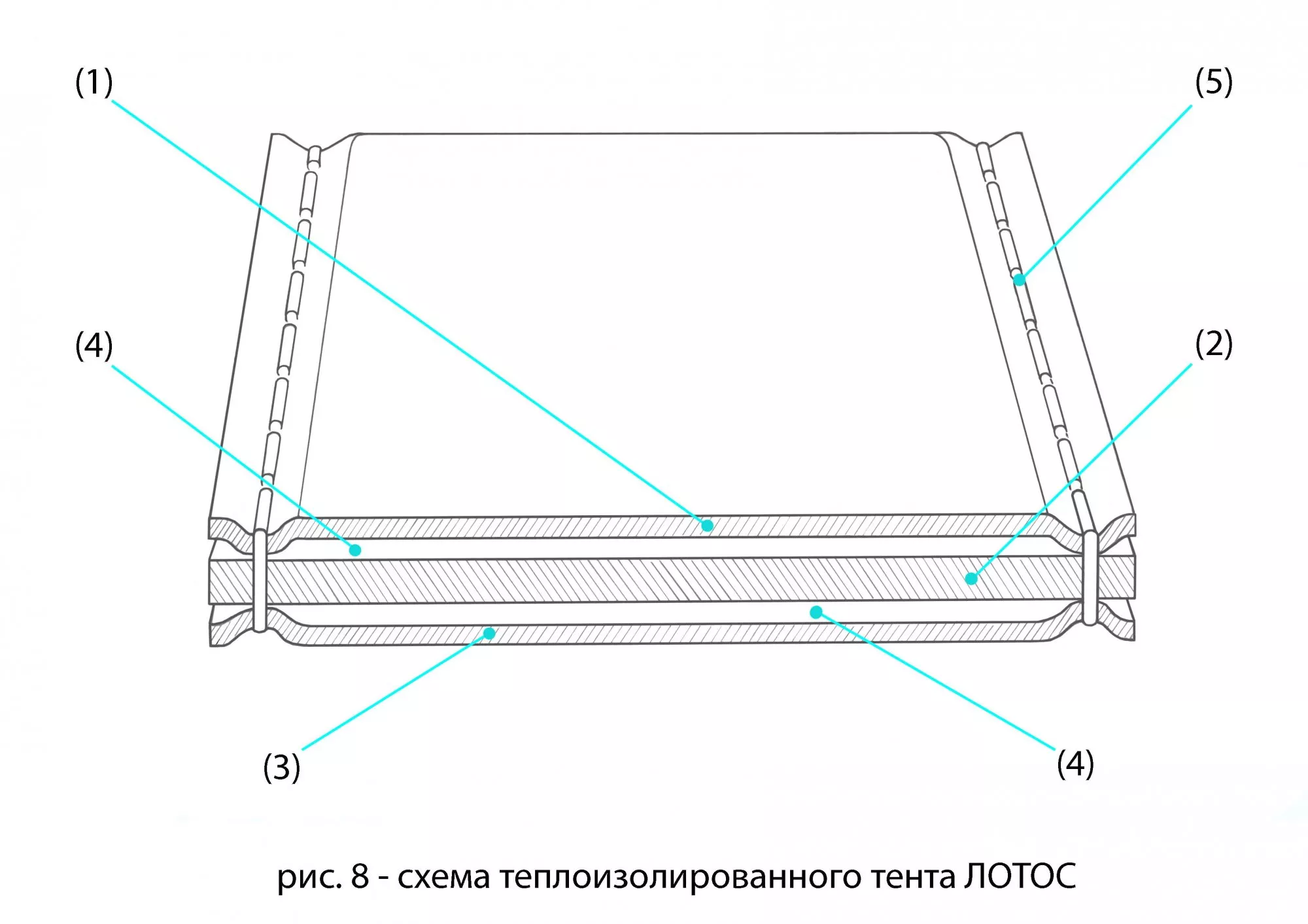

Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:
- верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 300D WR (влагозащита не менее 3000 мм вод. ст.);
- промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм (плотностью 250 г/м2) из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);
- нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод. ст.)
Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).
Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода».
Помимо более высокой теплоизоляции тент "ЛОТОС", состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты).
Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя.
Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС
Палатка ЛОТОС КубоЗонт 4 Термо оснащена запатентованной системой гидроизоляции дна и нижнего периметра стенок палатки, позволяющей изолировать от промокания как сам пол палатки, так и нижние края стенок утепленного тента.

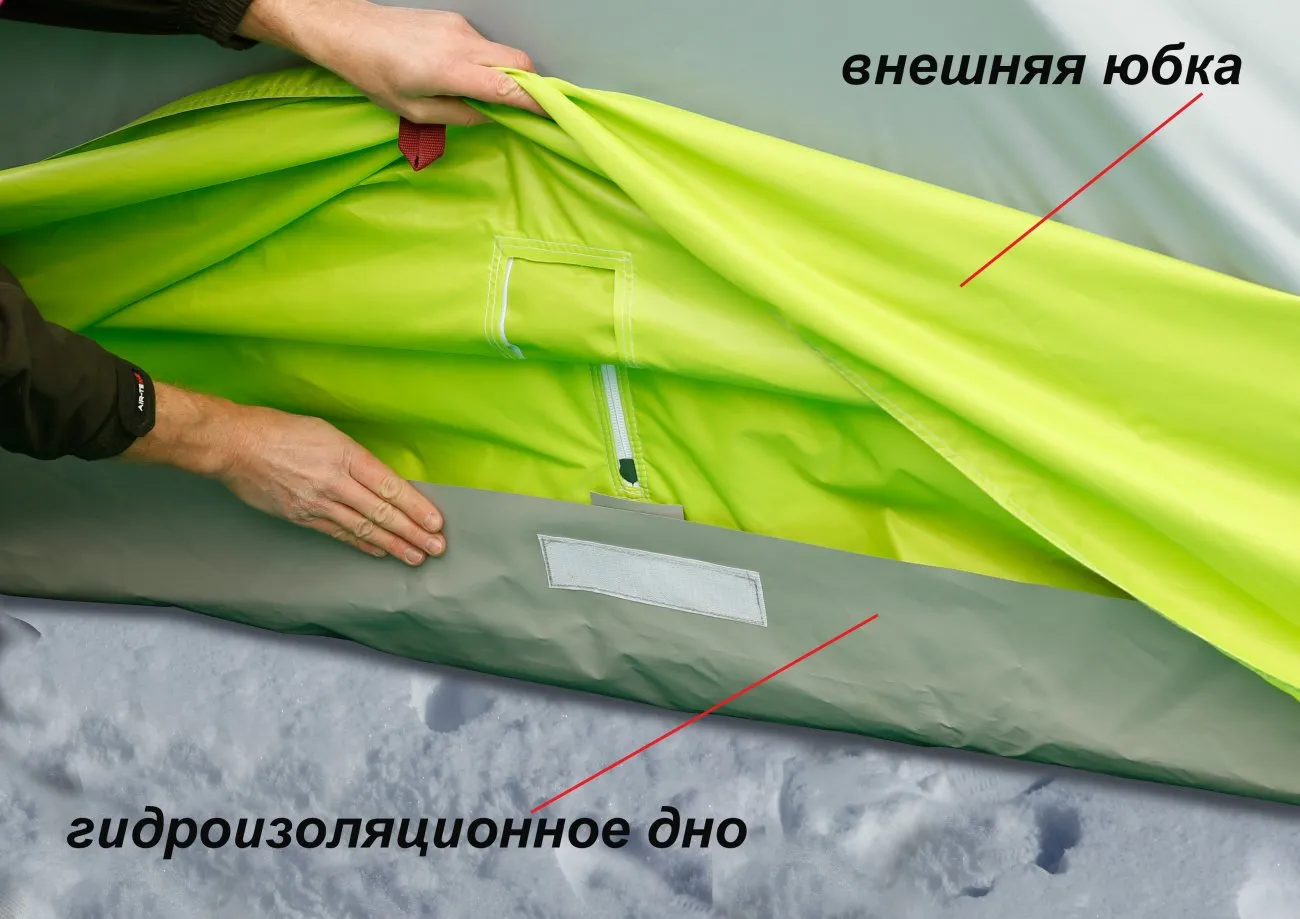

Гидроизоляционное дно (опция, приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами. Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».

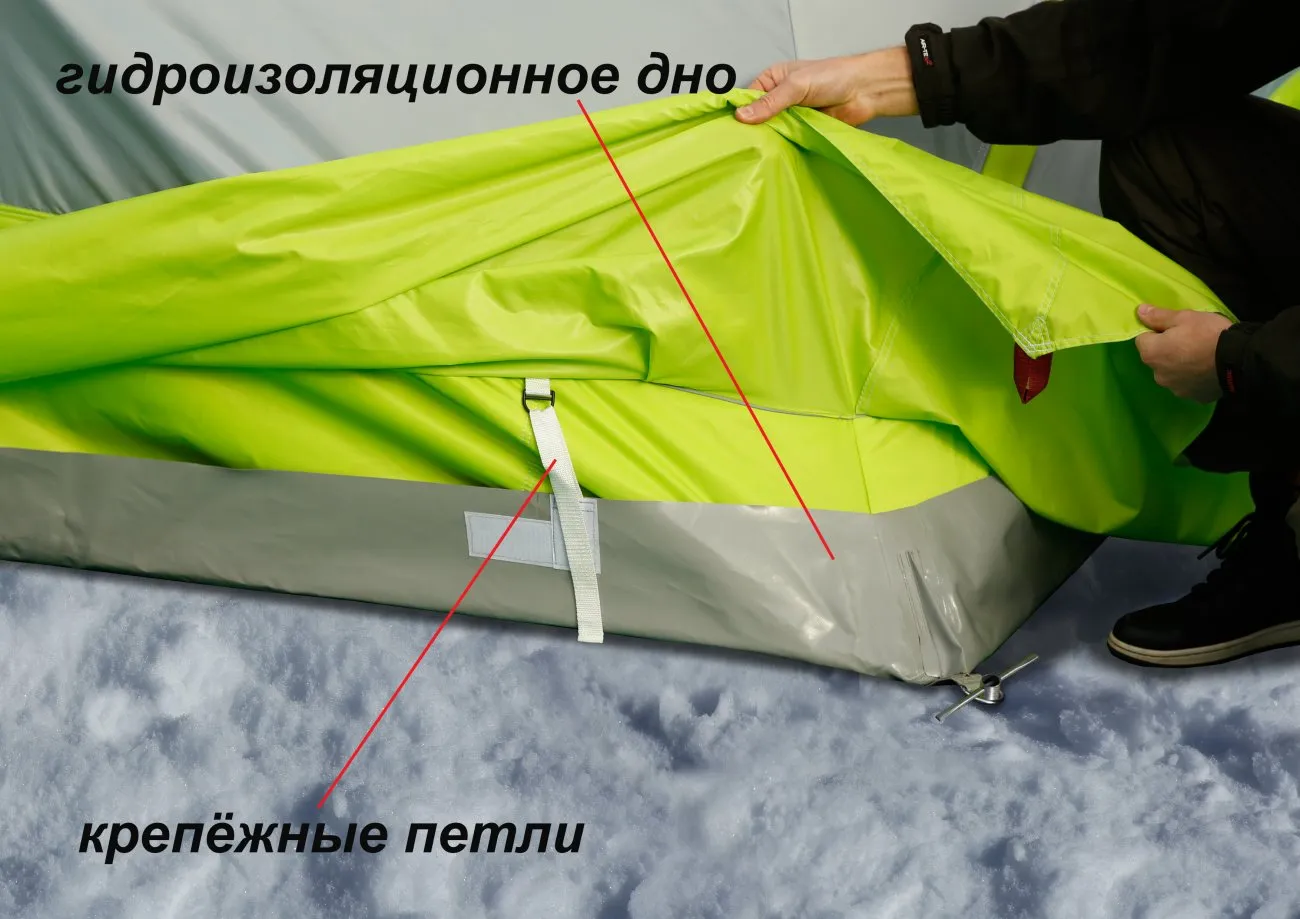

Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. По краям каждой стенки расположено по два таких крепления (итого 8 креплений).

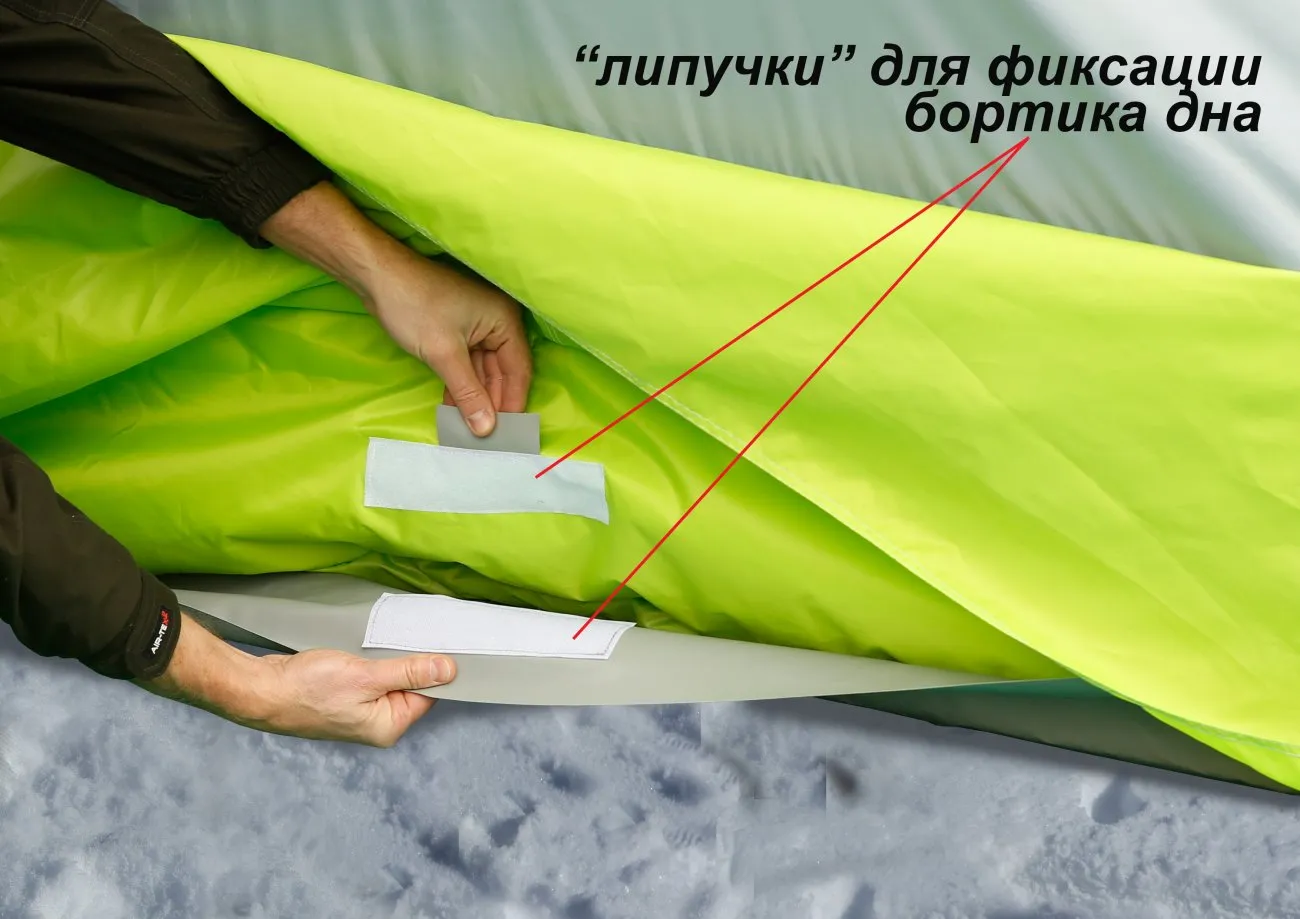

В средней части каждой стенки гидроизоляционное дно крепится "липучкой" к стенке палатки, тем самым бортики дна фиксируются в вертикальном положении.
Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:
- Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их намокания.
- Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.

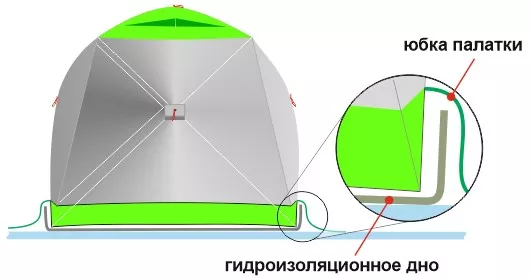

- Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от намокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
- Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
- Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.

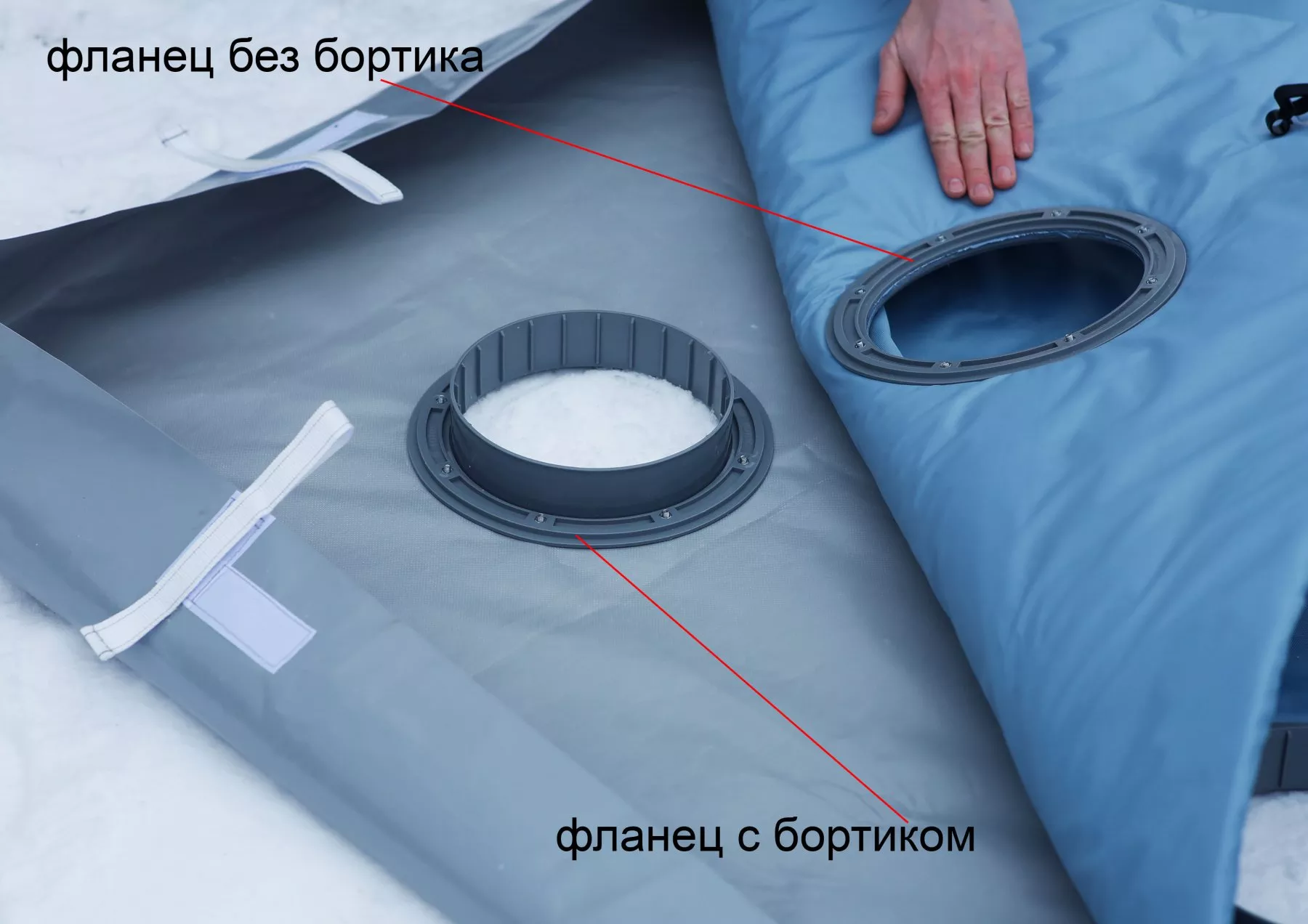

Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать фланец для отверстия под лунку «ЛОТОС 200» (опция, приобретается отдельно), который образует бортик, исключающий затекание воды из лунки на поверхность пола.
При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.
Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки минимизирует образование конденсата на стенках палатки.
При эксплуатации палатки без гидроизоляционного дна крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой.

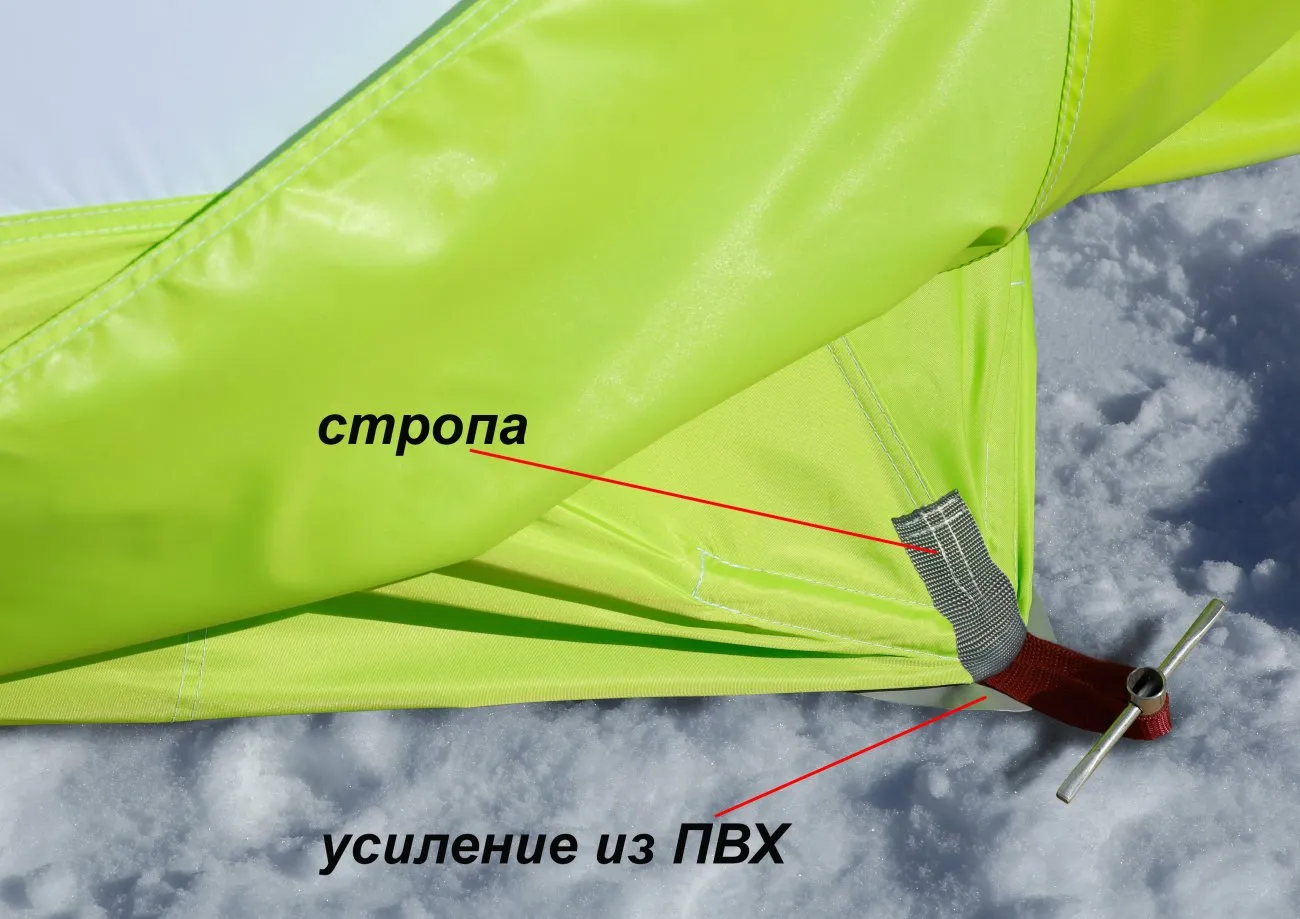

В моделях, выпускаемых с 2022 года, угловые крепежные петли усилены ПВХ вставками и дополнительно прошиты стропельной лентой вертикально к тенту, что обеспечивает максимальную надежность крепления и защиту материала палатки от протирания в местах опоры каркаса на грунте.
Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость по сравнению с аналогичным креплением за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.
Уникальное Гидро-термоизоляционное дно ЛОТОС КубоЗонт 4 (260х260) с отверстиями под лунки

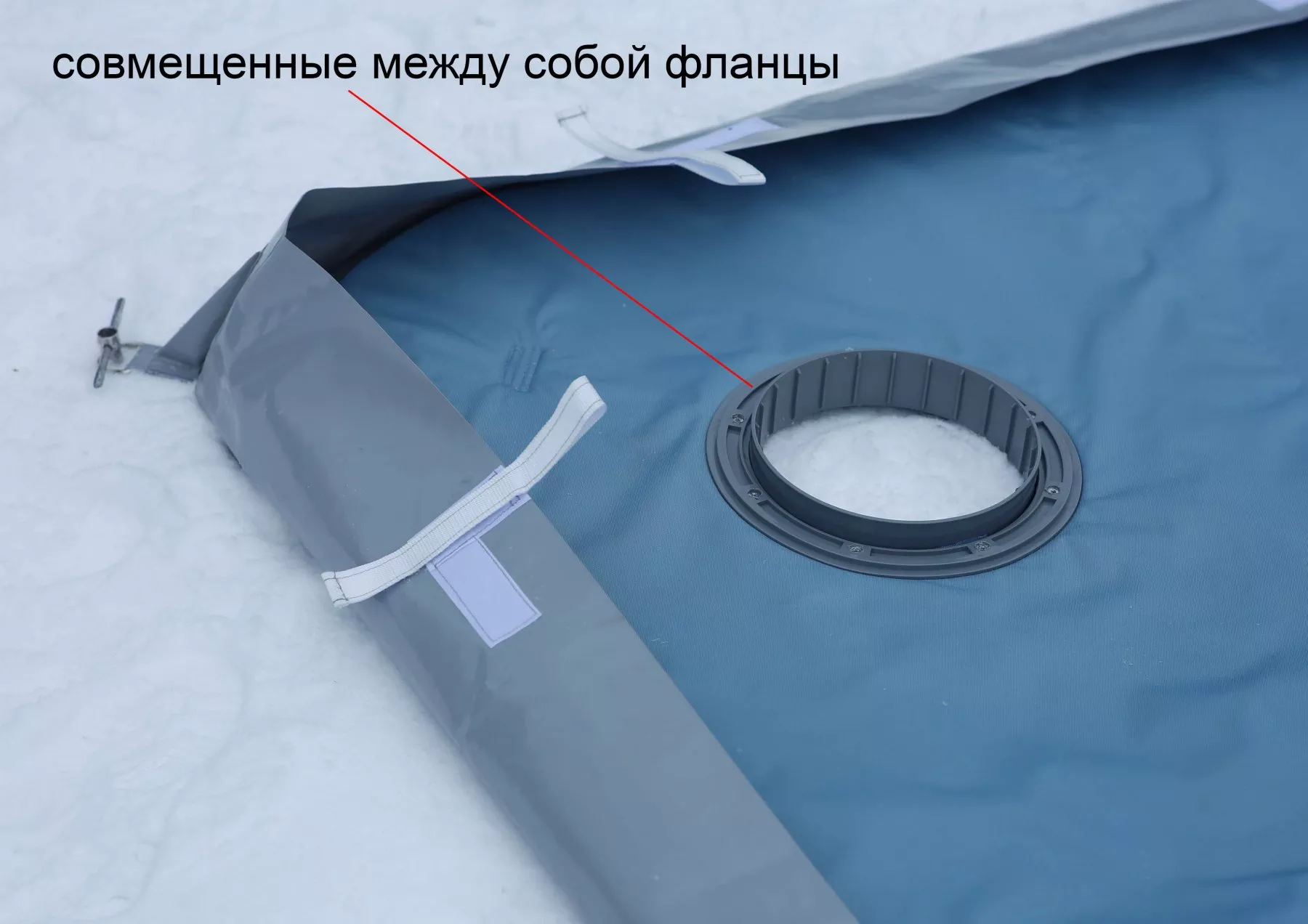

Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.
Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 260 х 260 см. Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.
На поверхностях гидроизоляционного дна и утепленного пола установлены по три фланца для отверстий под лунки, которые совмещаются и тем самым фиксируют две части гидро-термо-дна между собой. Фланец утепленного пола выполнен без кольцевого бортика, благодаря чему он может плотно надеваться на кольцевой бортик фланца, установленного в гидроизоляционном дне.

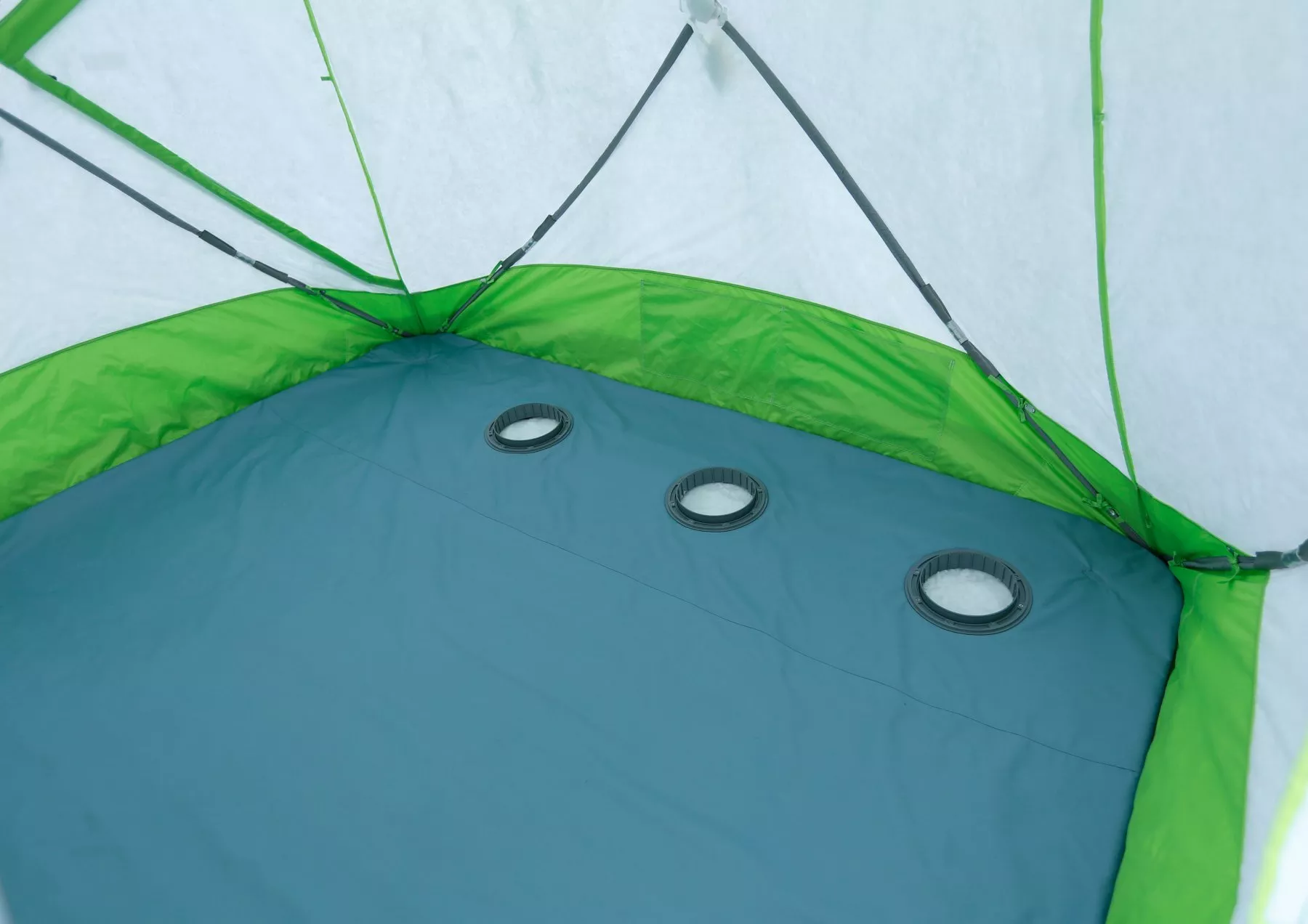

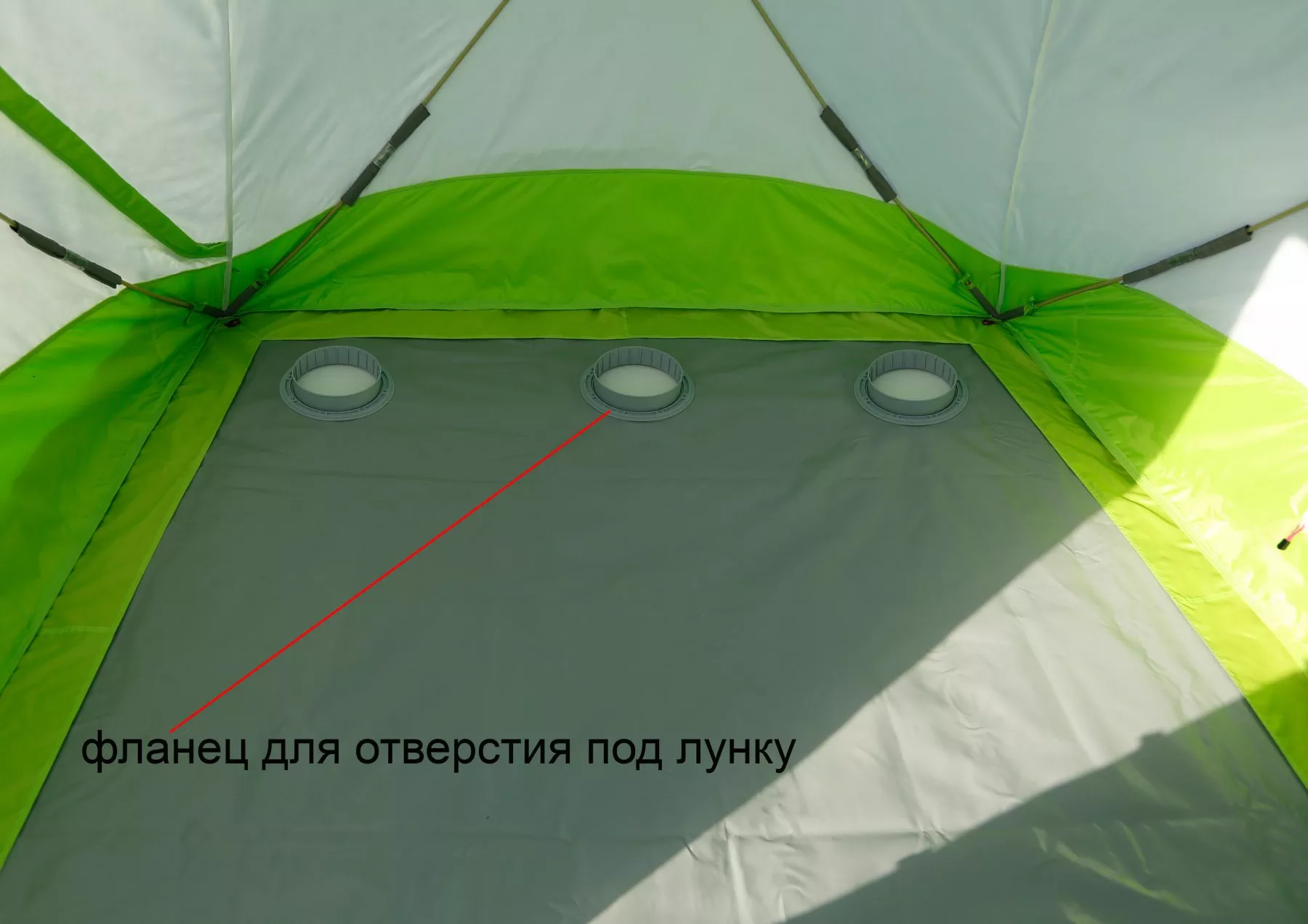

В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку). Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эргономики и эстетики.
Подробные характеристики и описание изделия представлены на странице – Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260х260) с отверстиями под лунки.

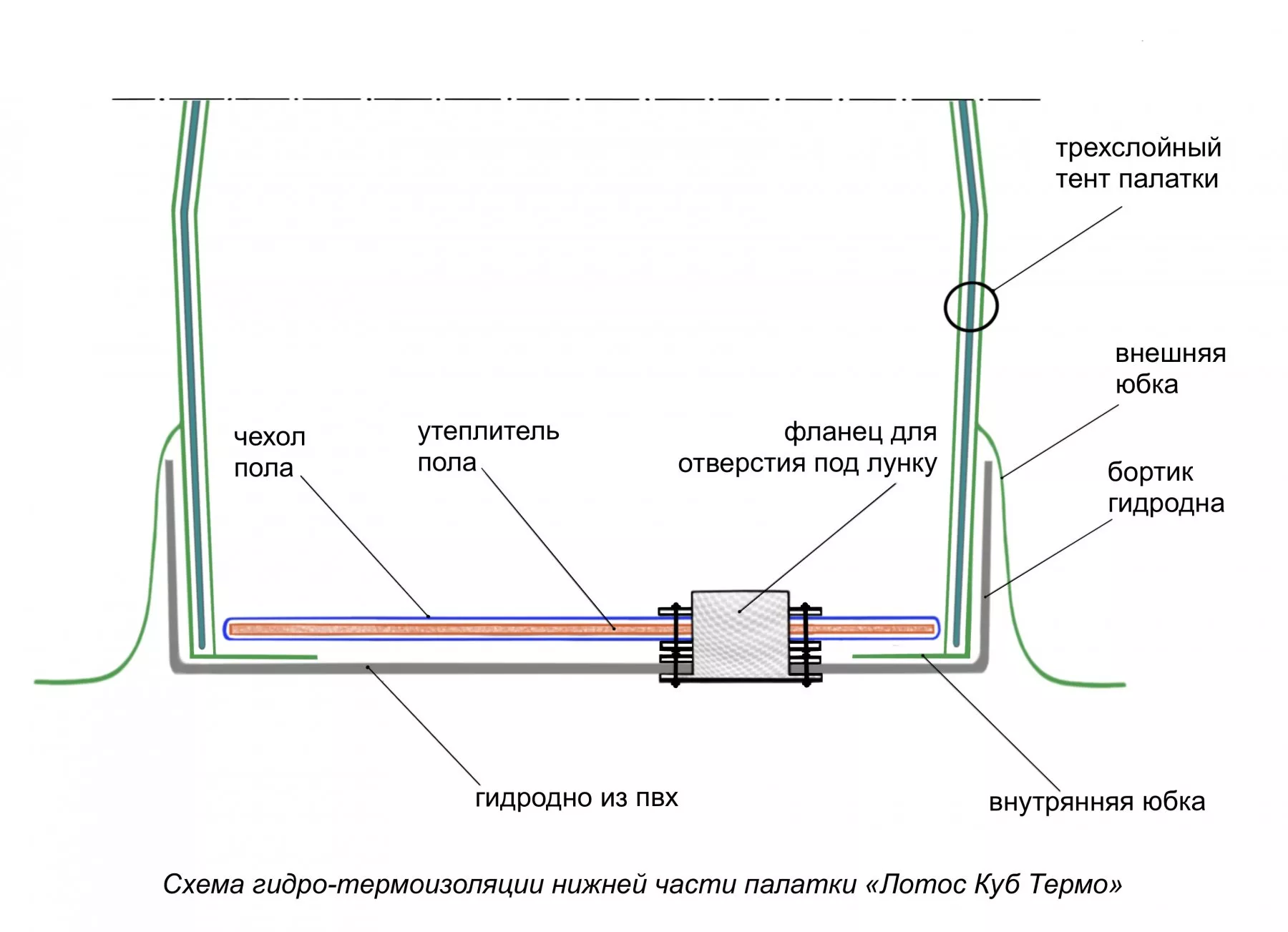

Расположение элементов, обеспечивающих защиту укрытия, можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки.
- Гидроизоляционное дно из ПВХ, оснащенное бортиками высотой 20 см, гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
- Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от намокания и впитывания влаги между его слоями.
- Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, минимизирует вероятность обмораживания лунок.
- Утепленный пол имеет максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
- Внутренняя юбка застилается под края утепленного пола, что исключает задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
- Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. Слой ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.
- Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками высотой 5 см, исключающими затекание воды из лунок на поверхность пола.
Защита палатки ЛОТОС КубоЗонт от дождя и мокрого снега

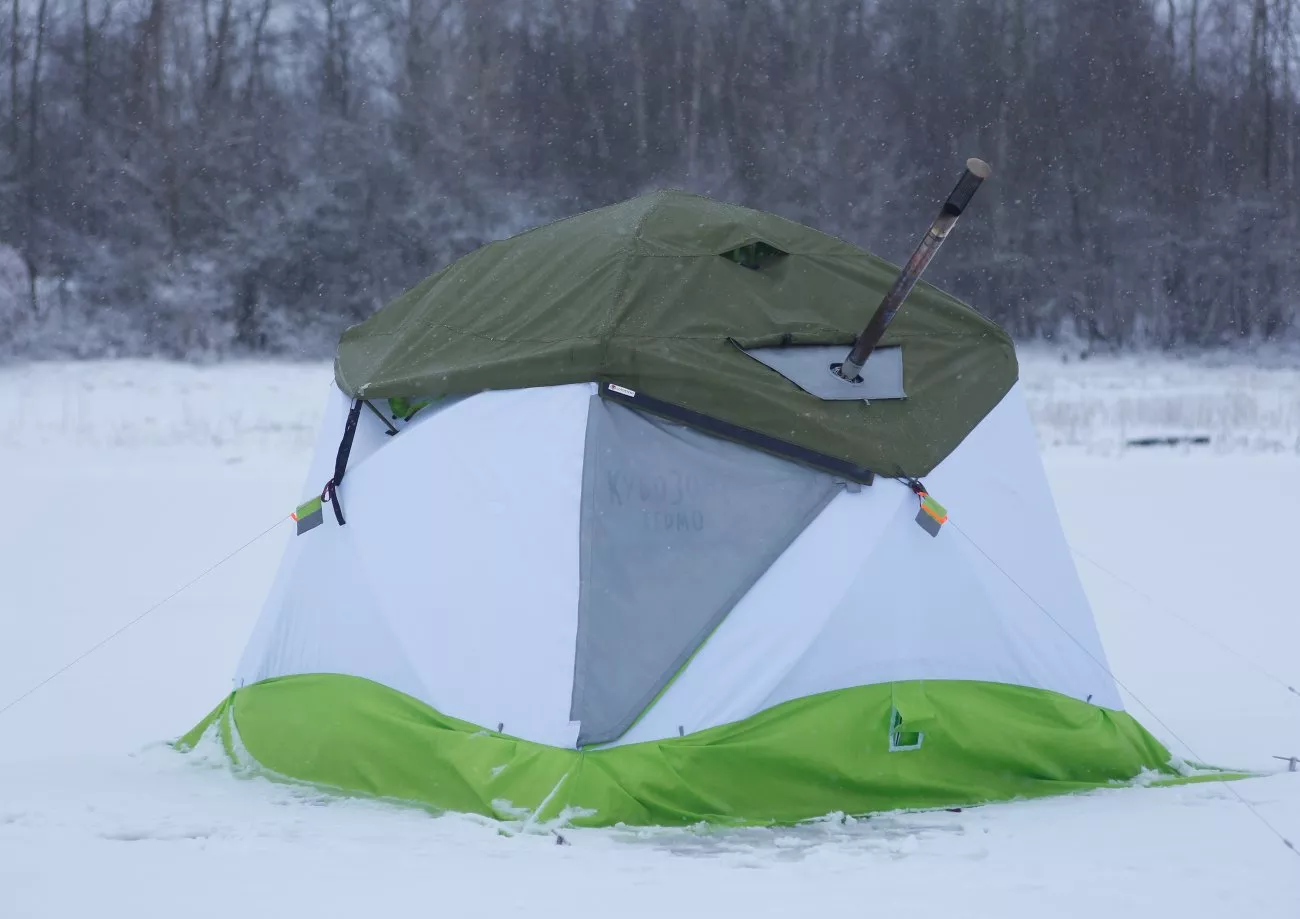

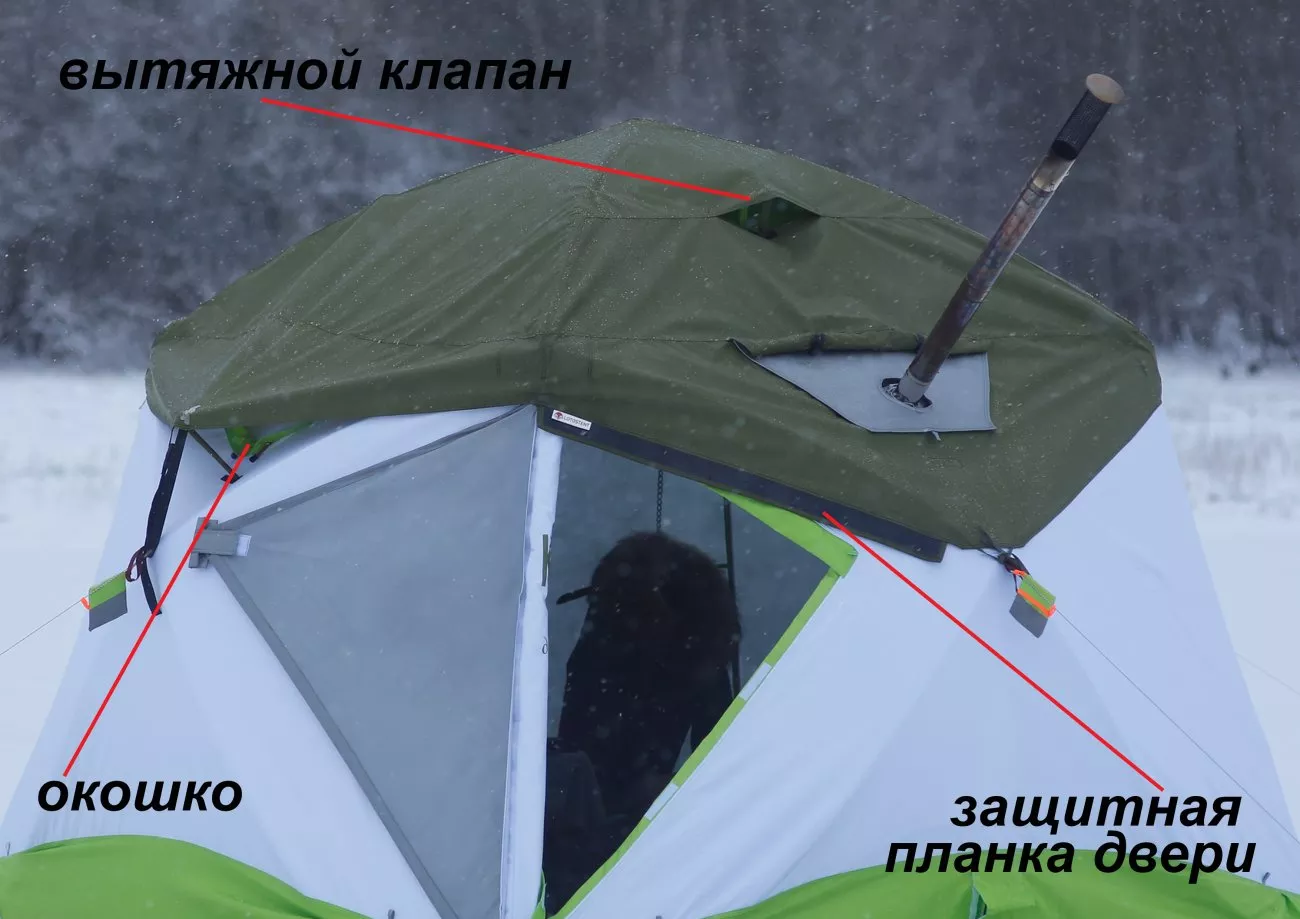

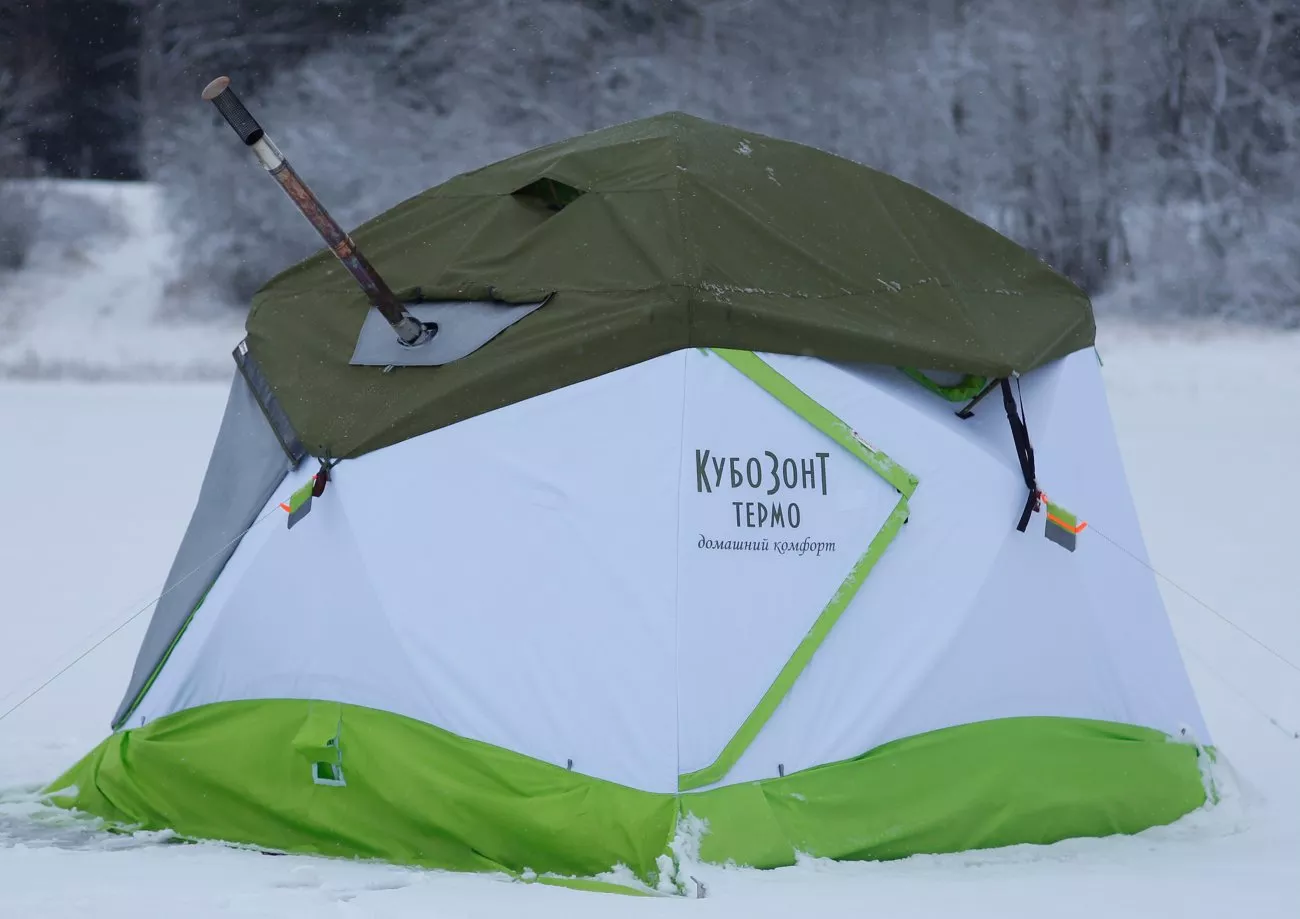

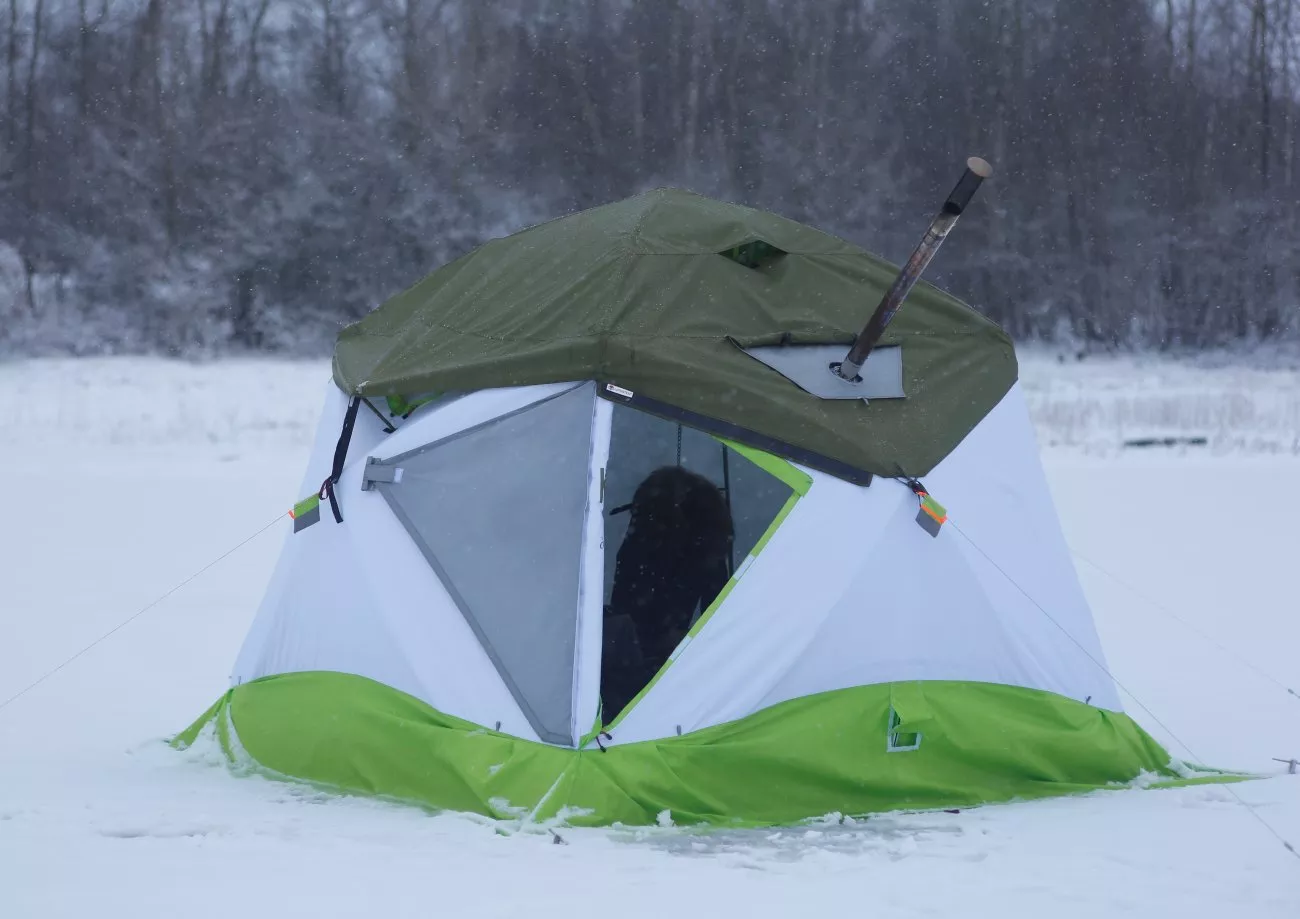

Защита утепленной палатки от дождя и мокрого снега обеспечивается при помощи Влагозащитного колпака ЛОТОС КубоЗонт 4 (опция, приобретается отдельно), который надежно крепится на куполе палатки. Влагозащитный колпак выполнен из прочной высококачественной ткани полиэстер Оксфорд 300Д (плотность 140 г/м2) водостойкостью не менее 10 000 мм вод. столба. Швы колпака проклеены герметизирующей лентой.

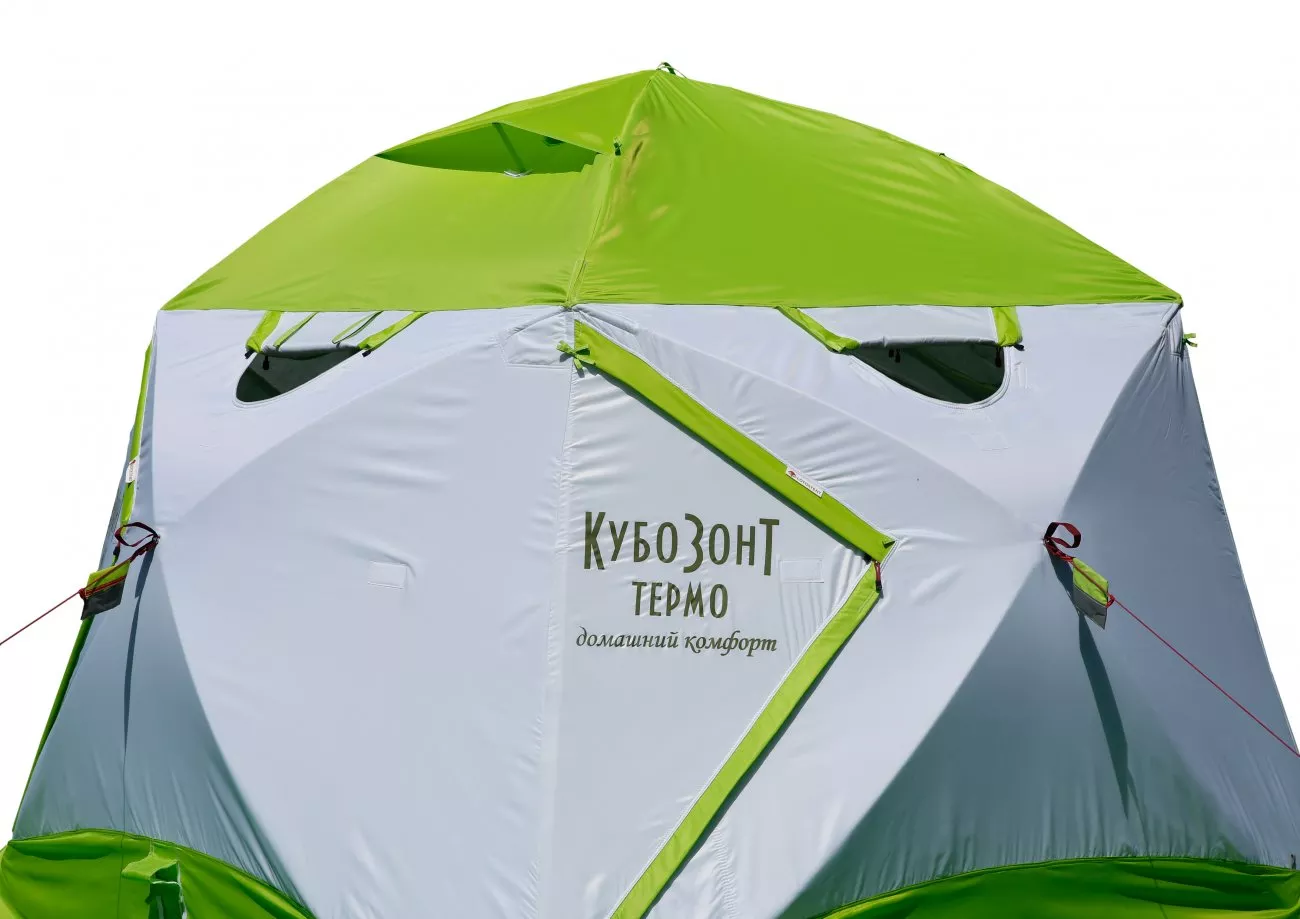

Колпак стационарно и надежно крепится на куполе палатки веревочными петлями, расположенными на макушке и ребрах крыши. По углам колпака, там, где сосредоточена максимальная механическая нагрузка, встроены усиления из ПВХ, исключающие протирание тента колпака в этих зонах и тем самым гарантирующие водостойкость верхних углов палатки.
После установки колпака палатка «приобретает» дополнительный четвертый слой в своей верхней части и может в дальнейшем эксплуатироваться вместе с ним, то есть процесс раскрытия и складывания палатки производится вместе с колпаком.
Влагозащитный колпак полностью защищает верхнюю часть палатки от намокания, дублируя при этом вытяжной клапан в макушке палатки и все четыре окошка, а также формирует защитную планку для съемной распашной двери.
Во всех дублирующих окна элементах колпака встроены опорные стоечки, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков.
Опорные стоечки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки приобретает дополнительную теплоизоляцию в холодную погоду и не нагревается в жаркую.

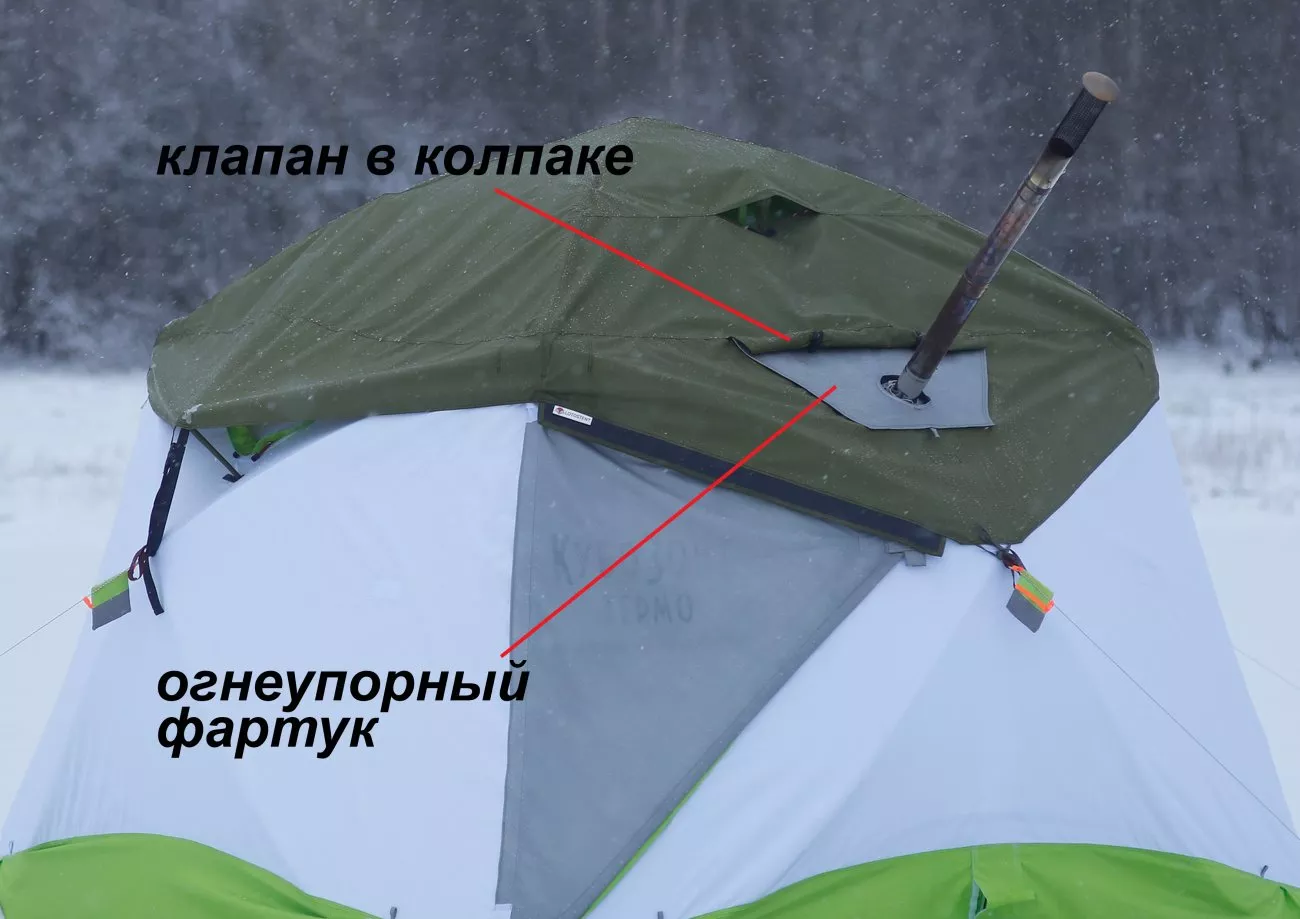

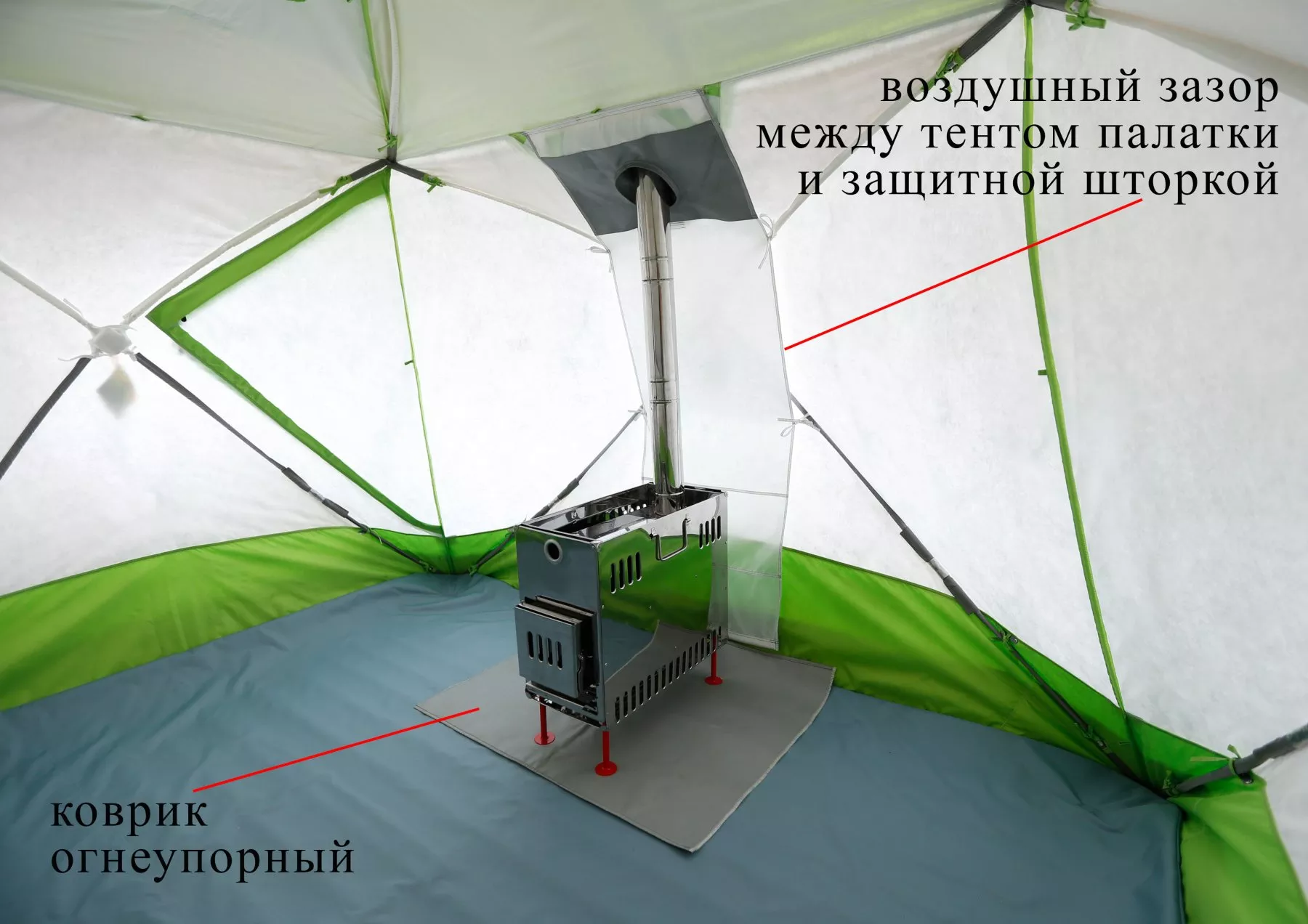

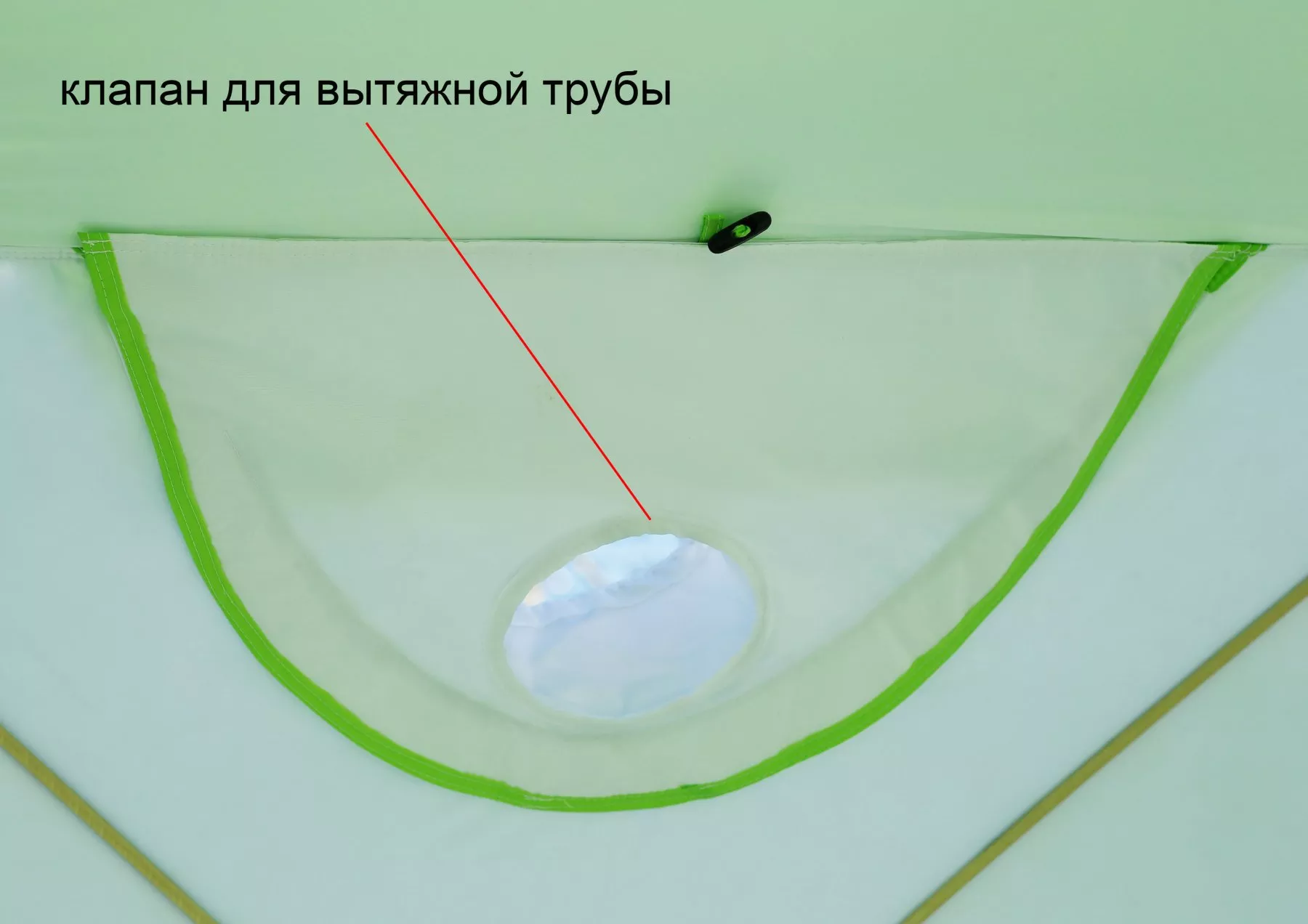

Окошко в палатке, предназначенное для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу. При эксплуатации палатки с теплообменником вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы (разделке).
При эксплуатации палатки с дровяной печью вытяжная труба выводится через полностью открытый клапан в колпаке, при этом в сам проем этого клапана устанавливается специальный огнеупорный фартук, обеспечивающий защиту зоны (разделку) вывода трубы от осадков.
Распашная дверь
Один из двух входов в палатку в базовом исполнении оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает всего несколько секунд. Распашная дверь используется при наличии установленного на палатке влагозащитного колпака.
Наличие распашной двери значительно повышает комфортность эксплуатации укрытия, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии и с сохранением тепла в жилом помещении.
В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка перекрывает попадание внешних осадков (дождь, снег) в дверной проем палатки.
В полотно распашной двери встроена прозрачная морозоустойчивая пленка, формирующая большое смотровое окошко.
Оснащение палатки ЛОТОС КубоЗонт 4 Термо (лонг)
Зимняя палатка ЛОТОС КубоЗонт 4 Термо имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемые клапаны для вытяжной трубы (опция, приобретается отдельно), регулируемые приточные и вытяжные клапаны, окошки на боковых стенах, две входные двери с двухсторонними защитными планками для молний, полочки под потолком, внутренние крепления для одежды и аксессуаров, кармашки на стенках, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, защитные колпачки на механизмах (хабах) каркаса, защитные рукава на дугах каркаса, чехольчики для шнуров-растяжек, опорные стойки для анти-штормовой жесткости (опция, приобретаются отдельно) и пр.

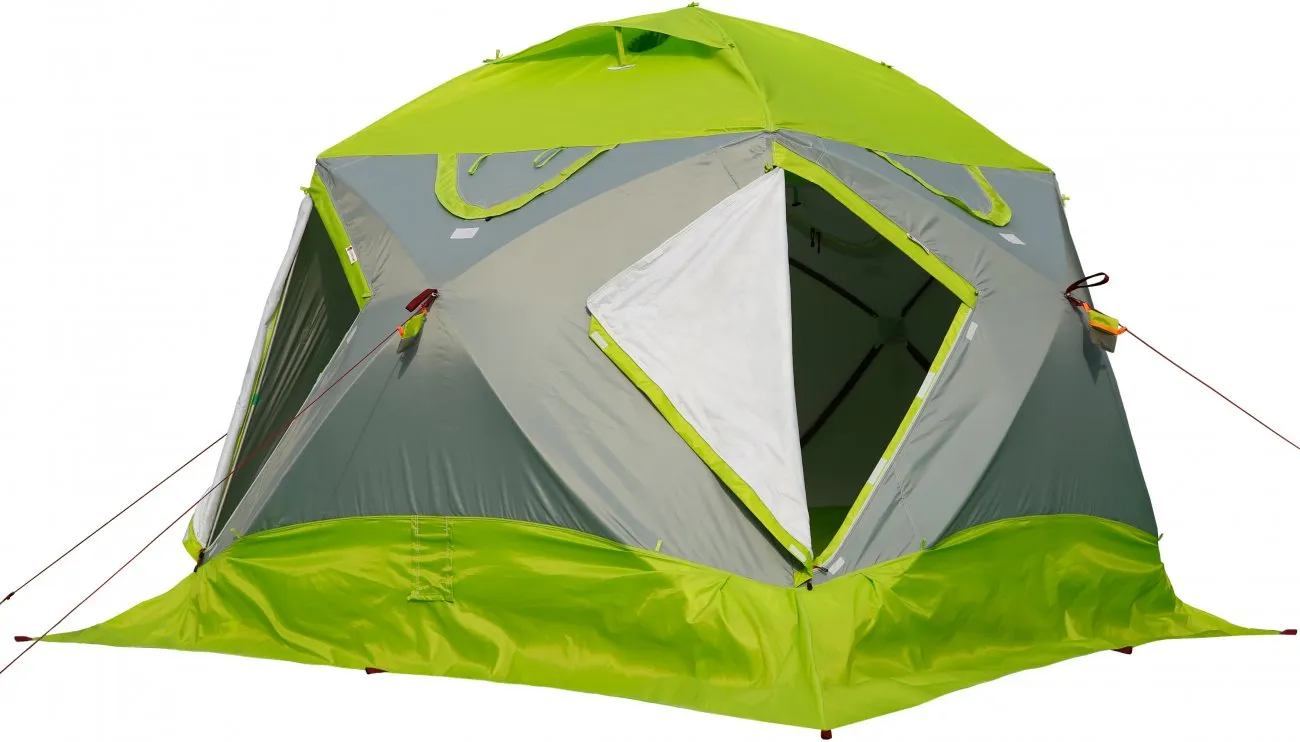

Палатка оснащена двумя дверями, расположенными на смежных стенках. В моделях, выпускаемых с 2024 года, двери оснащены прочной тракторной молнией с двумя встречными замками.

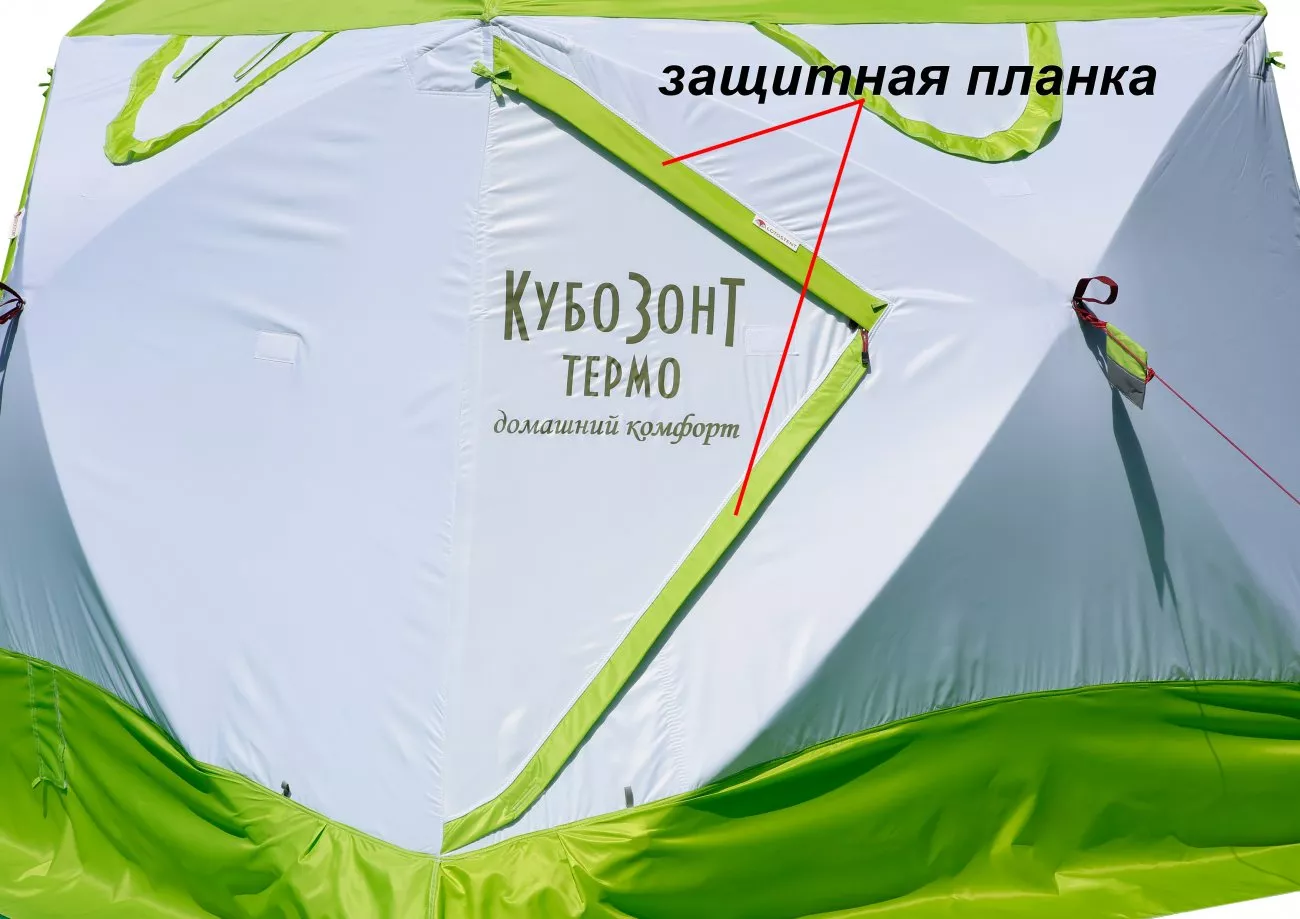

Молнии дверей оснащены защитными утепленными планками на липучках. При этом планки размещены с двух сторон тента, снаружи и изнутри. Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

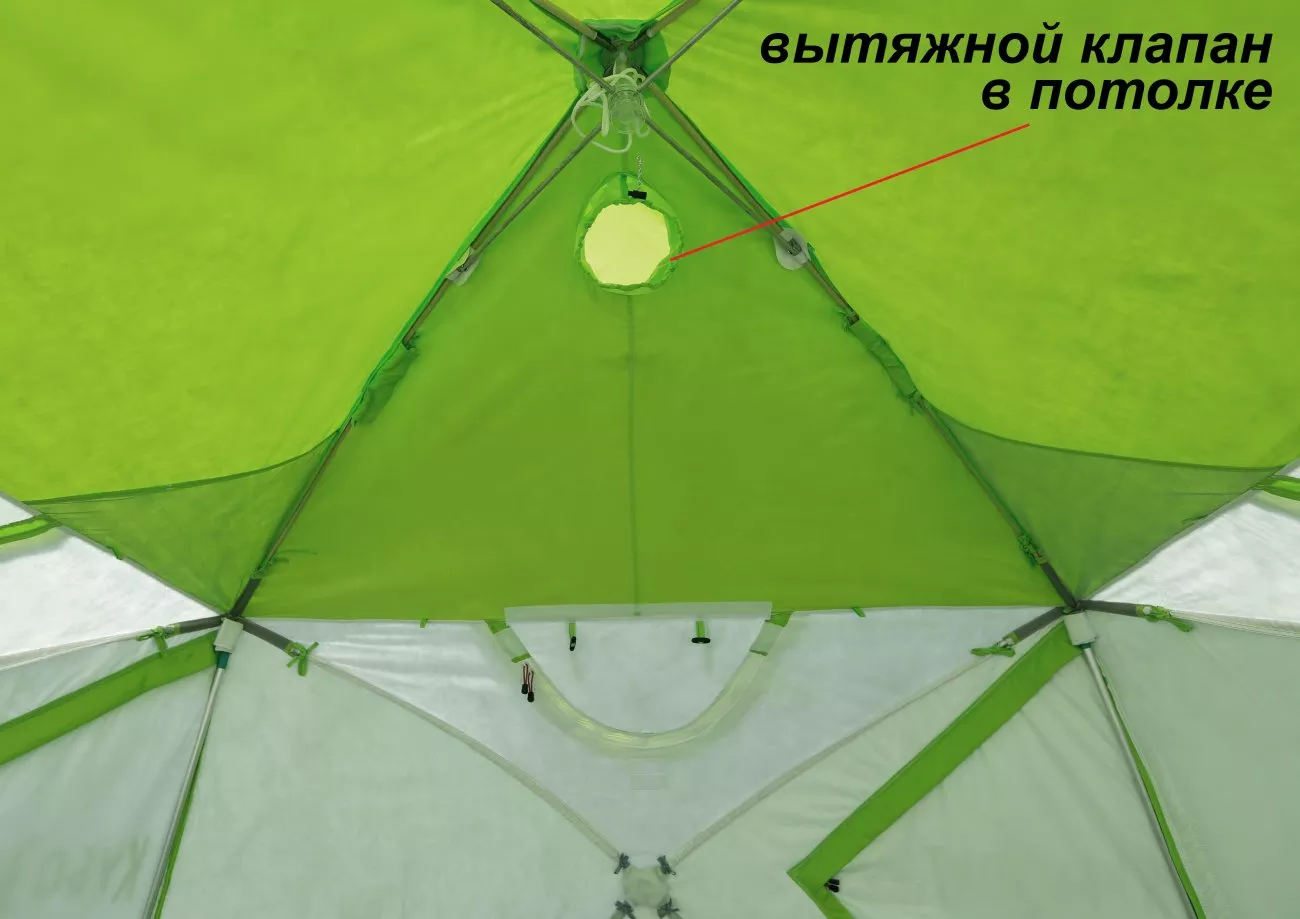

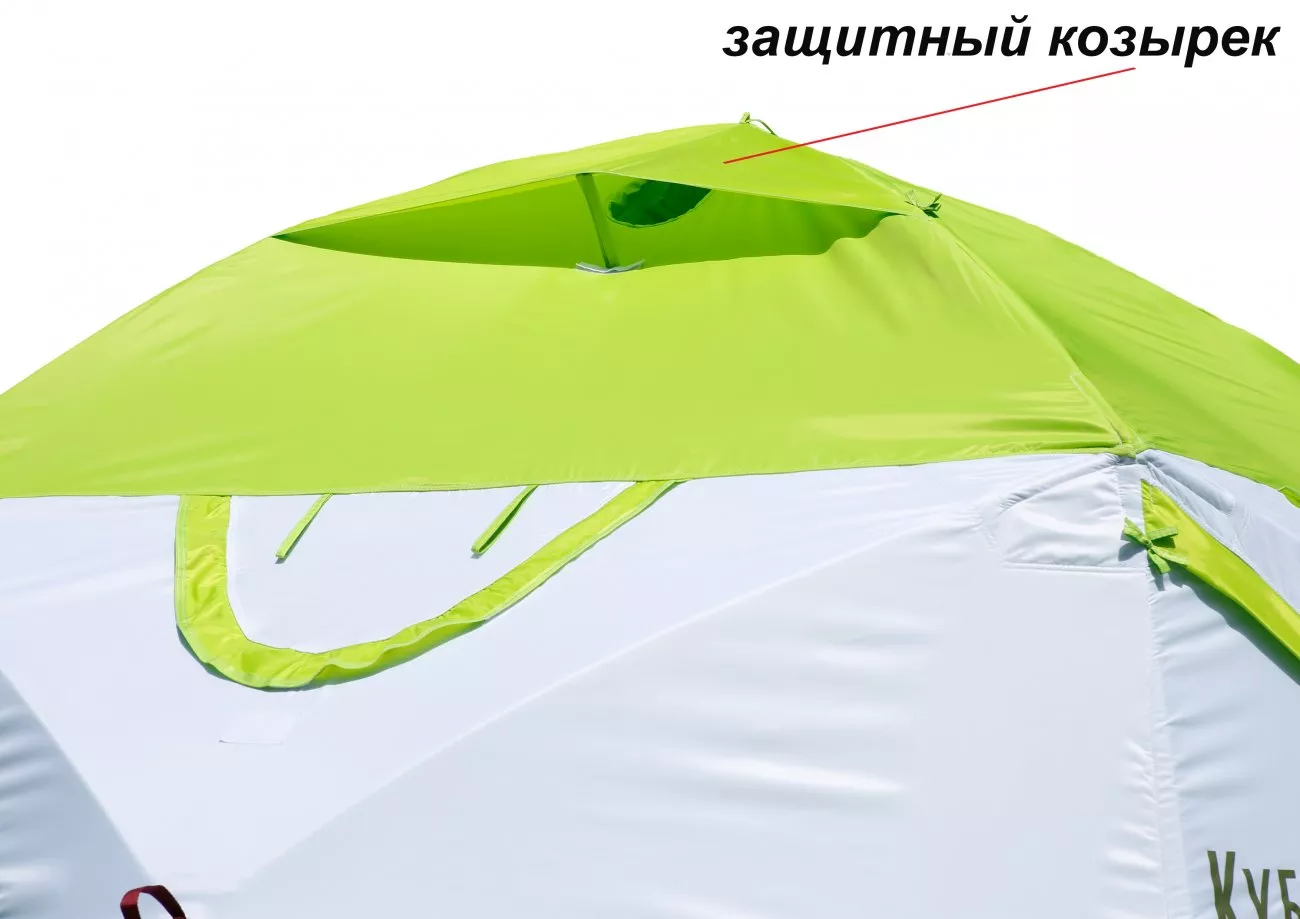

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется встроенной опорной стоечкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

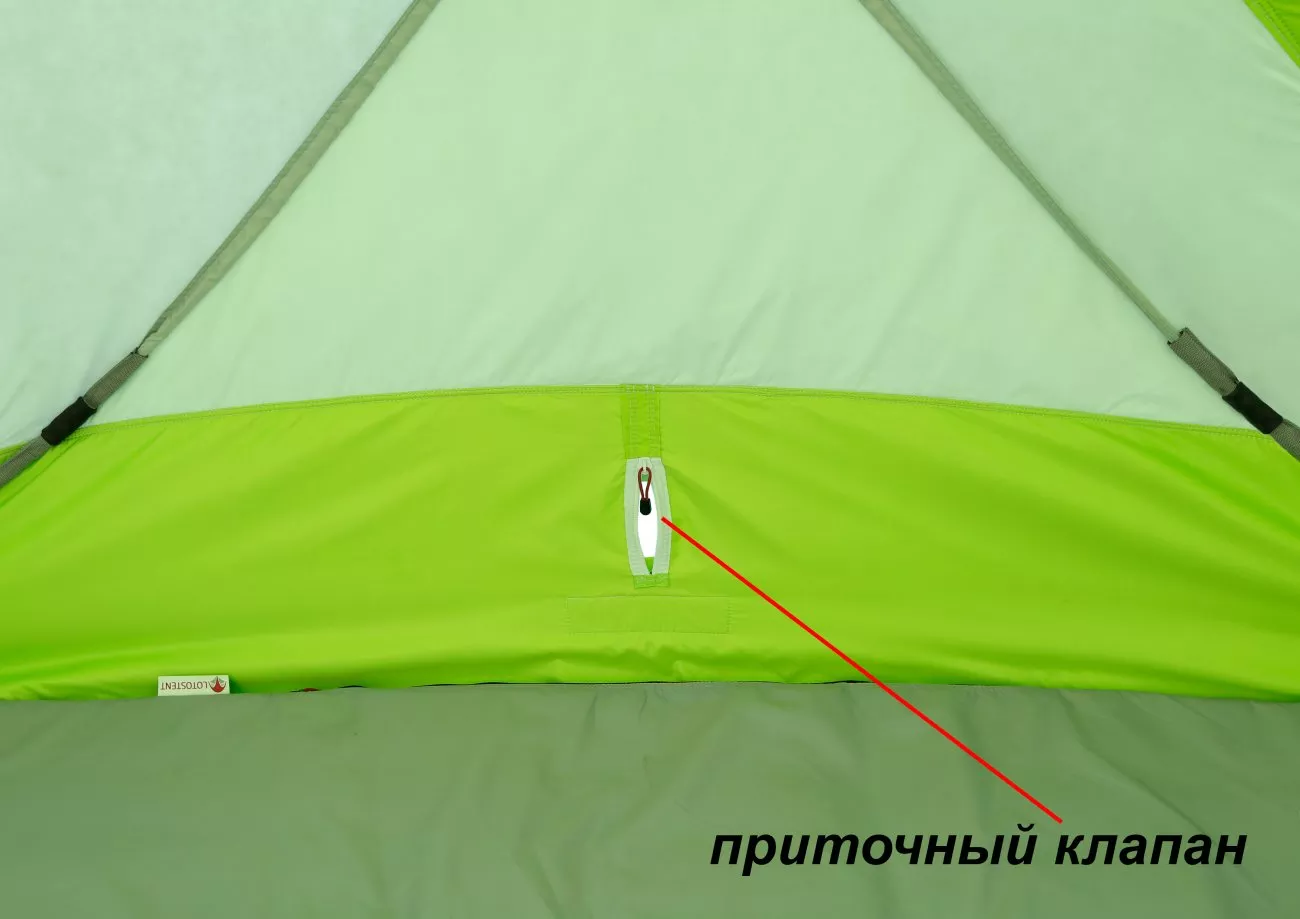

На двух противоположных стенках, в нижней части, расположены регулируемые приточные клапаны для поступления воздуха. С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которую, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления или прочих коммуникаций.

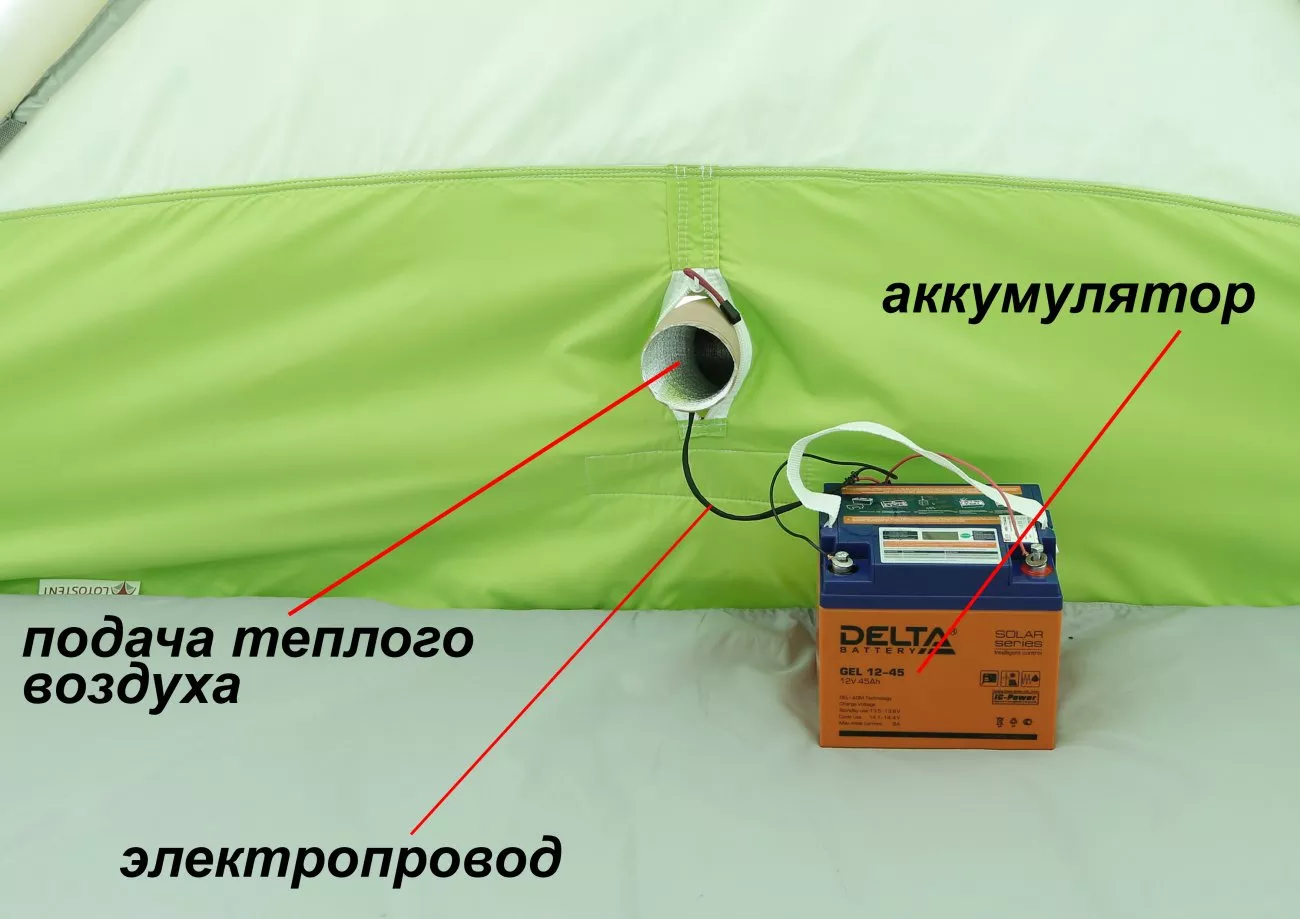

Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя согласно правил и требований по безопасности обогревателя должна производиться с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке.

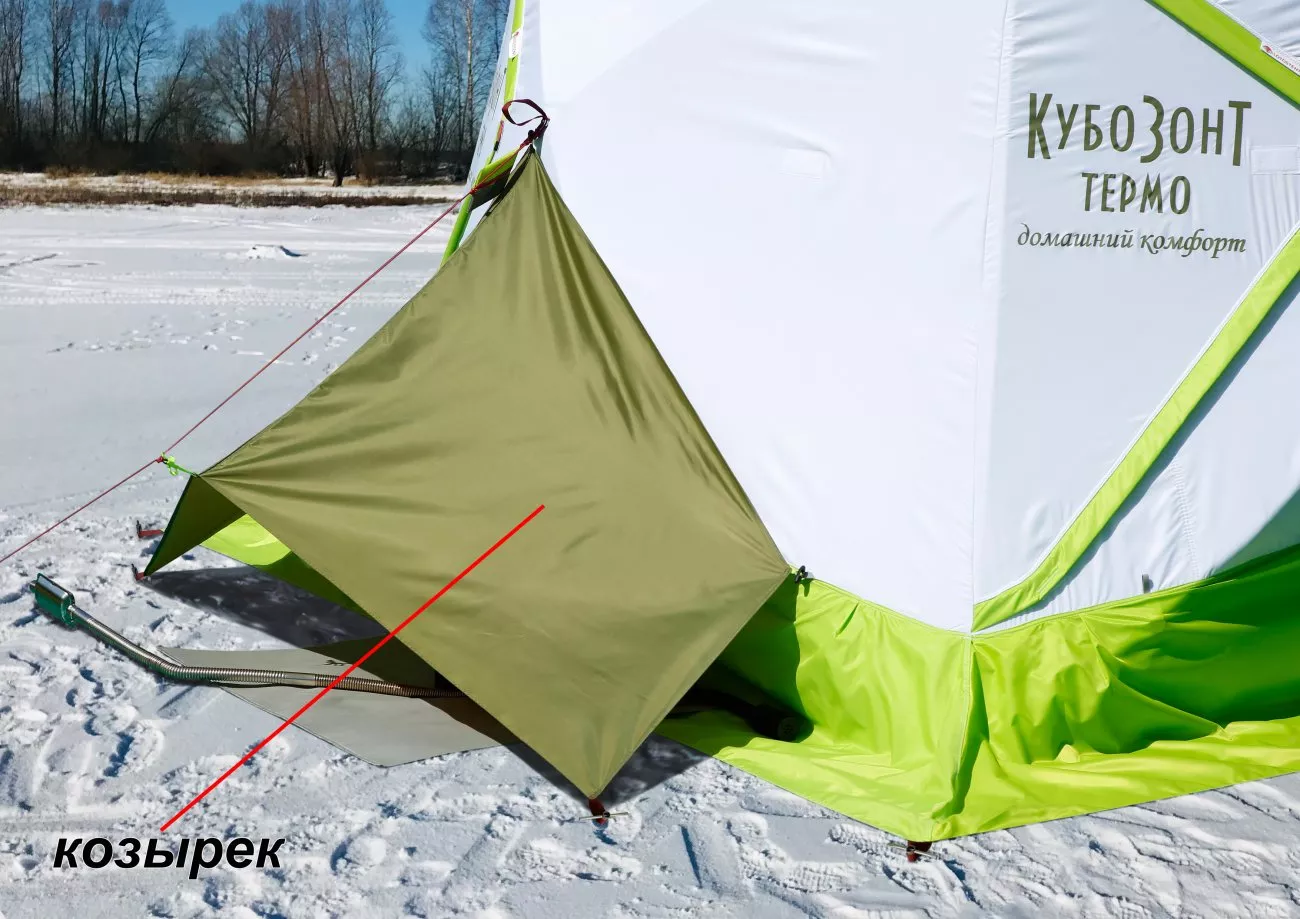

Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька. Козырек крепится к стропельной петле на «хабе» и к петлям на внешней юбке палатки.

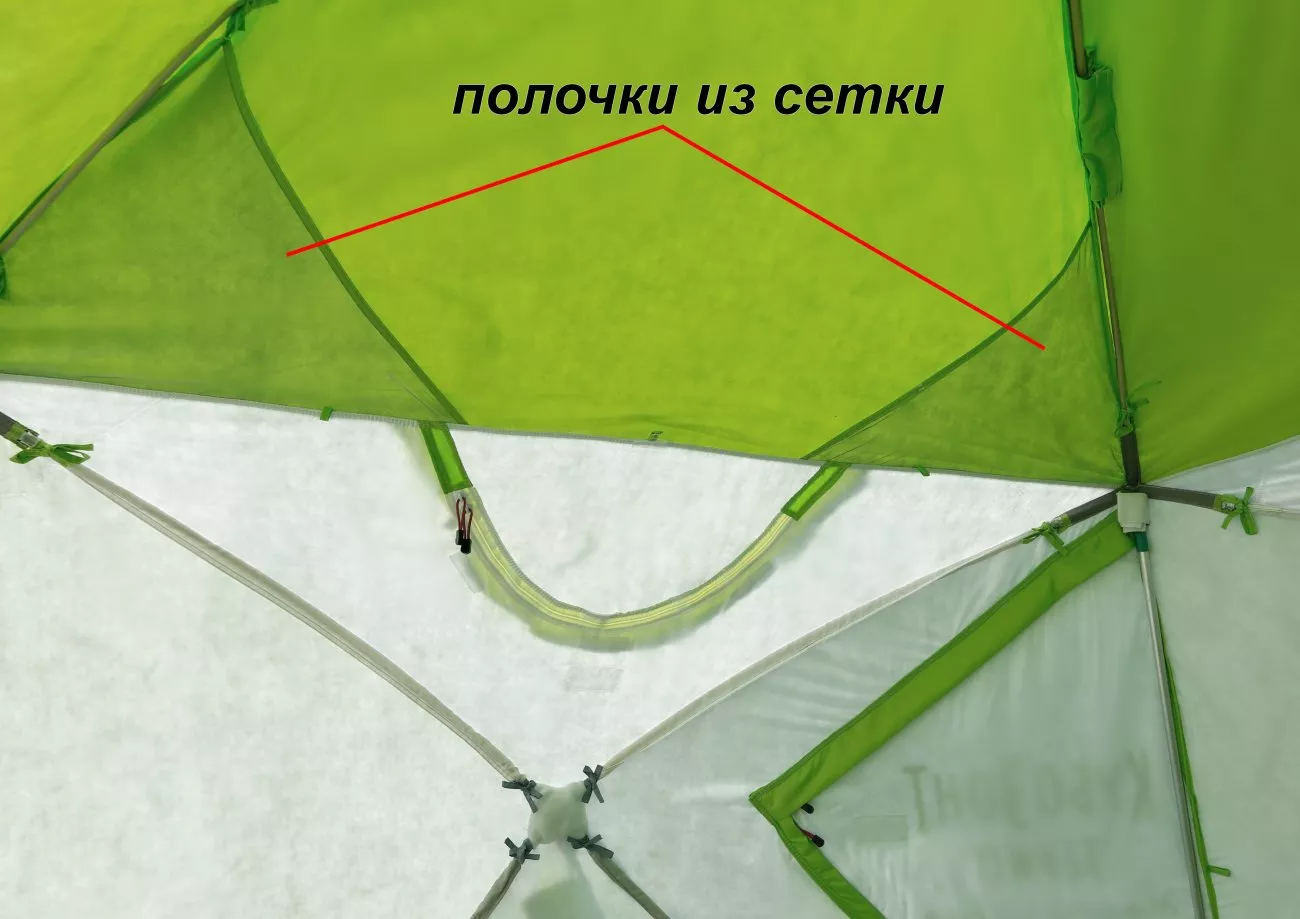

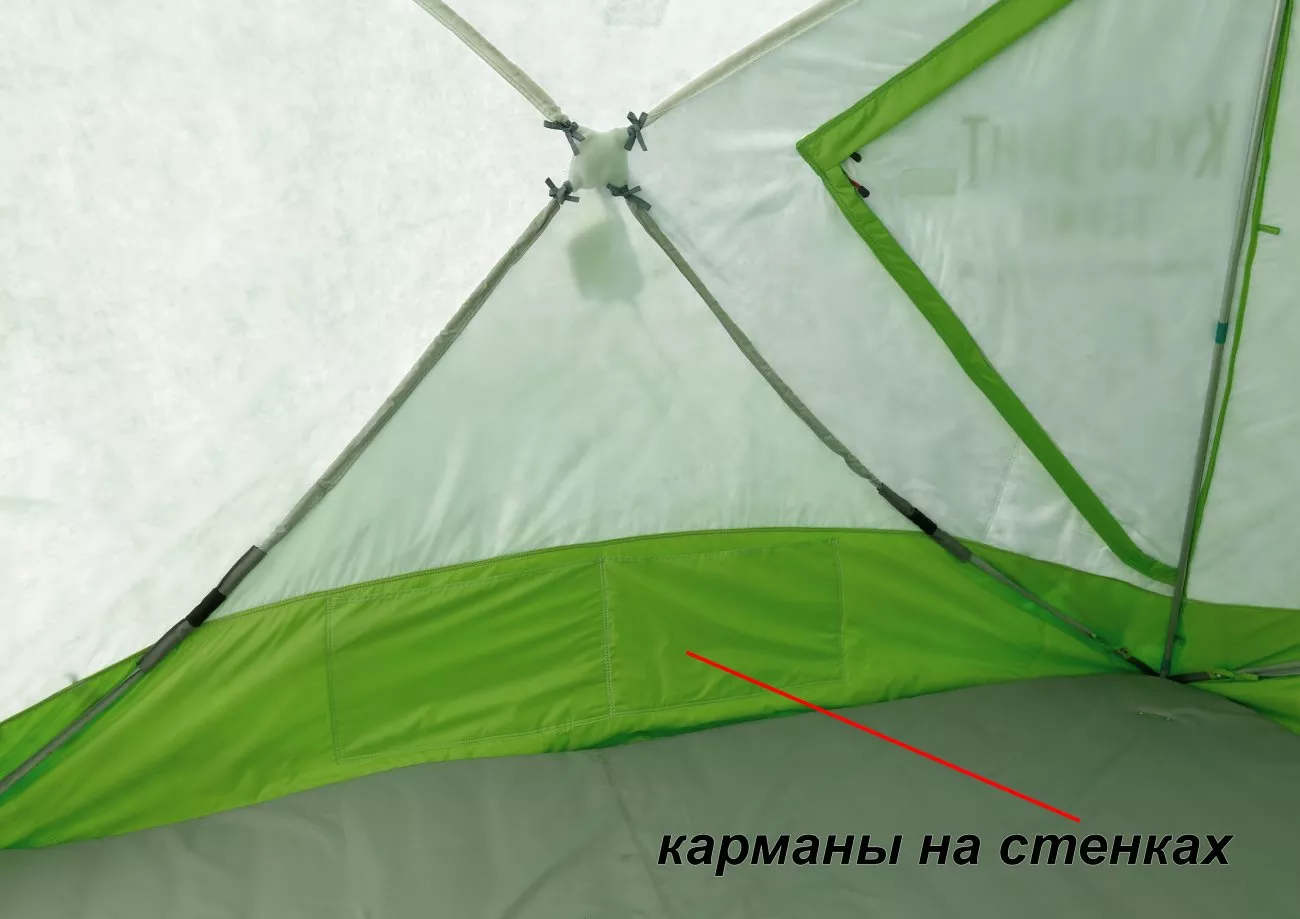

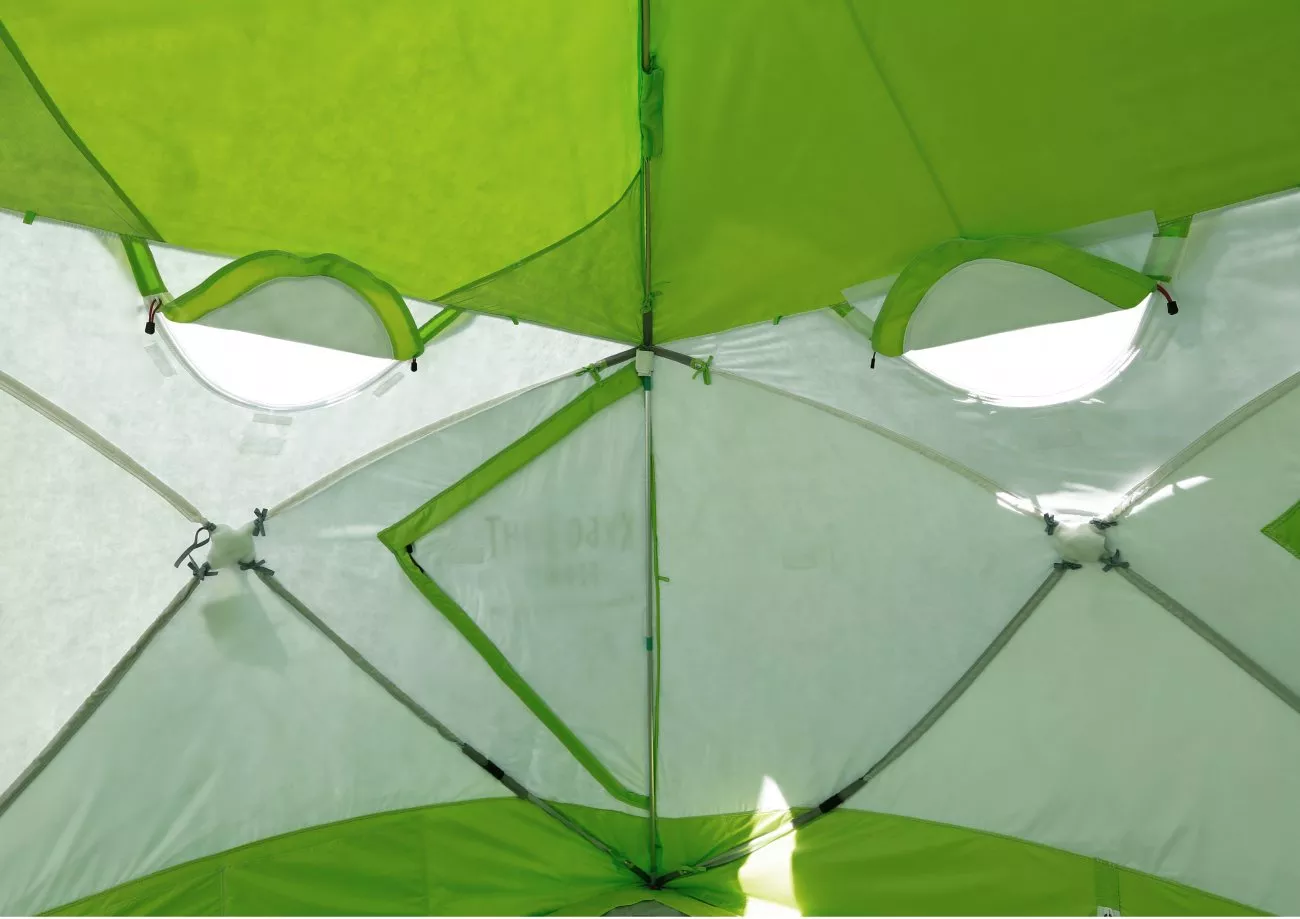

В потолочной части палатки встроены четыре полочки из сетки для хранения и просушивания мелких предметов. На стенках палатки расположены четыре кармана для хранения крупных предметов.
На всех четырех стенках палатки размещены окошки, два из которых оснащены универсальной системой крепления внешних съемных элементов. В качестве креплений для съемных элементов применяется "липучка", вшитая по периметру оконного проема как с внутренней, так и с внешней стороны. В конструкции предусмотрено четыре съемных элемента (опции, приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка.

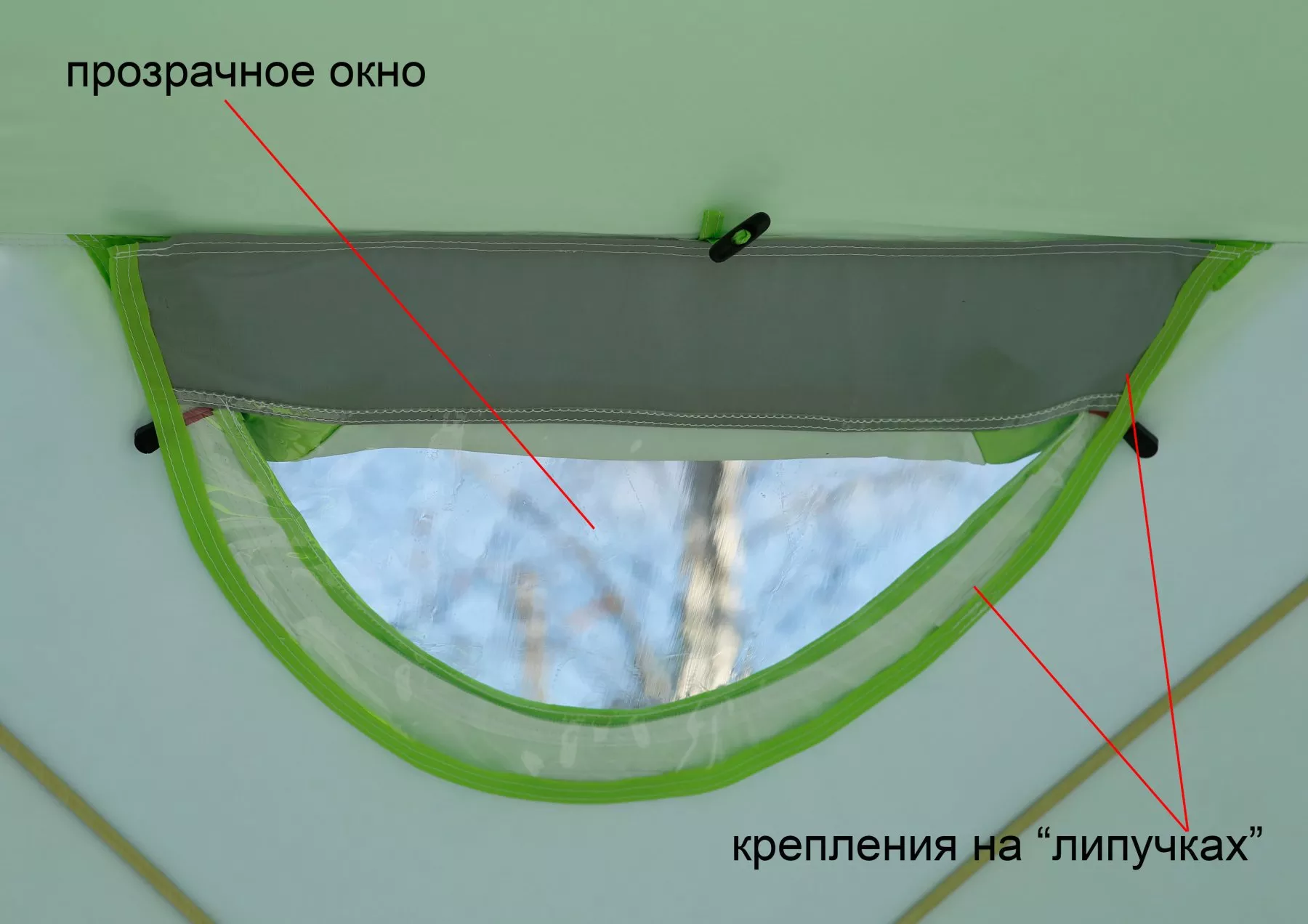

Съемное прозрачное окно изготовлено из высокопрочной морозостойкой полиуретановой пленки толщиной 350 микрон. Окно крепится с внутренней стороны палатки на "липучках" и оснащено внешней защитной планкой, которая обхватывает нижний край оконного проема палатки и крепится на "липучках" снаружи. Система крепления прозрачного окна плотно фиксирует его на тенте, имеет высокую герметичность, надежно защищая оконный проем палатки от продувания ветром и внешних осадков.
Съемный клапан под вытяжную трубу теплообменника изготовлен из прочной ткани Polyester Oxford 240D с трехслойной утепленной основой. Клапан крепится к палатке так же, как и съемное прозрачное окно. Система крепления клапана в оконном проеме палатки надежно фиксирует его на тенте, позволяя складывать палатку вместе с установленным на ней клапаном.

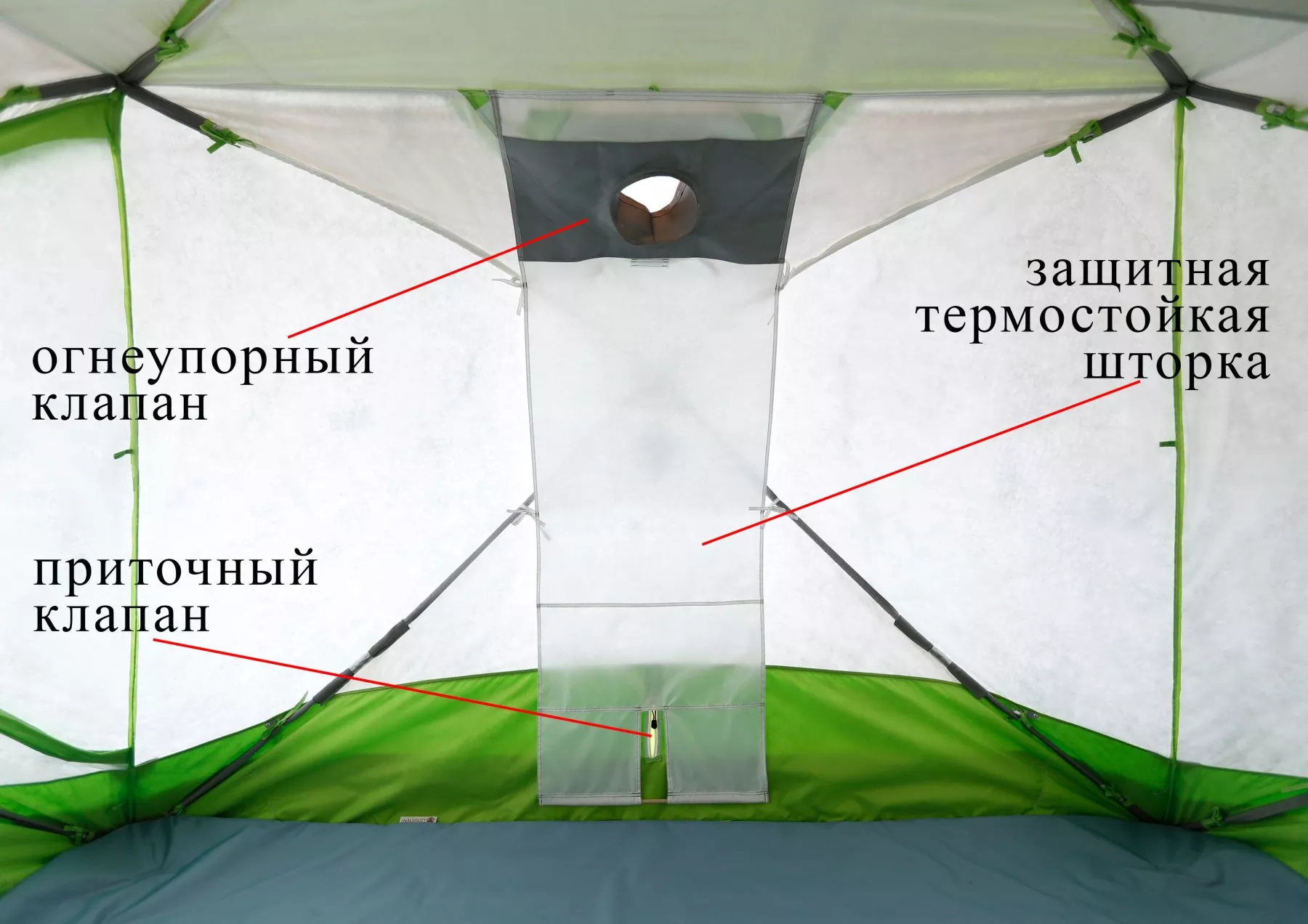

Клапан огнеупорный для палаток серии ЛОТОС Куб (кремнезем 1000°С) предназначен для фиксации и вывода вытяжной трубы дровяной печи и прочих обогревательных приборов, установленных внутри палатки (выполняет функцию «разделки» для вытяжной трубы системы обогрева). Клапан крепится к палатке так же, как и съемное прозрачное окно. Расстояние от пола до отверстия клапана равно 140 см, что позволяет устанавливать туристическую печь любого типового размера.
Огнеупорный клапан изготовлен из прочной эластичной кремнеземной ткани плотностью 600 г/м2 с двухсторонним полиуретановом покрытием. Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Защитная термостойкая шторка выполнена из ткани «ТАФ» и рассчитана на температуру до +280 °С.
С подробным описанием конструкции огнеупорного клапана и рекомендациями по безопасности при его использовании можно ознакомиться по ссылке.

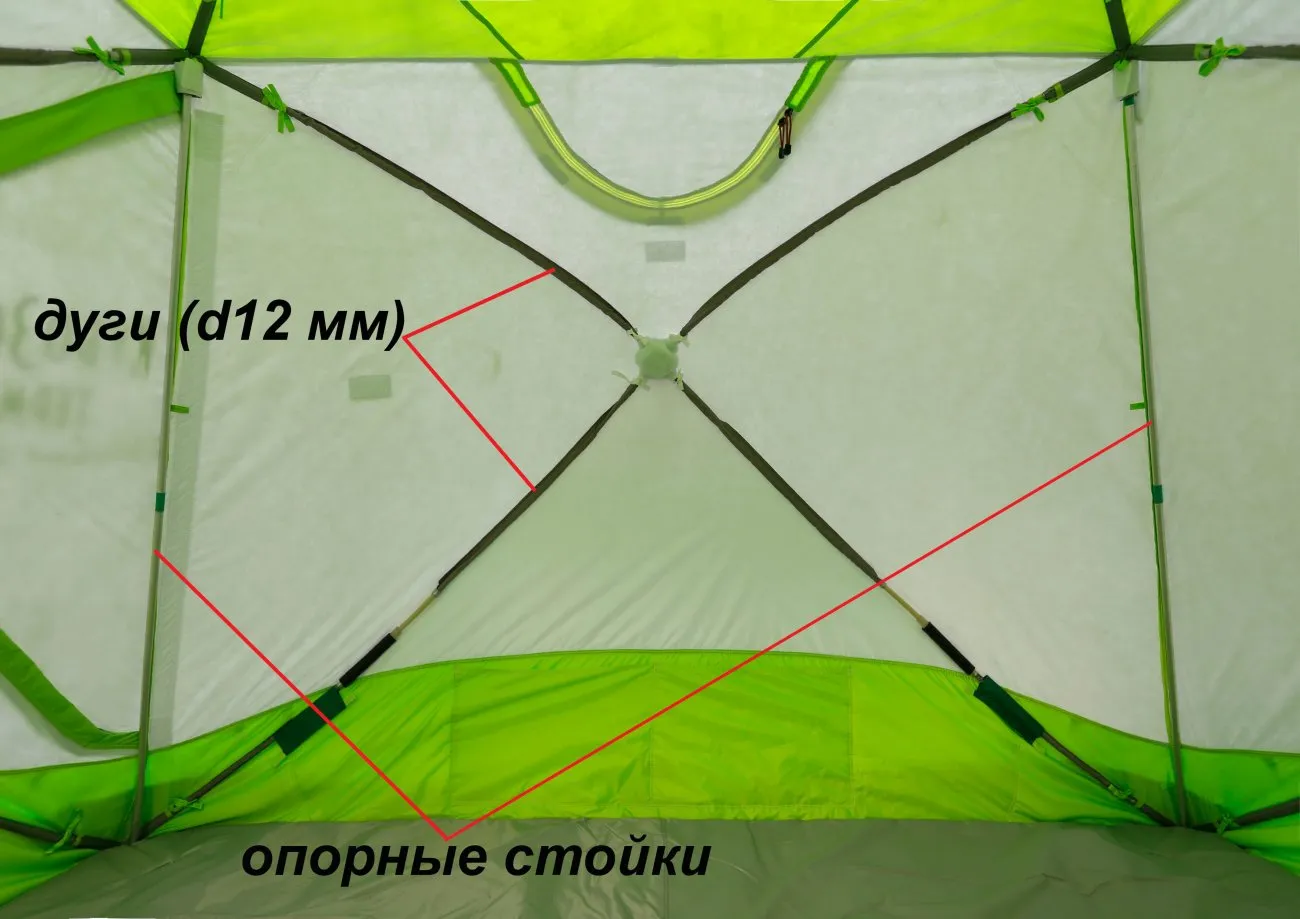

Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия необходимо установить по всем четырем углам палатки опорные стойки (опция, приобретаются отдельно), закрепить все внешние крепления к грунту, используя четыре усиленные петли по углам под внешней юбкой, а также закрепить шнуры-растяжки по всем четырем стенкам.

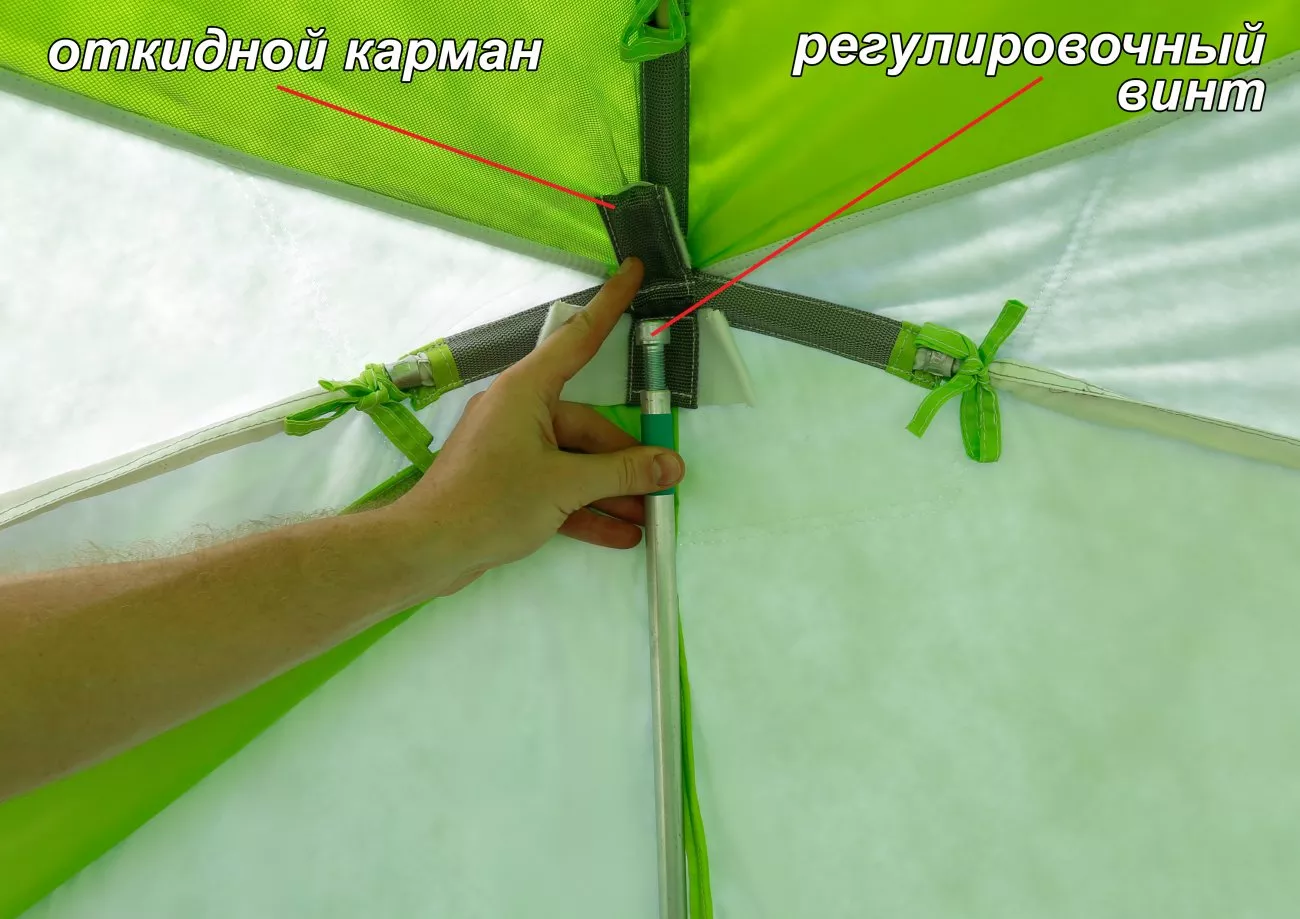

Опорная стойка устанавливается изнутри в предварительно раскрытой палатке. При установке стойки один ее полый конец вставляется на винт, расположенный в нижнем углу палатки, а противоположный конец стойки фиксируется в верхнем углу откидным карманом из стропы.
При установке опорных стоек, рекомендуется отрегулировать их длину регулировочным винтом, расположенным в верхнем конце стойки. Оптимальная длина опорных стоек зависит от рельефа грунта, на котором установлена палатка. Правильная регулировка длины стоек обеспечит укрытию максимальную устойчивость. На установку всех четырех стоек требуется не более двух минут (смотрите процесс установки в видео-ролике – «Раскрытие палатки»).

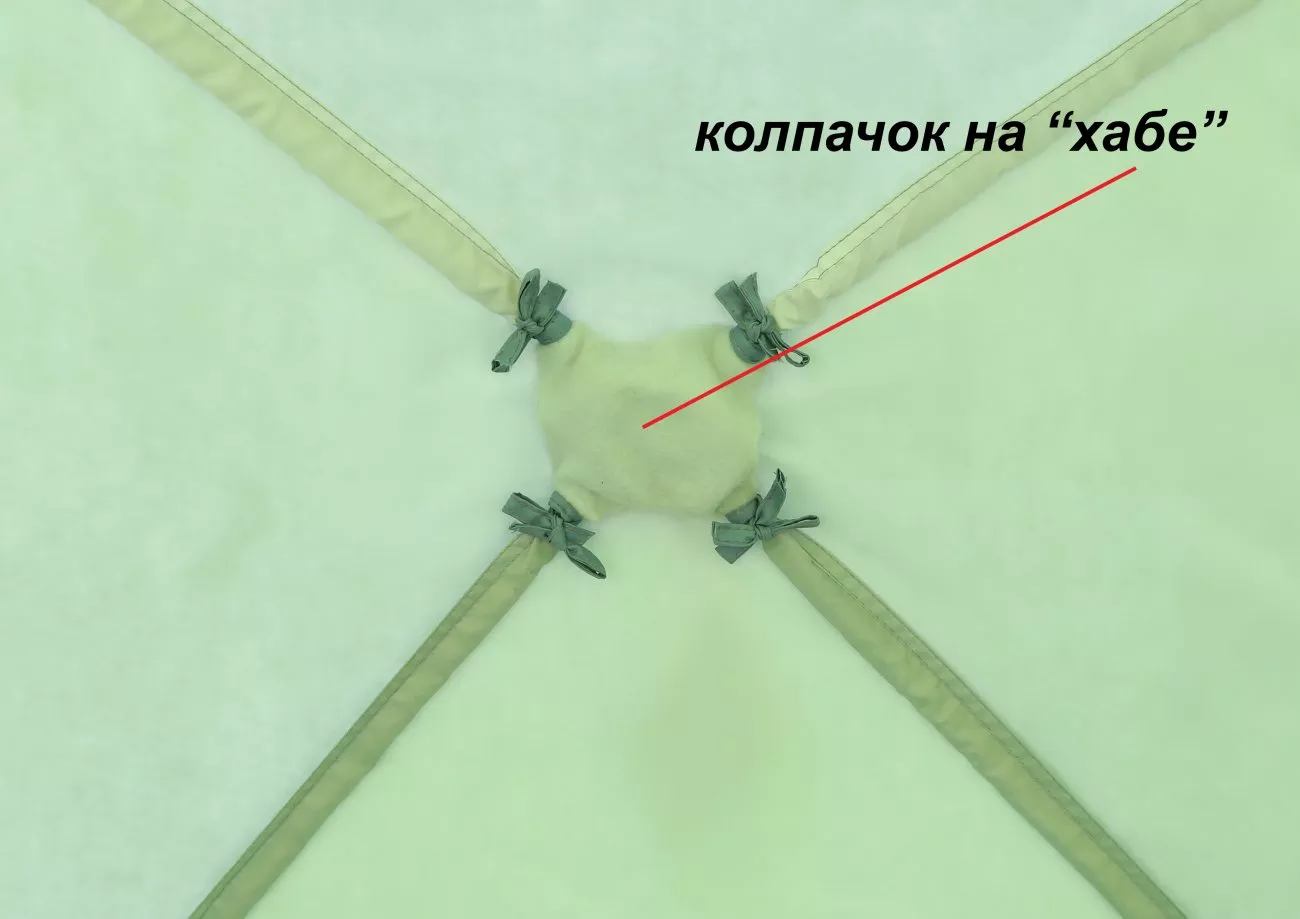

Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке.

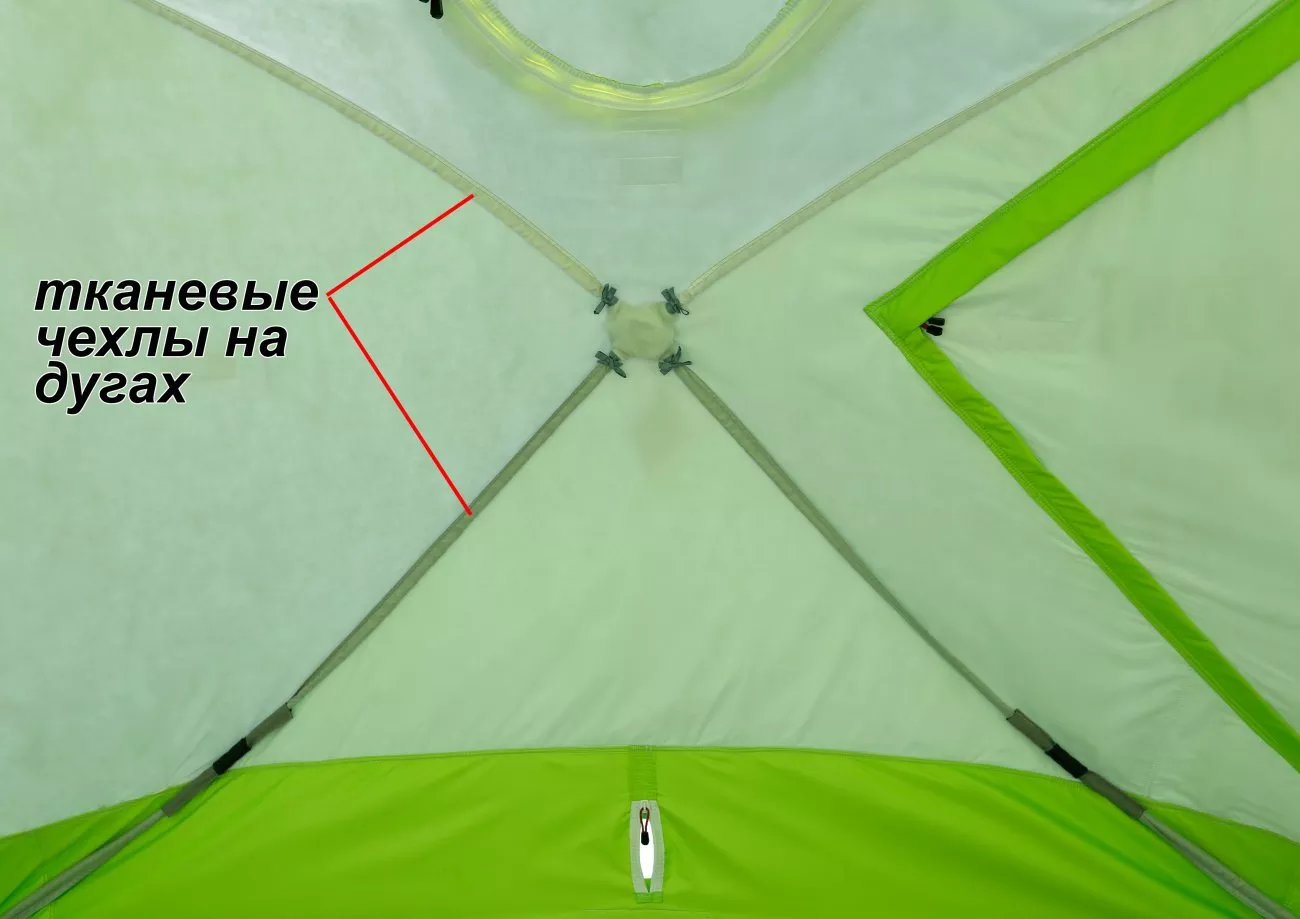

На боковых дугах каркаса надеты тканевые чехлы, которые защищают тент палатки от протирания жесткими прутками, а также повышают эстетику интерьера и ограждают пользователя от контакта со стеклокомпозитным материалом этих прутков.

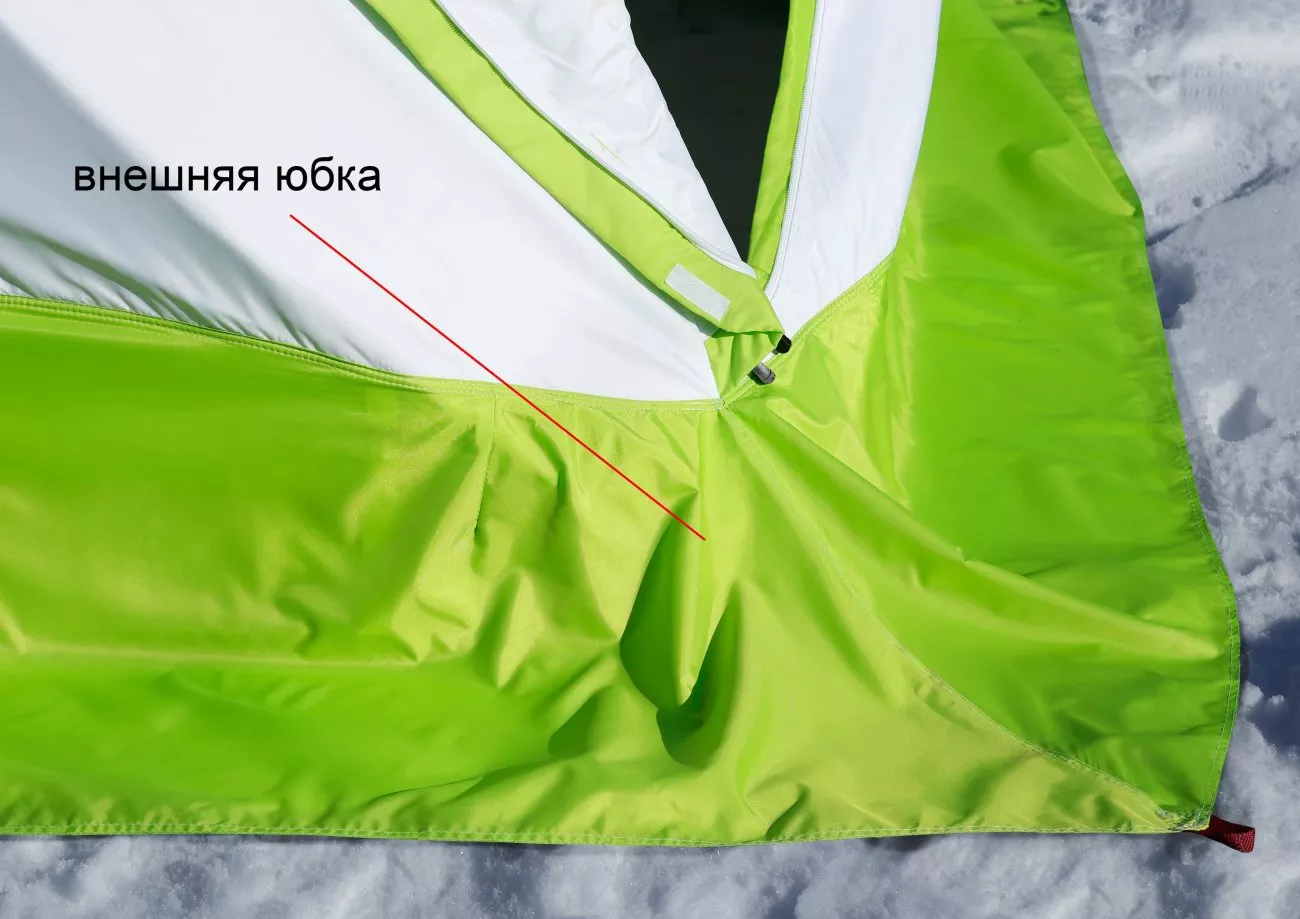

Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей.

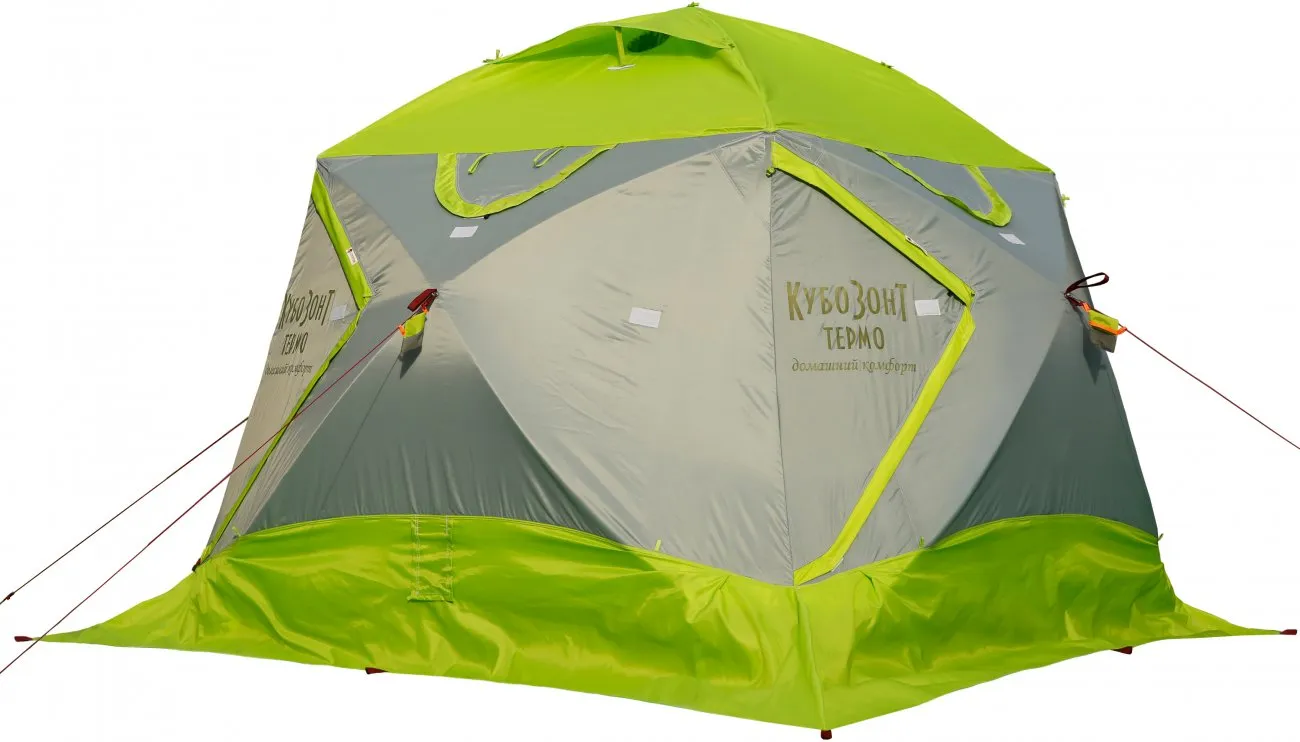

Окраска палатки ЛОТОС КубоЗонт 4 Термо выполнена в светло-сером цвете с ярко-салатовыми вставками и даже в пасмурный день в ней будет достаточно светло и уютно. Трехслойный тент имеет достаточную световую проводимость, не требуя дополнительных окон для освещения. Безопасность в ночное время обеспечивают светоотражающие элементы на стенках палатки.
Палатка КубоЗонт 4 Термо обеспечит Вам домашний комфорт на природе в зимнее время года! Купить палатку Лотос КубоЗонт 4 Термо и дополнительные аксессуары к ней можно по ссылке.
