Обзор палатки КубоЗонт 6-У
Универсальная палатка Лотос КубоЗонт 6-У
ЛОТОС КубоЗонт 6-У – большая двухслойная универсальная палатка кубозонт с полуавтоматической системой раскрытия. Конструктивные особенности палатки предусматривают возможность всесезонной эксплуатации изделия при экстремальных погодных условиях, а также полную гидроизоляцию жилого пространства.
Запатентованная конструкция палатки «КубоЗонт» позволяет добиться оптимальной компактности изделия в транспортировочном состоянии, предоставить требовательному потребителю полный набор тактико-технических характеристик, необходимых для эксплуатации палатки в любых погодных условиях, и обеспечить высокие потребительские качества укрытия благодаря его «кубовидной» форме c практически вертикальными стенками и высоким потолком, которые образуют просторное помещение для отдыха с домашним комфортом.
купить палатку ЛОТОС КубоЗонт 6-У
Конструкция КубоЗонт представлена наглядно в видеоролике:
ОСОБЕННОСТИ МОДЕЛИ:
- Самая компактная в мире универсальная палатка кубозонт! Размер модели "Компакт" в упакованном состоянии 115 х 45 х 45 см.
- Большая экспедиционная палатка. Высота палатки 255 см при размере дна 520 х 450 см.
- Быстро-сборная конструкция. Раскрытие и установка силами одного человека за 15 мин.
- Тент повышенной прочности. Внешний тент палатки пошит из износостойкой ткани с усиленной системой швов («шов в замок» в четыре сложения ткани).
- Тент с «эффектом термоса». Два слоя тента палатки, внешний и внутренний, образуют единую функционально-совмещенную конструкцию и разделены между собой воздушной прослойкой шириной около 5 см. Внутренний тент выполнен в виде герметичной капсулы, что в совокупности с внешним тентом гарантирует пользователю высокую теплоизоляцию, отсутствие конденсата, надежную защиту от насекомых и прочей мелкой живности.
- Влагозащитный колпак, входящий в базовую комплектацию, дублирует все функциональные элементы верхней части палатки и образует третий тентовый слой, обеспечивая верхней части укрытия абсолютную защиту от дождя любой интенсивности и длительности.
- Водонепроницаемая палатка. Трехслойная конструкция тента обеспечивает высочайшую защиту жилого пространства палатки от дождя (не менее 10 000 мм вод. столба). Производитель гарантирует полную водонепроницаемость жилого пространства!
- Эффективная защита от ультрафиолетового излучения обеспечивается тремя тентовыми слоями.
- Круговая вентиляция. Двери и окна, расположенные вкруговую на каждой стенке палатки, а также приточные и вытяжной клапаны, обеспечивают хороший воздухообмен. Все функциональные проемы оснащены москитными сетками.
- Универсальная система установки отопительных приборов. Огнеупорная стенка, приточные и огнеупорные клапаны позволяют устанавливать отопительные приборы разных стандартов - дровяную печь, теплообменник, автономный обогреватель и пр.
- Прочный каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки.
- Опорные стойки для повышенной анти-штормовой жесткости конструкции входят в базовую комплектацию.
- Тамбур (опция), крепится к Д-образному входу для создания прихожей - защищенного от дождя, снега и ветра помещения перед входом в палатку, а также для формирования быстро фиксируемого входа с распашной дверью.
- Гидроизоляционное дно (опция), выполненное в форме корыта с защитными бортиками высотой 20 см, вкладывается внутрь палатки, обеспечивая укрытию герметичность и полную водостойкость. Производитель гарантирует полную водонепроницаемость по всему периметру дна жилого пространства!
- Утепленный пол (опция) вкладывается внутрь гидроизоляционного дна, обеспечивая укрытию высокую теплоизоляцию и защиту от продувания снизу.
- Распашная дверь (опция) крепится в угловом дверном проеме с внешней стороны тента.
- Модульная палатка. Встроенная унифицированная система креплений на разъемной молнии позволяет объединять палатки между собой в единое жилое пространство.
- Компрессионная трехслойная сумка. Огромная усиленная сумка с компрессионной системой на трех ремнях-утяжках позволяет компактно сжать упакованную палатку в сверток до 45 см в диаметре. Многослойная, в своих торцевых и нижней частях, сумка обладает хорошими демпферными свойствами, защищая палатку от возможных повреждений при транспортировке.
ЛОТОС КубоЗонт 6-У – шестигранная полуавтоматическая палатка, в которой совмещены «кубовидная» и «зонтичная» системы раскрытия. Тент и каркас образуют единую цельную конструкцию, благодаря чему при раскрытии палатка сразу же принимает форму купола. Окончательная жесткая и устойчивая форма укрытия достигается за счет установки опорных стоек в дверные арочные проемы тента.
Конструкция палатки "КубоЗонт 6-У" образована независимо раскладывающимися четырьмя боковыми и одной верхней секциями. Боковые секции, оснащенные самостоятельным каркасом с центральным несущим элементом («хабом»), раскрываются по «кубовидной» системе, образуя выпуклую наружу стенку палатки и фиксируются за счет натяжения полотна тента.
Верхняя секция также оснащена самостоятельным каркасом, который раскрывается по «зонтичной» системе, образуя выпуклую наружу крышу, и фиксируется за счет совокупной конструкции «зонтичного» механизма раскрытия, сочлененного с опорными дугами и спицами (распорными тягами).

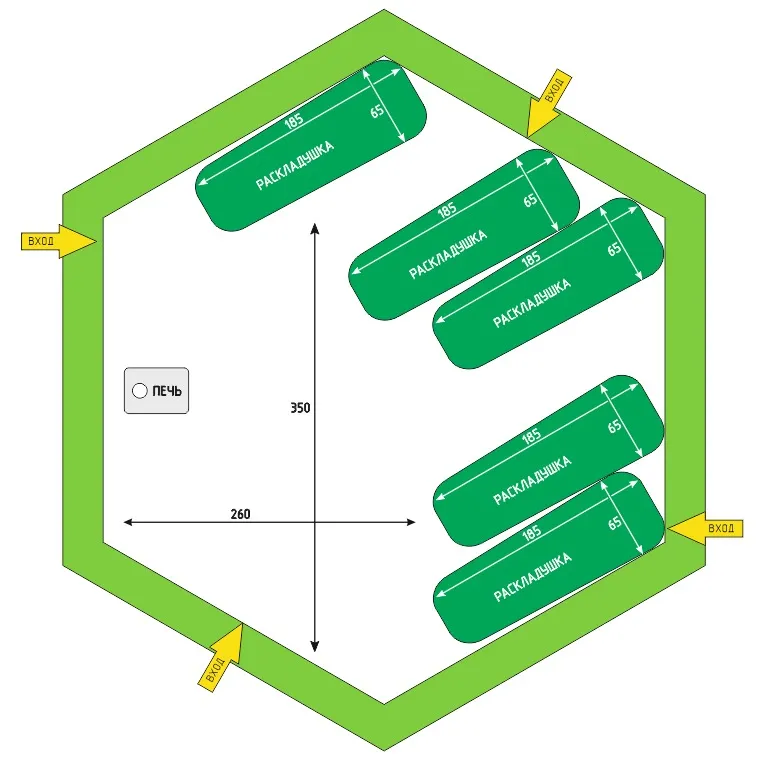

Боковые стенки палатки расположены под небольшим наклоном внутрь, что позволяет значительно увеличить аэродинамические характеристики палатки и ее устойчивость, а также повысить общий показатель тепло-сбережения укрытия при сохранении его полезной площади. Площадь укрытия (18 м2) позволяет разместить в нем пять стандартных раскладушек, при этом в палатке останется более 9 м2 свободного пространства, в котором можно дополнительно разместить походную мебель для обеспечения полноценного домашнего комфорта.
Компактная система складывания палатки кубозонт позволяет легко и быстро упаковать большое и объемное укрытие в компрессионную сумку и сжать ее до размера 115 х 45 см. Такие малые габариты универсальной палатки кубозонт в сложенном виде допускают возможность ее перевозки в багажнике легкового автомобиля.
Уникальная система гидроизоляции дна обеспечивает жилому пространству палатки ЛОТОС КубоЗонт 6-У абсолютную водонепроницаемость даже в процессе ее эксплуатации при подтоплении в луже воды.
Технология производства модели ЛОТОС КубоЗонт 6-У включает в себя сложные трудоемкие процессы. Большой объем ручного труда и сложное технологическое оснащение конструкции значительно повышают себестоимость палатки, а совокупные особенности и набор уникальных характеристик определяют высокие потребительские качества изделия, которые по достоинству оценит требовательный пользователь.
Все уникальные системы, применяемые в конструкции модели, защищены патентами:
- Система компактного сложения палатки - патенты №2597652, №194018
- Система гидроизоляции днища палатки - патенты №175368, №180094
Процесс раскрытия и складывания палатки наглядно показан в видеоролике:
Каркас ЛОТОС КубоЗонт

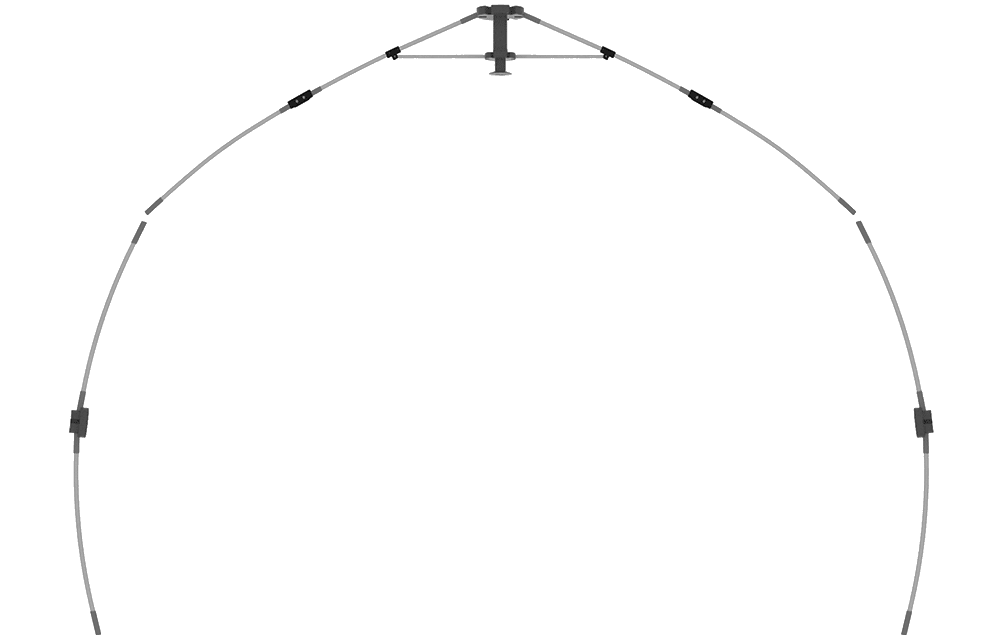

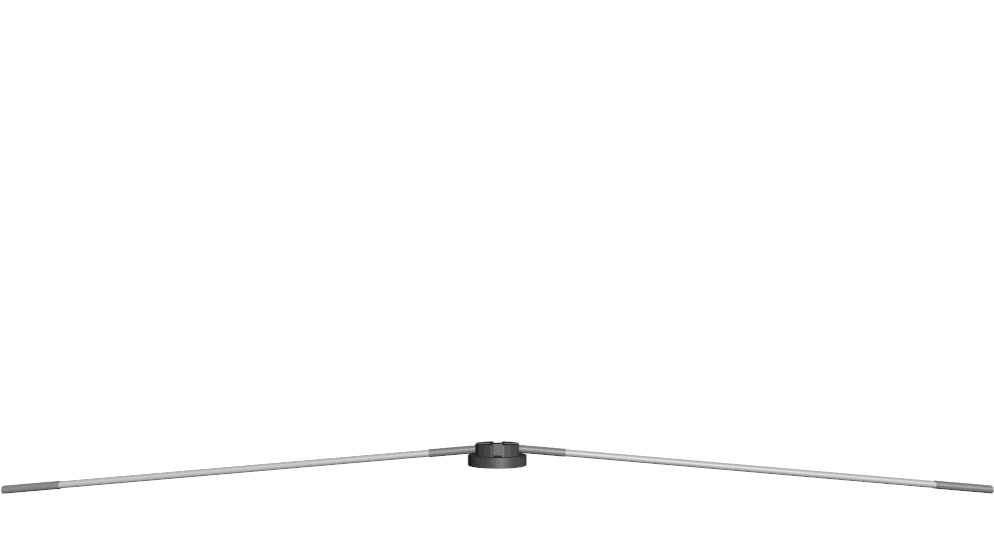

Отличительная особенность быстро-сборной палатки ЛОТОС КубоЗонт 6-У заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 520 *450 *255 см ее транспортировочные габариты при упаковке в сумку составляют всего 115 *45 *45 см.
Подробное устройство каркаса и правила его эксплуатации описаны в статье – Каркас палатки ЛОТОС КубоЗонт (модель 2022)
Многослойный тент КубоЗонт 6-У
Палатка ЛОТОС КубоЗонт 6-У оснащена двумя основными тентовыми слоями, разделенными между собой воздушной прослойкой (около 5 см) и дополнительным внешним тентовым слоем – колпаком, установленным на крыше.
Внешний тентовый слой изготовлен из прочной износостойкой ткани высокой влагостойкости с применением высокотехнологичных средств герметизации швов, а также влаго- и ветрозащиты дверных, оконных и вытяжных проемов. Все дверные и оконные проемы, а также приточные и вытяжные клапаны оснащены противомоскитными сетками.
Дополнительный внешний тентовый слой (влагозащитный колпак) выполнен из прочной водостойкой ткани. Швы колпака проклеены герметизирующей лентой. Влагозащитный колпак полностью защищает верхнюю часть палатки от намокания. Дублируя вытяжной клапан в макушке палатки и все четыре окошка, колпак образует защитный козырек для окон, обеспечивает влагозащиту для огнеупорного клапана, защищает верхние стыки Д-образных дверей, а также формирует защитную планку для съемной распашной двери.
Внутренний тентовый слой в виде герметичной капсулы по форме палатки дублирует все дверные, оконные, вытяжные и приточные проемы внешнего тента, оснащен огнеупорной стенкой для установки отопительной печи и системой крепления гидроизоляционного дна.
Система гидро-термоизоляции дна палатки КубоЗонт 6-У
Гидроизоляционное дно (опция, приобретается отдельно) выполнено в форме корыта с защитными бортиками высотой 20 см и изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Дно вкладывается внутрь палатки прижимая к земле своими краями внутреннюю юбку внешнего тента и крепится бортиками к внутреннему тенту при помощи «липучек», установленных на стенках внутреннего тента, что обеспечивает бортикам вертикальное расположение. Внутренняя юбка внутреннего тента застилается внутрь гидроизоляционного дна, а внешняя юбка внутреннего тента располагается с внешней стороны бортиков дна.
Утепленный пол (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна, прижимая своими краями внутреннюю юбку тента. Многослойный гидроизолированный и утепленный пол обеспечивает укрытию хорошую герметичность, теплоизоляцию, защиту от продувания снизу и полную водостойкость, позволяя сохранять комфортные жилые условия даже в подтопленной водой палатке.
Конструкция двухслойного тента палатки с установленным гидроизоляционным дном обеспечивает укрытию полную водостойкость жилого пространства. Конденсат, стекающий со стенок внешнего тента, а также вся вода от возможного затопления палатки во время дождя, скапливаются в пространстве между двумя тентами на внутренней юбке палатки и полностью отсекаются от жилого пространства бортиками гидроизоляционного дна.
Распашная дверь
Один из четырех входов в палатку, в базовом исполнении, оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает не более одной минуты.
Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии, но с сохранением тепла в жилом помещении.
В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка предотвращает попадание внешних осадков (дождь, снег) внутрь дверного проема палатки.
В полотно распашной двери встроена прозрачная пленка, формирующая большое смотровое окошко.
Тамбур

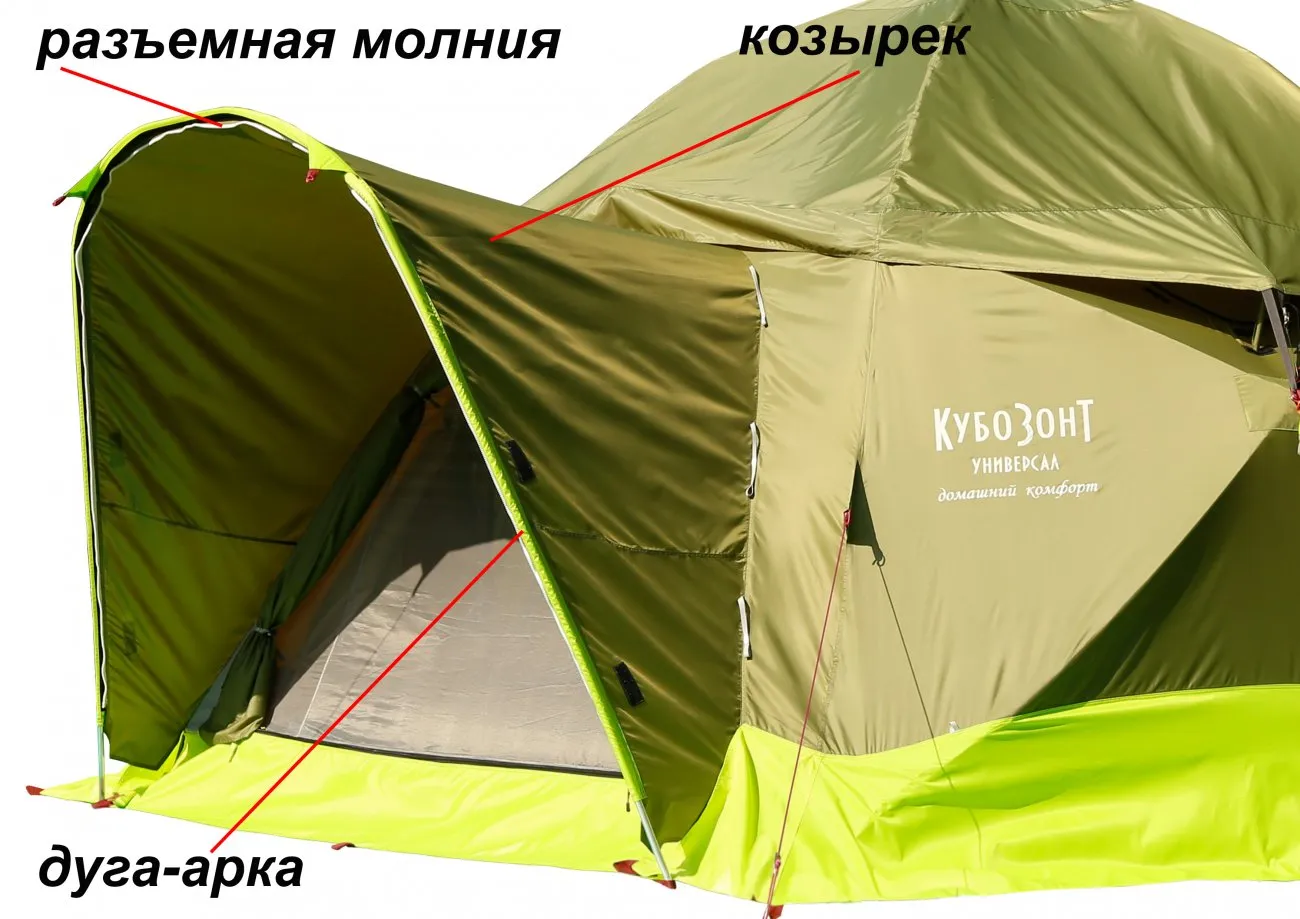

Один из двух Д-образных входов в палатку (вход "мама"), оснащен разъемной тракторной молнией, к которой можно легко и быстро присоединить внешний элемент - Тамбур (опция, приобретается отдельно). Тамбур предназначен для создания прихожей - защищенного от дождя, снега и ветра помещения перед входом в палатку, а также для формирования быстро фиксируемого входа с распашной дверью.
Процесс установки тамбура наглядно показан в видеоролике:
В арку тамбура встроена распашная двухстворчатая дверь, которая образует защищенное от дождя и ветра помещение тамбура размером 100 х 170 см. Распашная дверь оснащена жесткой вертикальной планкой, в которую встроена магнитная пара, позволяющая автоматически фиксировать дверь при ее закрытии. Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии, но с сохранением тепла в жилом помещении.
Хорошо зафиксированный растяжками тамбур характеризуется жесткой и устойчивой конструкцией, выдерживающей сильные порывы ветра, а также высокой влагостойкостью, не менее 3000 мм вод. столба.
Оснащение палатки
Универсальная палатка ЛОТОС КубоЗонт 6-У имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, влагозащитный колпак, регулируемый клапан для вытяжной трубы, регулируемые приточные и вытяжные клапаны, универсальная система установки отопительных приборов (дровяной печи, теплообменника, автономного обогревателя и пр.), окошки на боковых стенах, четыре входные двери, козырек для входной двери, защитные планки на молниях дверей, противомоскитные сетки во всех функциональных проемах, усиленные крепления для колышков и растяжек, светоотражающие элементы на стенках палатки, защитные колпачки на механизмах (хабах) каркаса, защитные рукава на дугах каркаса, чехольчики для шнуров-растяжек, опорные стойки для анти-штормовой жесткости палатки, внутренние крепления для одежды и аксессуаров, кармашки на стенах и пр.

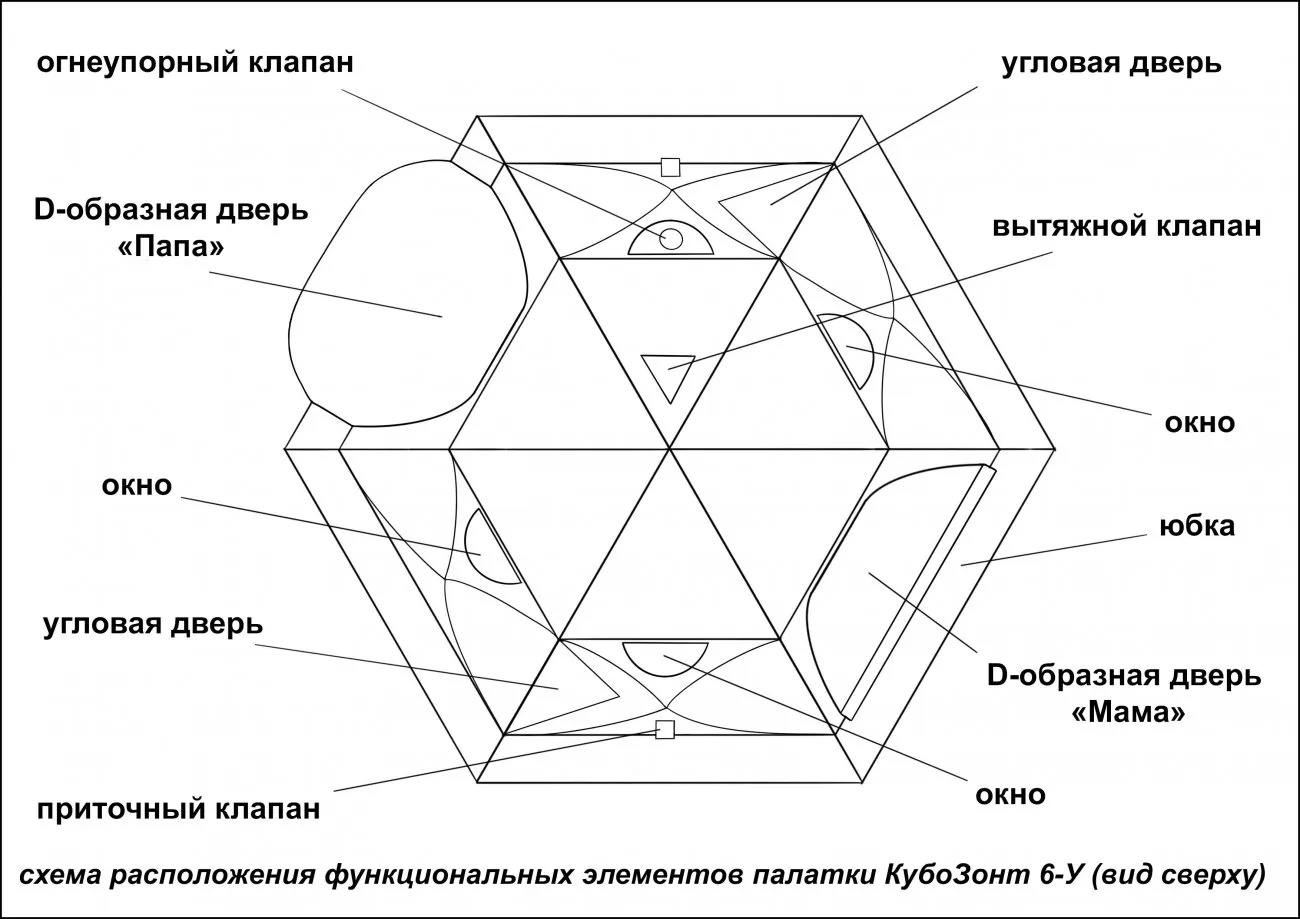

Два больших входа выполнены в виде Д-образных дверных проемов «мама» и «папа», которые расположены на противоположных стенках палатки. Два малых входа выполнены в виде угловых дверных проемов, которые также расположены на противоположных стенках палатки. Один из угловых дверных проемов оснащен системой установки внешней распашной двери (опция, приобретается отдельно), которая крепится на липучке и фиксируется защитной планкой, установленной на влагозащитном колпаке палатки.
Во всех дверях установлена прочная молния №10 с двумя встречными замками. Молнии дверей оснащены снаружи защитными планками на липучках. Планки накрывают дверную молнию, защищая ее от продувания ветром и обмораживания. Все дверные проемы оснащены противомоскитными сетками.
Д-образный дверной проем «папа» имеет встроенный в тент козырек, по внешнему краю которого устанавливается разборная алюминиевая дуга-арка (входит в базовую комплектацию). Козырек с установленной дугой формирует жесткий ветроустойчивый навес, защищающий дверной проем от осадков. По внешнему контуру козырька дверного проема «папа» вшита разъемная тракторная молния, ответная часть которой установлена в дверном проеме «мама». Оснащение дверных проемов «мама» и «папа» унифицированной разъемной молнией обеспечивает палатке функцию модульности.

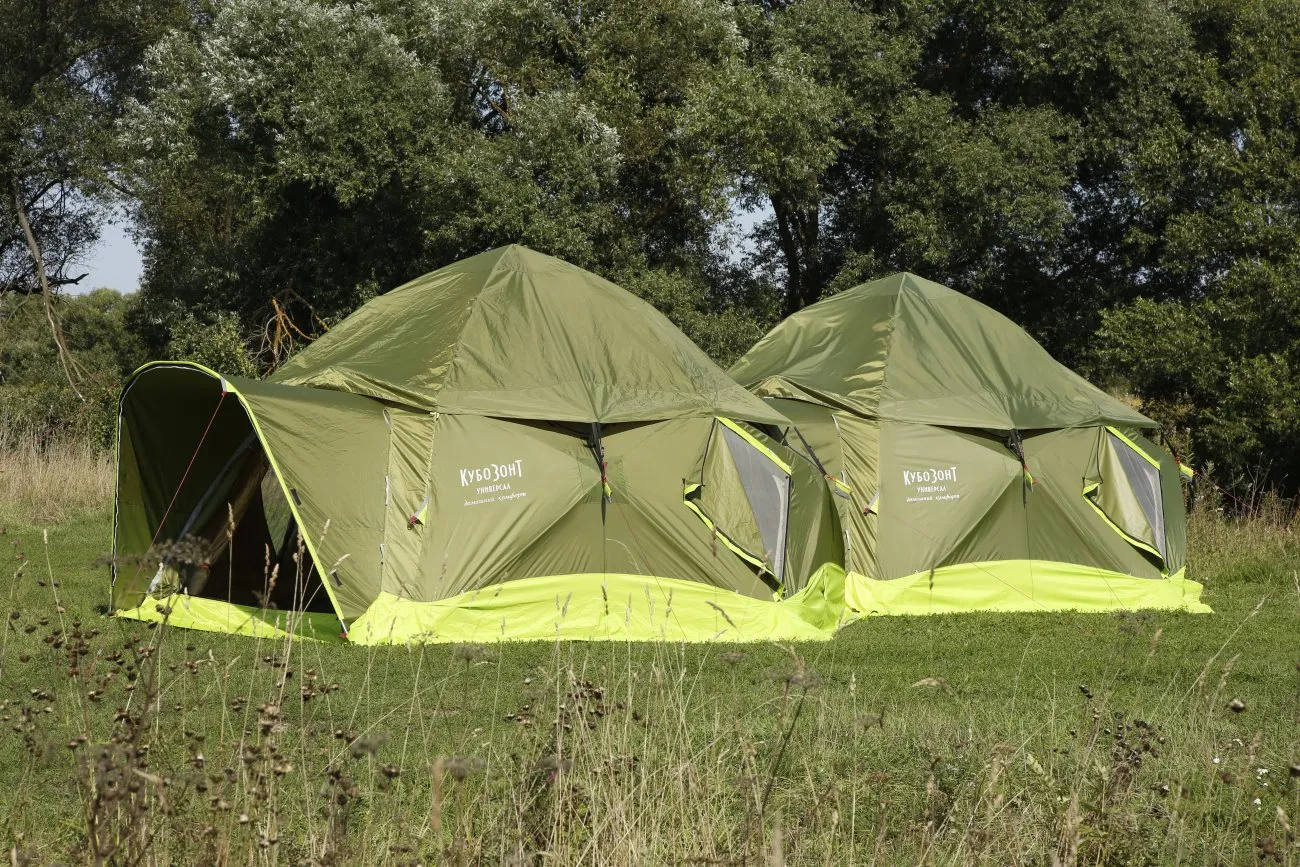

В итоге, палатка «КубоЗонт 6-У» является унифицированным модулем и может быть присоединена к другой палатке «КубоЗонт 6-У». Дверной проем «папа» одной палатки встречно стыкуется с дверным проемом «мама» другой палатки; при этом полотно козырька объединяет обе палатки в единое жилое пространство, образуя между ними высокий и широкий проход, защищенный от осадков и ветра. Модульная конструкция позволяет присоединять между собой бесконечное количество палаток «КубоЗонт 6-У», но только в одну линию.

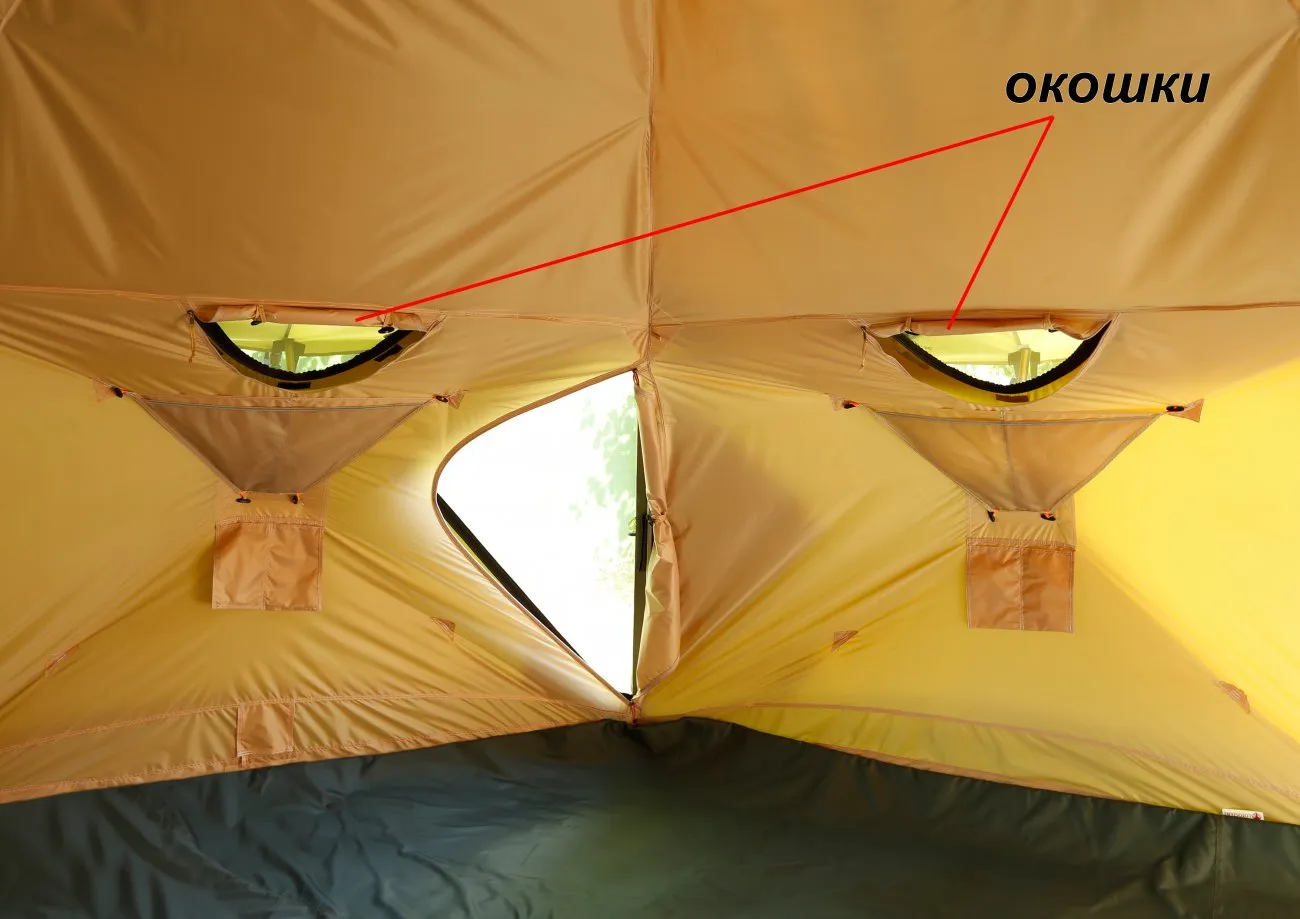

Четыре окна расположенные на стенках палатки, обеспечивают круговой обзор и вентиляцию укрытия. Все оконные проемы оснащены противомоскитными сетками, которые открываются на молнии.
Одно окно оснащено огнеупорным клапаном, который может использоваться в качестве «разделки» для установки дровяной печи, вывода трубы от теплообменника или других отопительных коммуникаций.

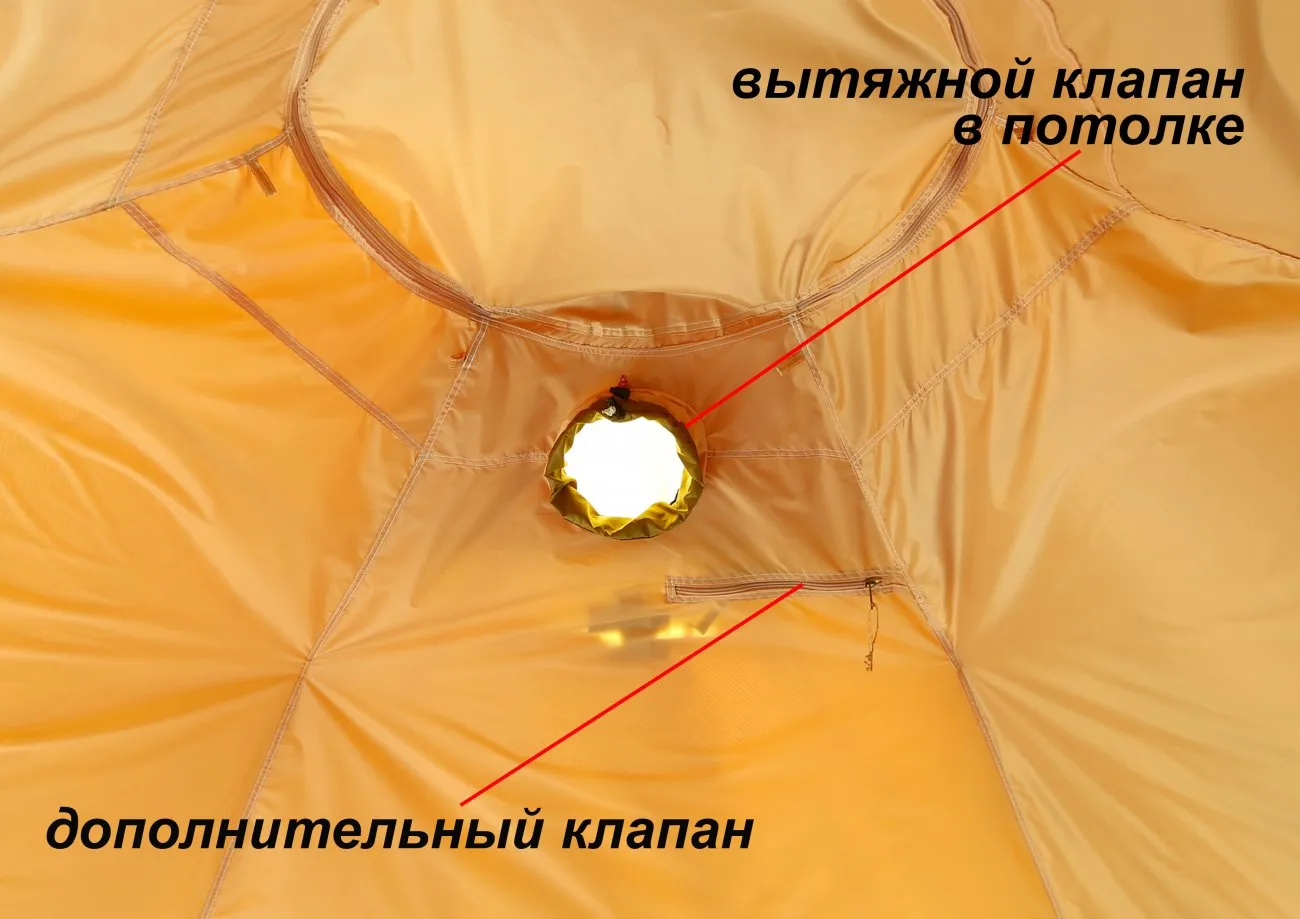

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, установленным на колпаке, который фиксируется встроенной опорной стоечкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.
Вытяжной клапан оснащен противомоскитной сеткой, поэтому для доступа к защитному козырьку вытяжного клапана с внутренней стороны палатки встроен дополнительный клапан на молнии, который продублирован как на внутреннем, так и на внешнем тентах. При необходимости через эти открытые клапана можно закрывать/открывать защитный козырек, не выходя из палатки.

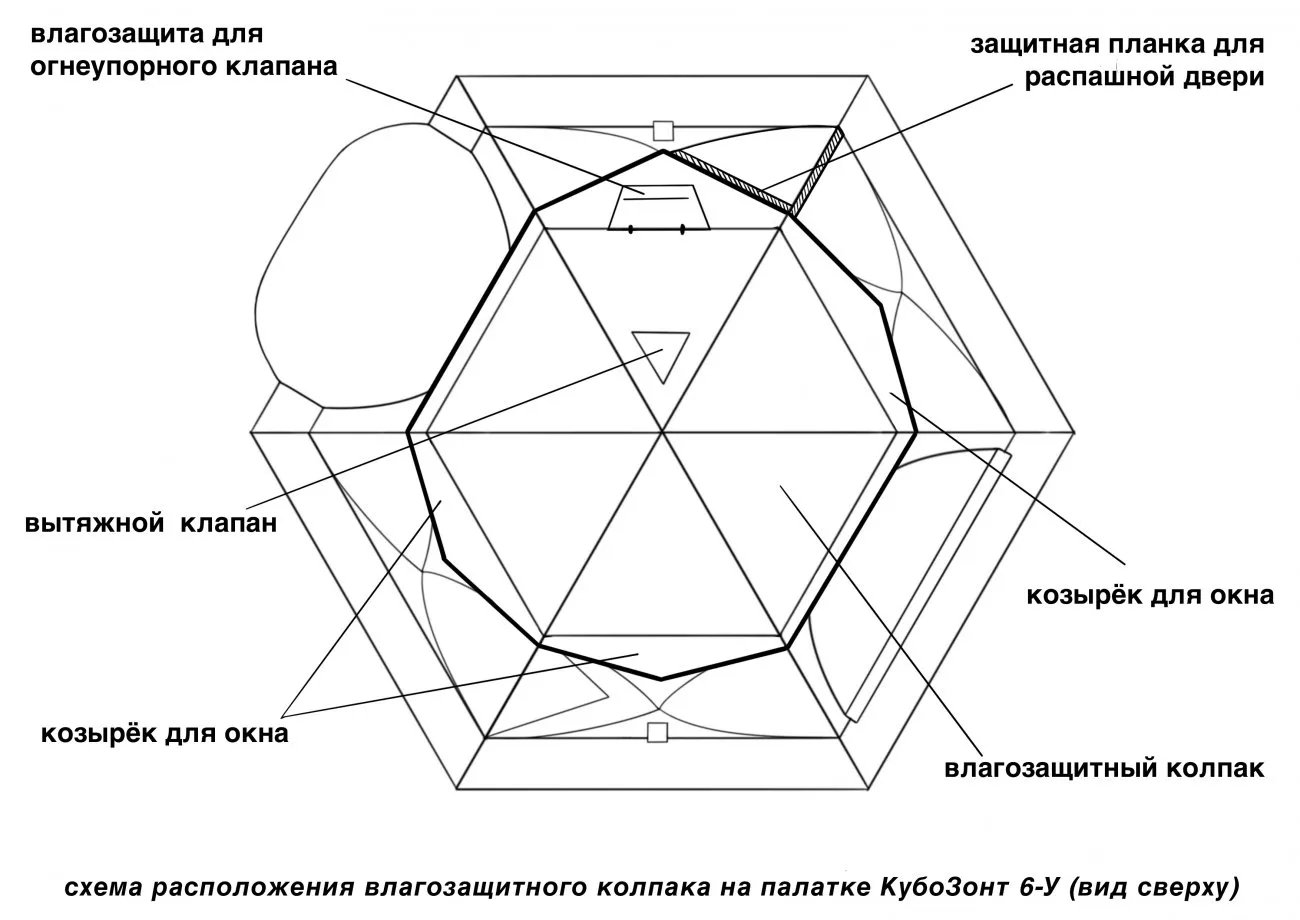

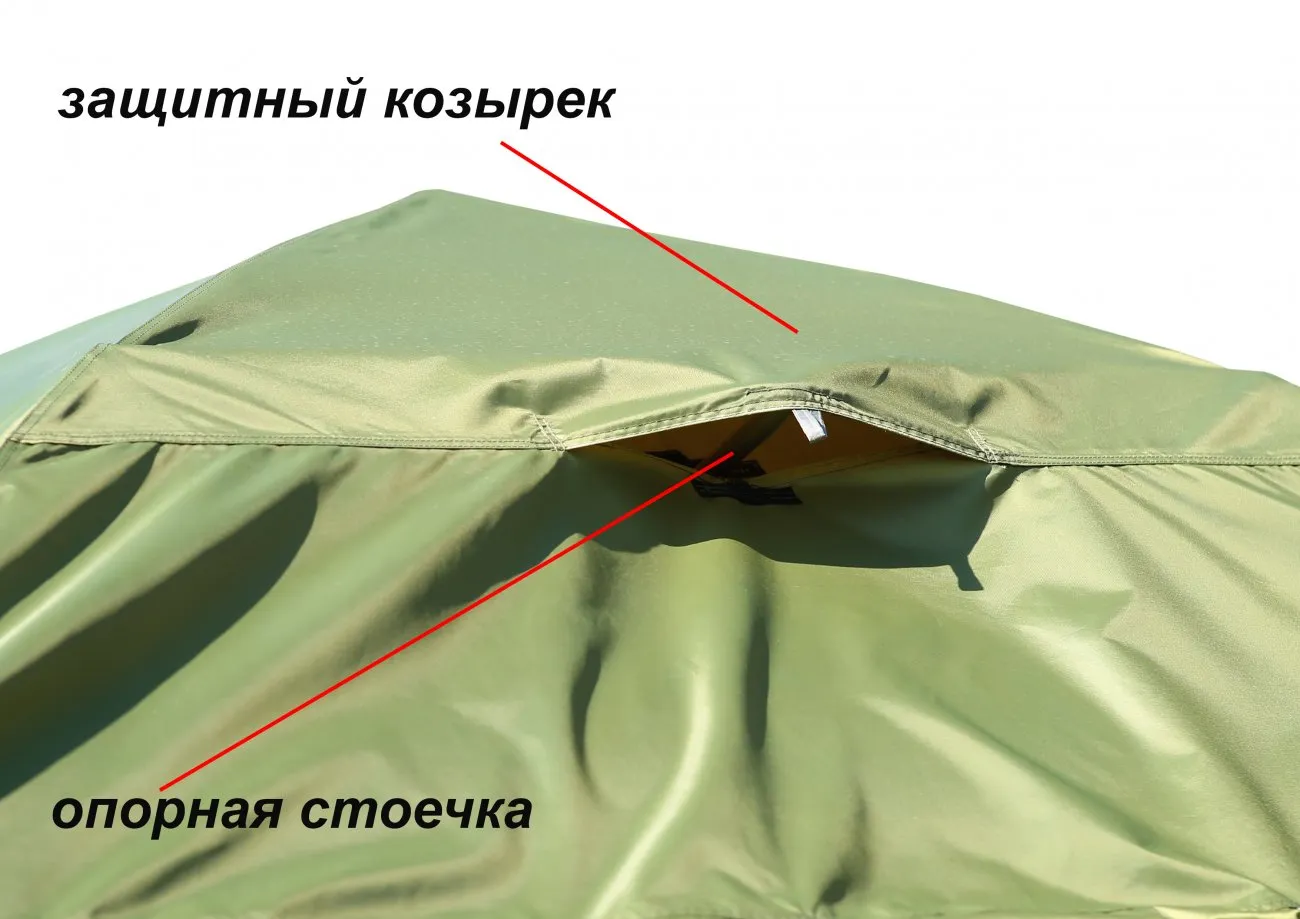

Влагозащитный колпак дублирует вытяжной клапан в макушке палатки, все четыре окошка, образует защитный козырек для окон, обеспечивает влагозащиту для огнеупорного клапана, защищает верхние стыки Д-образных дверей, а также формирует защитную планку для съемной распашной двери.

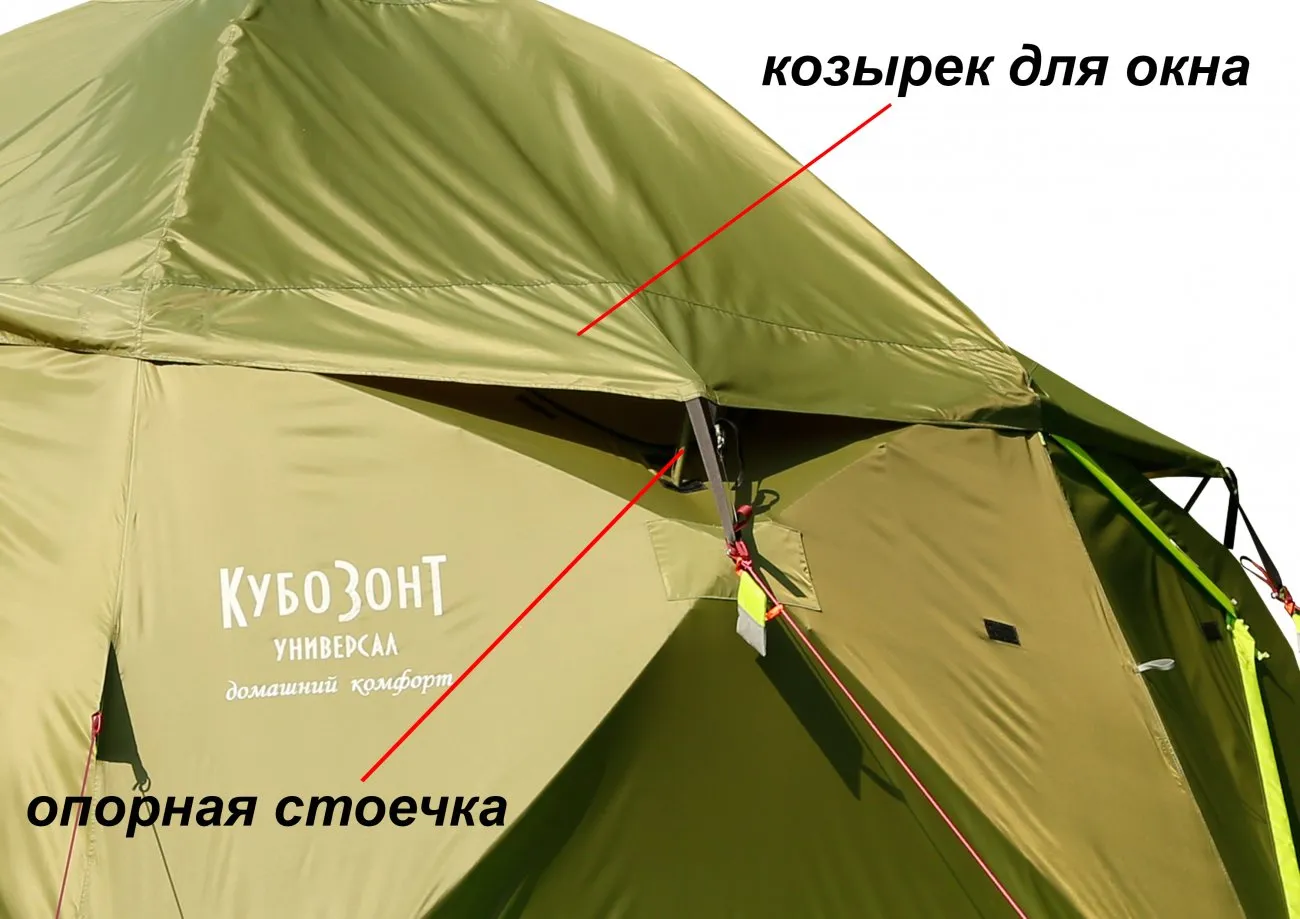

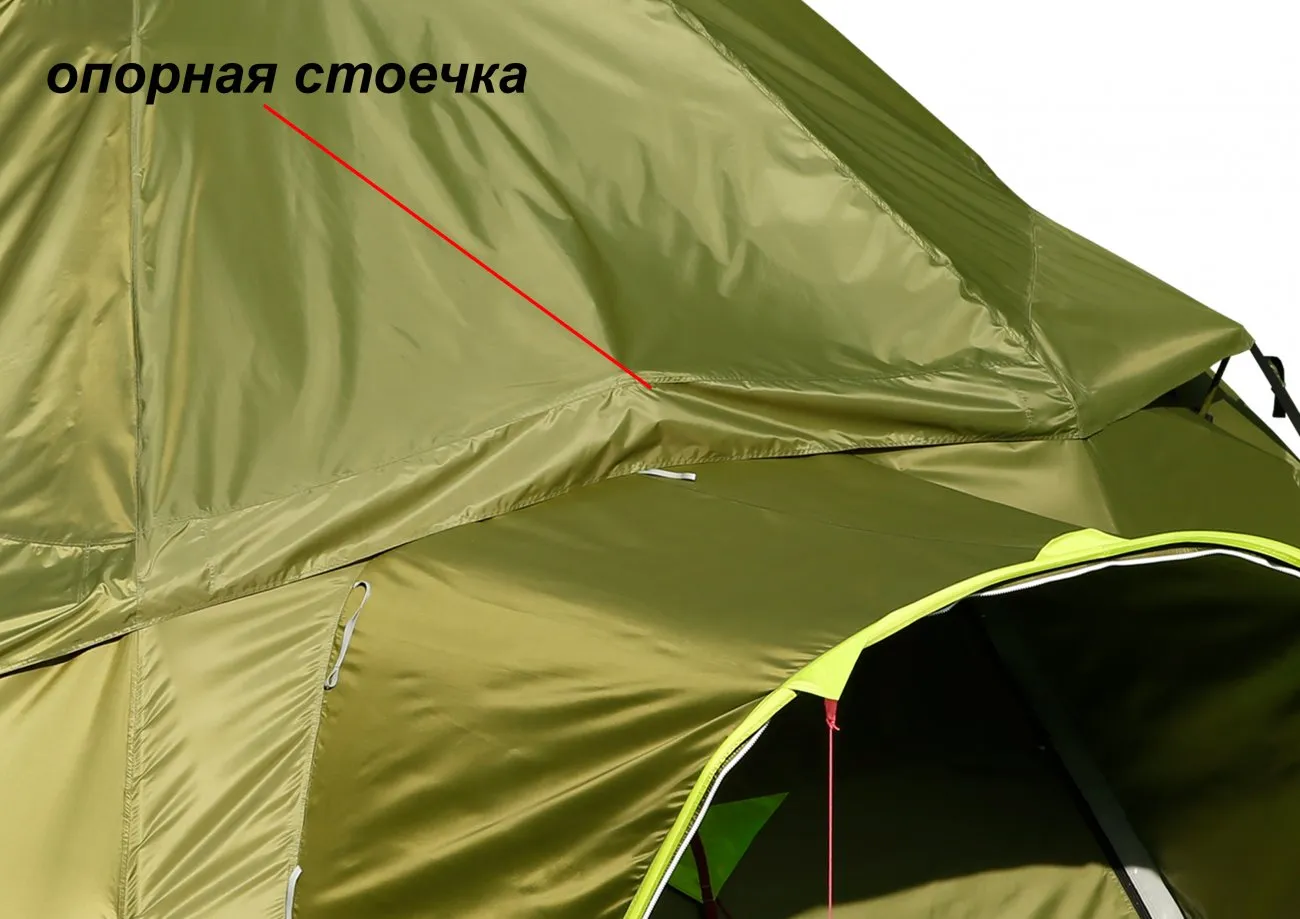

В дублирующих окна элементах колпака (козырьках для окон) встроены опорные стоечки с возможностью регулировки их натяжения, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков. Через окна в палатку проникает уличный свет и доступен внешний обзор. Опорные стоечки также установлены и над Д-образными дверями.
Опорные стоечки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки выполняет функцию дополнительной теплоизоляции в холодную погоду и меньше нагревается в жаркую.

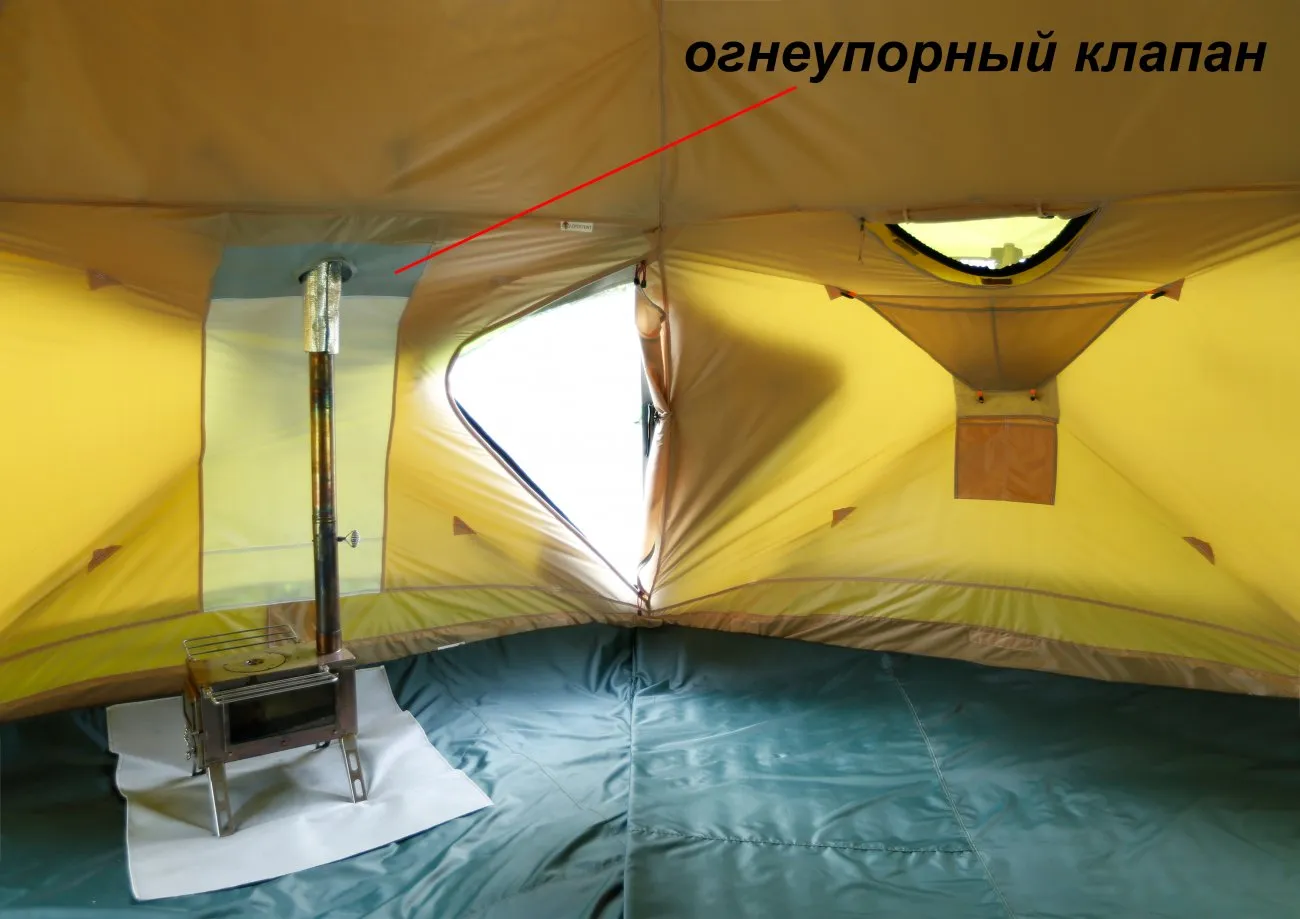

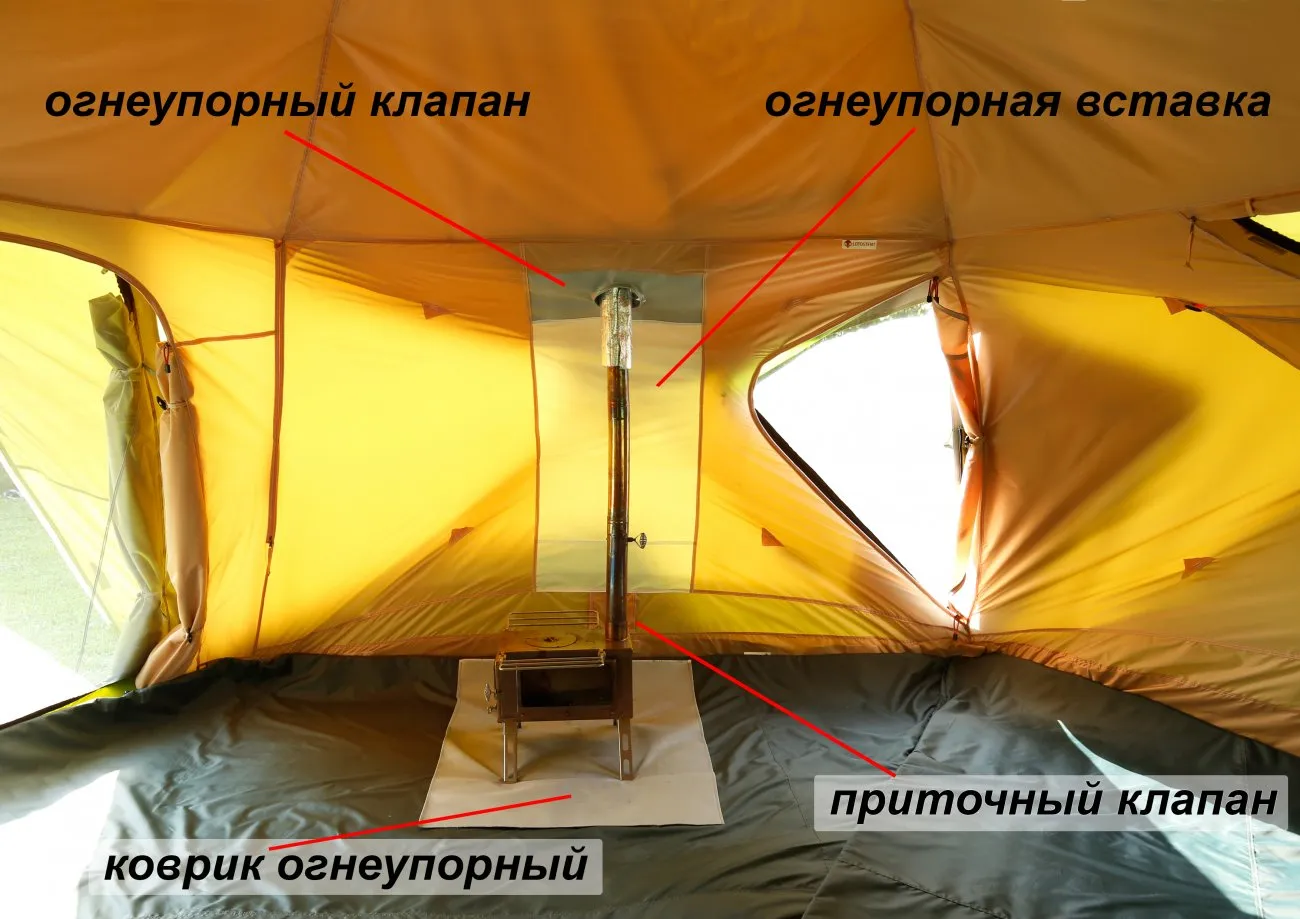

На одной из стенок внутреннего тента встроена огнеупорная вставка с клапаном для безопасной установки отопительной печи, при этом воздушный зазор между тентами предотвращает повреждение внешнего тента тепловым нагревом печи. Огнеупорный клапан изготовлен из прочной эластичной кремнеземной ткани плотностью 600 г/м2 с двухсторонним полиуретановом покрытием. Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Огнеупорная вставка на стенке тента выполнена из ткани «ТАФ» и рассчитана на температуру +280 °С.
При интенсивной эксплуатации отопительной печи, в том числе в режиме максимальной мощности, в зоне разделки (место фиксации трубы в огнеупорном клапане) рекомендуется установить дополнительный теплоизолятор, который входит в базовую комплектацию палатки.
Окошко в палатке, предназначенное для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу (влагозащита огнеупорного клапана). При эксплуатации палатки с теплообменником вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы. При эксплуатации палатки с дровяной печью вытяжная труба выводится через полностью открытый клапан на колпаке, при этом в сам проем этого клапана устанавливается специальный огнеупорный фартук, обеспечивающий защиту зоны вывода трубы от осадков. Клапан на колпаке подворачивается и крепится клевантами с небольшим навесом сверху на огнеупорный фартук, что предотвращает затекание воды под фартук во время дождя.

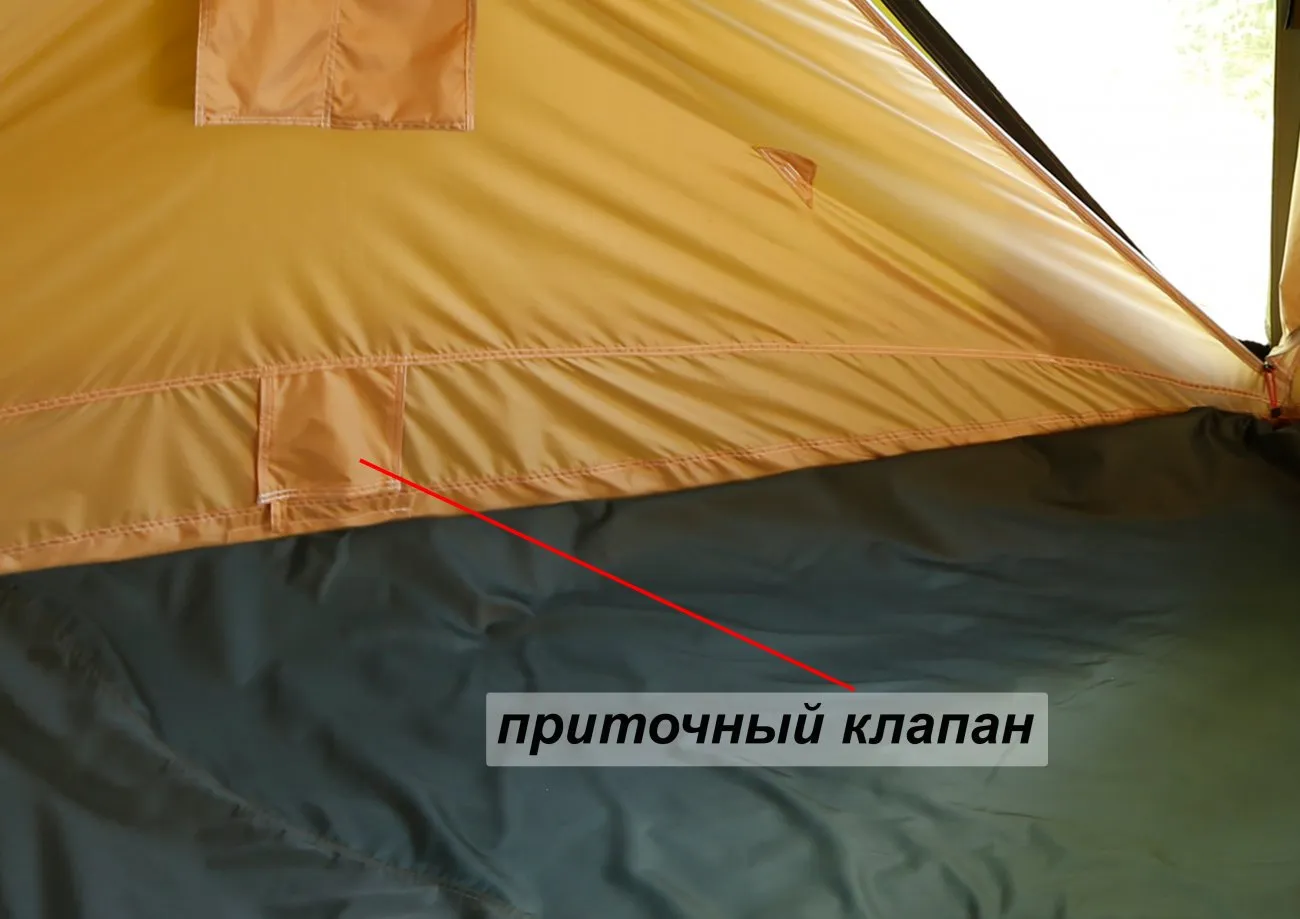

На двух противоположных стенках в нижней их части расположены регулируемые приточные клапаны для поступления воздуха. С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которой, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления или прочих коммуникаций.

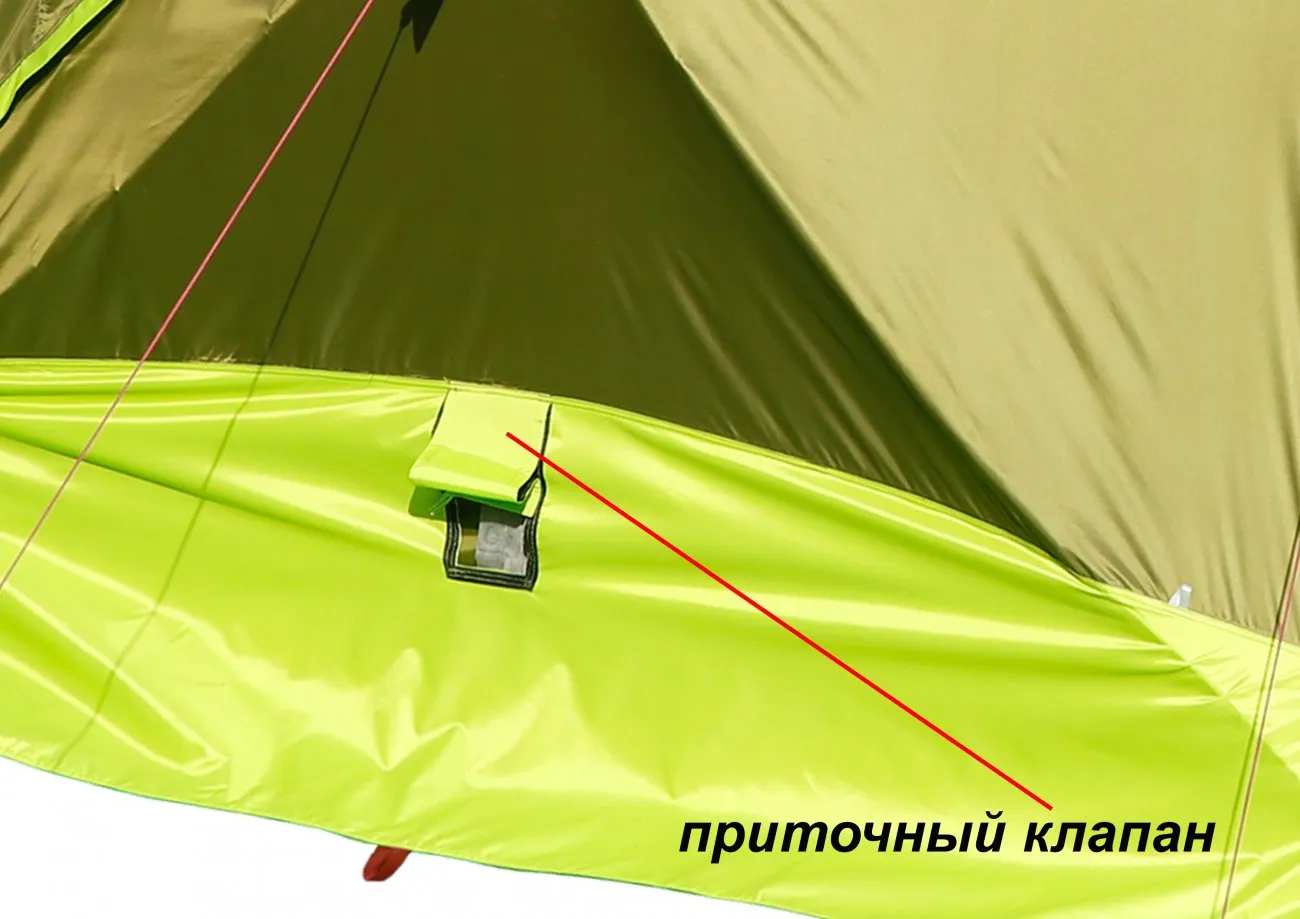

С внешней стороны, под юбкой, приточные клапаны защищены москитными сетками, которые фиксируются на липучке. При необходимости, например, если требуется разместить в клапане приточную трубу, москитная сетка снимается с клапана.
Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя, согласно правил и требований по безопасности обогревателя, производится с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке.
Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька (опция, приобретается отдельно). Козырек крепится к палатке за стропельную петлю на «хабе» и к петлям над внешней юбкой. Натяжка козырька производится шнуром-растяжкой, установленным на стенке палатки и фиксацией колышками к грунту.

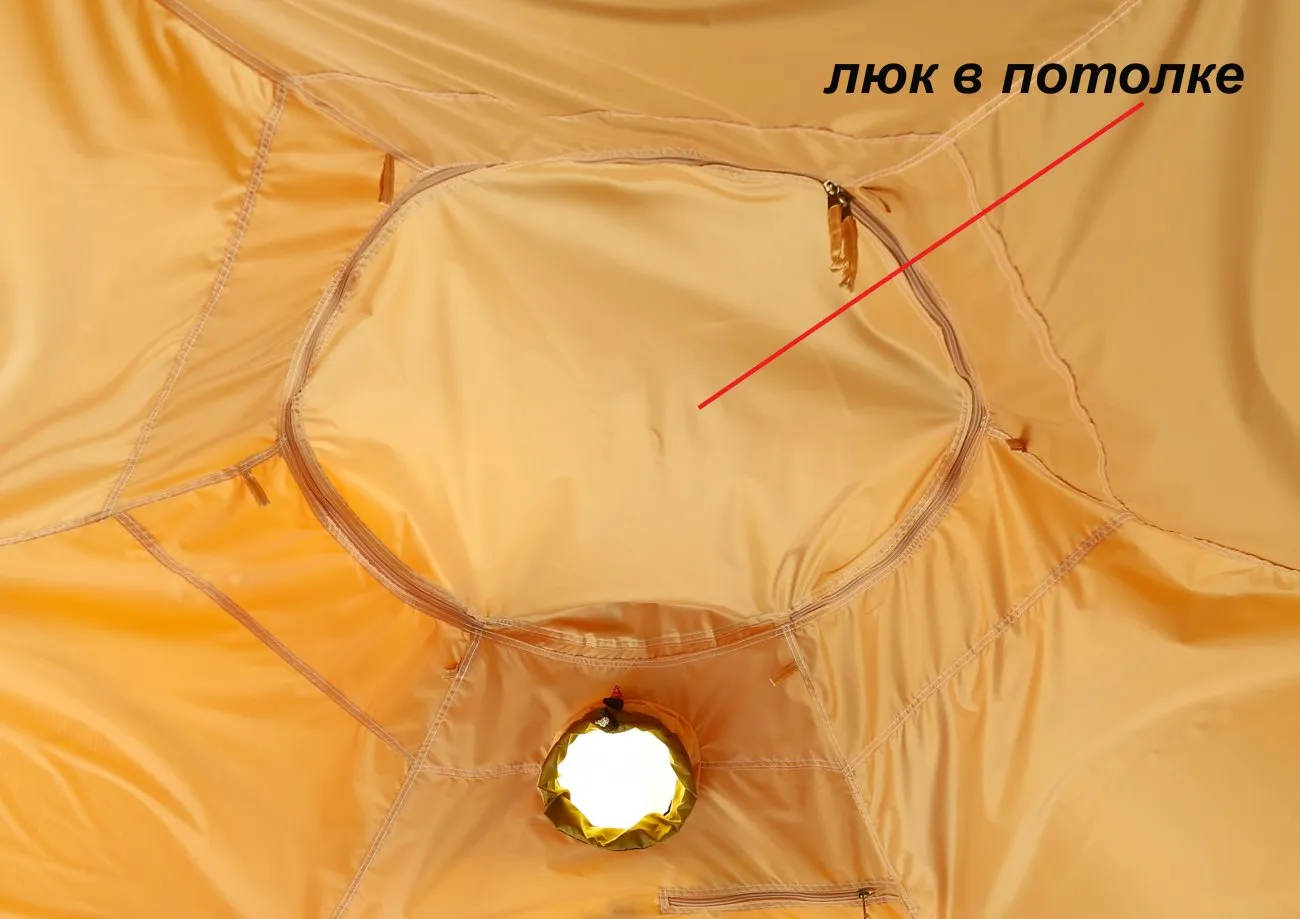

В потолке тента встроен люк для доступа к механизму раскрытия палатки. Люк открывается двумя встречными молниями.

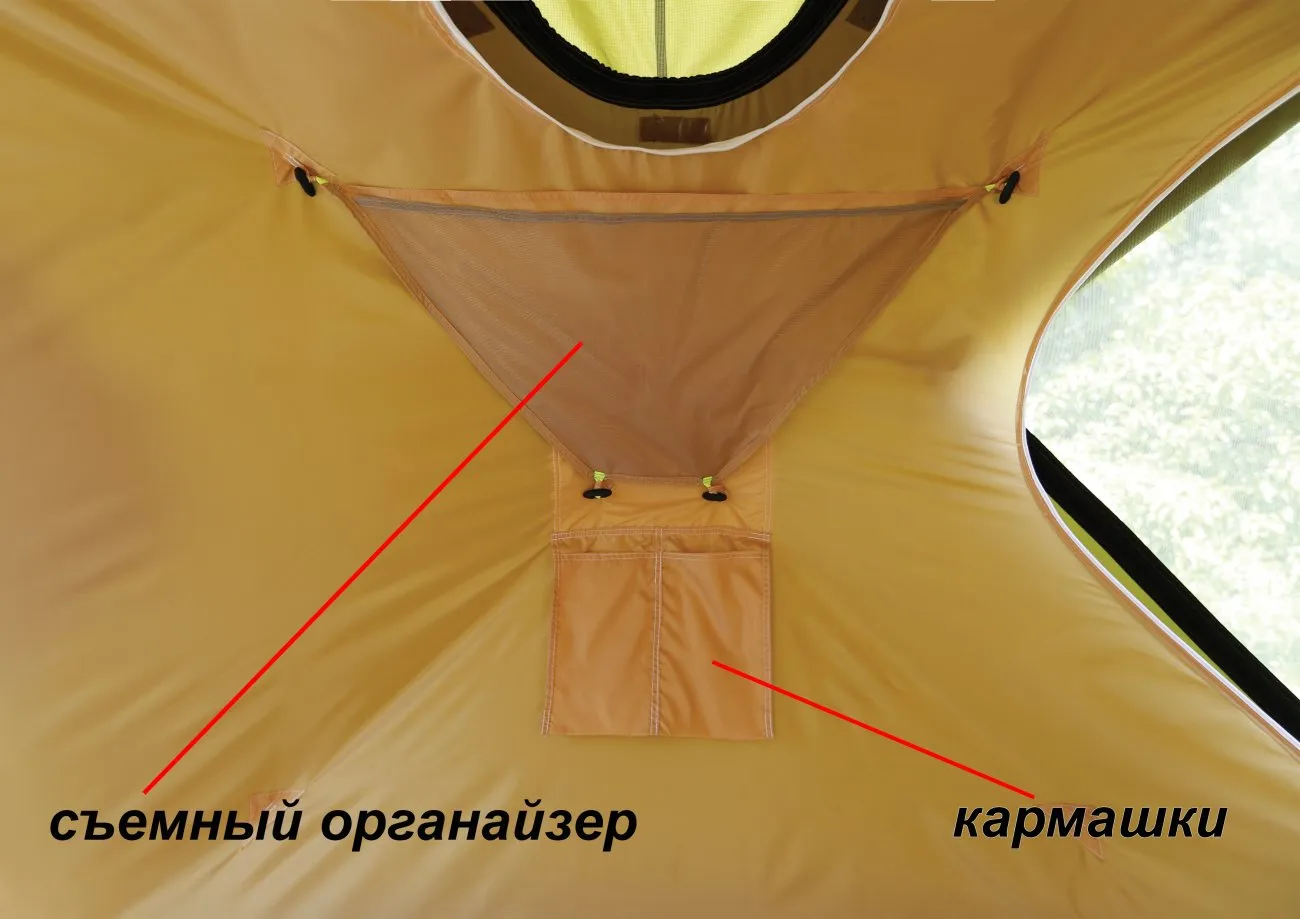

На трех стенках расположены кармашки для мелких предметов и съемные органайзеры для крупных предметов (в базовой комплектации установлено три органайзера).
Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия необходимо установить по всем шести углам палатки вертикальные опорные стойки и две горизонтальные распорки над Д-образными входами, закрепить все внешние крепления к грунту, используя для этого шесть усиленных петель по углам под внешней юбкой и шнуры-растяжки, установленные на стенках палатки (8 растяжек на стенках + 2 растяжки на створках Д-образных дверей).
Вертикальные опорные стойки и горизонтальные распорки входят в базовую комплектацию палатки и имеют одинаковую конструкцию и размеры. Опорная стойка (распорка) состоит из двух стыкуемых между собой частей - нижней полой трубки и верхней трубки, оснащенной регулировочным винтом (всего в комплекте 8 стоек). Опорные стойки и распорки над входами устанавливаются изнутри в предварительно раскрытой палатке.
Для установки вертикальной опорной стойки ее необходимо вставить одним ее полым концом в направляющий винт в нижнем углу палатки и закрепить противоположный конец стойки в верхнем углу откидным карманом на липучке, расположенным в верхнем углу стенки.
После установки опорной стойки необходимо пристегнуть к средней ее части фиксирующий рукав на липучке, вшитый во внешний тент палатки. Рукав, закрепленный липучкой на стойке, обеспечивает дополнительную фиксацию и натяжку тента палатки.
Для установки горизонтальной распорки над входом полый ее конец состыковывается с направляющей трубкой, расположенной в одном из двух верхних углов стенки, а другой ее конец плотно фиксируется откидным карманом на липучке, расположенным в другом верхнем углу стенки. После установки распорки необходимо пристегнуть к средней ее части фиксирующий рукав на липучке, вшитый во внешний тент палатки. Рукав, закрепленный липучкой на распорке, обеспечивает дополнительную фиксацию и натяжку тента палатки.
При установке опорных стоек и распорок рекомендуется отрегулировать их длину регулировочным винтом, расположенным в верхнем конце стойки. Оптимальная длина опорных стоек зависит от рельефа грунта, на котором установлена палатка. Правильная регулировка длины стоек обеспечит укрытию монолитную устойчивость.
Процесс установки опорных стоек смотрите в видеоролике – «Как установить палатку»
К грунту палатка крепится колышками за силовые петли, расположенные по углам под внешней юбкой в местах сочленения дуг. Петли усилены ПВХ вставками для защиты от протирания в местах опоры каркаса на грунте. Внешняя юбка по всему ее периметру оснащена двадцатью креплениями для надежной ее фиксации по мере необходимости.
Крепление палатки с натяжкой по всем шести углам необходимо производить именно под юбкой, что обеспечивает жесткую фиксацию каркаса на грунте и лучшую ветроустойчивость по сравнению с креплением за саму юбку. Хорошо растянутая по всем шести углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.
Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Дуги боковых стенок каркаса защищены тканевыми чехлами.
Окраска палатки ЛОТОС КубоЗонт 6-У выполнена в защитном оливково-салатовом цвете, который гармонирует с типовым летним пейзажем. Три тентовых слоя обеспечивают укрытию хорошую защиту от солнечного излучения.
Палатка Кубозонт 6-У – это Ваше надежное укрытие в любую погоду в любое время года!
Купить палатку Лотос КубоЗонт 6-У и аксессуары к ней можно по ссылке.
